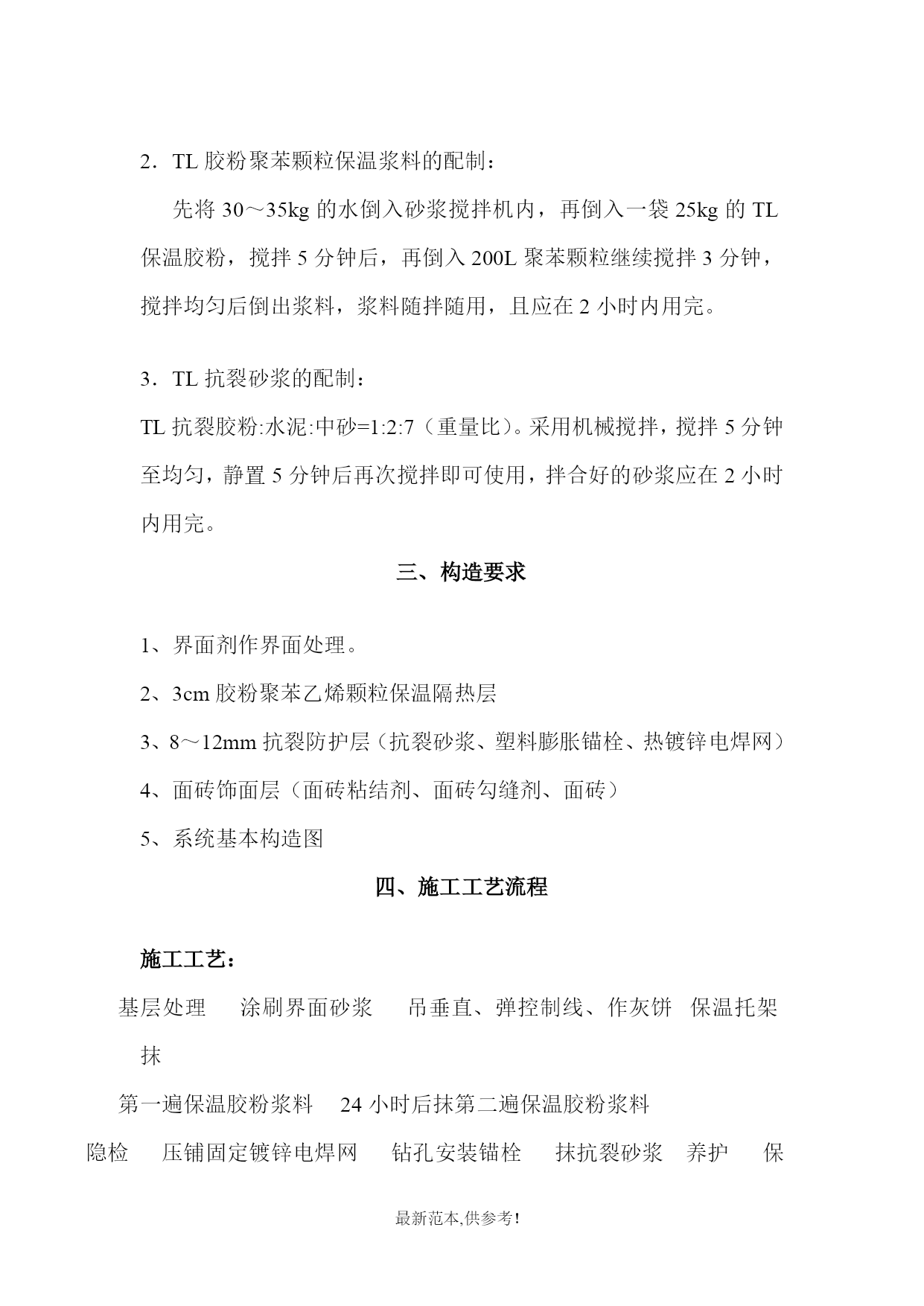

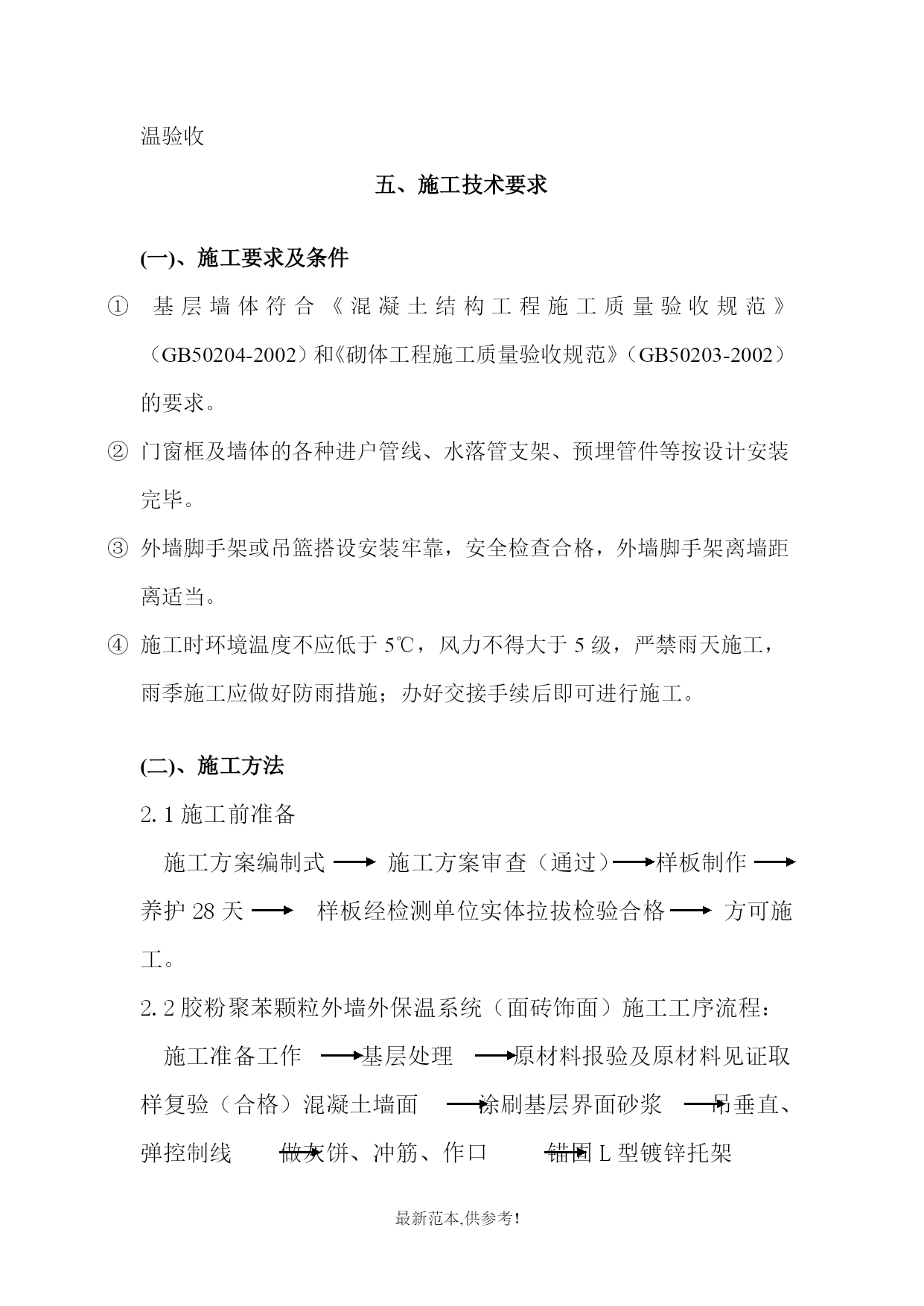

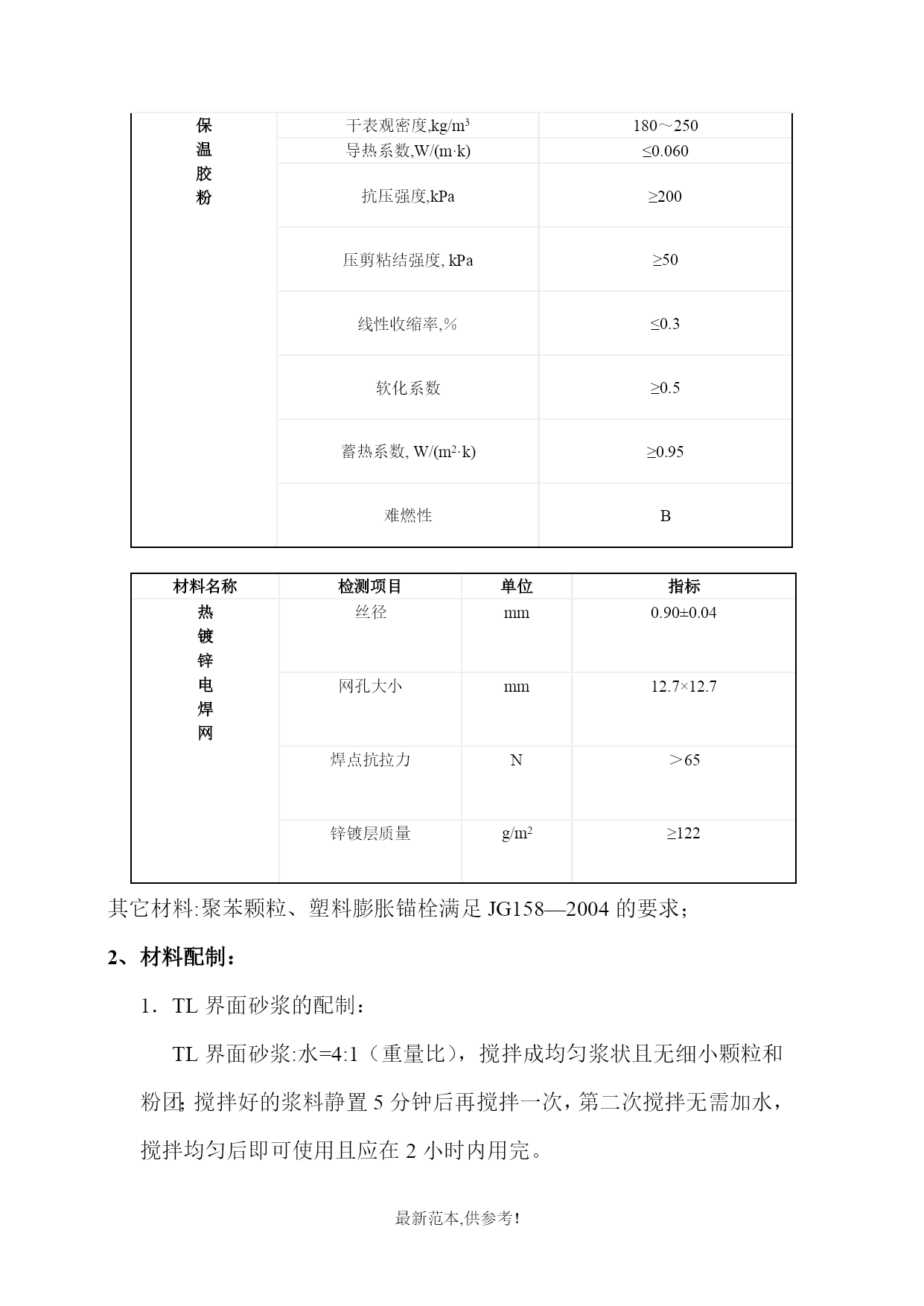

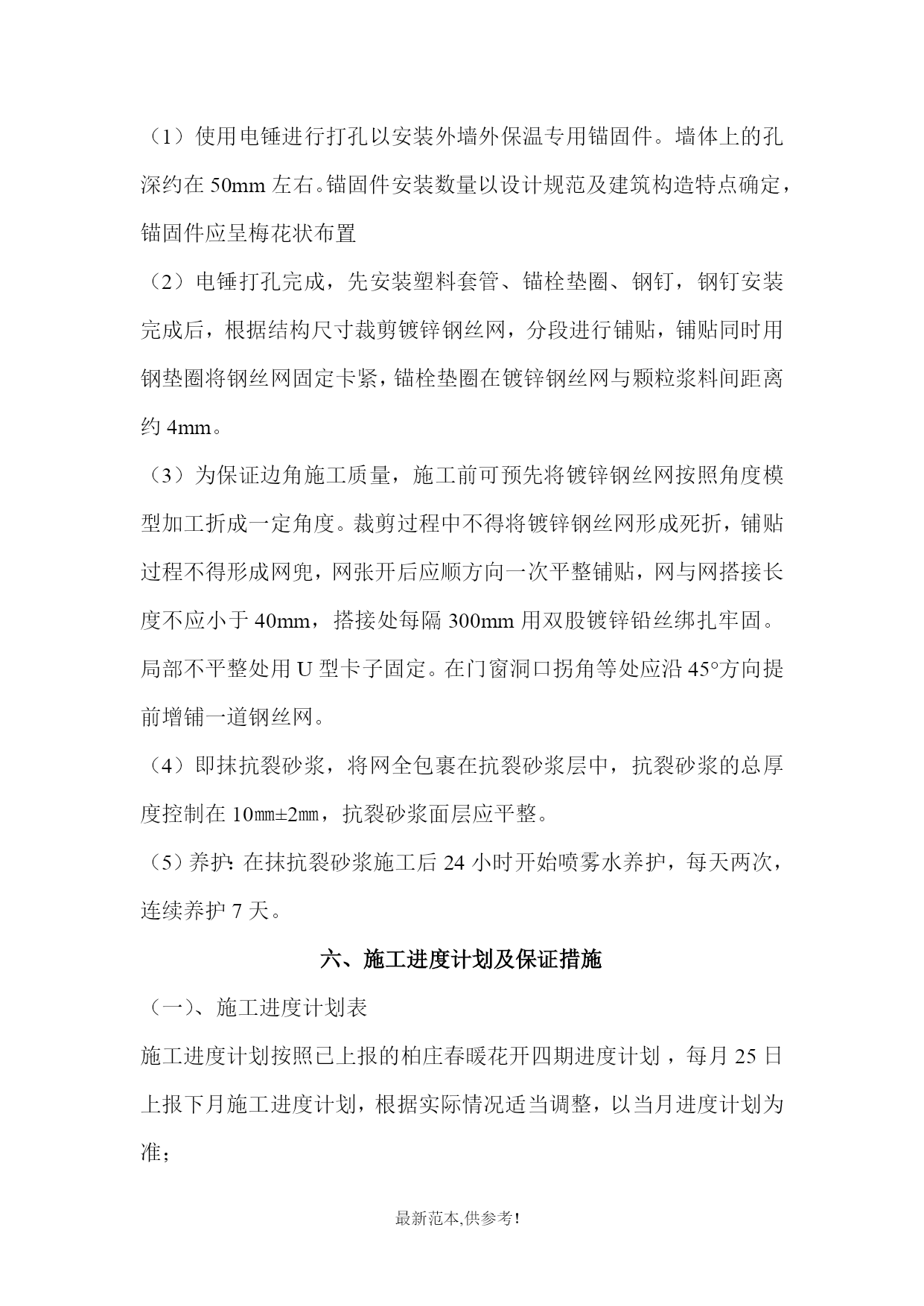

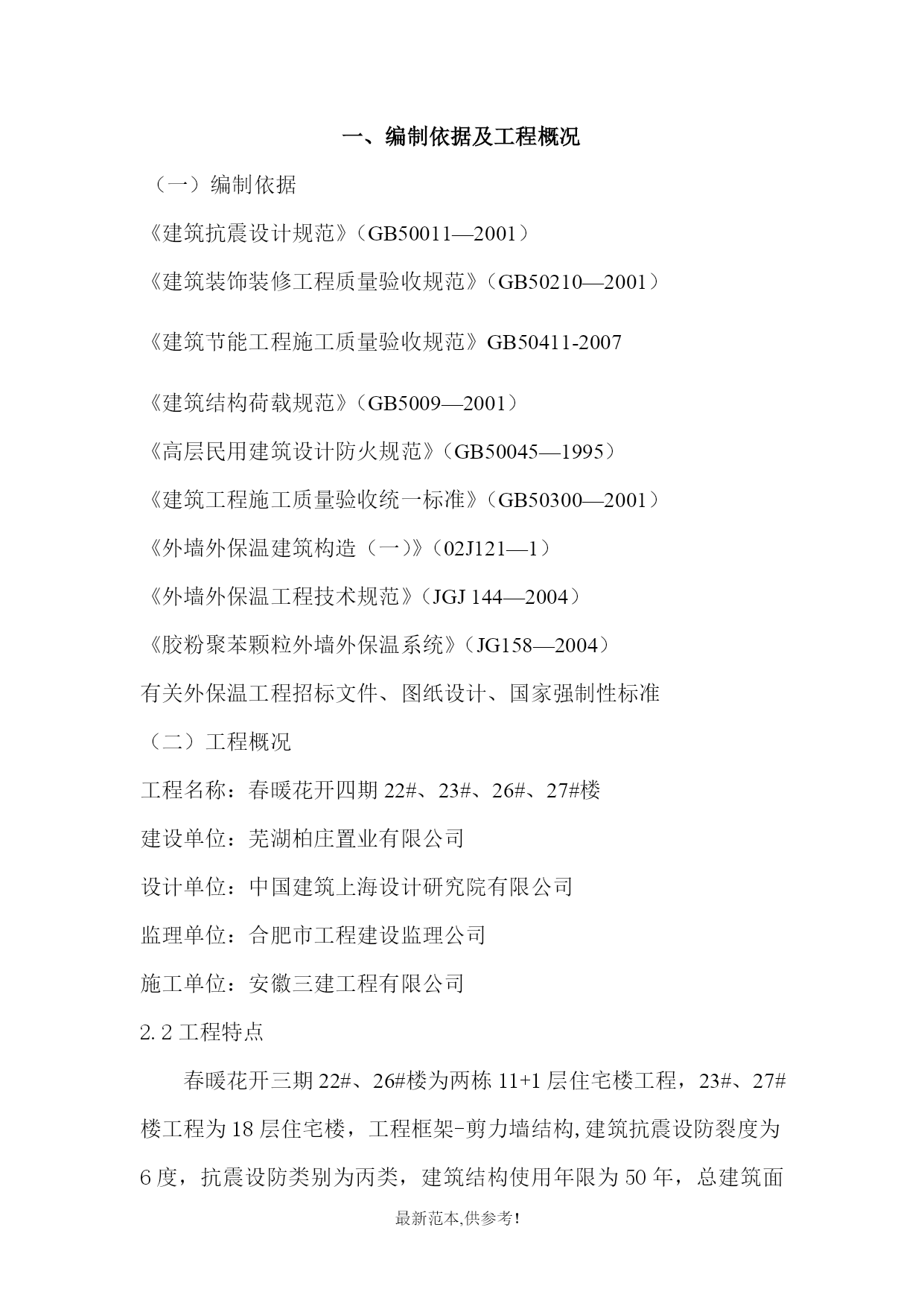

最新范本,供参考！最新范本,供参考！最新范本,供参考！胶粉聚苯颗粒外墙外保温饰面砖系统（春暖花开四期22#、23#、26#、27#楼）施工技术方案施工单位:安徽三建工程有限公司编制单位：安徽三建芜湖柏庄项目部编制时间：2011年3月12日胶粉聚苯颗粒外墙外保温饰面砖系统方案目录一、本方案编制依据、工程概况二、材料规格要求及配制三、构造要求四、施工工艺流程五、施工技术要求六、施工进度计划及保证措施七、高层施工安全措施八、质量保证措施九、文明施工及成品保护十、节点设计十一、锚钉设置及高层特殊设置十二、施工注意事项十三、质量要求十四、胶粉聚苯颗粒保温材料面砖饰面安全说明一、编制依据及工程概况（一）编制依据《建筑抗震设计规范》（GB50011—2001）《建筑装饰装修工程质量验收规范》（GB50210—2001）《建筑节能工程施工质量验收规范》GB50411-2007《建筑结构荷载规范》（GB5009—2001）《高层民用建筑设计防火规范》（GB50045—1995）《建筑工程施工质量验收统一标准》（GB50300—2001）《外墙外保温建筑构造（一）》（02J121—1）《外墙外保温工程技术规范》（JGJ144—2004）《胶粉聚苯颗粒外墙外保温系统》（JG158—2004）有关外保温工程招标文件、图纸设计、国家强制性标准（二）工程概况工程名称：春暖花开四期22#、23#、26#、27#楼建设单位：芜湖柏庄置业有限公司设计单位：中国建筑上海设计研究院有限公司监理单位：合肥市工程建设监理公司施工单位：安徽三建工程有限公司2.2工程特点春暖花开三期22#、26#楼为两栋11+1层住宅楼工程，23#、27#楼工程为18层住宅楼，工程框架-剪力墙结构,建筑抗震设防裂度为6度，抗震设防类别为丙类，建筑结构使用年限为50年，总建筑面积约34290m2，标准层高为2.9m,本工程耐火等级为二级，场地列别II类。抗震设防烈度七度，填充墙为小型混凝土空心砌块，强度MU7.5，砌体砂浆为M5混合砂浆，本建筑外墙饰面为面砖饰面，外保温采用胶粉聚苯颗粒外墙外保温饰面砖系统，保温厚度按设计要求为30mm.二、材料规格要求及配制1、施工的主要材料有：界面砂浆、抗裂砂浆、保温胶粉和热镀锌钢网。要求如下：材料名称检测项目标准要求界面砂浆压剪粘结强度（MPa）≥0.7≥0.5≥0.5可操作时间/h1.5～4.0材料名称检测项目标准要求抗裂砂浆拉伸粘结强度(28d),MPa≥0.7浸水(常28d,水7d),MPa≥0.5压折比≤3可操作时间/h≥1.5在操作时间内的强度,MPa≥0.7材料名称检测项目标准要求保温胶粉湿表观密度,kg/m3≤420干表观密度,kg/m3180～250导热系数,W/(m·k)≤0.060抗压强度,kPa≥200压剪粘结强度,kPa≥50线性收缩率,％≤0.3软化系数≥0.5蓄热系数,W/(m2·k)≥0.95难燃性B材料名称检测项目单位指标热镀锌电焊网丝径mm0.90±0.04网孔大小mm12.7×12.7焊点抗拉力N＞65锌镀层质量g/m2≥122其它材料:聚苯颗粒、塑料膨胀锚栓满足JG158—2004的要求；2、材料配制：1．TL界面砂浆的配制：TL界面砂浆:水=4:1（重量比），搅拌成均匀浆状且无细小颗粒和粉团；搅拌好的浆料静置5分钟后再搅拌一次，第二次搅拌无需加水，搅拌均匀后即可使用且应在2小时内用完。2．TL胶粉聚苯颗粒保温浆料的配制：先将30～35kg的水倒入砂浆搅拌机内，再倒入一袋25kg的TL保温胶粉，搅拌5分钟后，再倒入200L聚苯颗粒继续搅拌3分钟，搅拌均匀后倒出浆料，浆料随拌随用，且应在2小时内用完。3．TL抗裂砂浆的配制：TL抗裂胶粉:水泥:中砂=1:2:7（重量比）。采用机械搅拌，搅拌5分钟至均匀，静置5分钟后再次搅拌即可使用，拌合好的砂浆应在2小时内用完。三、构造要求1、界面剂作界面处理。2、3cm胶粉聚苯乙烯颗粒保温隔热层3、8～12mm抗裂防护层（抗裂砂浆、塑料膨胀锚栓、热镀锌电焊网）4、面砖饰面层（面砖粘结剂、面砖勾缝剂、面砖）5、系统基本构造图四、施工工艺流程施工工艺：基层处理涂刷界面砂浆吊垂直、弹控制线、作灰饼保温托架抹第一遍保温胶粉浆料24小时后抹第二遍保温胶粉浆料隐检压铺固定镀锌电焊网钻孔安装锚栓抹抗裂砂浆养护保温验收五、施工技术要求(一)、施工要求及条件①基层墙体符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB5020
