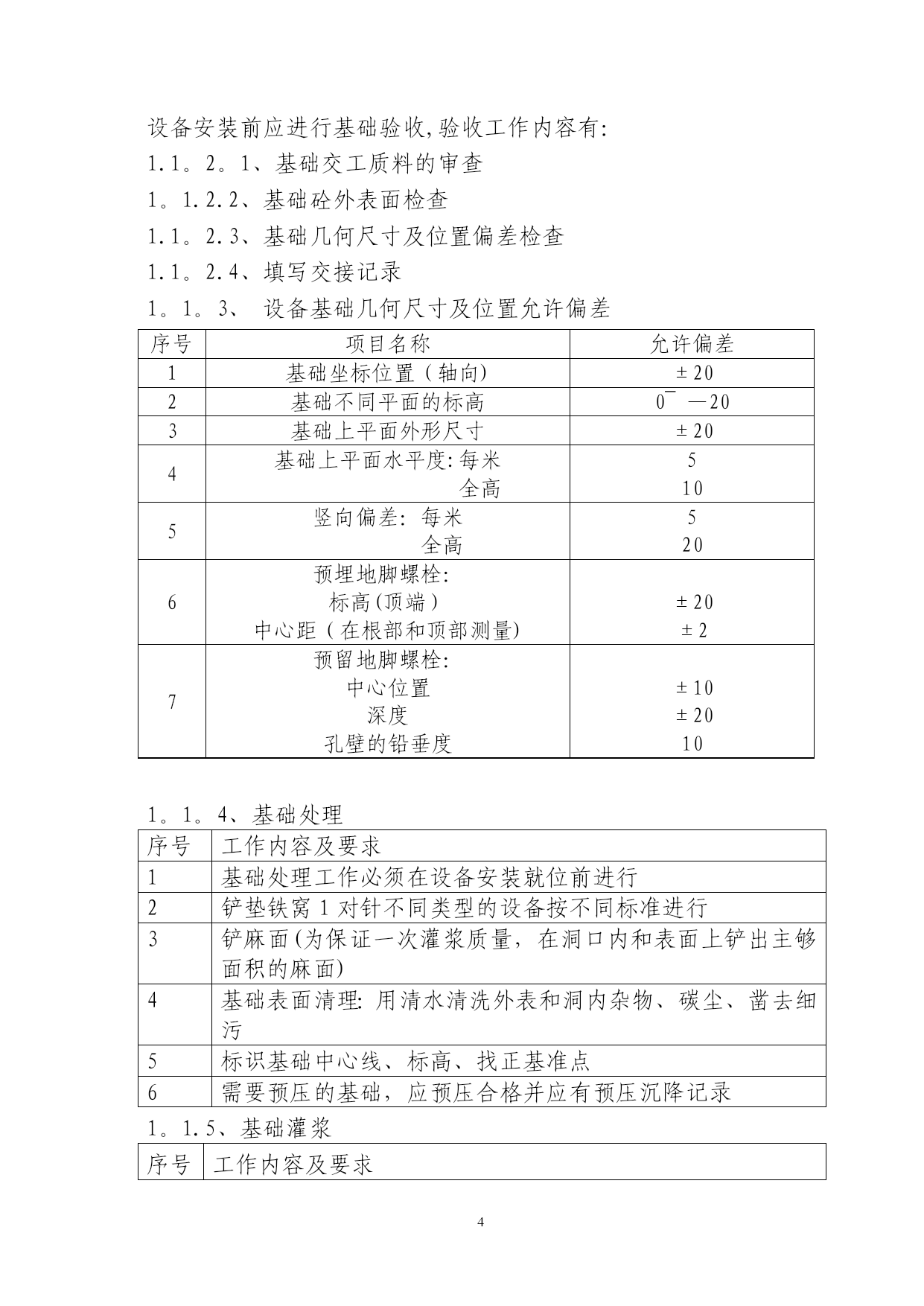

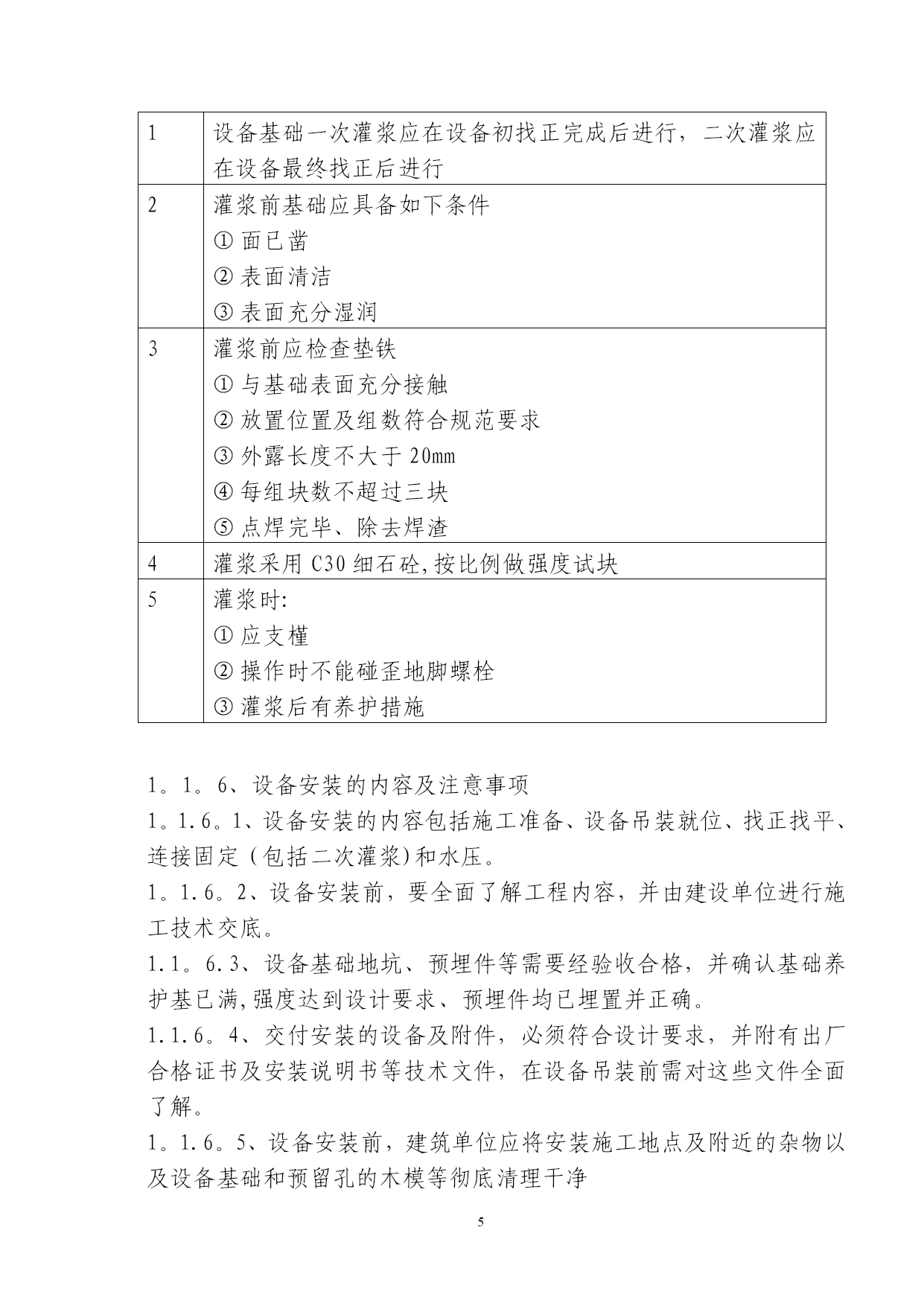

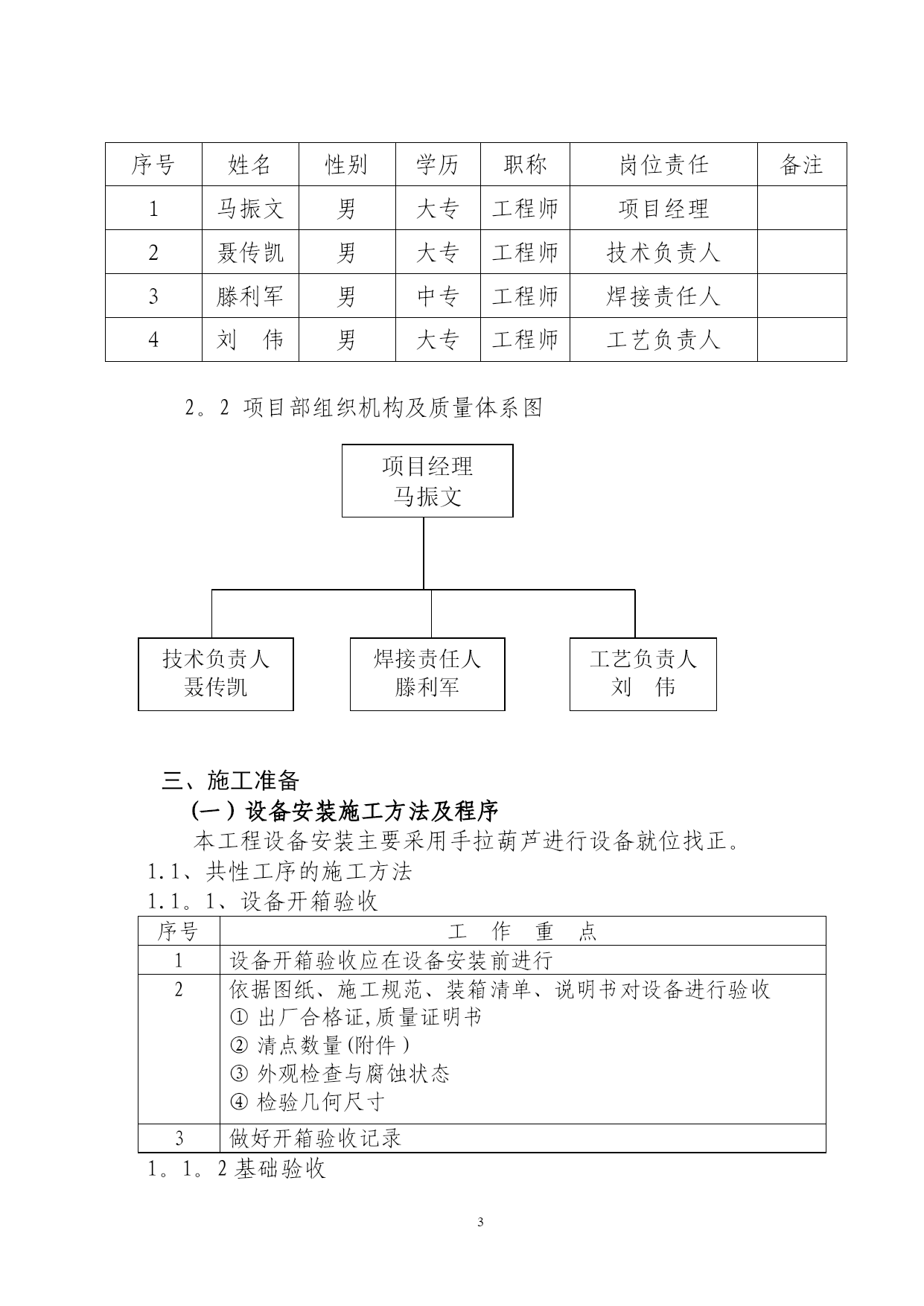

液氨管道施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载泰安双丰化肥容器及管道安装工程施工方案一、工程概况及特点1.1工程概况：1。1。1本工程为山东泰安双丰化肥容器及管道安装工程.1.1。2施工依据标准1、《工业金属管道设计规范》GB50316—20002、《工业金属管道工程施工及验收规范》GB50235—973、《现场设备、工业金属管道焊接工程施工及验收规范》GB50236—984、《化工金属管道施工及验收规范》HG20225-955、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-971。2工程特点施工季节属冬季施工，对施工进度和焊接质量有很大影响，因此制定切实可行的施工方案来指导工作。二、组织机构及质量体系2。1公司安装质量保证体系2.1.1项目部安装质量管理人员简历表序号姓名性别学历职称岗位责任备注１马振文男大专工程师项目经理２聂传凯男大专工程师技术负责人３滕利军男中专工程师焊接责任人４刘伟男大专工程师工艺负责人2。2项目部组织机构及质量体系图项目经理马振文工艺负责人刘伟焊接责任人滕利军技术负责人聂传凯三、施工准备(一）设备安装施工方法及程序本工程设备安装主要采用手拉葫芦进行设备就位找正。1.1、共性工序的施工方法1.1。1、设备开箱验收序号工作重点1设备开箱验收应在设备安装前进行2依据图纸、施工规范、装箱清单、说明书对设备进行验收出厂合格证,质量证明书清点数量(附件）外观检查与腐蚀状态检验几何尺寸3做好开箱验收记录1。1。2基础验收设备安装前应进行基础验收,验收工作内容有：1.1。2。1、基础交工质料的审查1。1.2.2、基础砼外表面检查1.1。2.3、基础几何尺寸及位置偏差检查1.1。2.4、填写交接记录1。1。3、设备基础几何尺寸及位置允许偏差序号项目名称允许偏差1基础坐标位置（轴向)±202基础不同平面的标高0~—203基础上平面外形尺寸±204基础上平面水平度:每米全高5105竖向偏差：每米全高5206预埋地脚螺栓：标高(顶端）中心距（在根部和顶部测量)±20±27预留地脚螺栓：中心位置深度孔壁的铅垂度±10±20101。1。4、基础处理序号工作内容及要求1基础处理工作必须在设备安装就位前进行2铲垫铁窝1对针不同类型的设备按不同标准进行3铲麻面(为保证一次灌浆质量，在洞口内和表面上铲出主够面积的麻面)4基础表面清理：用清水清洗外表和洞内杂物、碳尘、凿去细污5标识基础中心线、标高、找正基准点6需要预压的基础，应预压合格并应有预压沉降记录1。1.5、基础灌浆序号工作内容及要求1设备基础一次灌浆应在设备初找正完成后进行，二次灌浆应在设备最终找正后进行2灌浆前基础应具备如下条件面已凿表面清洁表面充分湿润3灌浆前应检查垫铁与基础表面充分接触放置位置及组数符合规范要求外露长度不大于20mm每组块数不超过三块点焊完毕、除去焊渣4灌浆采用C30细石砼,按比例做强度试块5灌浆时:应支槿操作时不能碰歪地脚螺栓灌浆后有养护措施1。1。6、设备安装的内容及注意事项1。1.6。1、设备安装的内容包括施工准备、设备吊装就位、找正找平、连接固定（包括二次灌浆)和水压。1。1.6。2、设备安装前，要全面了解工程内容，并由建设单位进行施工技术交底。1.1。6.3、设备基础地坑、预埋件等需要经验收合格，并确认基础养护基已满,强度达到设计要求、预埋件均已埋置并正确。1.1.6。4、交付安装的设备及附件，必须符合设计要求，并附有出厂合格证书及安装说明书等技术文件，在设备吊装前需对这些文件全面了解。1。1.6。5、设备安装前，建筑单位应将安装施工地点及附近的杂物以及设备基础和预留孔的木模等彻底清理干净1。2设备安装程序技术交底基础验收及处理设备开箱验收设备吊装前准备工作（加固、试压等）设备吊装就位找正找平灌浆固定内件安装人孔封闭、气密试验交工试验（二）施工技术准备２.1.1组织项目工程技术人员熟悉施工图纸进行现场勘查，了解设计要求，对施工中可能出现的问题进行预测分析，做到心中有数提前准备。２。1.2编制详细的技术措施，合理安排工期、劳动力，并做好各项审查工作。２.1.3编制工程预算、计划施工用工量，落实各项承包指标。２.1。4组织图纸会审和现场测量，对不明或易出现的技术问题提前提出，征得设计同意后确定施工技术方法.２。2材料准备２.2.1根据工程合同规定和工程建筑用材料编制材料计划，确定供料责任，供料方式,为确定仓库堆放及材料运输提供有利依据。
