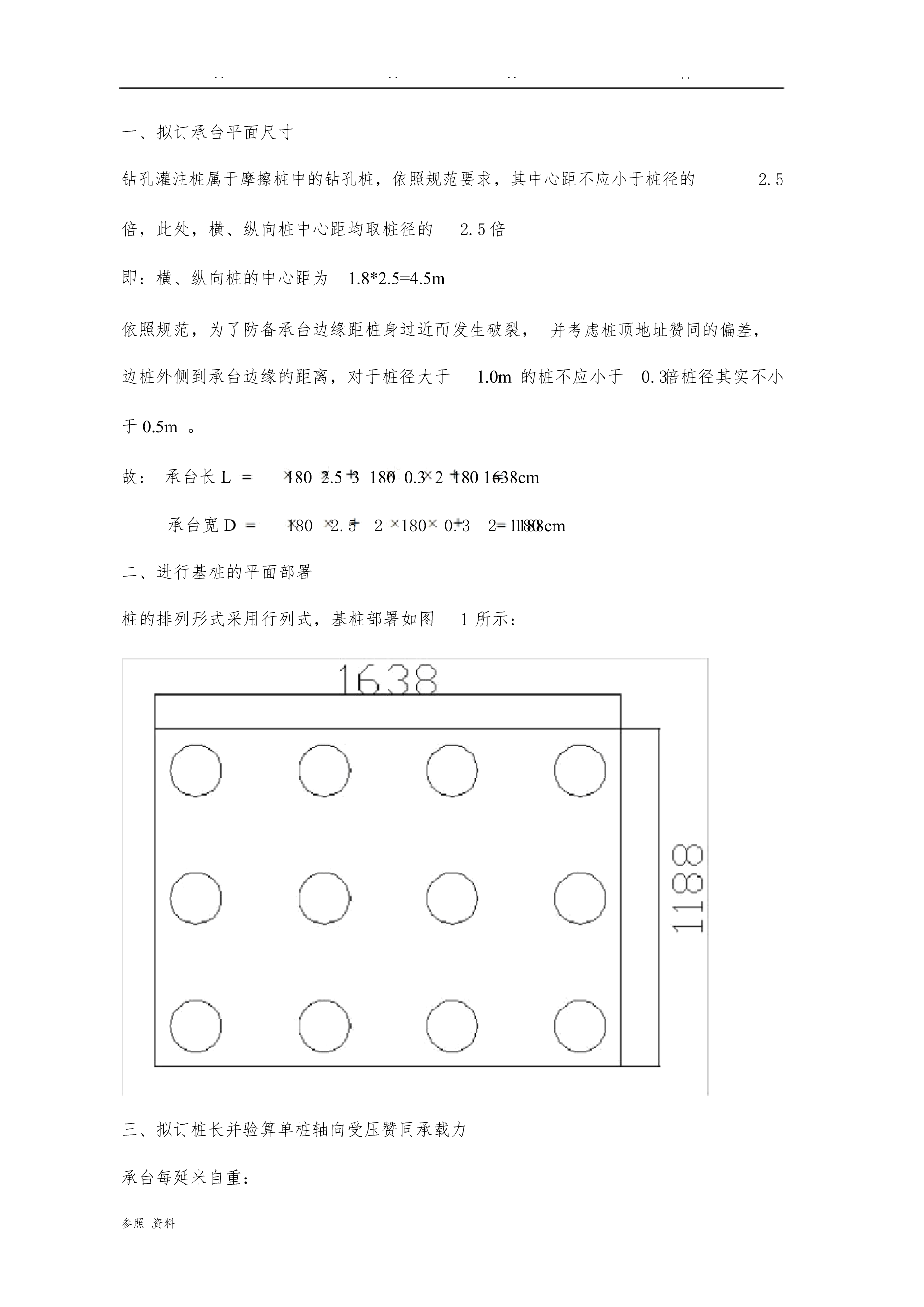

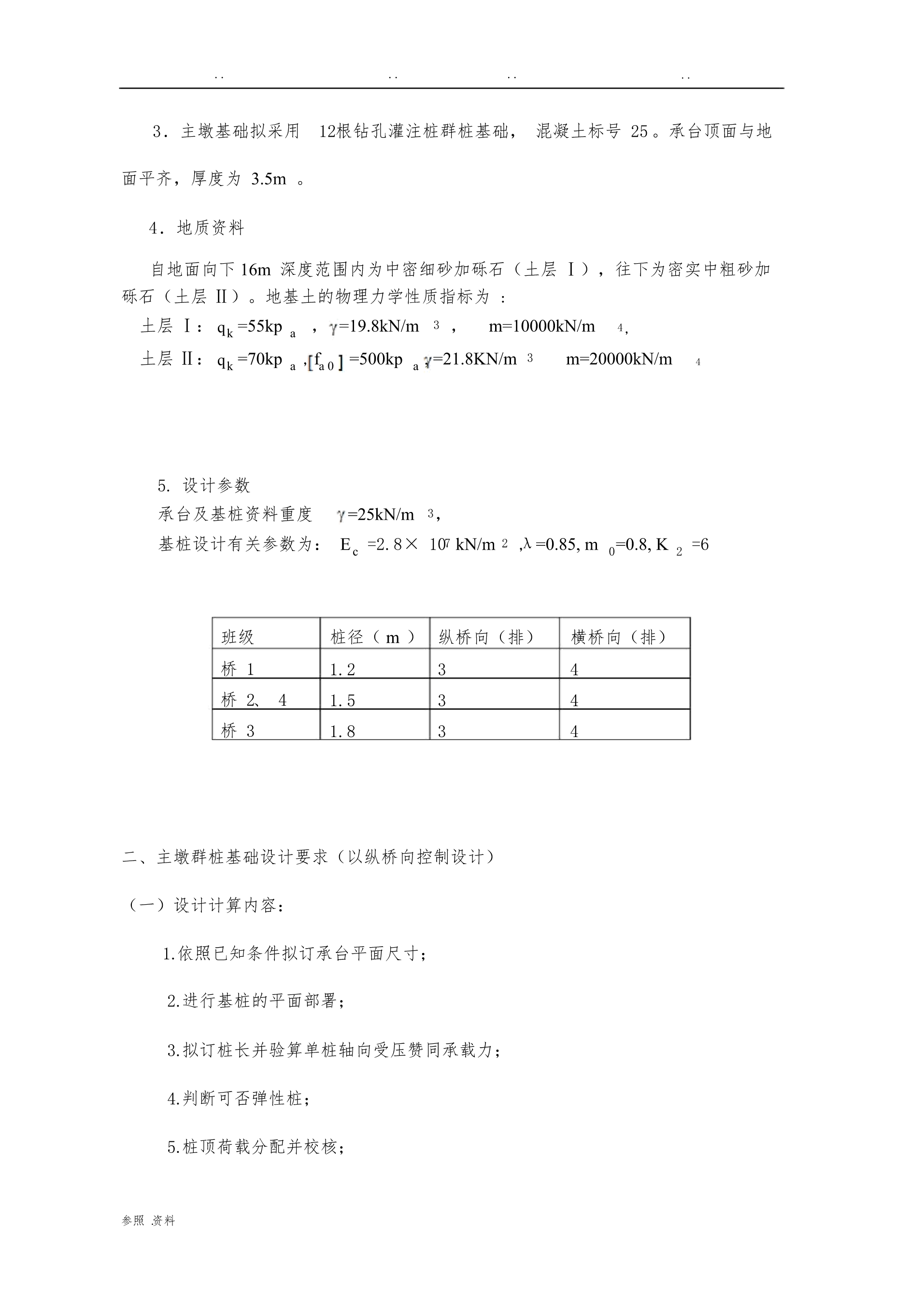

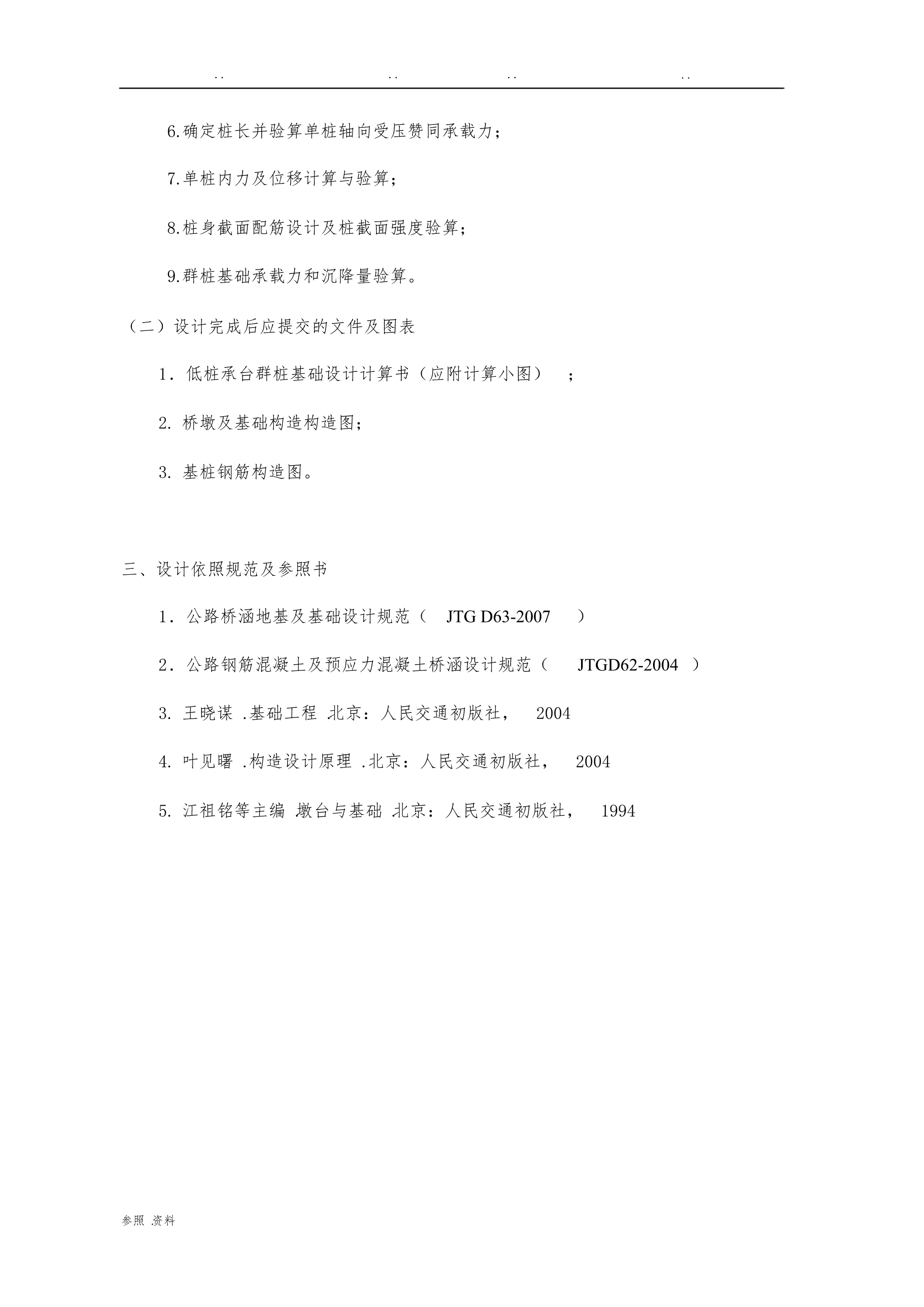

........基础工程课程设计----低桩承台基础设计一、基本资料1．某跨线桥主桥上部构造为预应力混凝土连续梁，跨径组成为（60+100+60）m，桥面净宽11m，设计荷载标准为公路Ⅰ级。采用盆式橡胶支座、等截面单箱双室薄壁桥墩（以以下列图示）。2．主墩高度18m，箱壁厚度0.75m，纵隔板厚度0.8m，墩身顶部1.5m及底部2m均为实心段，矩形墩底截面尺寸为(4×14)m2，采用30号混凝土。作用于墩身底截面中心处的设计荷载为：竖直力Nz=74958kN水平力Hx=2895kN纵桥向弯矩·My=38209kNm（坐标规定：纵桥向x轴、横桥向y轴、竖向z轴）参照.资料........3．主墩基础拟采用12根钻孔灌注桩群桩基础，混凝土标号25。承台顶面与地面平齐，厚度为3.5m。4．地质资料自地面向下16m深度范围内为中密细砂加砾石（土层Ⅰ），往下为密实中粗砂加砾石（土层Ⅱ）。地基土的物理力学性质指标为:土层Ⅰ：，3，4qk=55kpa=19.8kN/mm=10000kN/m,土层Ⅱ：,34qk=70kpafa0=500kpa,=21.8KN/mm=20000kN/m5.设计参数承台及基桩资料重度3，=25kN/m72基桩设计有关参数为：Ec=2.8×10kN/m,λ=0.85,m0=0.8,K2=6班级桩径（m）纵桥向（排）横桥向（排）桥11.234桥2、41.534桥31.834二、主墩群桩基础设计要求（以纵桥向控制设计）（一）设计计算内容：1.依照已知条件拟订承台平面尺寸；2.进行基桩的平面部署；3.拟订桩长并验算单桩轴向受压赞同承载力；4.判断可否弹性桩；5.桩顶荷载分配并校核；参照.资料........6.确定桩长并验算单桩轴向受压赞同承载力；7.单桩内力及位移计算与验算；8.桩身截面配筋设计及桩截面强度验算；9.群桩基础承载力和沉降量验算。（二）设计完成后应提交的文件及图表1．低桩承台群桩基础设计计算书（应附计算小图）；2.桥墩及基础构造构造图；3.基桩钢筋构造图。三、设计依照规范及参照书1．公路桥涵地基及基础设计规范（）JTGD63-20072．公路钢筋混凝土及预应力混凝土桥涵设计规范（）JTGD62-20043.王晓谋.基础工程.北京：人民交通初版社，20044.叶见曙.构造设计原理.北京：人民交通初版社，20045.江祖铭等主编.墩台与基础.北京：人民交通初版社，1994参照.资料........一、拟订承台平面尺寸钻孔灌注桩属于摩擦桩中的钻孔桩，依照规范要求，其中心距不应小于桩径的2.5倍，此处，横、纵向桩中心距均取桩径的2.5倍即：横、纵向桩的中心距为1.8*2.5=4.5m依照规范，为了防备承台边缘距桩身过近而发生破裂，并考虑桩顶地址赞同的偏差，边桩外侧到承台边缘的距离，对于桩径大于的桩不应小于0.3倍桩径其实不小1.0m于0.5m。故：承台长L1802.531800.321801638cm承台宽D1802.521800.321188cm180二、进行基桩的平面部署桩的排列形式采用行列式，基桩部署如图1所示：三、拟订桩长并验算单桩轴向受压赞同承载力承台每延米自重：参照.资料........=11.88N016.38（25-19.8）=1011.89kN/m土层Ⅰ中桩每延米自重：q11.82(2519.8)13.232kN/m14土层Ⅱ中桩每延米自重：2q211.8(2521.8)8.143kN/m4设：第二层土中桩长为h依照要求，一般应将桩底至于岩层或坚硬的土层中，已获取较大的承载力和较小的沉降量，若在施工条件赞同的深度内没有坚硬土层的存在，应尽可能选择压缩性较低、强度较高的土层作为持力层，要防备是桩底坐落在软土层上或离柔弱下卧层的距离太近，省得桩基础发生过大的沉降。显然，土层Ⅱ相对于土层Ⅰ更适合成
