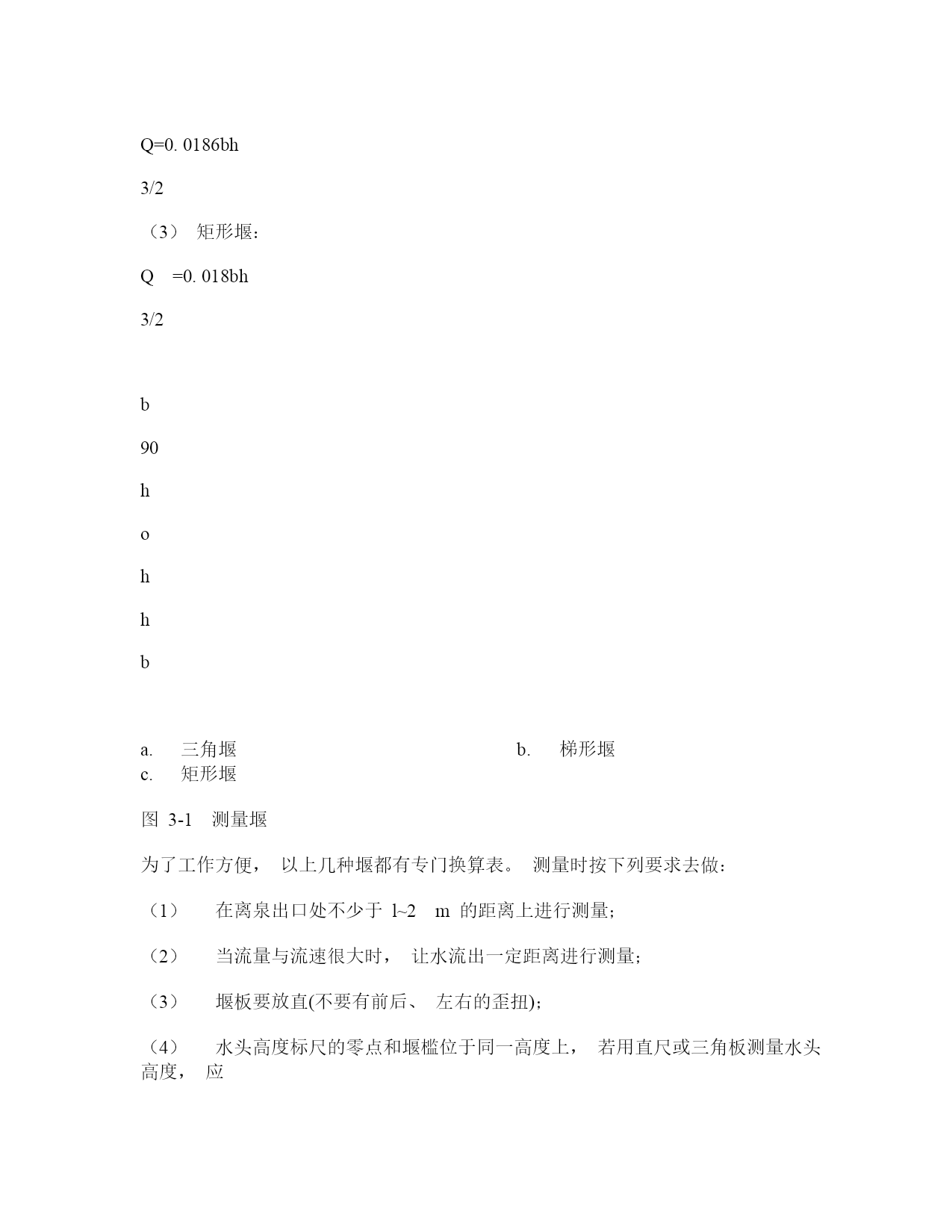

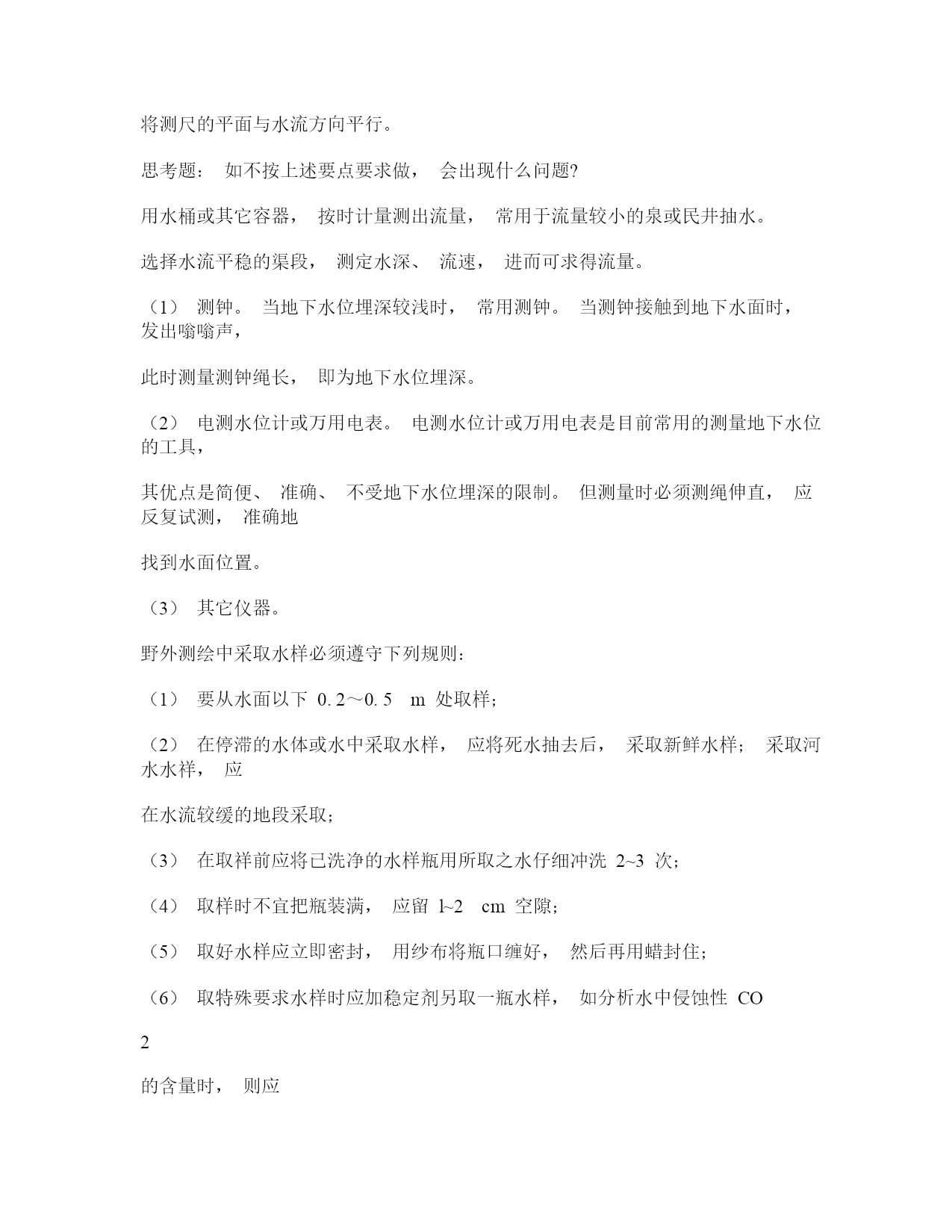

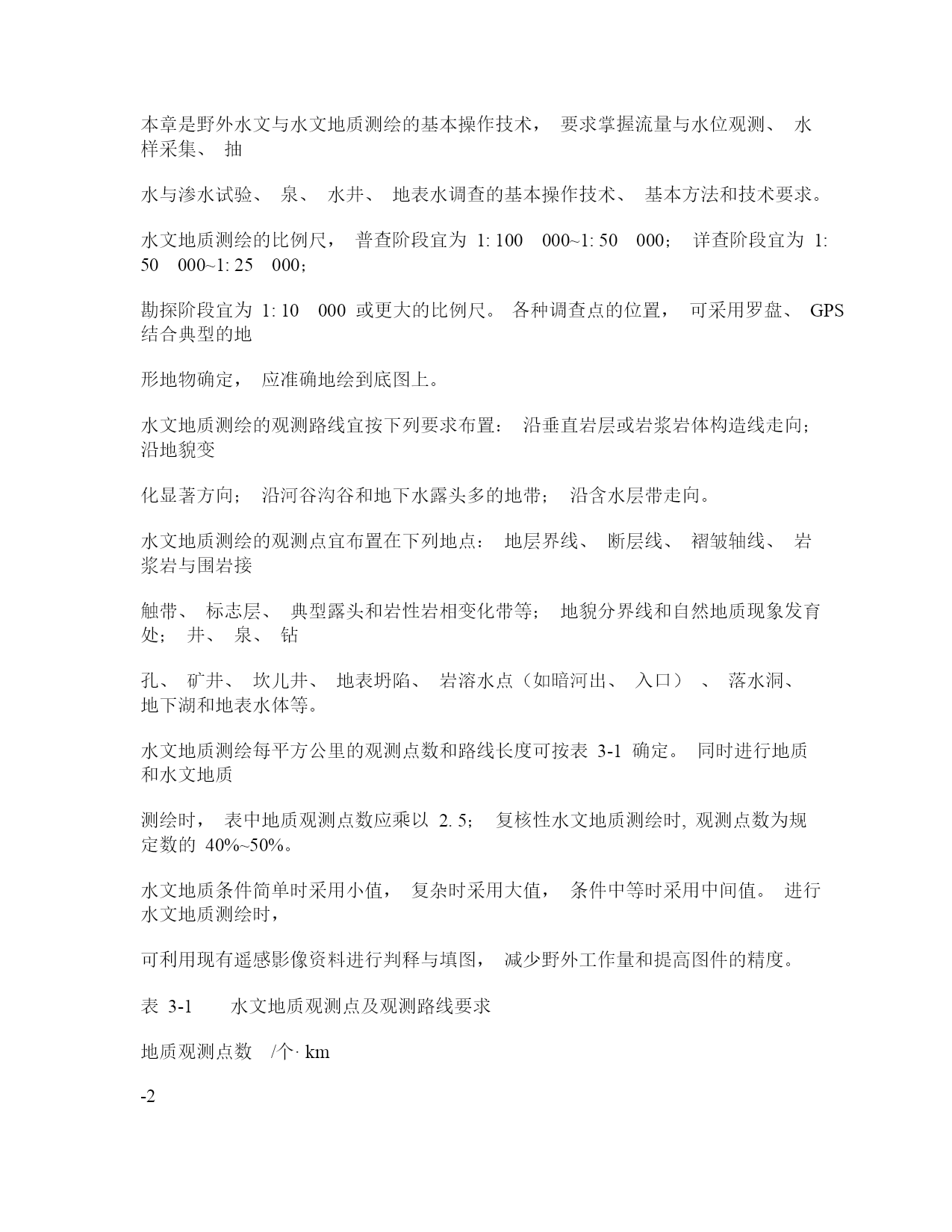

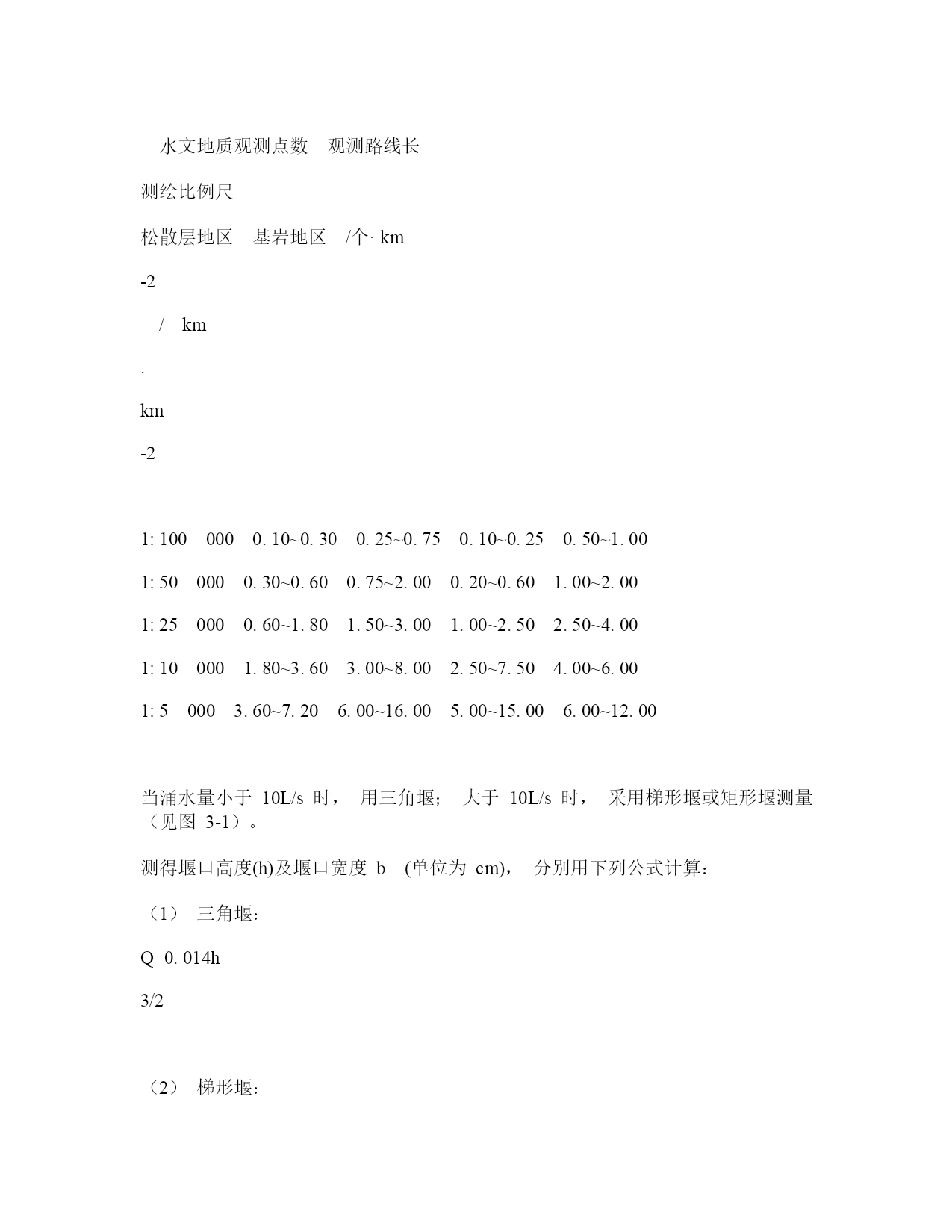

本章是野外水文与水文地质测绘的基本操作技术，要求掌握流量与水位观测、水样采集、抽水与渗水试验、泉、水井、地表水调查的基本操作技术、基本方法和技术要求。水文地质测绘的比例尺，普查阶段宜为1:100000~1:50000；详查阶段宜为1:50000~1:25000；勘探阶段宜为1:10000或更大的比例尺。各种调查点的位置，可采用罗盘、GPS结合典型的地形地物确定，应准确地绘到底图上。水文地质测绘的观测路线宜按下列要求布置：沿垂直岩层或岩浆岩体构造线走向；沿地貌变化显著方向；沿河谷沟谷和地下水露头多的地带；沿含水层带走向。水文地质测绘的观测点宜布置在下列地点：地层界线、断层线、褶皱轴线、岩浆岩与围岩接触带、标志层、典型露头和岩性岩相变化带等；地貌分界线和自然地质现象发育处；井、泉、钻孔、矿井、坎儿井、地表坍陷、岩溶水点（如暗河出、入口）、落水洞、地下湖和地表水体等。水文地质测绘每平方公里的观测点数和路线长度可按表3-1确定。同时进行地质和水文地质测绘时，表中地质观测点数应乘以2.5；复核性水文地质测绘时,观测点数为规定数的40%~50%。水文地质条件简单时采用小值，复杂时采用大值，条件中等时采用中间值。进行水文地质测绘时，可利用现有遥感影像资料进行判释与填图，减少野外工作量和提高图件的精度。表3-1水文地质观测点及观测路线要求地质观测点数/个·km-2水文地质观测点数观测路线长测绘比例尺松散层地区基岩地区/个·km-2/km.km-21:1000000.10~0.300.25~0.750.10~0.250.50~1.001:500000.30~0.600.75~2.000.20~0.601.00~2.001:250000.60~1.801.50~3.001.00~2.502.50~4.001:100001.80~3.603.00~8.002.50~7.504.00~6.001:50003.60~7.206.00~16.005.00~15.006.00~12.00当涌水量小于10L/s时，用三角堰；大于10L/s时，采用梯形堰或矩形堰测量（见图3-1）。测得堰口高度(h)及堰口宽度b(单位为cm)，分别用下列公式计算：（1）三角堰：Q=0.014h3/2（2）梯形堰：Q=0.0186bh3/2（3）矩形堰：Q=0.018bh3/2b90hohhba.三角堰b.梯形堰c.矩形堰图3-1测量堰为了工作方便，以上几种堰都有专门换算表。测量时按下列要求去做：（1）在离泉出口处不少于l~2m的距离上进行测量；（2）当流量与流速很大时，让水流出一定距离进行测量；（3）堰板要放直(不要有前后、左右的歪扭)；（4）水头高度标尺的零点和堰槛位于同一高度上，若用直尺或三角板测量水头高度，应将测尺的平面与水流方向平行。思考题：如不按上述要点要求做，会出现什么问题?用水桶或其它容器，按时计量测出流量，常用于流量较小的泉或民井抽水。选择水流平稳的渠段，测定水深、流速，进而可求得流量。（1）测钟。当地下水位埋深较浅时，常用测钟。当测钟接触到地下水面时，发出嗡嗡声，此时测量测钟绳长，即为地下水位埋深。（2）电测水位计或万用电表。电测水位计或万用电表是目前常用的测量地下水位的工具，其优点是简便、准确、不受地下水位埋深的限制。但测量时必须测绳伸直，应反复试测，准确地找到水面位置。（3）其它仪器。野外测绘中采取水样必须遵守下列规则：（1）要从水面以下0.2～0.5m处取样；（2）在停滞的水体或水中采取水样，应将死水抽去后，采取新鲜水样；采取河水水祥，应在水流较缓的地段采取；（3）在取祥前应将已洗净的水样瓶用所取之水仔细冲洗2~3次；（4）取样时不宜把瓶装满，应留l~2cm空隙；（5）取好水样应立即密封，用纱布将瓶口缠好，然后再用蜡封住；（6）取特殊要求水样时应加稳定剂另取一瓶水样，如分析水中侵蚀性CO2的含量时，则应另取一瓶水样加入大理石粉。（1）选择新井或近期淘过的井，并尽量选择易透水的井壁结构；（2）井的卫生条件较好，附近没有污染源，并有良好的排水条件；（3）要测得准确的天然静止水位；（4）水位降深应大于0.50m，允许变化幅度2cm，水位和流量同时趋近稳定状态后延续时间不得小于2h；（5）绘制s-t，s'-t，Q-f曲线；（6）计算稳定涌水量及渗透系数。民井简易抽水一般适用于了解浅层含水层的富水性和透水性。（1）
