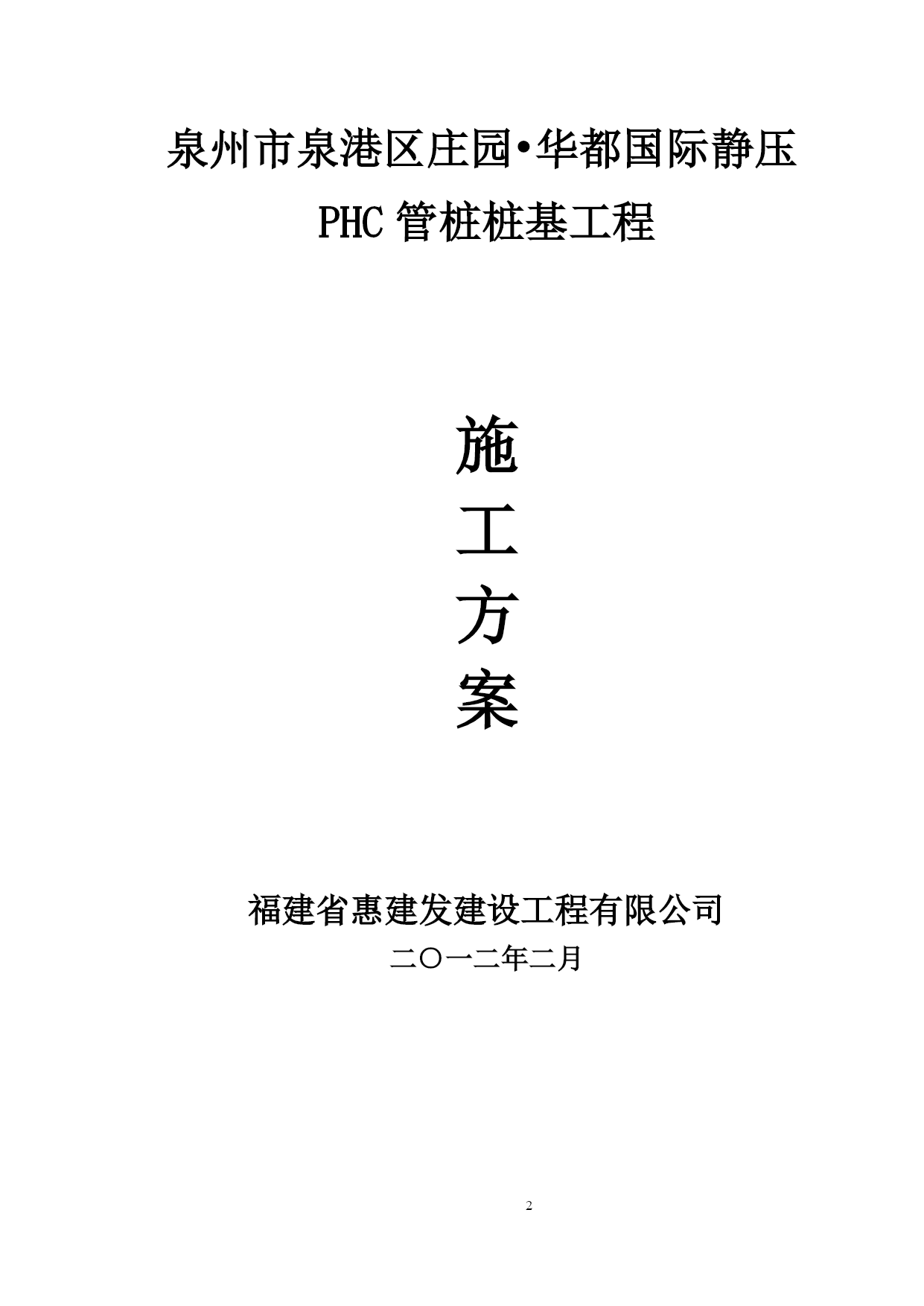

PAGE\*MERGEFORMAT22施工组织设计（方案）报审表工程名称：泉港庄园•华都国际致：福州弘信工程监理有限公司（监理单位）我方已根据施工合同的有关规范完成了桩基工程施工组织设计方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位（章）项目经理日期2012年2月10日专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：总监理工程师日期地质勘察院审核意见：岩土工程师日期设计院审核意见：设计工程师日期泉州市泉港区庄园•华都国际静压PHC管桩桩基工程施工方案福建省惠建发建设工程有限公司二○一二年二月目录一、编制依据二、工程概况三、地质概况四、桩基设计要求五、主要施工方法和技术措施六、质量管理体系七、安全生产保证措施八、本工程施工重点及难点九、组织设置及劳动力组织计划十、主要机械设备十一、主要材料用量计划十二、工期安排及保证措施十三、压桩顺序图十四、对周边环境产生挤土效应的预防措施一、编制依据1、《建筑桩基技术规范》JGJ94-2008；2、《先张法预应力砼管桩》GB13476-1999；3、《建筑地基基础工程施工质量验收规范》GB50202-2002；4、《预应力砼管桩基础技术规程》DBJ/T15-22-98；5、《建筑工程施工质量验收统一标准》GB50300-2001；6、设计图纸及地质勘察报告.二、工程概况1、工程名称：泉港庄园.华都国际2、建设地点：福建省泉州市泉港区华都国际.3、建设单位：泉州市庄园开发有限公司4、设计单位：福建省闽武建筑设计院有限公司5、勘察单位：福建省岩土工程勘察院6、监理单位：福州弘信工程监理有限公司7、施工单位：福建省惠建发建设工程有限公司三、地质概况（一）地形地貌拟建场地原为耕地和水塘，现已回填，现状地形稍有起伏，高差小，现整体地势平坦，属滨海相淤积平原地貌。（二）岩土层分布及特征根据钻孔揭露情况，场地岩土层分布及其特征自上而下分述如下：1、素填土：灰黄色、白灰、棕红色，稍湿，松散，主要由砂质粘土组成，属新近填土，回填约5-6年左右，尚未完成自重固结。该层全场分布，厚度0.5-5米。2、粉质粘土：褐灰色、灰黄色、棕红色等，稍湿一湿可塑，冲洪积成因，主要由粘性土组成，含少量石英砂或含石英砂15-35%，切面光滑-稍光滑，干强度中等-高，韧性中等-高，无摇振反应，土柱可直立，工程性能一般，该层除钻孔ZK4缺失外，其余钻孔均有分布，层后1.2-4.8M。3、淤泥：深灰色、灰黑等，饱和，流塑，海积成因，主要由粘性土组成，部分地段夹有中粗砂，含腐殖质，切面光滑，干强度中等，韧性中等，无摇震反应，工程性能差，该层在钻孔BK1、JK1、5、7、ZK1、3、6、11、15中分布，层厚0.32-2-6m。4、泥质中砂：灰白色，褐黄色等，饱和，稍密-中密状，局部松散或密实，冲洪积成因，主要由石英中砂组成，含泥量约29.5-30.3%，平均值29.9%，部分地段表现为粗砂或中砂，颗粒级配较差，分选性该较好，颗粒呈次菱形，工程性能一般，该层在钻孔BK1-3、JK5、7-9、ZK2、6、8、9、12、15中分布，层厚0.3-1.5m。5、残积砂质粘性土；全风化花岗岩；强风化花岗岩；中风化花岗岩。具体详见《工程地质勘察报告》。四、桩基设计要求1.基础设计依据：现行有关规范规定及福建岩土工程勘察研究院提供的岩土工程勘察报告。2.建筑场地类别:Ⅱ类，地基基础设计等级为甲级。3．基础形式:静压预制PHC管桩，桩型：PHC500-125（A型），桩端持力层：强风化⑦（承载力极限标准qak=8000KPA）桩端全截面进入持力层不少于500mm，且有效桩长不小于8米：本工程应采用引孔，以减小挤土效应。4．本工程采用桩型及压桩力，单桩承载力设计值如下：5.终压条件：本工程桩基终控条件以压桩力控制为主，桩端设计标高控制为辅。桩型桩长桩数桩端持力层单桩承载力设计值压桩力PHC-500-125A10-22m723根强风化花岗岩4200KN4600KN五、主要施工方法和技术措施1．静压预制PHC管桩施工工艺我公司拟采用JYZ900B型全液压桩机一台压桩，CO2保护焊机二台焊接接桩。施工工艺流程（如图）：图1：施工工艺流程图（1）桩位放样：根据建设单位提供的红线图和设计单位提供的设计图纸放样，先放轴线样，用木桩做出标记，并在四周不受施工影响不易被破坏的位置设控制点和控制线，复核后再放细样，放样后在每个桩位中心打一根短钢筋，并涂上红漆使标志明显，考虑到桩机和
