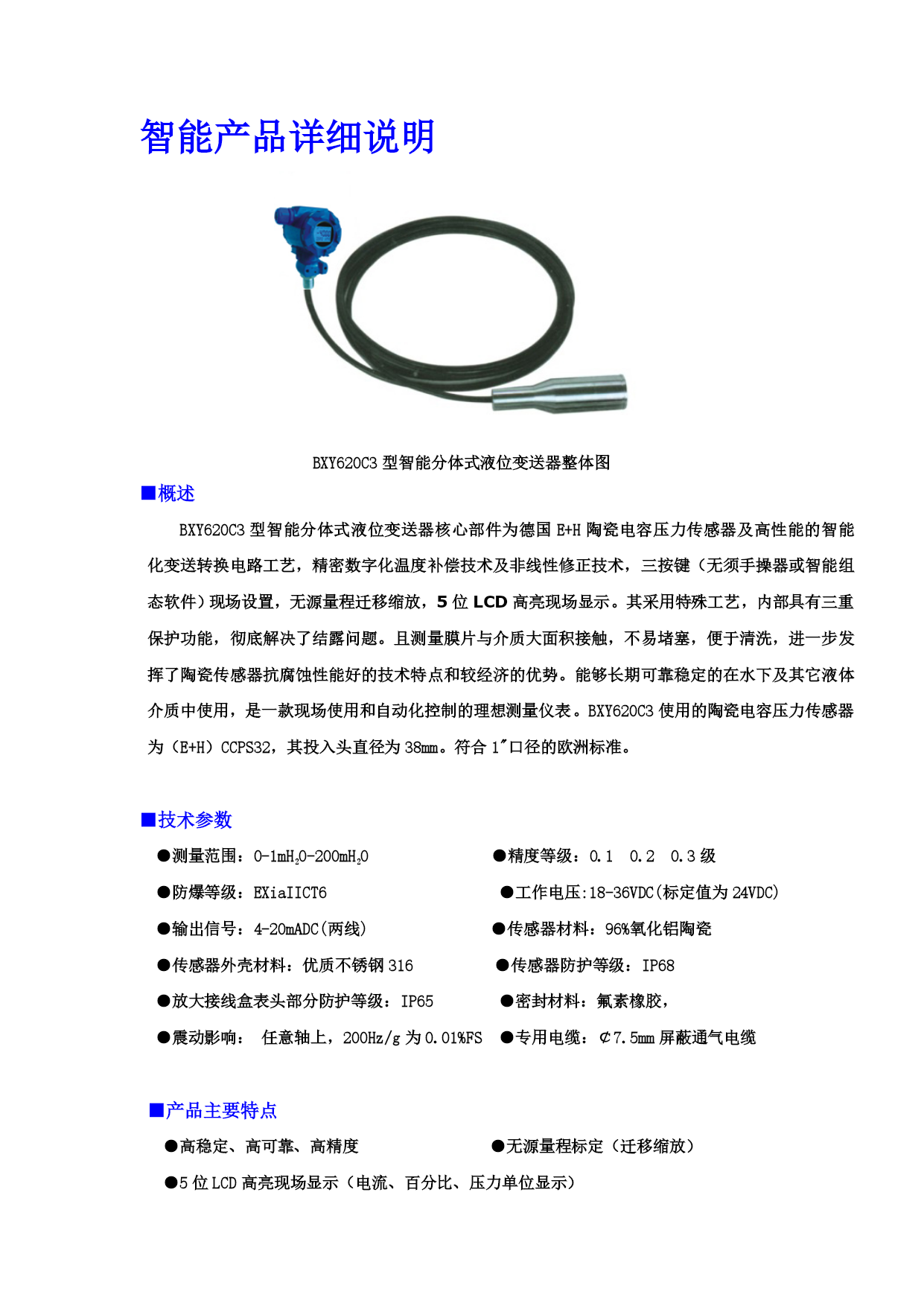

智能液位产品详细说明（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）智能产品详细说明BXY620C3型智能分体式液位变送器整体图■概述BXY620C3型智能分体式液位变送器核心部件为德国E+H陶瓷电容压力传感器及高性能的智能化变送转换电路工艺，精密数字化温度补偿技术及非线性修正技术，三按键（无须手操器或智能组态软件）现场设置，无源量程迁移缩放，5位LCD高亮现场显示。其采用特殊工艺，内部具有三重保护功能，彻底解决了结露问题。且测量膜片与介质大面积接触，不易堵塞，便于清洗，进一步发挥了陶瓷传感器抗腐蚀性能好的技术特点和较经济的优势。能够长期可靠稳定的在水下及其它液体介质中使用，是一款现场使用和自动化控制的理想测量仪表。BXY620C3使用的陶瓷电容压力传感器为（E+H）CCPS32，其投入头直径为38mm。符合1"口径的欧洲标准。■技术参数●测量范围：0-1mH2O-200mH2O●精度等级：0.10.20.3级●防爆等级：EXiaIICT6●工作电压:18-36VDC(标定值为24VDC)●输出信号：4-20mADC(两线)●传感器材料：96%氧化铝陶瓷●传感器外壳材料：优质不锈钢316●传感器防护等级：IP68●放大接线盒表头部分防护等级：IP65●密封材料：氟素橡胶，●震动影响：任意轴上，200Hz/g为0.01%FS●专用电缆：￠7.5mm屏蔽通气电缆■产品主要特点●高稳定、高可靠、高精度●无源量程标定（迁移缩放）●5位LCD高亮现场显示（电流、百分比、压力单位显示）●三按键现场设置●用户可编程，数据联网采集●耐腐蚀、抗冲击●稳定性好:优于0.2%FS/年●使用温度高:-50℃～+125℃●允许过载：标准量程的100倍●本安防爆、可靠性很高●不易堵塞，便于清洗●防潮、防结露、防水设计BXY620型智能分体式液位变送器整体图■概述BXY620型智能分体式液位变送器核心部件为扩散硅压力传感器。其采用高稳定高可靠隔离膜敏感元件及高性能的智能化变送转换电路工艺，精密数字化温度补偿技术及非线性修正技术，三按键（无须手操器或智能组态软件）现场设置，无源量程迁移缩放，5位LCD高亮现场显示，能够长期可靠稳定的在水下及其它液体介质中使用，是一款现场使用和自动化控制的理想测量仪表。■技术参数●测量范围：0-1mH2O-200mH2O●精度等级：0.150.20.3级●防爆等级：EXiaIICT6●工作电压:18-36VDC(标定值为24VDC)●输出信号：4-20mADC(两线)●传感器材料：316L不锈钢●传感器外壳材料：优质不锈钢316L●传感器防护等级：IP68●放大接线盒表头部分防护等级：IP65●密封材料：丁睛橡胶●专用电缆：￠7.5mm屏蔽通气电缆■产品主要特点●高稳定、高可靠、高精度●无源量程标定（迁移缩放）●5位LCD高亮现场显示（电流、百分比、压力单位显示）●三按键现场设置●用户可编程，数据联网采集●稳定性好:优于0.2%FS/年●使用温度:-10℃～+80℃●允许过载：标准量程的1.5倍●本安防爆、可靠性高●防潮、防结露、防水设计■电气连接在接线时，只需要将变送器的两根信号线（专用电缆：￠7.5mm屏蔽通气电缆）直接接入二次仪表或控制系统。电源是通过信号线接到变送器的，不需要另外的接线。在电磁干扰较严重的场合，建议使用屏蔽导线，也不要在强电设备附近通过。LCD高亮现场显示表头及按键图例■LCD显示表头及按键功能介绍1液晶显示监控状态说明：开机，初始化完成后，变送器即自动进入坚控状态。正常状态下，屏幕显示可能为输入压力、输出电流或百分比，根据用户需要按出厂设定值为准。各种异常状态说明：Err-1:EEProm出错（程序停止运行）；LCD屏幕显示说明：第一排显示刻度标尺；第二排显示棒状条，其长度反映了百分比；第三排显示监控数值，数据可能为压力、电流、百分比等；第四排显示按键操作模式，百分比、及第三排显示数值的单位。2按键操作说明：智能板上的三按键为〈Z〉零点按键、〈S〉量程按键、〈M〉功能按键操作方式功能说明1按住〈Z〉、〈S〉5秒打开按键设置功能2按住〈Z〉3秒设置当前压力点为4mA3按住〈S〉3秒设置当前压力点为20mA1、按键开锁同时按下变送器〈Z〉键和〈S〉键5秒钟，放开按键，此时按键处于开锁状态（LCD屏幕显示：OPEN）。2、PV值清零将变送器直接置于大气压上，按键开锁后，再同时按下〈Z〉和〈S〉键2秒钟以上，便可将当前PV值设置为0（LCD第三行显示：PV=0）。3、变送器参数设置a、4mA点有源迁移开锁后，在正常测量模式下，对变送器施加4mA所对应
