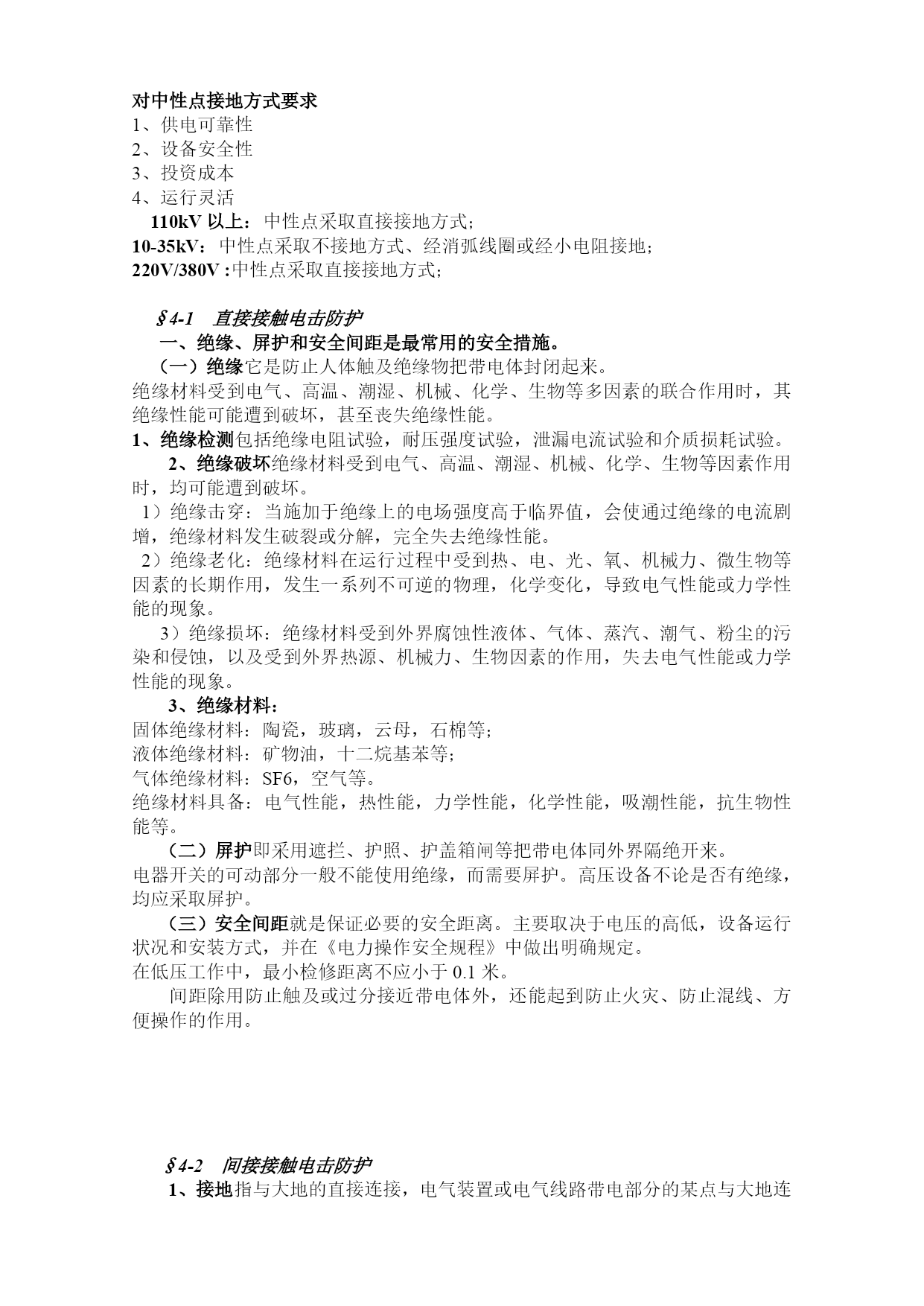

电气安全技术知识选用教材：全国特种作业人员安全技术培训考核统编教材电工作业初训（修订版）目录第四章防触电技术P.86第一节直接接触电击防护第二节间接接触电击防护第三节双重绝缘、安全电压和漏电保护复习：什么是触电？触电是人体直接或间接接触到带电体，电流通过人体造成的。1、电击是指电流通过人体，破坏心脏、肺及神经系统的正常功能。2、电伤是指电流的热效应、化学效用和机械效应对人体的伤害；主要是指电弧烧伤、熔化金属溅出烫伤等。3、电磁伤害是指在高频磁场的作用下，会出现头晕、乏力、记忆力减退、失眠多梦等神经系统的症状。电击是指电流通过人体，引起针刺感、压迫感、打击感、痉挛、疼痛、血压升高、昏迷、心律不齐、心室颤动等症状。使人受到不同程度的伤害，严重时会造成死亡，触电事故绝大部分是电击造成。电伤是由电流转换成其他形式的能量（热能、化学能、机械能等）作用于人体时，所造成的伤害，如电弧烧伤、烫伤）。复习：为什么会发生触电事故？发生触电事故的原因有五个方面：（1）缺乏电气安全知识；（2）违反操作规程；（3）运行设备不合格；（4）维修不善；（5）偶然因素。复习：电流伤害人体的因素伤害程度一般与下面几个因素有关：(1)通过人体电流的大小；(2)电流通过人体时间的长短；(3)电流通过人体的部位；(4)通过人体电流的频率；(5)触电者的身体状况。复习：触电原因及预防措施（1）线路架设不合规格；（2）电气操作制度不严格；（3）用电设备不合要求；（4）用电不规范。直接触电:人体直接接触或过分接近带电体而触电；间接触电:人体触及正常时不带电而发生故障时才带电的金属导体。电力系统中性点接地方式是指中性点与大地之间的连接关系。对中性点接地方式要求1、供电可靠性2、设备安全性3、投资成本4、运行灵活110kV以上：中性点采取直接接地方式；10-35kV：中性点采取不接地方式、经消弧线圈或经小电阻接地；220V/380V:中性点采取直接接地方式；§4-1直接接触电击防护一、绝缘、屏护和安全间距是最常用的安全措施。（一）绝缘它是防止人体触及绝缘物把带电体封闭起来。绝缘材料受到电气、高温、潮湿、机械、化学、生物等多因素的联合作用时，其绝缘性能可能遭到破坏，甚至丧失绝缘性能。1、绝缘检测包括绝缘电阻试验，耐压强度试验，泄漏电流试验和介质损耗试验。2、绝缘破坏绝缘材料受到电气、高温、潮湿、机械、化学、生物等因素作用时，均可能遭到破坏。1）绝缘击穿：当施加于绝缘上的电场强度高于临界值，会使通过绝缘的电流剧增，绝缘材料发生破裂或分解，完全失去绝缘性能。2）绝缘老化：绝缘材料在运行过程中受到热、电、光、氧、机械力、微生物等因素的长期作用，发生一系列不可逆的物理，化学变化，导致电气性能或力学性能的现象。3）绝缘损坏：绝缘材料受到外界腐蚀性液体、气体、蒸汽、潮气、粉尘的污染和侵蚀，以及受到外界热源、机械力、生物因素的作用，失去电气性能或力学性能的现象。3、绝缘材料：固体绝缘材料：陶瓷，玻璃，云母，石棉等；液体绝缘材料：矿物油，十二烷基苯等；气体绝缘材料：SF6，空气等。绝缘材料具备：电气性能，热性能，力学性能，化学性能，吸潮性能，抗生物性能等。（二）屏护即采用遮拦、护照、护盖箱闸等把带电体同外界隔绝开来。电器开关的可动部分一般不能使用绝缘，而需要屏护。高压设备不论是否有绝缘，均应采取屏护。（三）安全间距就是保证必要的安全距离。主要取决于电压的高低，设备运行状况和安装方式，并在《电力操作安全规程》中做出明确规定。在低压工作中，最小检修距离不应小于0.1米。间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用。§4-2间接接触电击防护1、接地指与大地的直接连接，电气装置或电气线路带电部分的某点与大地连接、电气装置或其它装置正常时不带电部分某点与大地的人为连接都叫接地。分为工作性接地和保护性接地。2、保护接地为了防止电气设备外露的不带电导体意外带电造成危险，将该电气设备经保护接地线与深埋在地下的接地体紧密连接起来的做法叫保护接地。由于绝缘破坏或其它原因而可能呈现危险电压的金属部分，都应采取保护接地措施。如电机、变压器、开关设备、照明器具及其它电气设备的金属外壳都应予以接地。一般低压系统中，保护接电电阻值应小于8Ω。3、保护接零就是把电气设备在正常情况下不带电的金属部分与电网的零线紧密地连接起来。注意，零线回路中不允许装设熔断器和开关。在三相四线制的电力系统中，通常是把电气设备的金属外壳同时接地、接零，这就是所谓的重复接地保护措施。4.对不同中性点接地时触电形式的分析1.两相触电2.单相触电(1)中性点直接
