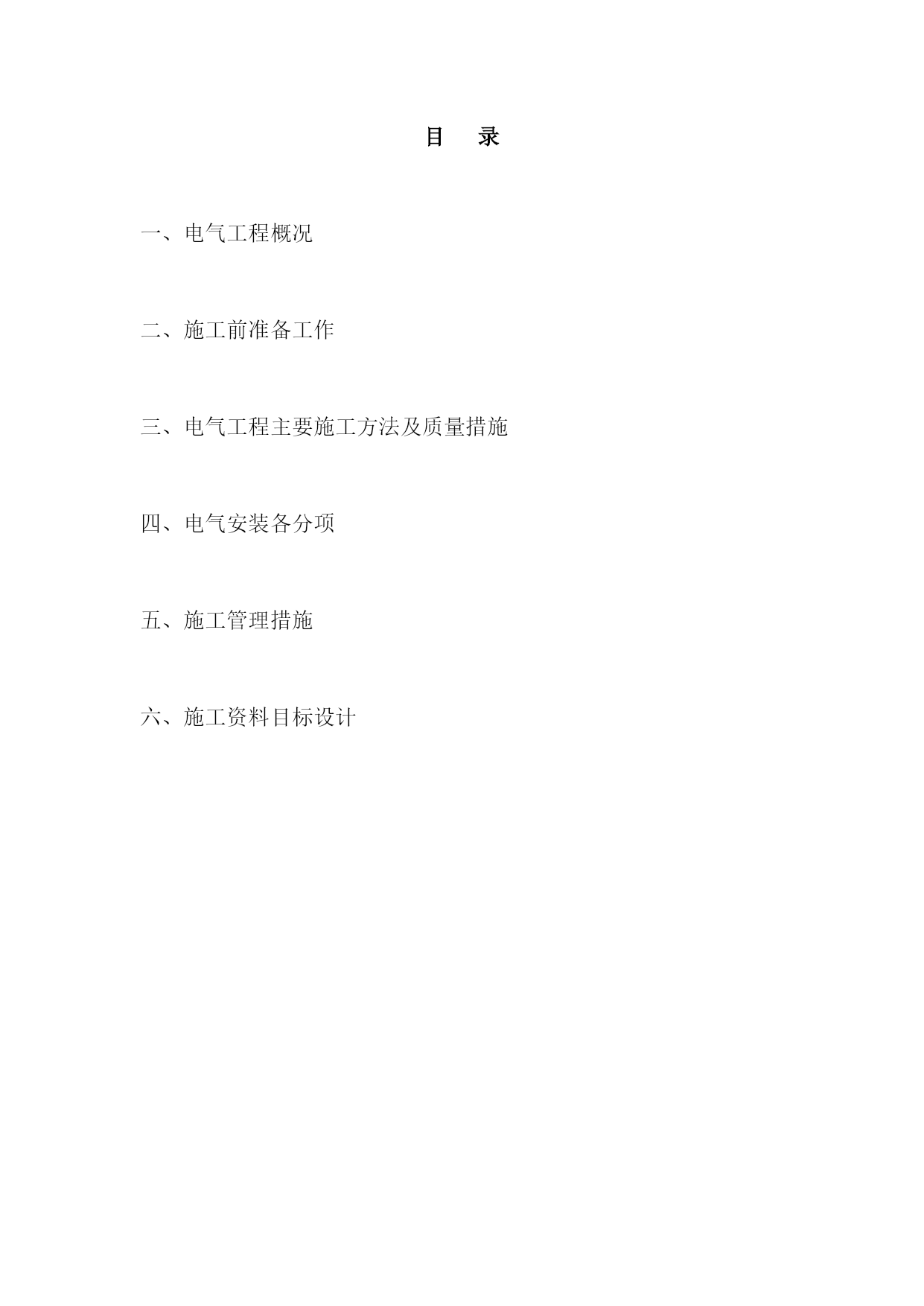

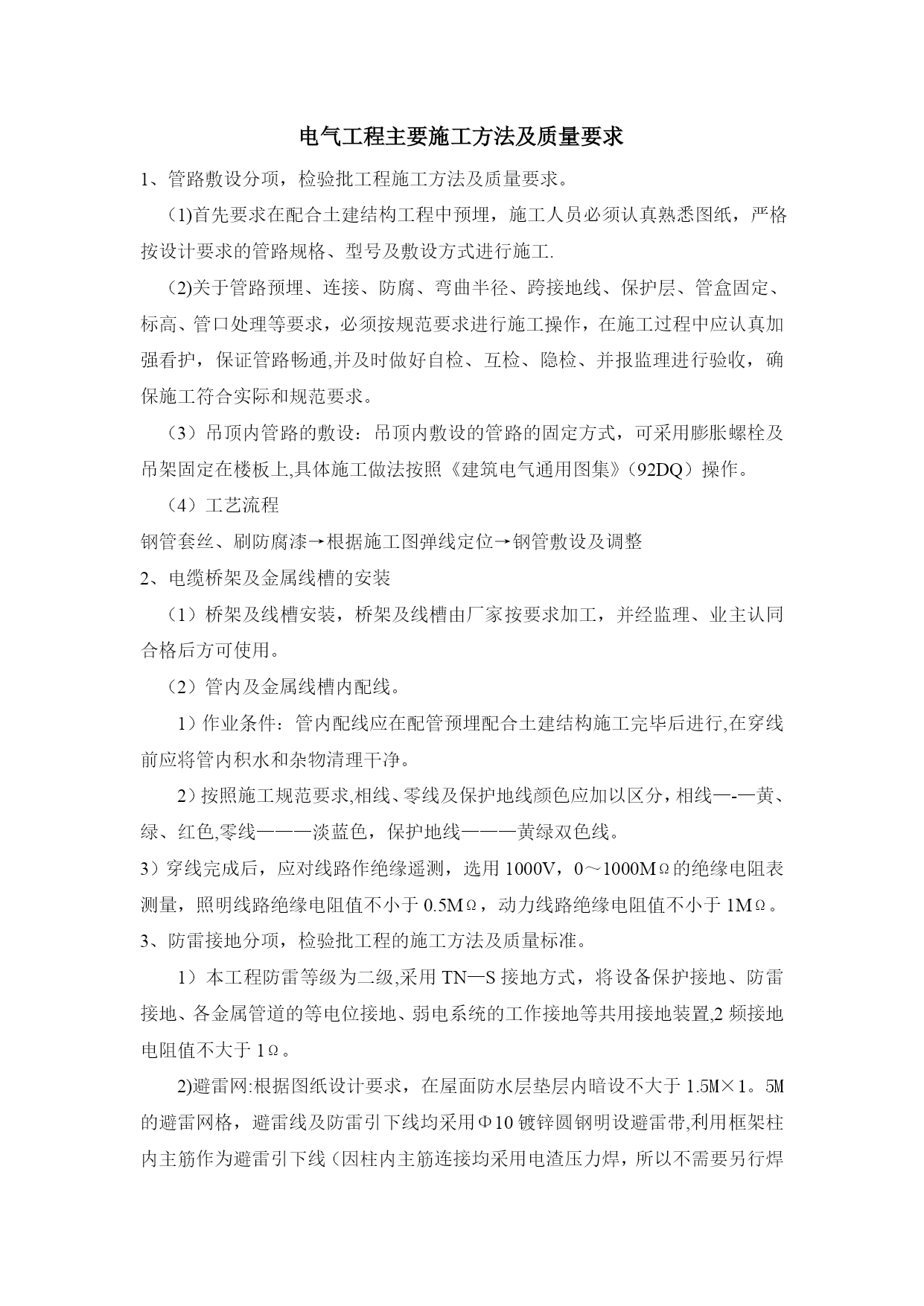

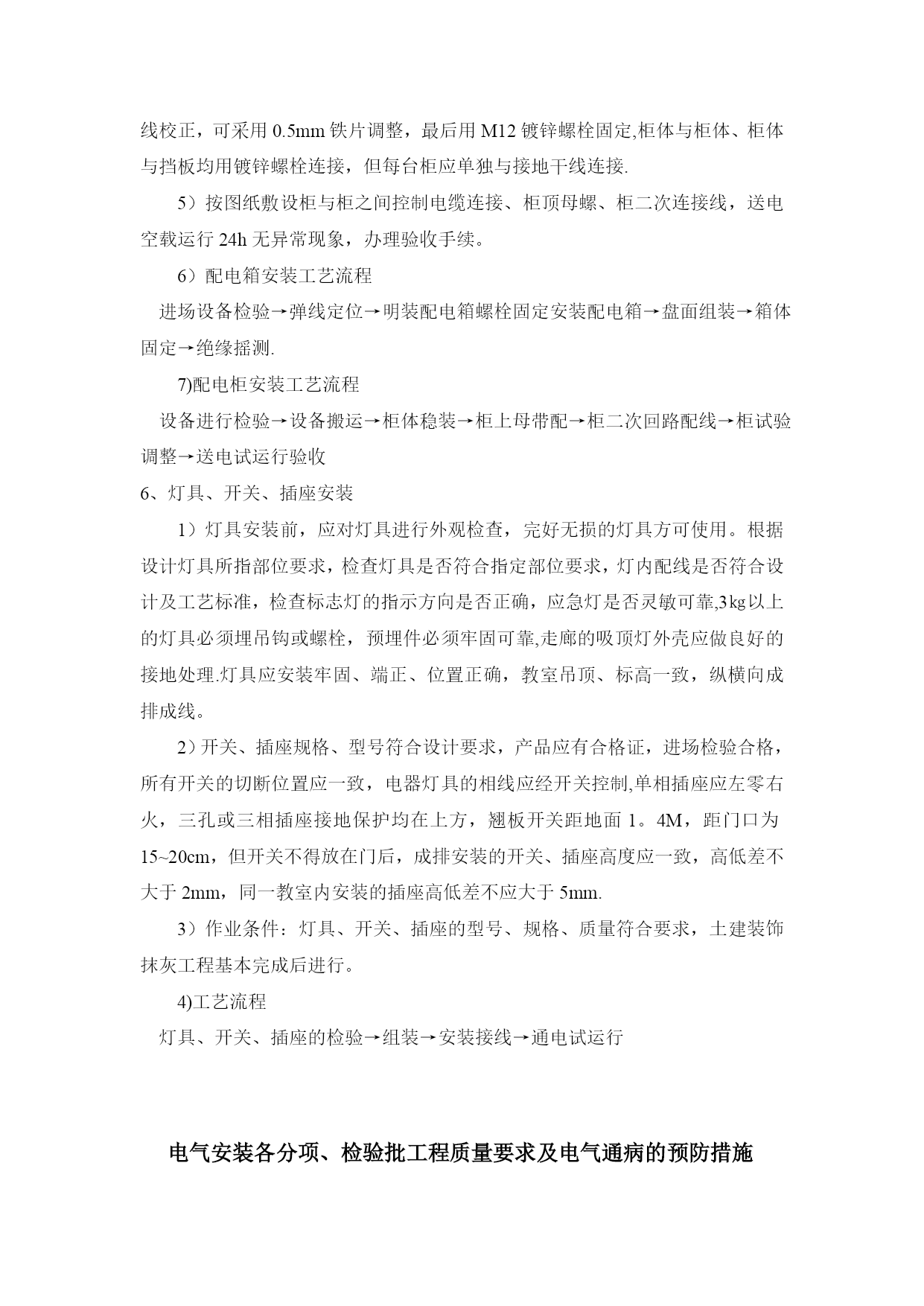

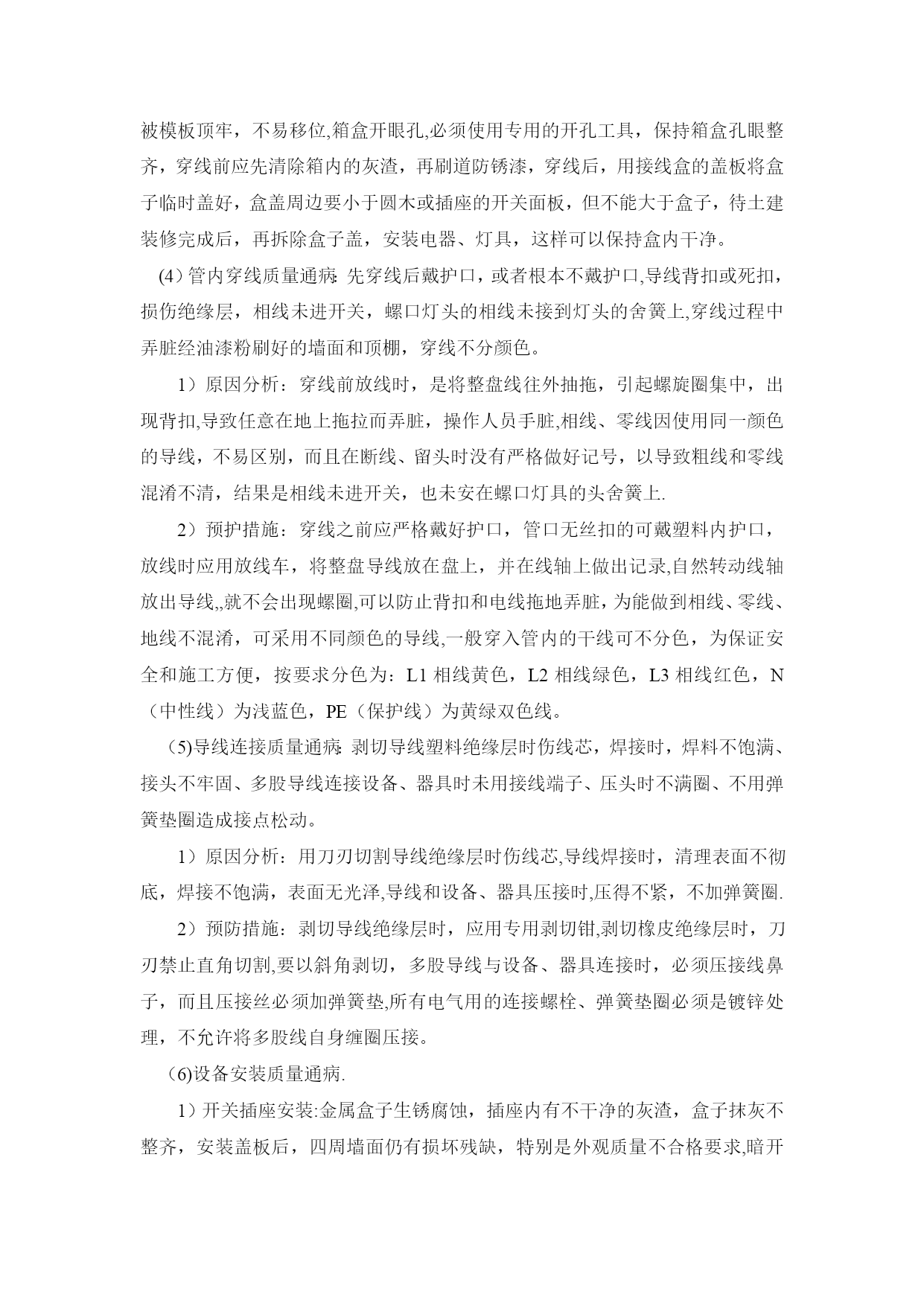

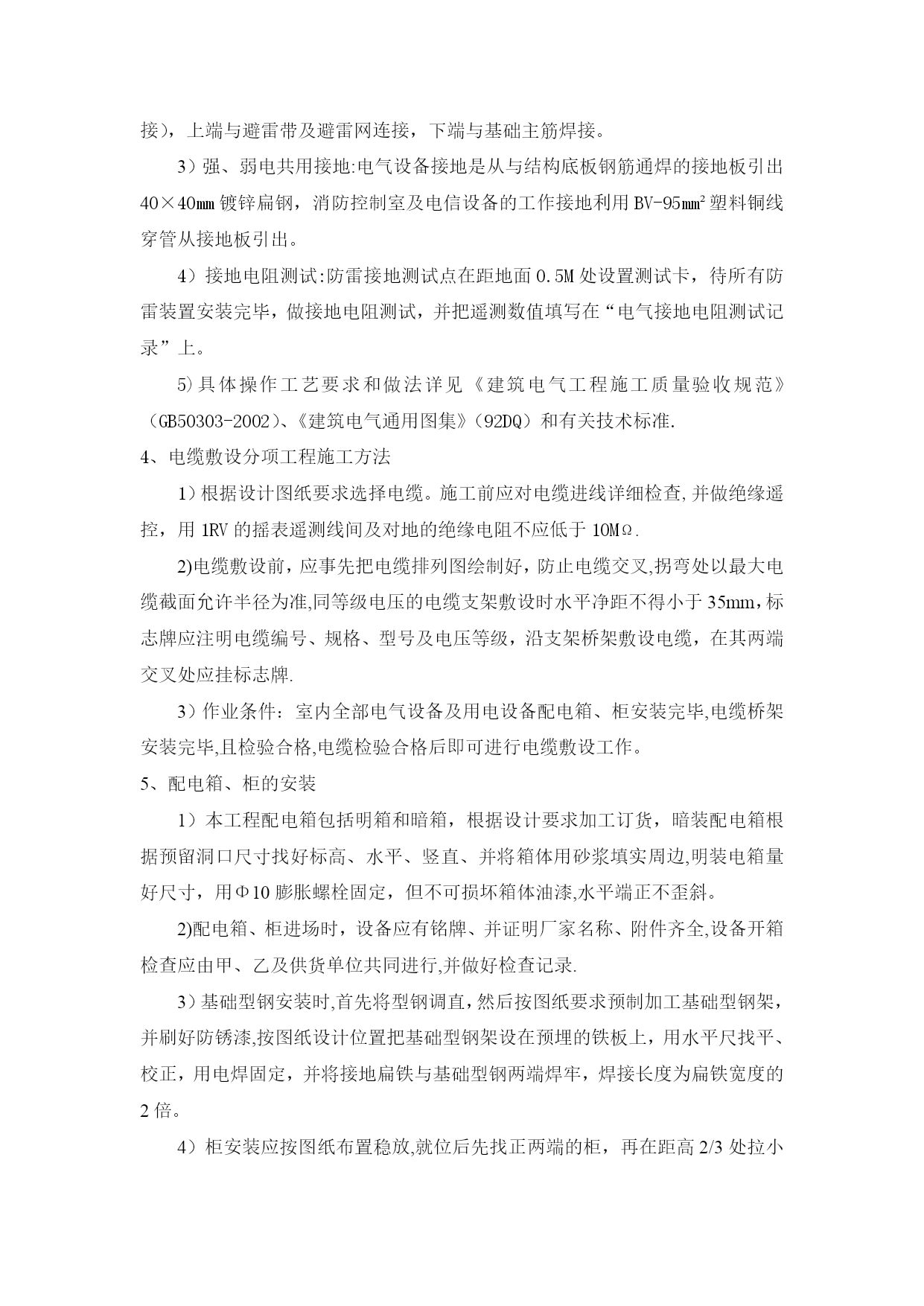

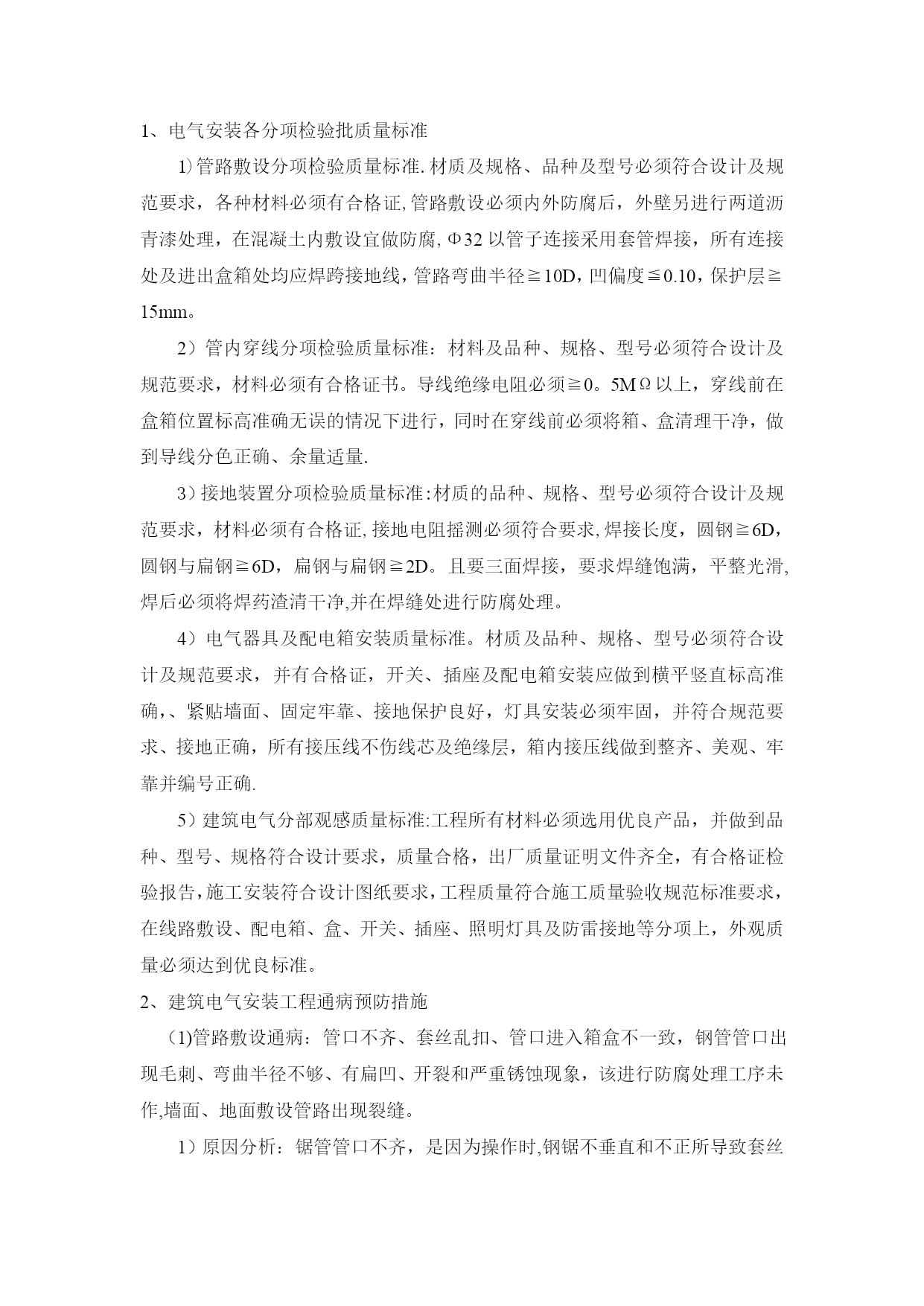

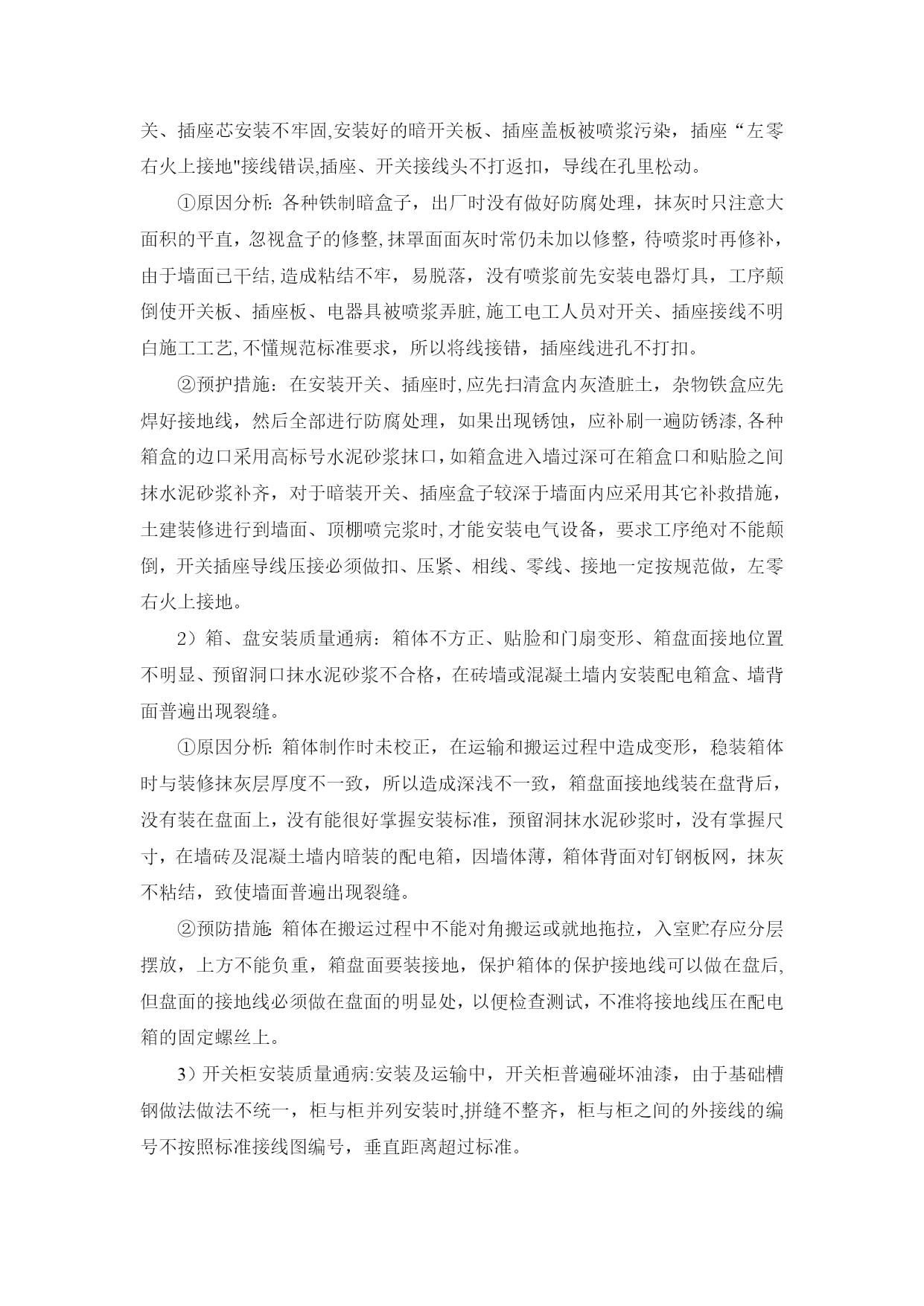

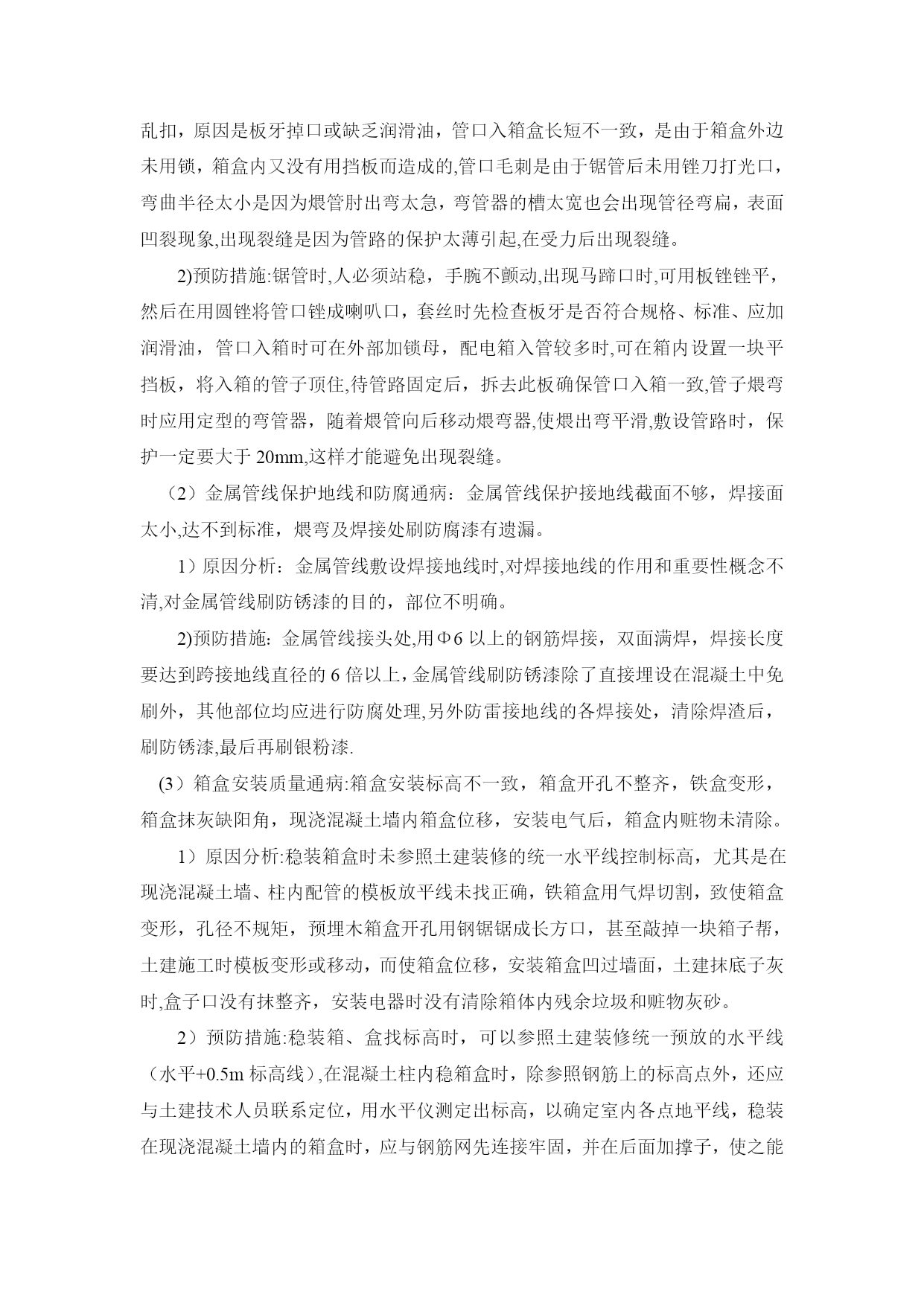

电气工程【实用文档】doc文档可直接使用可编辑，欢迎下载目录一、电气工程概况二、施工前准备工作三、电气工程主要施工方法及质量措施四、电气安装各分项五、施工管理措施六、施工资料目标设计一、电气工程概况1、本工程教学楼配电系统、照明系统、防雷接地系统、消防报警与控制系统、电视网络系统。2、电气工程主要有高低压变配电，供电电源由校园外10KV高压电源，经电缆沿托盘直接敷设至校园内变配电室。3、建筑竖向供配电设在电气竖井内，照明配电干线，空调与实验配电干线,采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱，由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2。5㎜²。4、防雷接地系统：本建筑按二级防雷设防，采用TN-S接地方式,将设备保护接地、防雷接地、各种金属管道等电位接地、弱电系统的工作接地等共用接地装置，要求工频接地电阻不大于1。5、消防报警与控制系统：消防值班室,内设有报警盘、控制盘，由中央控制设备引出线路至各教学楼楼层至各层消防端子箱，实现消防系统报警与联动控制。6、电视网络系统：本工程按设计，只预埋Φ20薄壁钢管，弱点安装,由专业部门进行施工。施工前准备1、技术准备工作施工前,专业技术人员必须详细熟悉施工图纸，对于发现问题在图纸会审时落实,然后要根据工程特点编制施工方案,根据施工方案提出材料计划，并向施工人员下达详细的技术交底.2、现场准备工作施工道路、施工用水、临电和现场、生产、办公、库房等临时用房,由项目部统一规划搭设，材料及施工人员与土建施工密切配合，做到材料随用随进3、人员准备工作施工人员上岗必须经过培训,掌握施工工艺、技术操作方法，考核合格后方可上岗,特殊工种必须持证上岗。电气工程主要施工方法及质量要求1、管路敷设分项，检验批工程施工方法及质量要求。（1)首先要求在配合土建结构工程中预埋，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工.（2)关于管路预埋、连接、防腐、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求，必须按规范要求进行施工操作，在施工过程中应认真加强看护，保证管路畅通,并及时做好自检、互检、隐检、并报监理进行验收，确保施工符合实际和规范要求。（3）吊顶内管路的敷设：吊顶内敷设的管路的固定方式，可采用膨胀螺栓及吊架固定在楼板上,具体施工做法按照《建筑电气通用图集》（92DQ）操作。（4）工艺流程钢管套丝、刷防腐漆→根据施工图弹线定位→钢管敷设及调整2、电缆桥架及金属线槽的安装（1）桥架及线槽安装，桥架及线槽由厂家按要求加工，并经监理、业主认同合格后方可使用。（2）管内及金属线槽内配线。1）作业条件：管内配线应在配管预埋配合土建结构施工完毕后进行,在穿线前应将管内积水和杂物清理干净。2）按照施工规范要求,相线、零线及保护地线颜色应加以区分，相线—-—黄、绿、红色,零线———淡蓝色，保护地线———黄绿双色线。3）穿线完成后，应对线路作绝缘遥测，选用1000V，0～1000MΩ的绝缘电阻表测量，照明线路绝缘电阻值不小于0.5MΩ，动力线路绝缘电阻值不小于1MΩ。3、防雷接地分项，检验批工程的施工方法及质量标准。1）本工程防雷等级为二级,采用TN—S接地方式，将设备保护接地、防雷接地、各金属管道的等电位接地、弱电系统的工作接地等共用接地装置,2频接地电阻值不大于1Ω。2)避雷网:根据图纸设计要求，在屋面防水层垫层内暗设不大于1.5M×1。5M的避雷网格，避雷线及防雷引下线均采用Φ10镀锌圆钢明设避雷带,利用框架柱内主筋作为避雷引下线（因柱内主筋连接均采用电渣压力焊，所以不需要另行焊接），上端与避雷带及避雷网连接，下端与基础主筋焊接。3）强、弱电共用接地:电气设备接地是从与结构底板钢筋通焊的接地板引出40×40mm镀锌扁钢，消防控制室及电信设备的工作接地利用BV-95mm²塑料铜线穿管从接地板引出。4）接地电阻测试:防雷接地测试点在距地面0.5M处设置测试卡，待所有防雷装置安装完毕，做接地电阻测试，并把遥测数值填写在“电气接地电阻测试记录”上。5)具体操作工艺要求和做法详见《建筑电气工程施工质量验收规范》（GB50303-2002）、《建筑电气通用图集》（92DQ）和有关技术标准.4、电缆敷设分项工程施工方法1）根据设计图纸要求选择电缆。施工前应对电缆进线详细检查,并做绝缘遥控，用1RV的摇表遥测线间及对地的绝缘电阻不应低于10MΩ.2)电缆敷设前，应事先把电缆排列图绘制好，防止电缆交叉,拐弯处以最大电缆截面允许半径为准,同等级电压的电缆支架敷设时水平净距不得小于35mm，标志牌应注明电缆编号、规格、型号及电压等级，沿支
