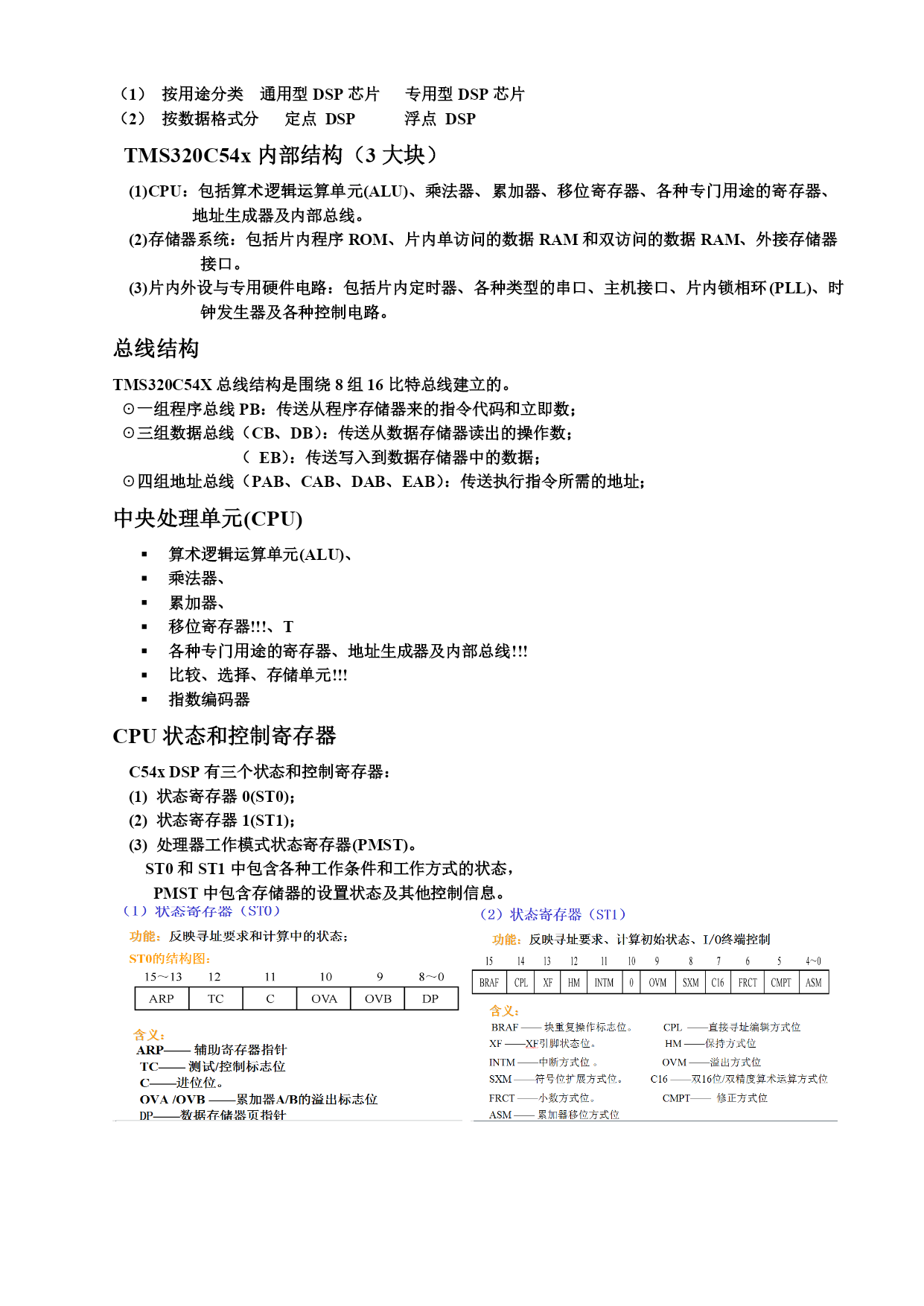

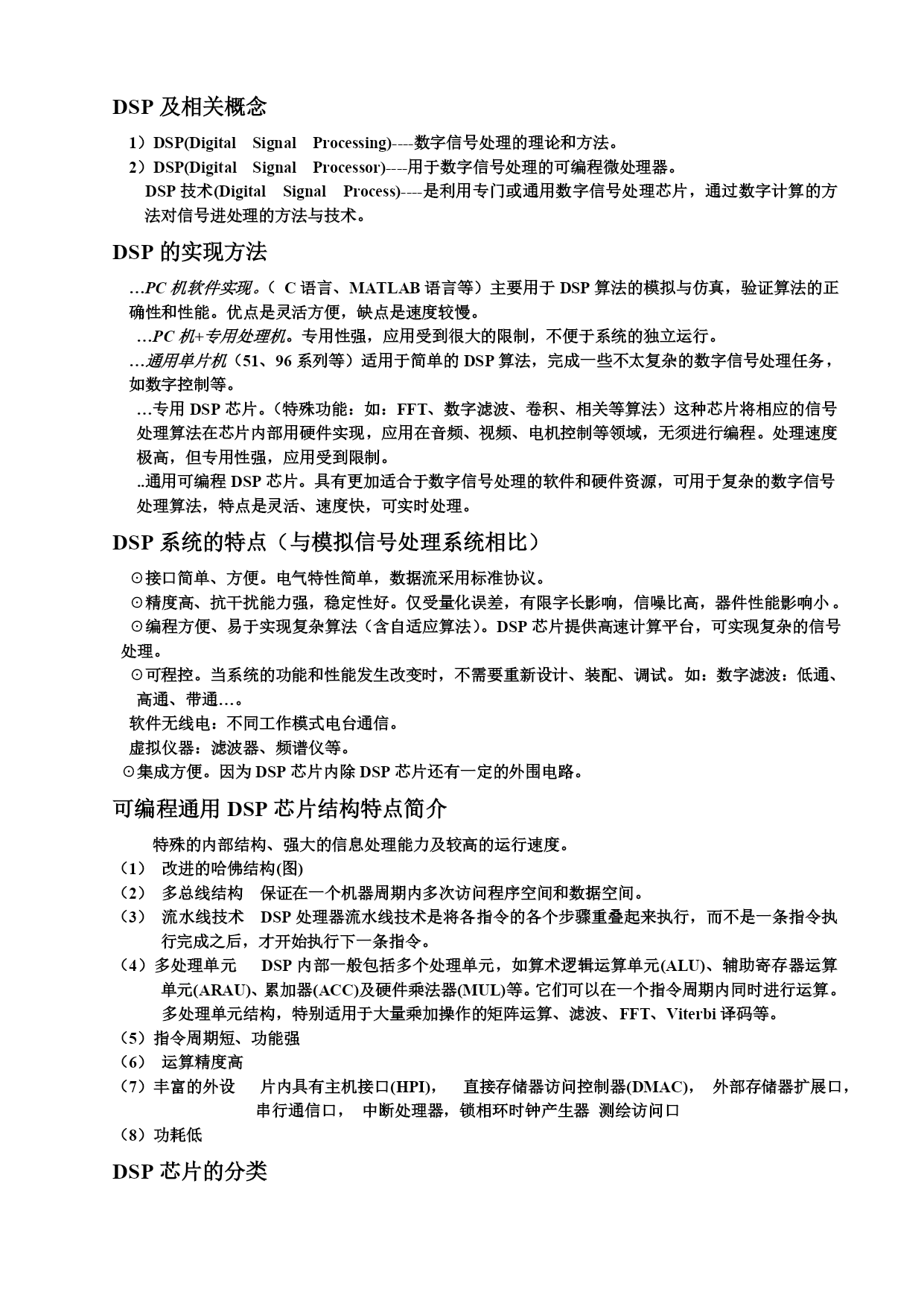

DSP及相关概念1）DSP(DigitalSignalProcessing)----数字信号处理的理论和方法。2）DSP(DigitalSignalProcessor)----用于数字信号处理的可编程微处理器。DSP技术(DigitalSignalProcess)----是利用专门或通用数字信号处理芯片，通过数字计算的方法对信号进处理的方法与技术。DSP的实现方法…PC机软件实现。（C语言、MATLAB语言等）主要用于DSP算法的模拟与仿真，验证算法的正确性和性能。优点是灵活方便，缺点是速度较慢。…PC机+专用处理机。专用性强，应用受到很大的限制，不便于系统的独立运行。…通用单片机（51、96系列等）适用于简单的DSP算法，完成一些不太复杂的数字信号处理任务，如数字控制等。…专用DSP芯片。（特殊功能：如：FFT、数字滤波、卷积、相关等算法）这种芯片将相应的信号处理算法在芯片内部用硬件实现，应用在音频、视频、电机控制等领域，无须进行编程。处理速度极高，但专用性强，应用受到限制。..通用可编程DSP芯片。具有更加适合于数字信号处理的软件和硬件资源，可用于复杂的数字信号处理算法，特点是灵活、速度快，可实时处理。DSP系统的特点（与模拟信号处理系统相比）☉接口简单、方便。电气特性简单，数据流采用标准协议。☉精度高、抗干扰能力强，稳定性好。仅受量化误差，有限字长影响，信噪比高，器件性能影响小。☉编程方便、易于实现复杂算法（含自适应算法）。DSP芯片提供高速计算平台，可实现复杂的信号处理。☉可程控。当系统的功能和性能发生改变时，不需要重新设计、装配、调试。如：数字滤波：低通、高通、带通…。软件无线电：不同工作模式电台通信。虚拟仪器：滤波器、频谱仪等。☉集成方便。因为DSP芯片内除DSP芯片还有一定的外围电路。可编程通用DSP芯片结构特点简介特殊的内部结构、强大的信息处理能力及较高的运行速度。（1）改进的哈佛结构(图)（2）多总线结构保证在一个机器周期内多次访问程序空间和数据空间。（3）流水线技术DSP处理器流水线技术是将各指令的各个步骤重叠起来执行，而不是一条指令执行完成之后，才开始执行下一条指令。（4）多处理单元DSP内部一般包括多个处理单元，如算术逻辑运算单元(ALU)、辅助寄存器运算单元(ARAU)、累加器(ACC)及硬件乘法器(MUL)等。它们可以在一个指令周期内同时进行运算。多处理单元结构，特别适用于大量乘加操作的矩阵运算、滤波、FFT、Viterbi译码等。（5）指令周期短、功能强（6）运算精度高（7）丰富的外设片内具有主机接口(HPI)，直接存储器访问控制器(DMAC)，外部存储器扩展口，串行通信口，中断处理器，锁相环时钟产生器测绘访问口（8）功耗低DSP芯片的分类（1）按用途分类通用型DSP芯片专用型DSP芯片（2）按数据格式分定点DSP浮点DSPTMS320C54x内部结构（3大块）(1)CPU：包括算术逻辑运算单元(ALU)、乘法器、累加器、移位寄存器、各种专门用途的寄存器、地址生成器及内部总线。(2)存储器系统：包括片内程序ROM、片内单访问的数据RAM和双访问的数据RAM、外接存储器接口。(3)片内外设与专用硬件电路：包括片内定时器、各种类型的串口、主机接口、片内锁相环(PLL)、时钟发生器及各种控制电路。总线结构TMS320C54X总线结构是围绕8组16比特总线建立的。☉一组程序总线PB：传送从程序存储器来的指令代码和立即数；☉三组数据总线（CB、DB）：传送从数据存储器读出的操作数；（EB）：传送写入到数据存储器中的数据；☉四组地址总线（PAB、CAB、DAB、EAB）：传送执行指令所需的地址；中央处理单元(CPU)算术逻辑运算单元(ALU)、乘法器、累加器、移位寄存器!!!、T各种专门用途的寄存器、地址生成器及内部总线!!!比较、选择、存储单元!!!指数编码器CPU状态和控制寄存器C54xDSP有三个状态和控制寄存器：(1)状态寄存器0(ST0)；(2)状态寄存器1(ST1)；(3)处理器工作模式状态寄存器(PMST)。ST0和ST1中包含各种工作条件和工作方式的状态，PMST中包含存储器的设置状态及其他控制信息。运算部件(6个)（1）算术逻辑单元（ALU）功能：①C54X使用40bit的ALU和2个40bit累加器（A、B）完成二进制补码的算术运算：②ALU可完成布尔运算；③同时完成两个16bit运算（具有两个16位的ALU）（2）累加器(40位）功能：存放参加运算的数据或存放运算的结果（ALU或MAC）组成：三个部分（保护位作用：数据位余量，防止溢出，迭代运算）
