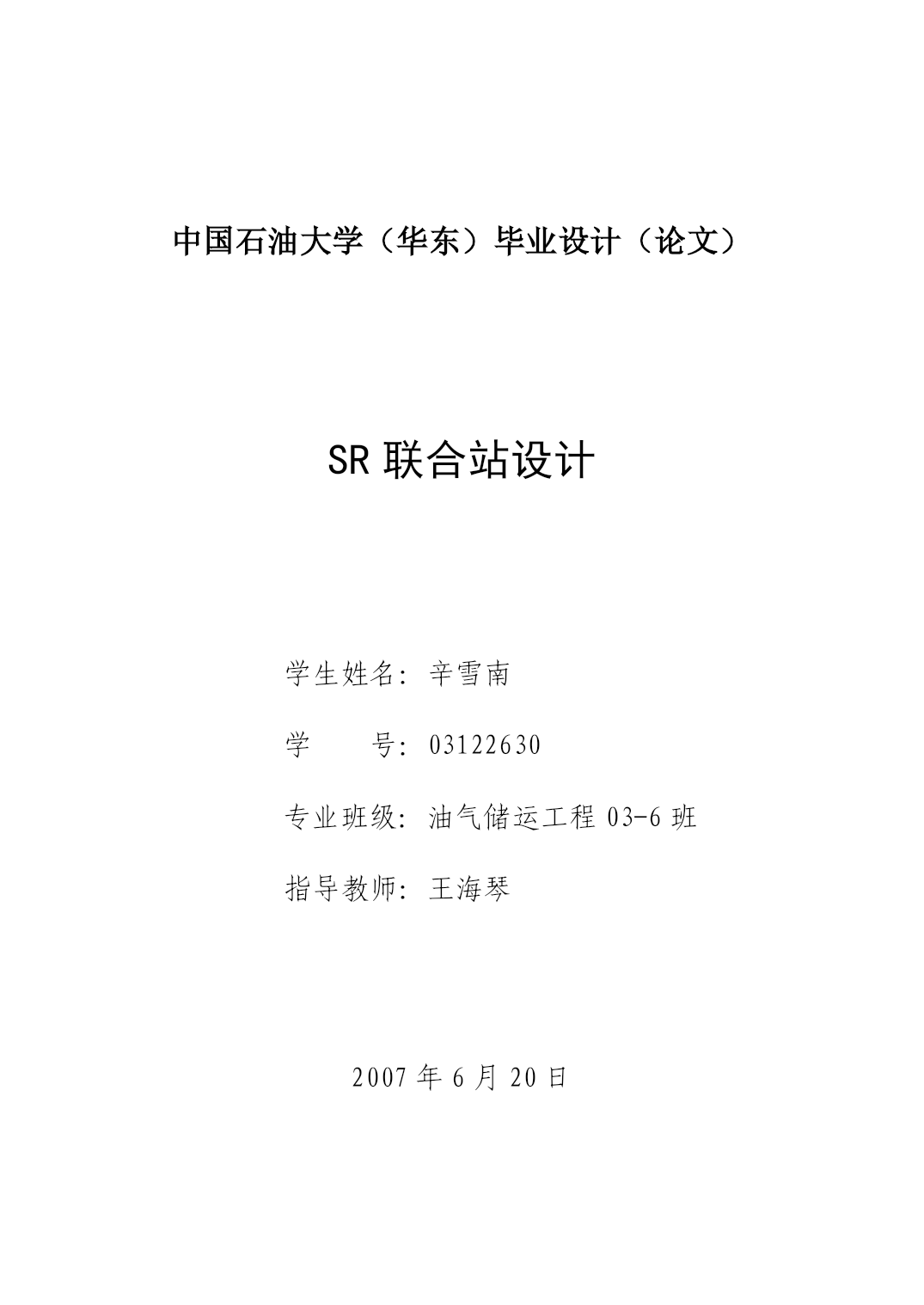

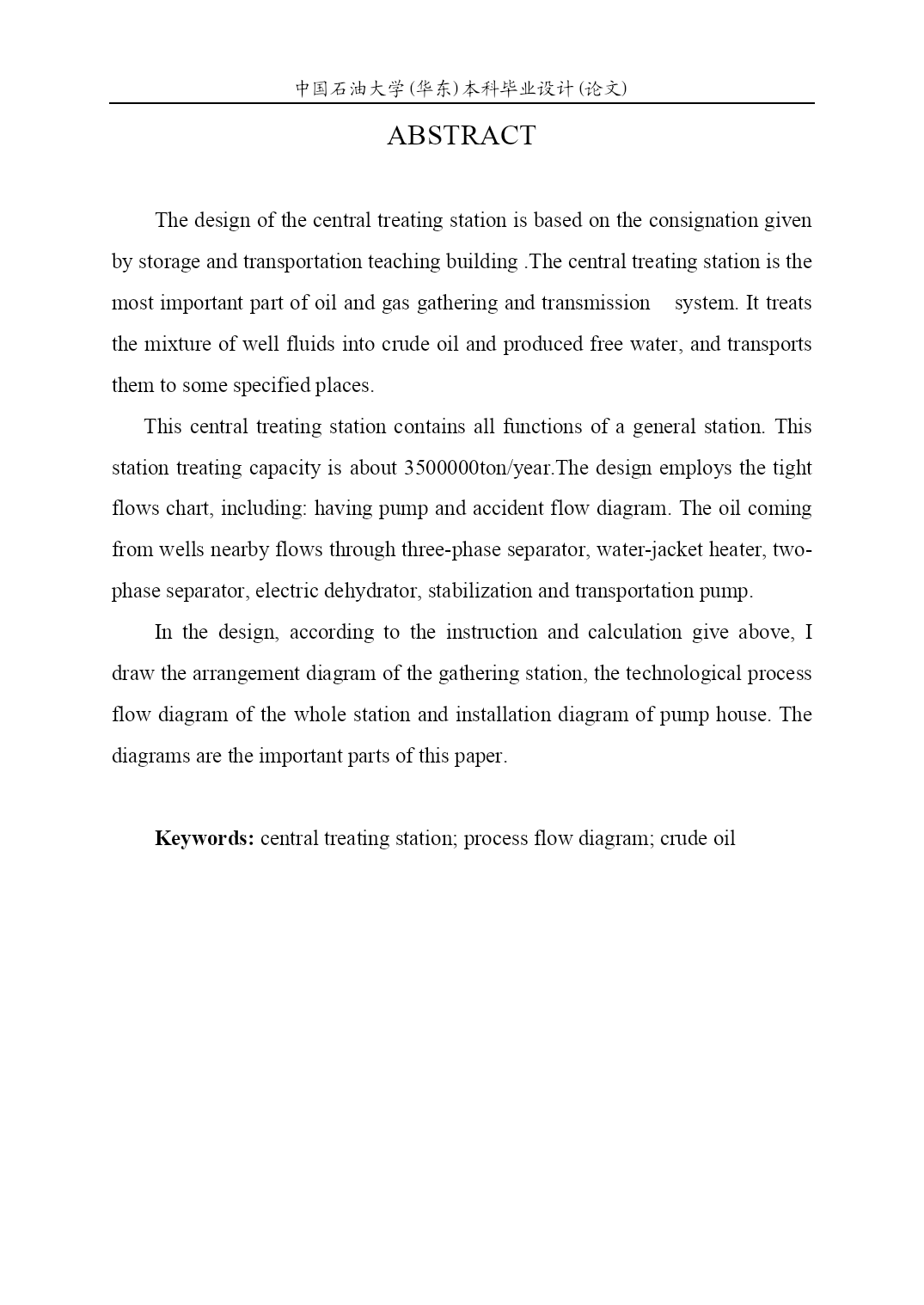

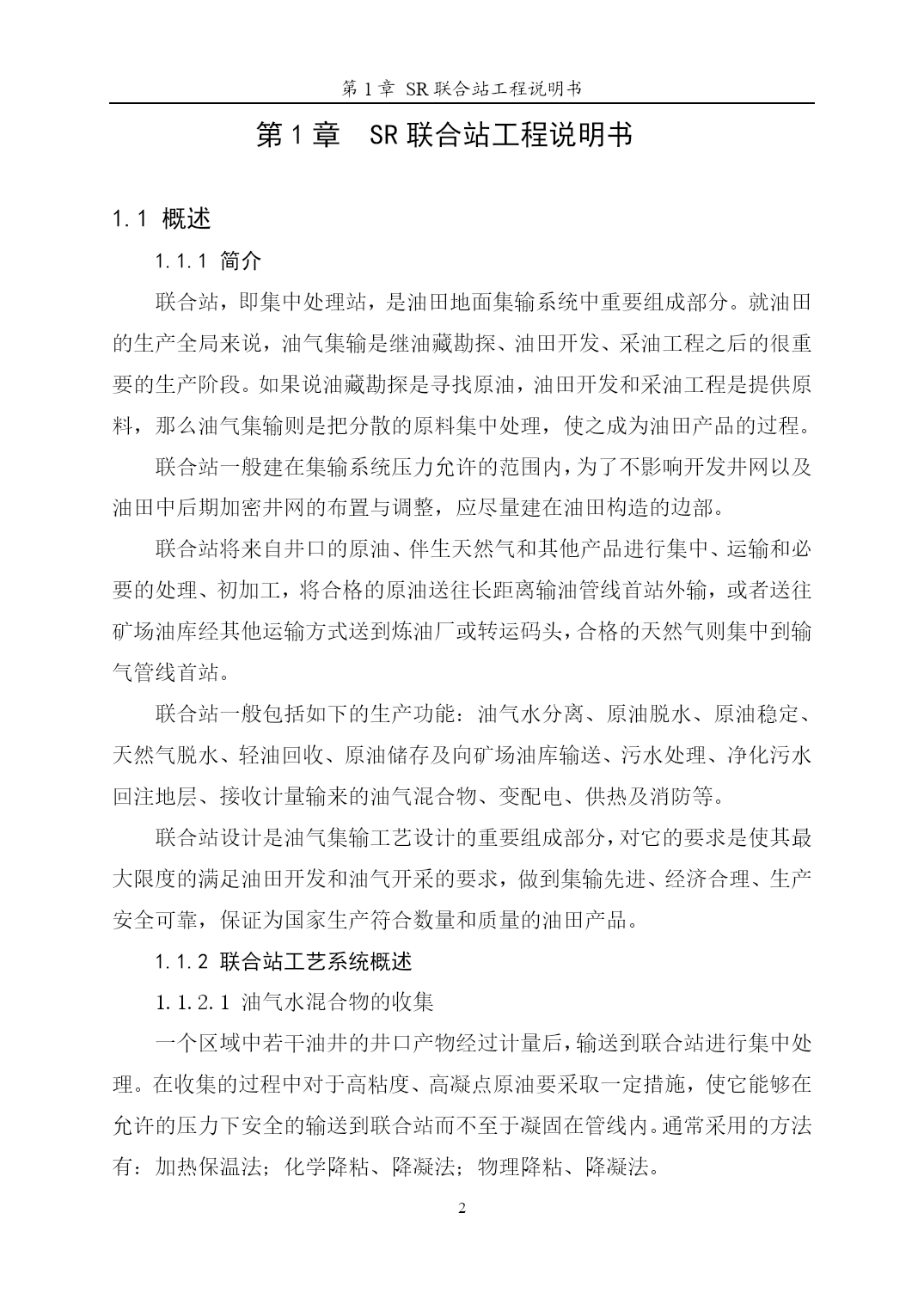

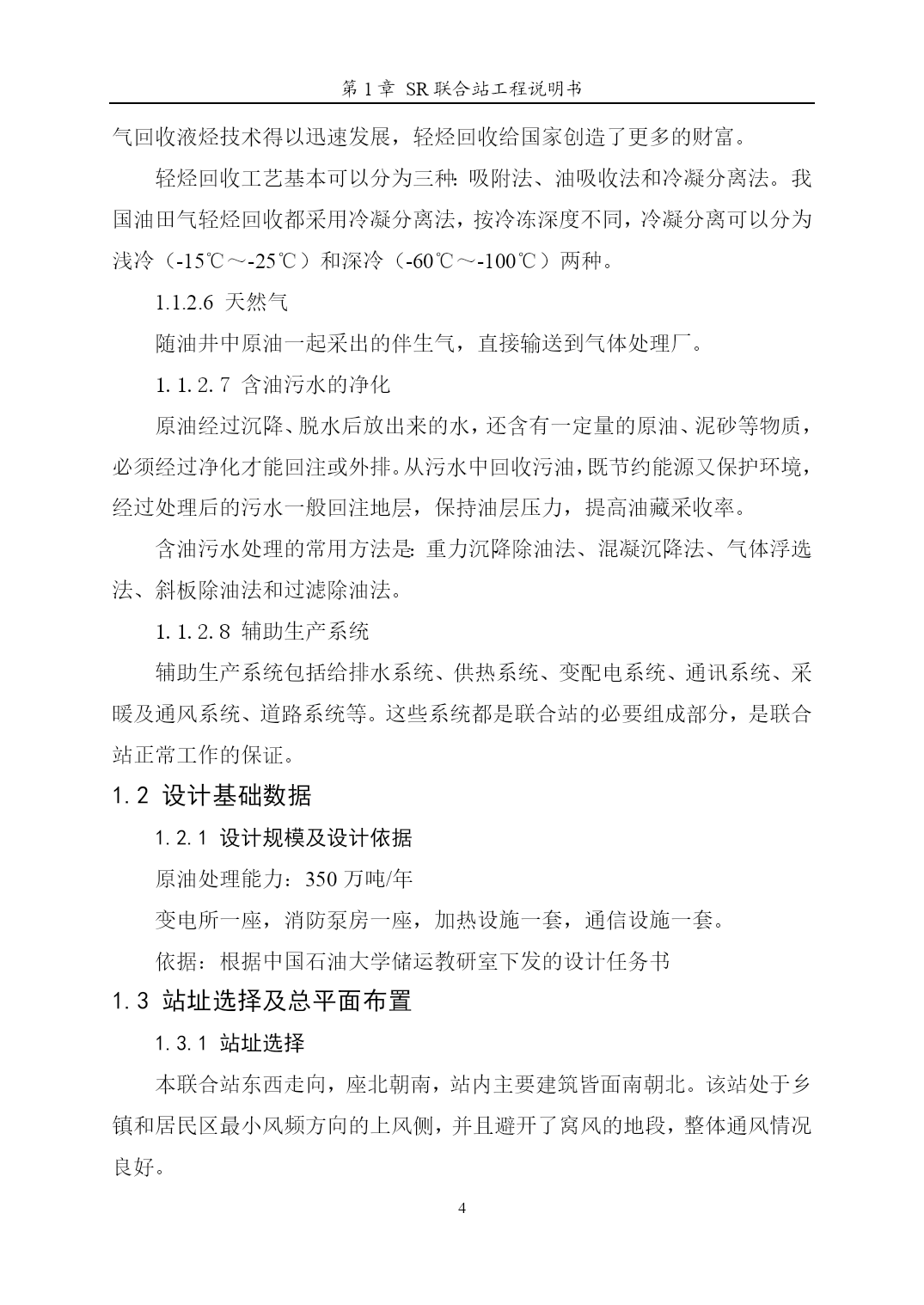

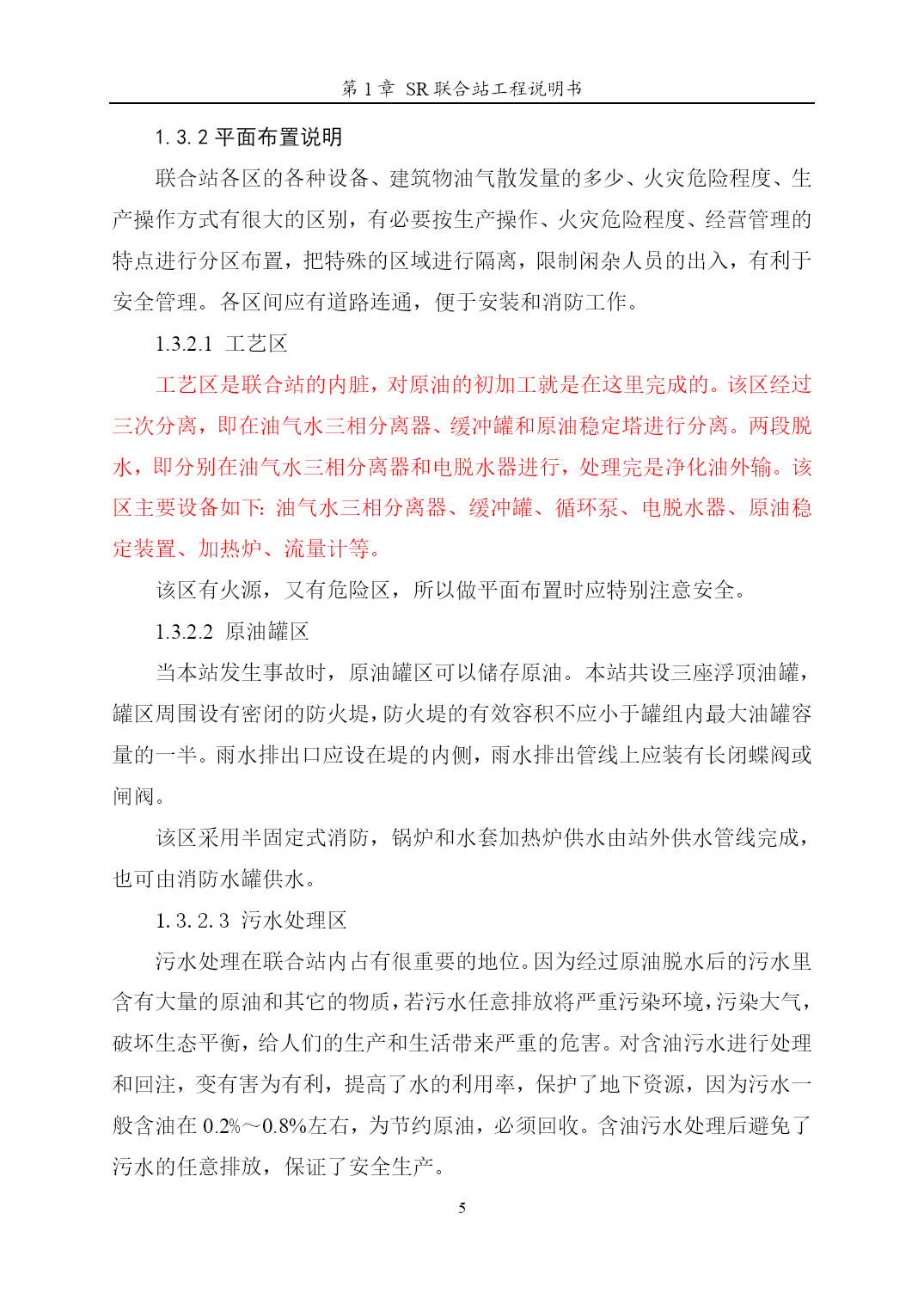

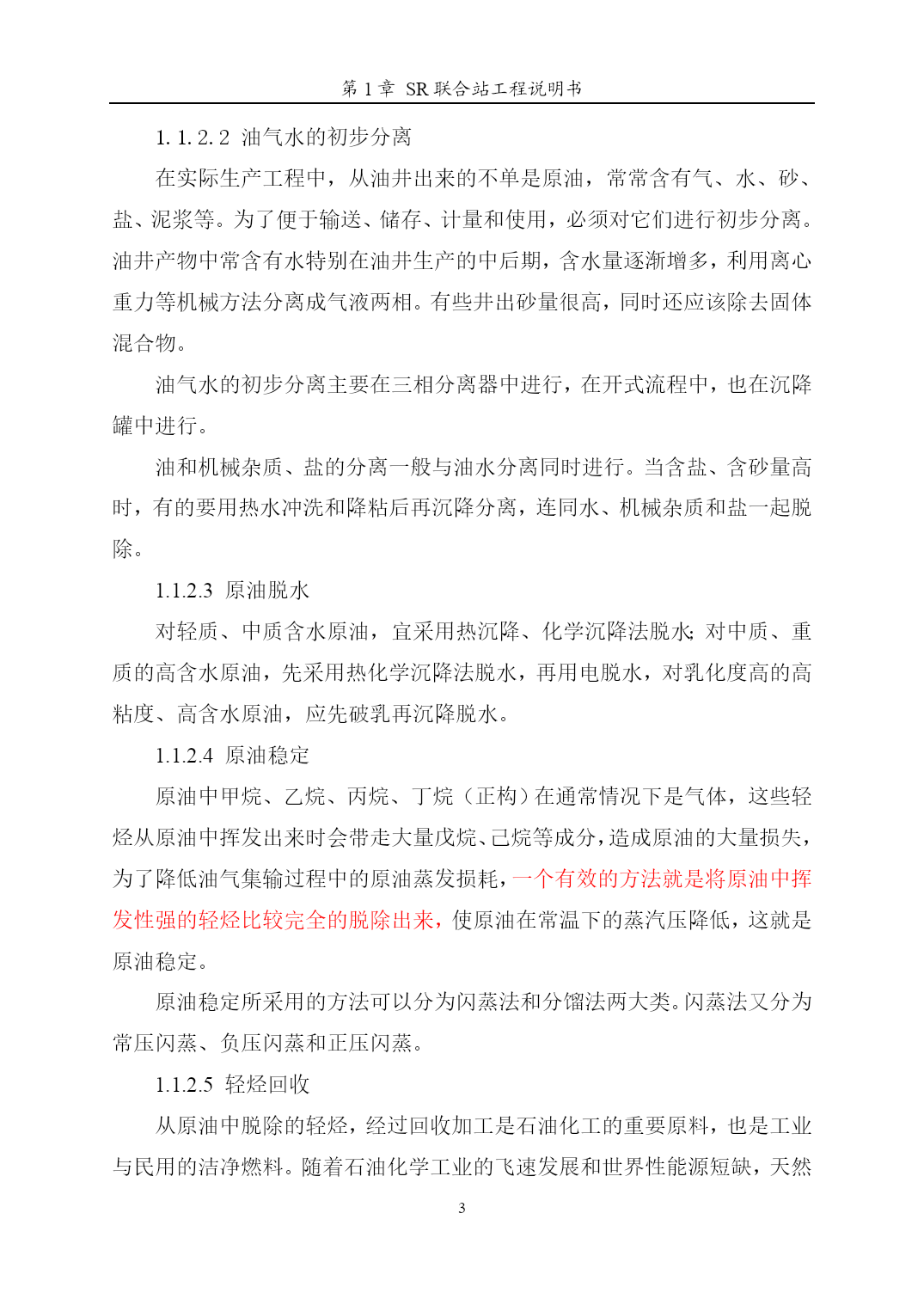

中国石油大学(华东)本科毕业设计(论文)中国石油大学（华东）毕业设计（论文）SR联合站设计学生姓名：辛雪南学号：03122630专业班级：油气储运工程03-6班指导教师：王海琴2007年6月20日中国石油大学(华东)本科毕业设计(论文)摘要本联合站的设计是以储运教研室给定的任务书为依据进行的。联合站是油田地面集输系统中重要的组成部分。联合站将来自井口的原油等进行必要的处理，然后将合格的原油运往特定的场所。本联合站担负着附近各采油队的油、水的处理，处理能力为350万吨/年。在设计过程中，参阅了联合站设计的许多相关资料和规范，以及与本站相关的设计参数。本站采用密闭生产流程，包括有泵和事故流程。站外来油经三相分离器、缓冲罐、循环泵、电脱水器、加热炉、稳定塔、外输泵等之后外输。在设计过程中，我首先阅读了相关资料以及往届学生的论文，并完成了有关基本参数的站内水力、热力计算以及三相分离器、油气分离器、电脱水器、加热炉的选型和校核，并进行了罐区计算，选取了浮顶油罐；接下来绘制了联合站平面布置图，联合站工艺流程图；之后又进行了站内管线的选取，以及外输泵和脱水泵的选取。据此，设计了泵房安装图，最后完成了外文文献翻译。至此就基本完成了这次设计任务。关键词：联合站；密闭流程；电脱；分离器ABSTRACTThedesignofthecentraltreatingstationisbasedontheconsignationgivenbystorageandtransportationteachingbuilding.Thecentraltreatingstationisthemostimportantpartofoilandgasgatheringandtransmissionsystem.Ittreatsthemixtureofwellfluidsintocrudeoilandproducedfreewater,andtransportsthemtosomespecifiedplaces.Thiscentraltreatingstationcontainsallfunctionsofageneralstation.Thisstationtreatingcapacityisabout3500000ton/year.Thedesignemploysthetightflowschart,including:havingpumpandaccidentflowdiagram.Theoilcomingfromwellsnearbyflowsthroughthree-phaseseparator,water-jacketheater,two-phaseseparator,electricdehydrator,stabilizationandtransportationpump.Inthedesign,accordingtotheinstructionandcalculationgiveabove,Idrawthearrangementdiagramofthegatheringstation,thetechnologicalprocessflowdiagramofthewholestationandinstallationdiagramofpumphouse.Thediagramsaretheimportantpartsofthispaper.Keywords:centraltreatingstation;processflowdiagram;crudeoil中国石油大学（华东）本科毕业设计（论文）目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc170181589"前言1HYPERLINK\l"_Toc170181590"第1章SR联合站工程说明书PAGEREF_Toc170181590\h2HYPERLINK\l"_Toc170181591"1.1概述PAGEREF_Toc170181591\h2HYPERLINK\l"_Toc170181592"1.1.1简介PAGEREF_Toc170181592\h2HYPERLINK\l"_Toc170181593"1.1.2联合站工艺系统概述PAGEREF_Toc170181593\h2HYPERLINK\l"_Toc170181594"1.2设计基础数据PAGEREF_Toc170181594\h4HYPERLINK\l"_Toc170181595"1.2.1设计规模及设计依据PAGEREF_Toc170181595\h4
