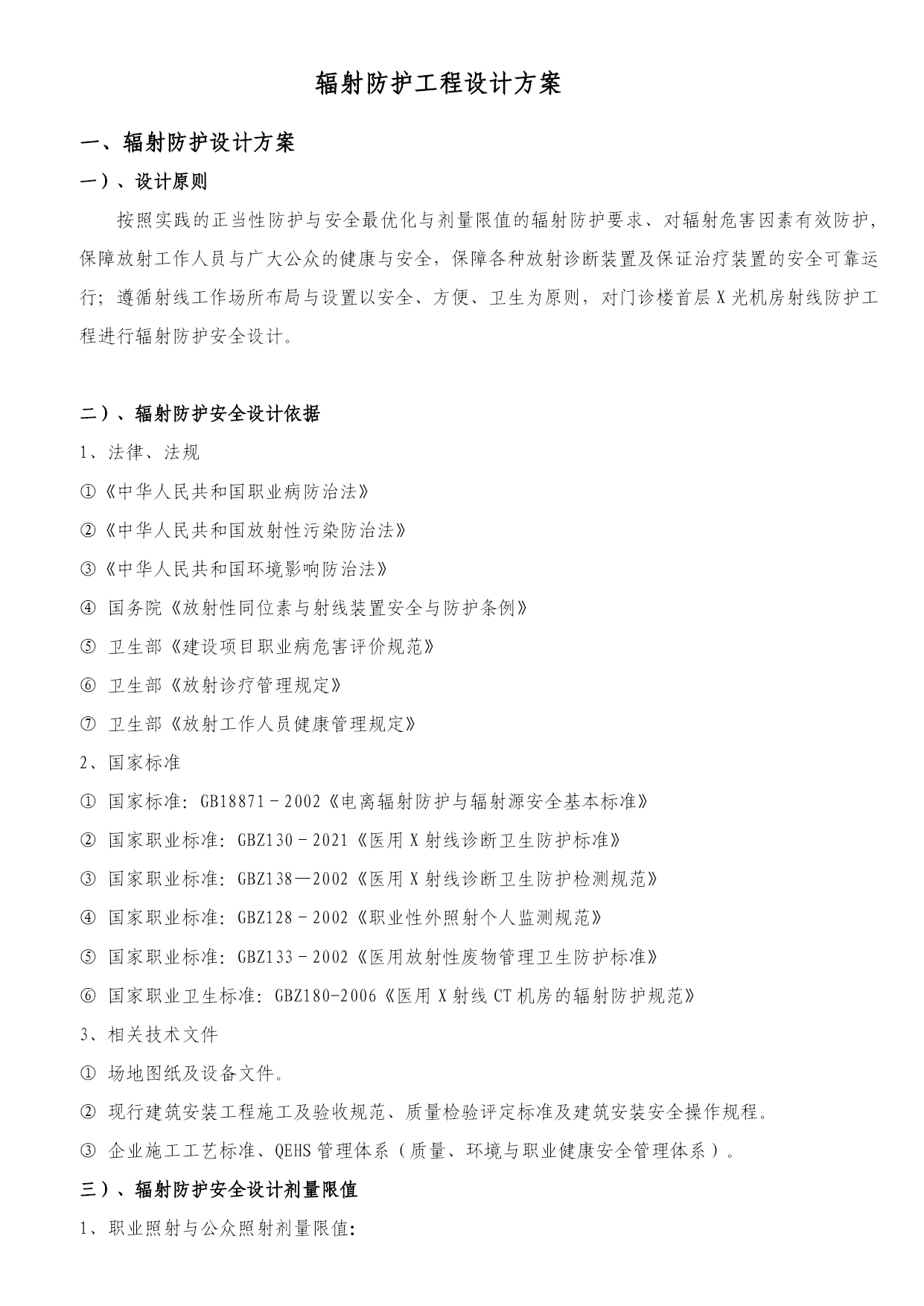

防辐射设计方案文件实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）辐射防护工程设计方案一、辐射防护设计方案一）、设计原则按照实践的正当性防护与安全最优化与剂量限值的辐射防护要求、对辐射危害因素有效防护,保障放射工作人员与广大公众的健康与安全，保障各种放射诊断装置及保证治疗装置的安全可靠运行；遵循射线工作场所布局与设置以安全、方便、卫生为原则，对门诊楼首层X光机房射线防护工程进行辐射防护安全设计。二）、辐射防护安全设计依据1、法律、法规①《中华人民共和国职业病防治法》②《中华人民共和国放射性污染防治法》③《中华人民共和国环境影响防治法》④国务院《放射性同位素与射线装置安全与防护条例》⑤卫生部《建设项目职业病危害评价规范》⑥卫生部《放射诊疗管理规定》=7\*GB3⑦卫生部《放射工作人员健康管理规定》2、国家标准①国家标准：GB18871－2002《电离辐射防护与辐射源安全基本标准》②国家职业标准：GBZ130－2021《医用X射线诊断卫生防护标准》③国家职业标准：GBZ138—2002《医用X射线诊断卫生防护检测规范》④国家职业标准：GBZ128－2002《职业性外照射个人监测规范》⑤国家职业标准：GBZ133－2002《医用放射性废物管理卫生防护标准》⑥国家职业卫生标准：GBZ180-2006《医用X射线CT机房的辐射防护规范》3、相关技术文件①场地图纸及设备文件。②现行建筑安装工程施工及验收规范、质量检验评定标准及建筑安装安全操作规程。③企业施工工艺标准、QEHS管理体系（质量、环境与职业健康安全管理体系）。三）、辐射防护安全设计剂量限值1、职业照射与公众照射剂量限值：a、职业照射剂量限制：年平均有效剂量为20mSv;确定年剂量目标管理值为5mSv.b、公众照射剂量限值：年有效剂量为1mSv;确定年剂量目标管理值为0。3mSv2、屏蔽防护剂量限值：a、放射工作人员剂量限值为1μSv/h（控制室）b、公众人员剂量限值为1μSv/h。四)、辐射防护安全设计技术参数:=1\＊GB3①诊断设备：胃肠机=2\*GB3②最高管电流:500mA=3\＊GB3③瞬间负载功率：112.5千伏安100千伏安=4\＊GB3④最高电压：380v、容量:30Kv、频率：50Hz、内阻：0.2-0。5Ω=5\＊GB3⑤建筑形式：改建建（24CM厚红砖墙）五）、防护标准确定1、工作负荷：W=200mA秒×60（张）×5天=60000mA·week1W=60000÷60=1000mA·min·week12、计算公式：1)B=pd2/WUT此公式是计算有用线束的透射量,确定屏蔽厚度，式中：B：透视量(以mGy·mA-1·min—1为单位)d:射线源到考察点的距离(以米"m”为单位）W：工作负荷（以mA·min-1·week-1为单位）U:利用因子（朝向所关心点的工作负荷的分额）T:居留因子P：以每周剂量当量表示剂量限值（以msv·week-1为单位)2）Bs=100pd2/WTS此公式是计算散射线的透射量，确定屏蔽厚度,式中:W、P、T：含义与前式相同S:入射辐射被散射到1米处的百分吸收剂量率d:从散射源到所关心点的距离（以米为单位）3）NTVT=log10WLT/d2p此公式是指相应于屏蔽的边界条件透射的1/10值厚度，以确定屏蔽厚度，式中：T、P：含义与前式相同NTVT:半值厚度,相应于计算1/10值厚度数（以mm为单位)WL：距源1米处泄漏辐射每周空气吸收剂量（以10R·h-1为单位）4)计算程序:参照下表参数，导入上述（2)公式，计算防护具体厚度（计算过程省略).5)机房具体防护标准：据上述公式计算的参数，查TCRP（国际放射防护委员会）第33号出版物医用外部源电离辐射防护曲线图表，得出每个机房具体防护标准：机房增加防护标准(mmpb）防护门观察窗墙体天花C臂室3。53.532六）、具体防护措施1、机房大门(病人出入门)安装电动推拉防护门和防护门套。表面材质为304＃(1.0mm)不锈钢；内部结构由钢骨架、99。994%纯铅板、防腐粘合剂、抗氧化剂、保温、防火、隔音材料等组成.2、机房小门(医生出入门）安装手动单开防护门和防护门套.表面材质、内部结构同上.配备顶针式门轴、内外两用带锁拉手。3、机房观察窗安装高铅玻璃、防护窗框和防护窗套。4、机房四周墙体、天花施工防护铅板.5、机房大门安装专用的“工作中”警示灯、“当心电离辐射”警示牌主要材料产品技术指标及施工工艺一、主要材料产品技术指标1、防护铅板铅板可以广泛应用于医疗、工伤探伤、核能等使用放射物质
