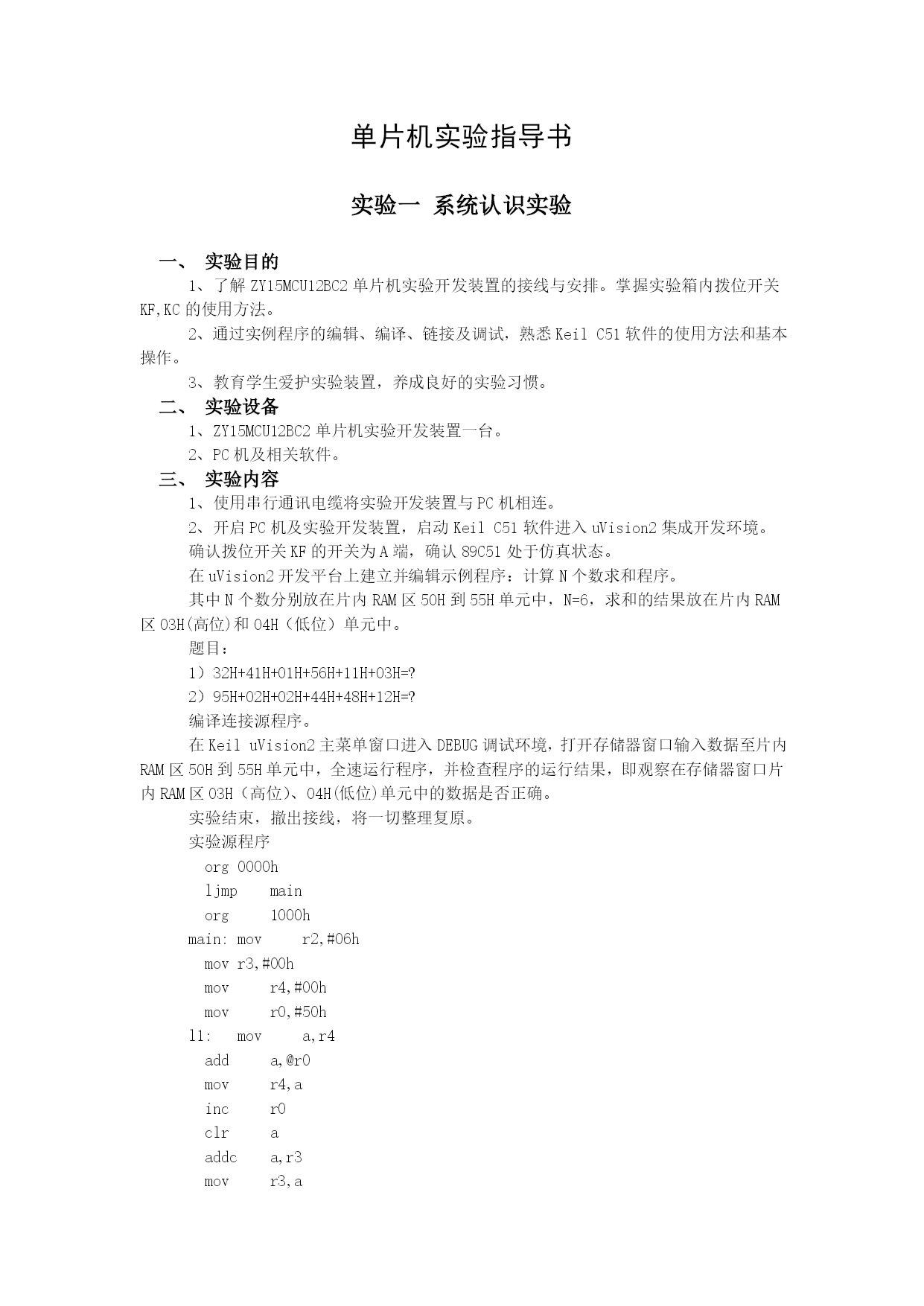

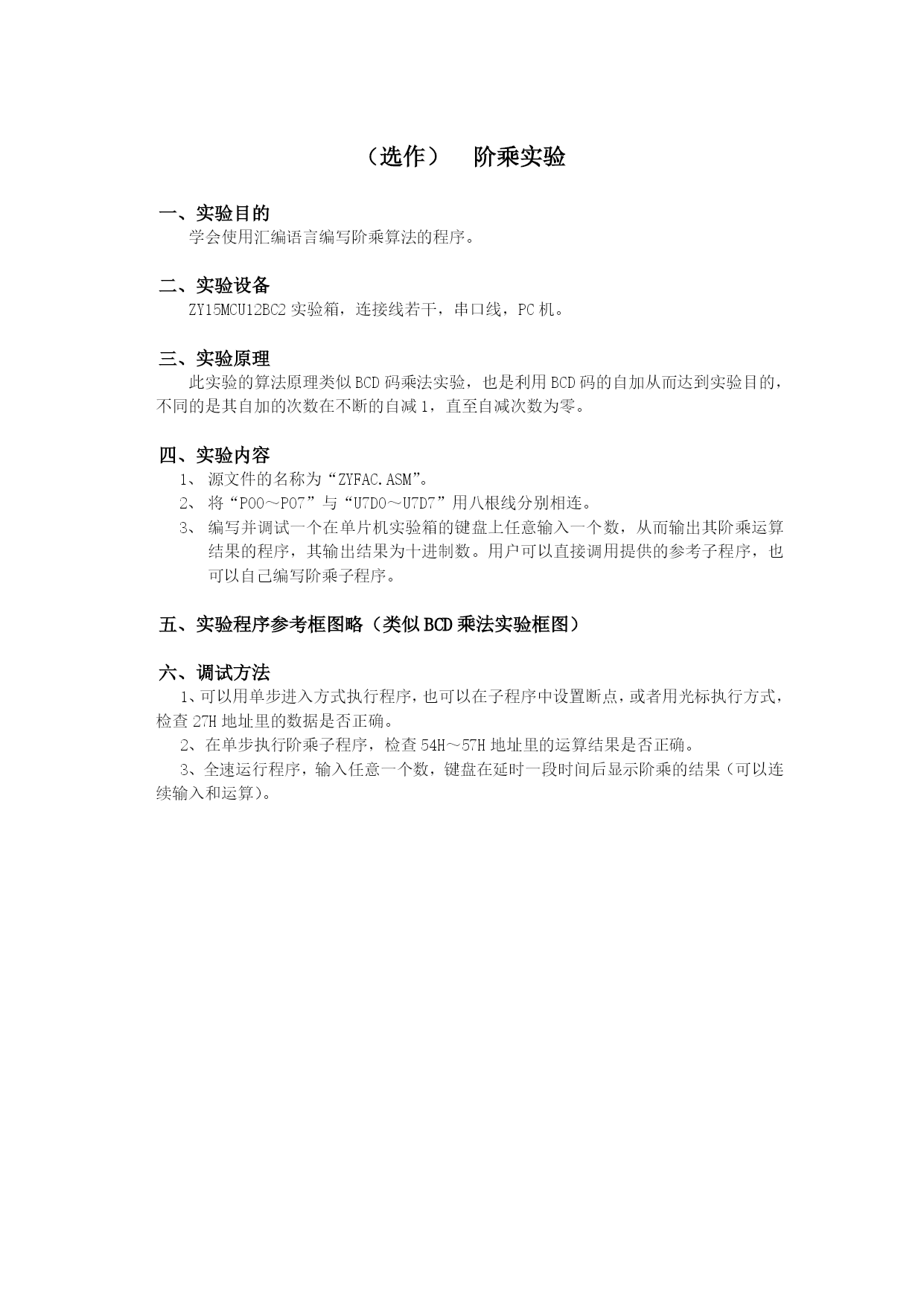

单片机实验指导书实验一系统认识实验一、实验目的1、了解ZY15MCU12BC2单片机实验开发装置的接线与安排。掌握实验箱内拨位开关KF,KC的使用方法。2、通过实例程序的编辑、编译、链接及调试，熟悉KeilC51软件的使用方法和基本操作。3、教育学生爱护实验装置，养成良好的实验习惯。二、实验设备1、ZY15MCU12BC2单片机实验开发装置一台。2、PC机及相关软件。三、实验内容1、使用串行通讯电缆将实验开发装置与PC机相连。2、开启PC机及实验开发装置，启动KeilC51软件进入uVision2集成开发环境。确认拨位开关KF的开关为A端，确认89C51处于仿真状态。在uVision2开发平台上建立并编辑示例程序：计算N个数求和程序。其中N个数分别放在片内RAM区50H到55H单元中，N=6，求和的结果放在片内RAM区03H(高位)和04H（低位）单元中。题目：1）32H+41H+01H+56H+11H+03H=?2）95H+02H+02H+44H+48H+12H=?编译连接源程序。在KeiluVision2主菜单窗口进入DEBUG调试环境，打开存储器窗口输入数据至片内RAM区50H到55H单元中，全速运行程序，并检查程序的运行结果，即观察在存储器窗口片内RAM区03H（高位）、04H(低位)单元中的数据是否正确。实验结束，撤出接线，将一切整理复原。实验源程序org0000hljmpmainorg1000hmain:movr2,#06hmovr3,#00hmovr4,#00hmovr0,#50hl1:mova,r4adda,@r0movr4,aincr0clraaddca,r3movr3,adjnzr2,l1end实验二多字节十进制加法实验一、实验目的1、学习51运算指令的用法及对标志位的影响。2、学习循环程序编程方法。3、掌握51内部RAM和寄存器之间的关系。二、实验设备ZY15MCU12BC2实验箱，连接线若干，串口线，PC机。三、实验内容1、编写多字节十进制加法程序，实现下式运算：４５７４＋６７２８＝11302要求：被加数在片内RAM区20H、21H单元；加数在片内RAM区30H、31H单元；结果在片内RAM区20H(最高位进位)、21H(高位)、22H(低位)单元。结果：20H=1，21H=13，22H=02；2、完成程序的设计、编辑、编译、连接。四、调试方法进入DEBUG方式，打开存储器Memory1窗口，在窗口Address栏键入D：20H；点击鼠标右键，选择最后一项ModifyMemory，输入被加数；在窗口Address栏键入D：30H；点击鼠标右键，选择最后一项ModifyMemory，输入加数。（选作）整数十六进制转十进制实验一、实验目的1、了解整数十六进制转十进制的原理。2、学会编程实现进制转换。二、实验设备ZY15MCU12BC2实验箱，连接线若干，串口线，PC机。三、实验内容1、源文件的名称为“ZYBTD.ASM”。2、将“P00～P07”与“U7D0～U7D7”用八根线分别相连。3、编写并调试一个十六进制转换为十进制数的程序，其功能为从ZY15MCU12BC2型的实验箱键盘上输入四位十六进制数，转换为6位十进制数并在实验箱的显示器上显示出来。四、实验程序参考框图如图1所示图1十六进制转十进制程序流程注：框图中延时1秒是为了看清显示器上显示的十六进制数和BCD码结果五、调试方法1、全速运行至BK1，检查40H，41H，3BH～3EH内容是否为键入的数据。2、从BK1全速运行至BK2，再从BK2运行到BK3，检查3AH～3EH的BCD码正确与否？如有错从BK2单步运行到BK3，检查程序运行结果。3、全速运行程序，每输入4位十六进制数，显示6位BCD码，用一组数据测试其程序的正确性。（选作）查表实验一、实验目的了解编程中查表的原理。学会编写查表程序。二、实验设备ZY15MCU12BC2实验箱，连接线若干，串口线，PC机。三、实验内容源文件的名称为“ZYTAB.ASM”。将“P00～P07”与“U7D0～U7D7”用八根线分别相连。编写并调试一个查表程序，其功能为读键盘输入的0～F数字键，通过查表得到各键处理程序入口，并将入口地址在实验仿真器的显示器上显示出来。数字键“0”——8000H数字键“1”——8200H数字键“2”——8400H数字键“3”——8600H数字键“4”——8800H数字键“5”——8A00H数字键“6”——8C00H数字键“7”——8
