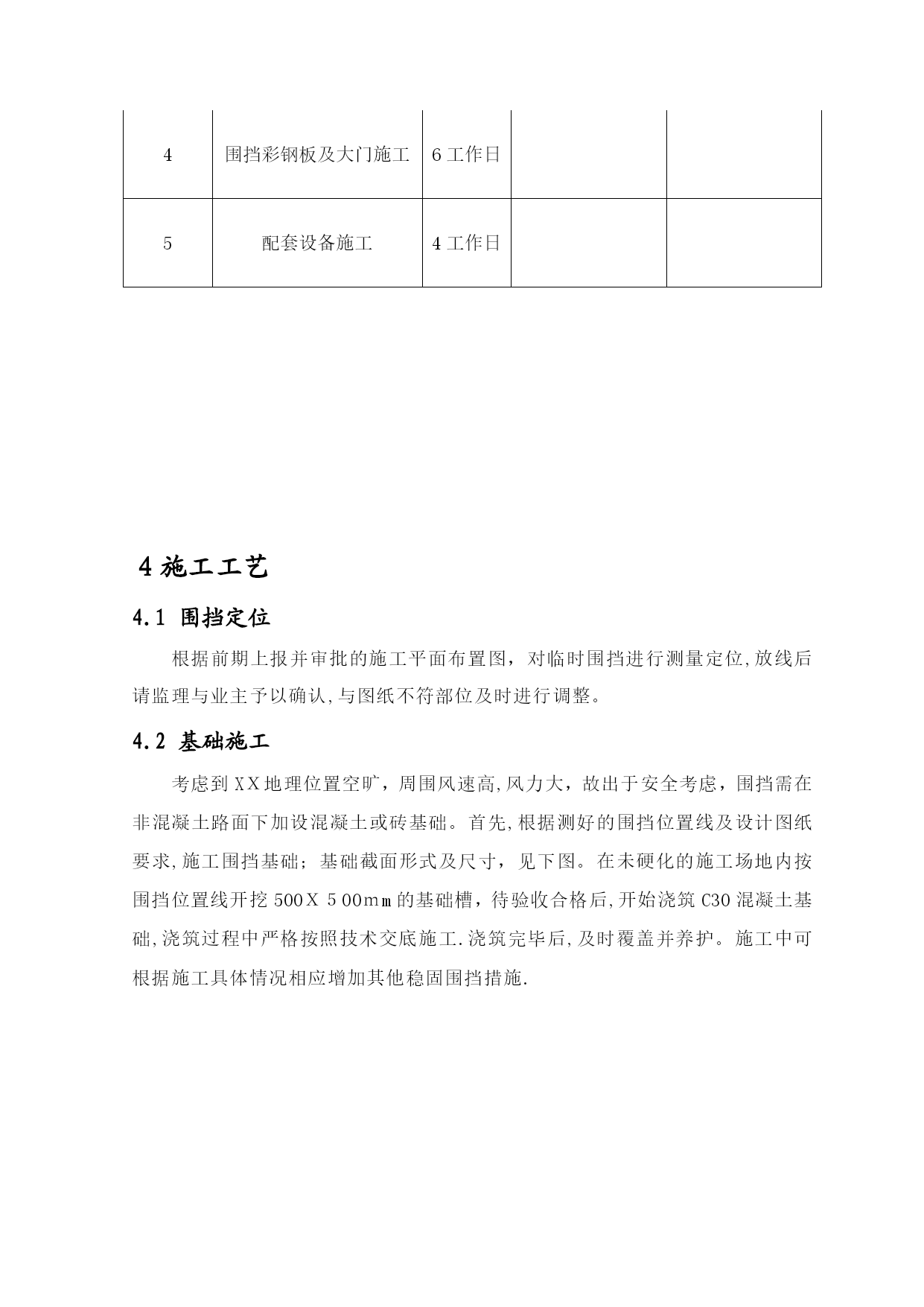

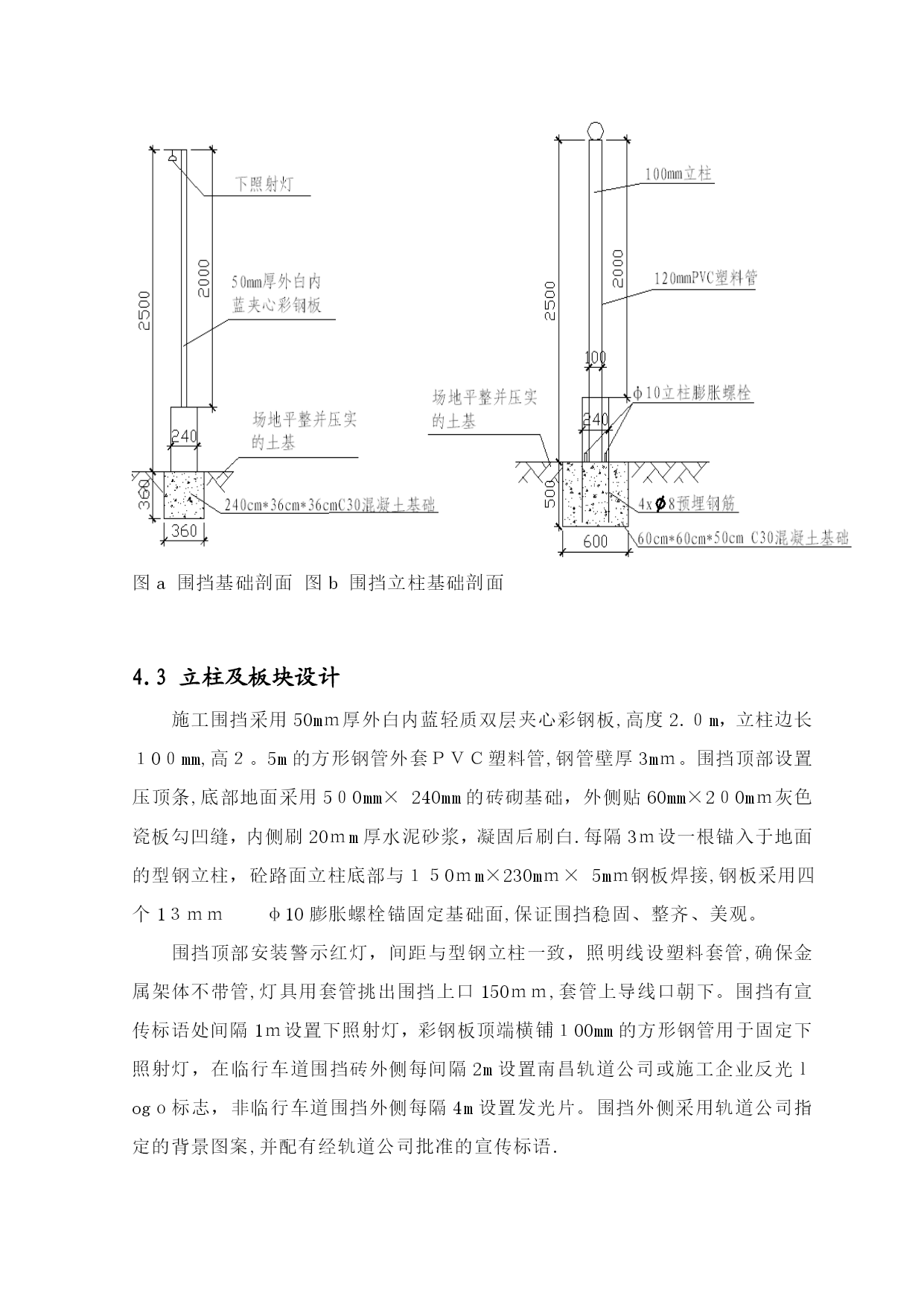

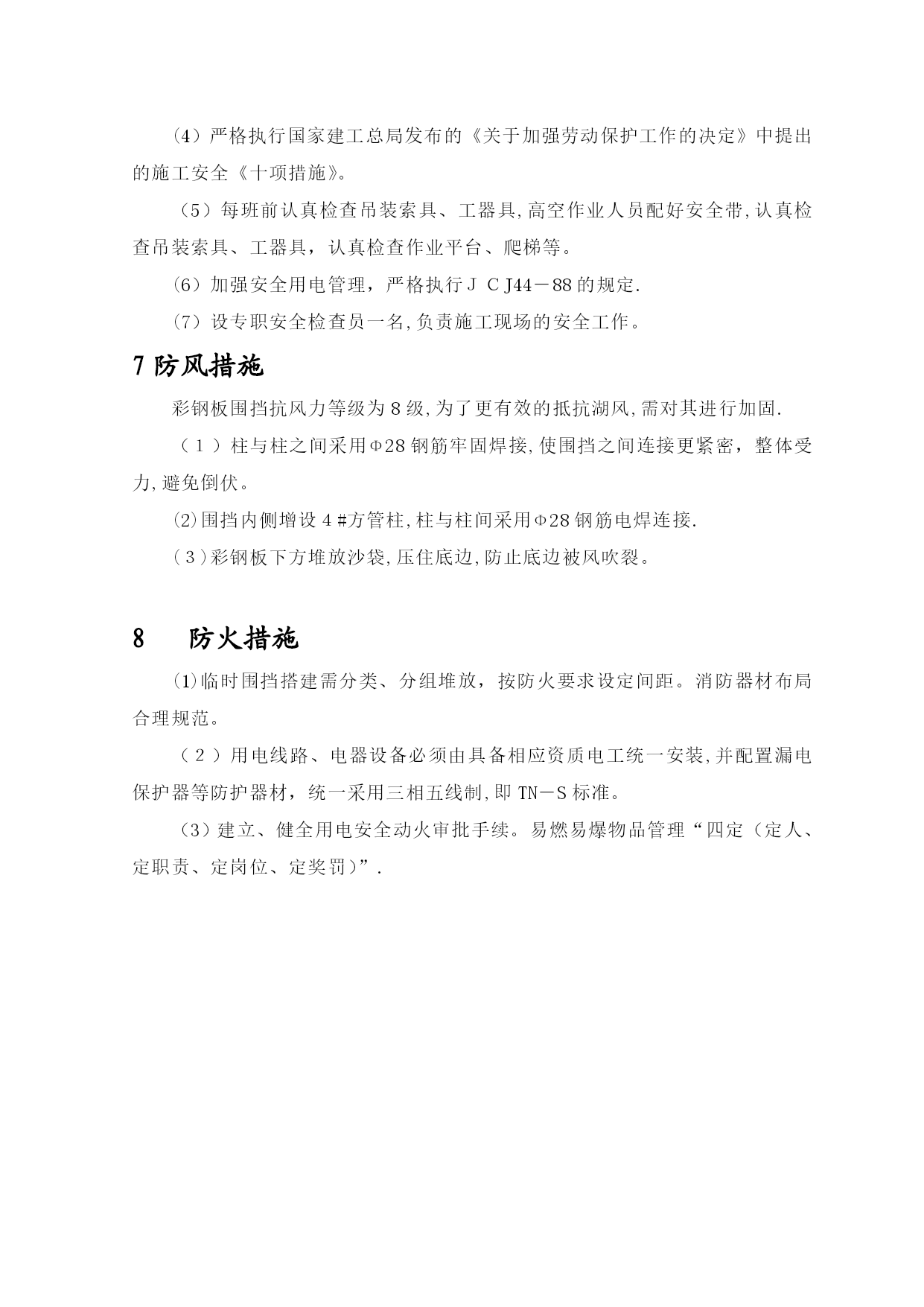

地铁施工临时围挡施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载目录TOC\ｏ”1—２"\u目录PAGEＲEF＿Ｔoc28２３55621\h１1编制依据ＰAGEREF_Tｏｃ２82355６22\ｈ２2工程概况PAＧＥREF_Ｔoc２8235562３\h23施工部署PAGEREＦ＿Toc28２3556２4\h２３。1人员配备PAGERＥF_Tｏc282３55625＼h２3。2主要机械设备ＰAGEＲＥF_Ｔoｃ２8235５62６\h2３。3测量工具PAGＥＲEＦ_Tｏc２823５5６２7\h３３.4工期要求PAGEREF＿Toc2８２35５628\h34施工工艺ＰＡGEREF_Ｔｏc282355630＼h４4。1围挡定位PＡGERＥＦ_Ｔoｃ２82355631\h44。2基础施工ＰAGＥREF＿Ｔｏc２82355６3２\h44.３立柱及板块设计44。4立柱及围挡板块施工PAＧERＥＦ_Ｔoｃ2823556３５＼ｈ５４。５施工现场出入口设置65质量保证措施7６安全保证措施PＡＧＥREF_Ｔｏc282３５5６３9＼ｈ77防风措施88防火措施81编制依据⑴南昌市轨道交通工程文明施工管理办法（试行）⑵一期施工围挡现场勘察报告⑶施工图纸及相关技术规程2工程概况3施工部署3。１人员配备生产经理：1名安全员：1名质检员：1名工长：1名焊工：2人安装工：８人杂工：1０人3。２主要机械设备电焊机:2台切割机：2台振捣棒:2套扳手：4把铁锤：4个3．３测量工具水准仪一台，经纬仪一台，水准尺三套,盒尺五把,卷尺五把.３.4工期要求接到开工通知后10天内完工。施工进度计划见下表：围挡施工进度计划表序号任务名称工期开始时间完成时间1围挡范围测量放线1工作日2围挡基础施工2工作日3围挡支撑立柱施工３工作日4围挡彩钢板及大门施工6工作日5配套设备施工4工作日４施工工艺4.1围挡定位根据前期上报并审批的施工平面布置图，对临时围挡进行测量定位,放线后请监理与业主予以确认,与图纸不符部位及时进行调整。4.2基础施工考虑到XＸ地理位置空旷，周围风速高,风力大，故出于安全考虑，围挡需在非混凝土路面下加设混凝土或砖基础。首先,根据测好的围挡位置线及设计图纸要求,施工围挡基础；基础截面形式及尺寸，见下图。在未硬化的施工场地内按围挡位置线开挖500Ｘ５00ｍm的基础槽，待验收合格后,开始浇筑C30混凝土基础,浇筑过程中严格按照技术交底施工.浇筑完毕后,及时覆盖并养护。施工中可根据施工具体情况相应增加其他稳固围挡措施.图a围挡基础剖面图b围挡立柱基础剖面4.3立柱及板块设计施工围挡采用50mｍ厚外白内蓝轻质双层夹心彩钢板,高度2.０m，立柱边长１0０mm,高２。5m的方形钢管外套ＰＶＣ塑料管,钢管壁厚3mｍ。围挡顶部设置压顶条,底部地面采用5０0mm×240mm的砖砌基础，外侧贴60mm×2０0mｍ灰色瓷板勾凹缝，内侧刷20ｍm厚水泥砂浆，凝固后刷白.每隔3ｍ设一根锚入于地面的型钢立柱，砼路面立柱底部与１５0ｍm×230mｍ×5mｍ钢板焊接,钢板采用四个1３ｍｍφ10膨胀螺栓锚固定基础面,保证围挡稳固、整齐、美观。围挡顶部安装警示红灯，间距与型钢立柱一致，照明线设塑料套管,确保金属架体不带管,灯具用套管挑出围挡上口150ｍｍ,套管上导线口朝下。围挡有宣传标语处间隔1ｍ设置下照射灯，彩钢板顶端横铺１00mm的方形钢管用于固定下照射灯，在临行车道围挡砖外侧每间隔2m设置南昌轨道公司或施工企业反光ｌogｏ标志，非临行车道围挡外侧每隔4m设置发光片。围挡外侧采用轨道公司指定的背景图案,并配有经轨道公司批准的宣传标语.４.4立柱及围挡板块施工待基础混凝土达到一定强度后，将型钢立柱底部以每隔3m间距与钢板焊接，钢板采用膨胀螺栓锚固于混凝土基础上，之后进行砖砌基础施工及板块安装.砖砌基础完成后，根据立柱的外伸高度，均匀分隔,焊接围挡板块底连系梁槽，连系梁采用槽钢制作。全部焊接完毕后，对焊接情况进行验收，合格后进行板块安装。依次安装每个版块，将围挡板块嵌入连系梁槽并固定后,使用压顶条进行压顶，并将压顶条两端与型钢立柱焊接牢固。施工临时围挡平面图详见下图：施工围挡平剖面布置图4.５施工现场出入口设置施工现场出入口设置7m宽伸缩门,其他主出入口设置８ｍ宽实体大门；门柱采用砖砌立柱，主大门立柱８00mm×８00ｍm（含贴瓷砖）,其余柱子670mｍ×670mm(含贴瓷砖),工点名称和承建单位名称相隔写在柱子上,施工现场主出入口大门两侧围挡悬挂工程概况标识牌及工程简介牌、安
