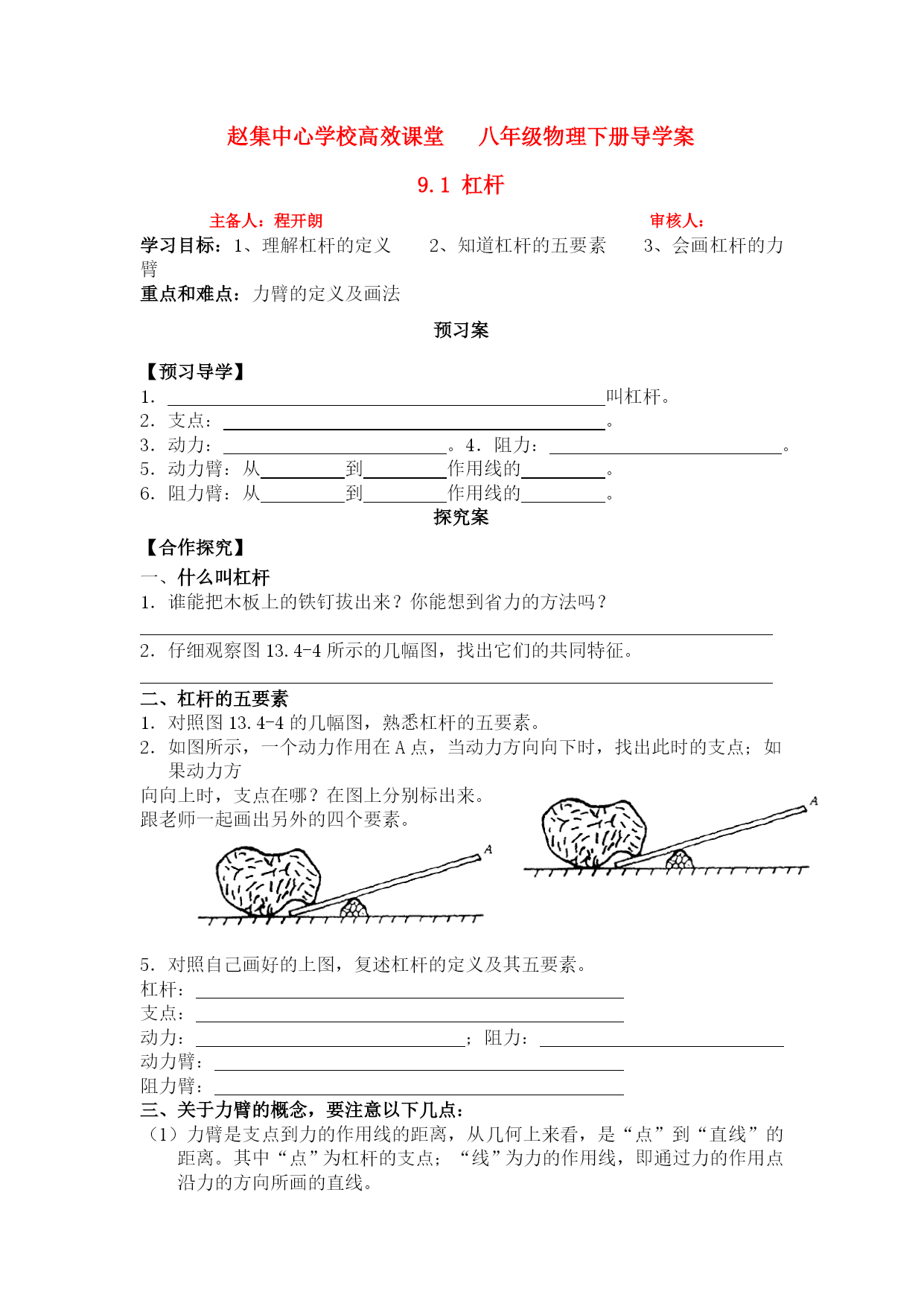

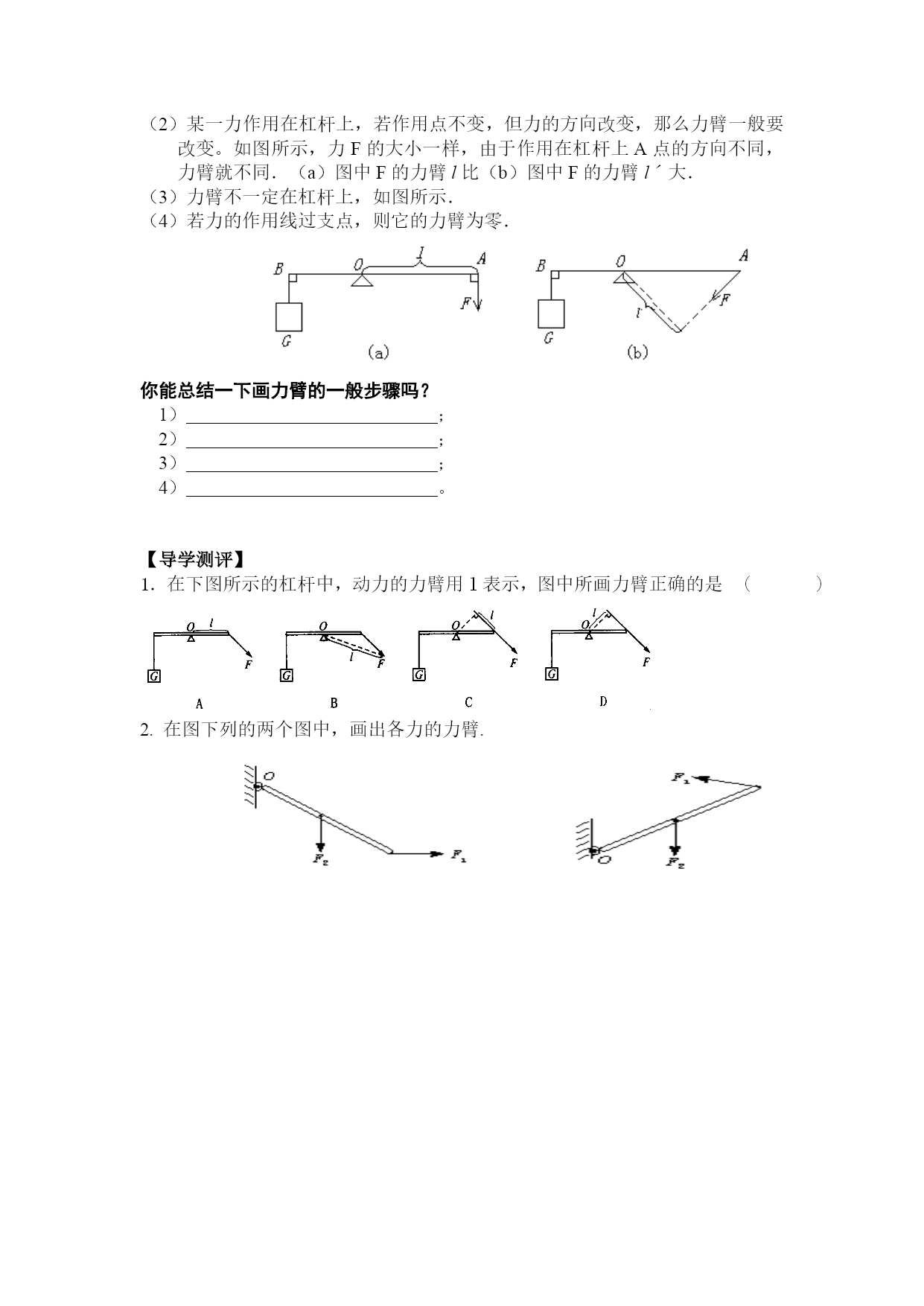

赵集中心学校高效课堂八年级物理下册导学案9.1杠杆主备人：程开朗审核人：学习目标：1、理解杠杆的定义2、知道杠杆的五要素3、会画杠杆的力臂重点和难点：力臂的定义及画法预习案【预习导学】1．叫杠杆。2．支点：。3．动力：。4．阻力：。5．动力臂：从到作用线的。6．阻力臂：从到作用线的。探究案【合作探究】一、什么叫杠杆1．谁能把木板上的铁钉拔出来？你能想到省力的方法吗？2．仔细观察图13.4-4所示的几幅图，找出它们的共同特征。二、杠杆的五要素对照图13.4-4的几幅图，熟悉杠杆的五要素。如图所示，一个动力作用在A点，当动力方向向下时，找出此时的支点；如果动力方向向上时，支点在哪？在图上分别标出来。跟老师一起画出另外的四个要素。5．对照自己画好的上图，复述杠杆的定义及其五要素。杠杆：支点：动力：；阻力：动力臂：阻力臂：三、关于力臂的概念，要注意以下几点：（1）力臂是支点到力的作用线的距离，从几何上来看，是“点”到“直线”的距离。其中“点”为杠杆的支点；“线”为力的作用线，即通过力的作用点沿力的方向所画的直线。（2）某一力作用在杠杆上，若作用点不变，但力的方向改变，那么力臂一般要改变。如图所示，力F的大小一样，由于作用在杠杆上A点的方向不同，力臂就不同．（a）图中F的力臂l比（b）图中F的力臂lˊ大．（3）力臂不一定在杠杆上，如图所示．（4）若力的作用线过支点，则它的力臂为零．你能总结一下画力臂的一般步骤吗？1）；2）；3）；4）。【导学测评】1．在下图所示的杠杆中，动力的力臂用l表示，图中所画力臂正确的是()2.在图下列的两个图中，画出各力的力臂.
