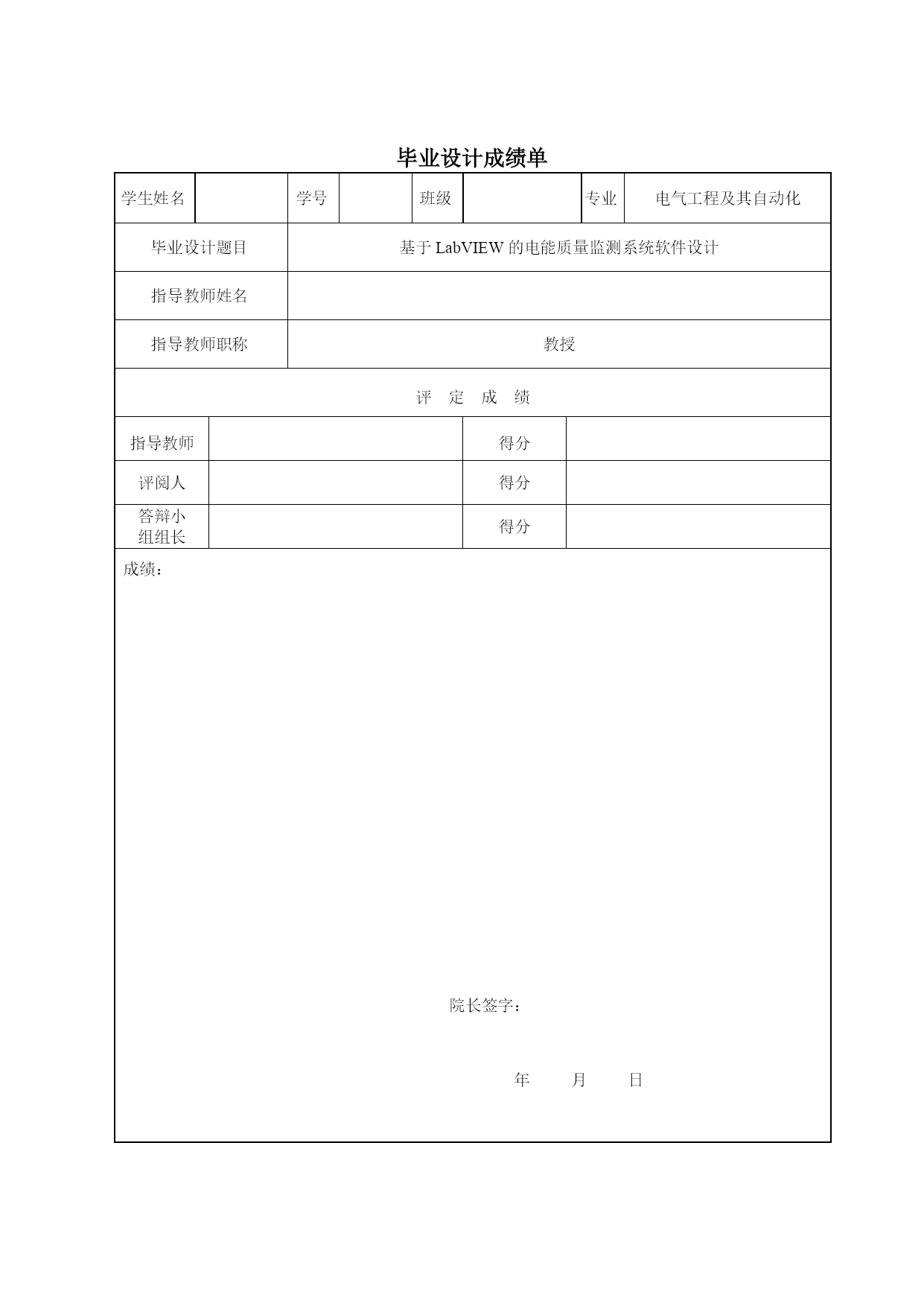

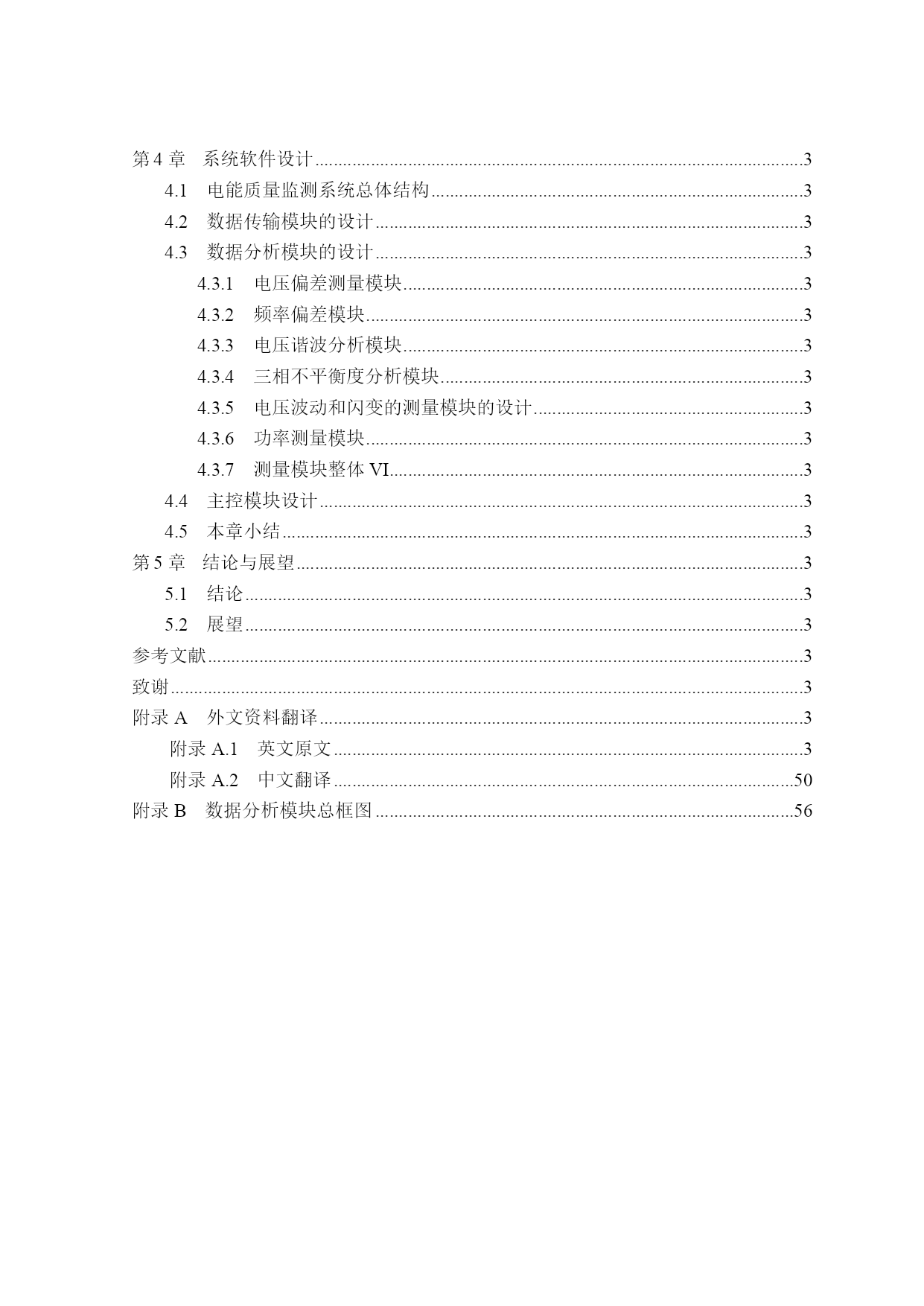

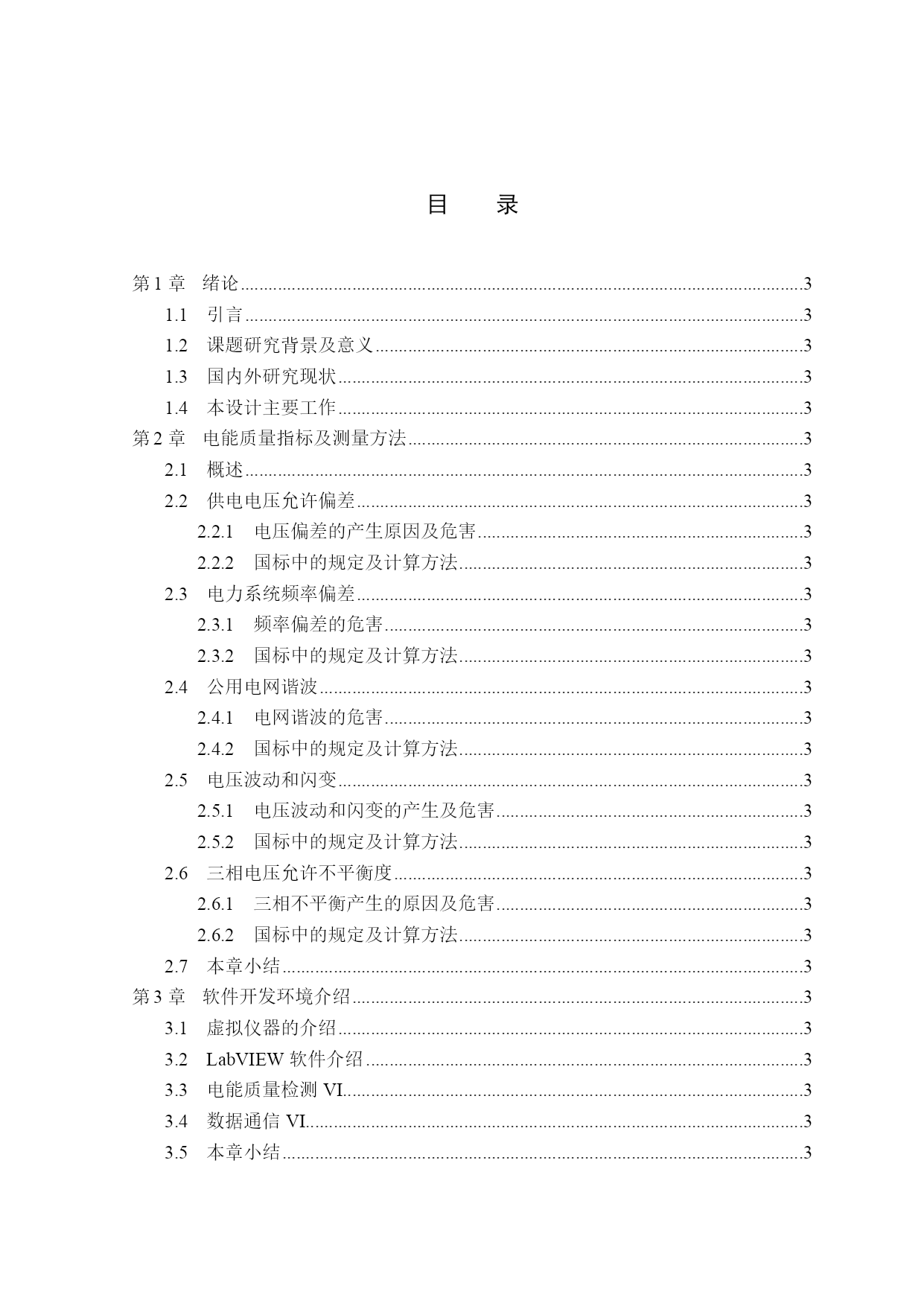

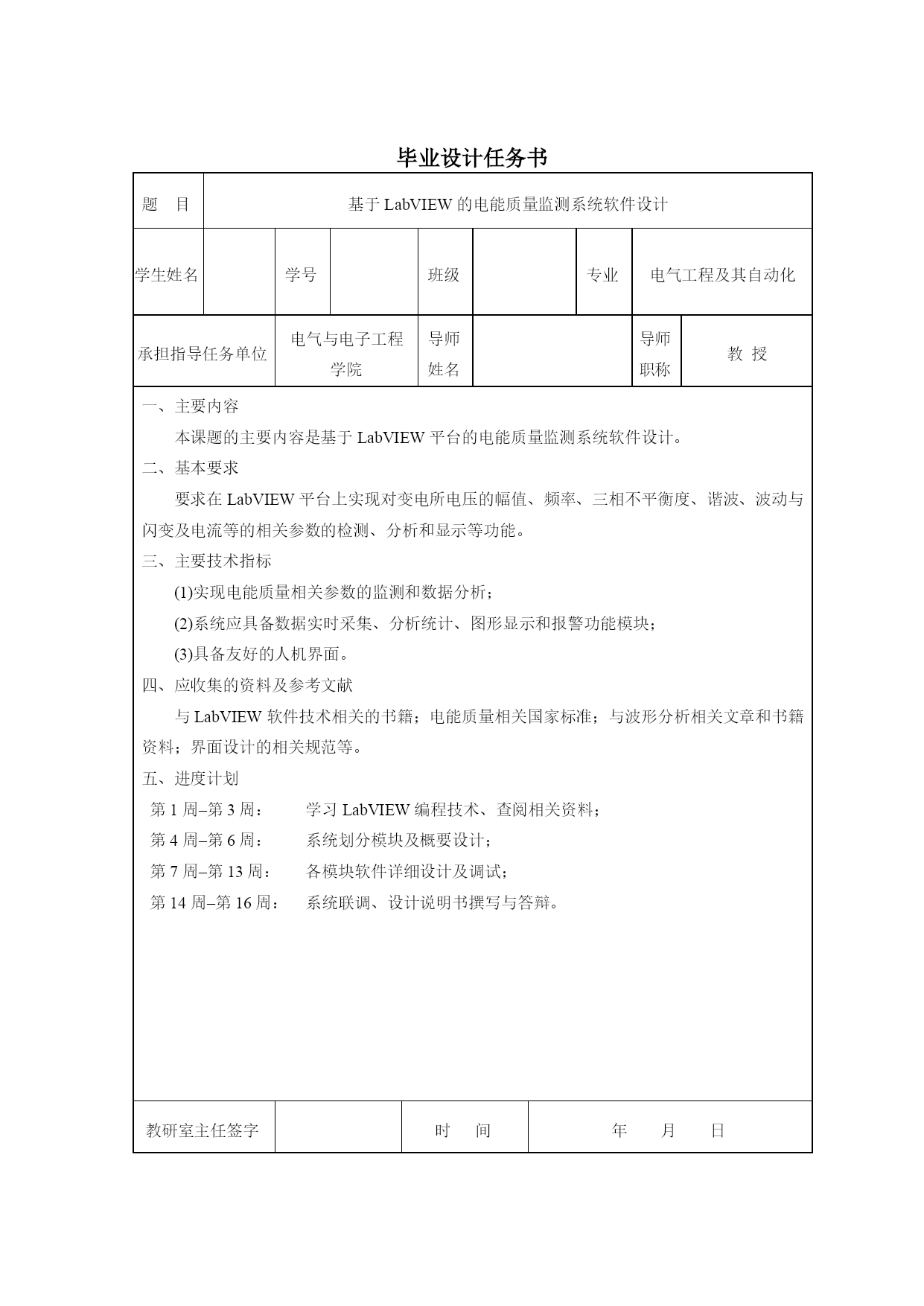

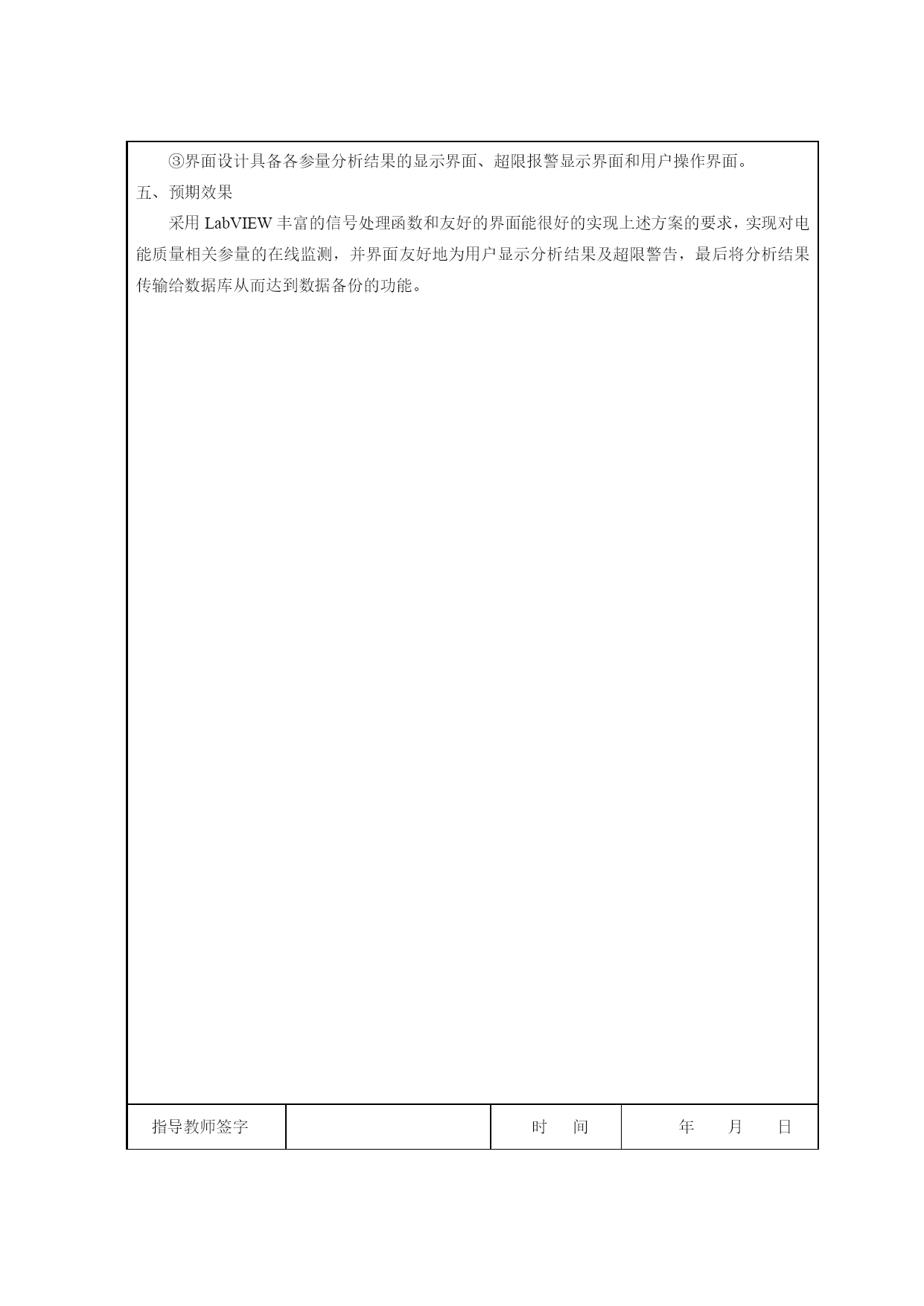

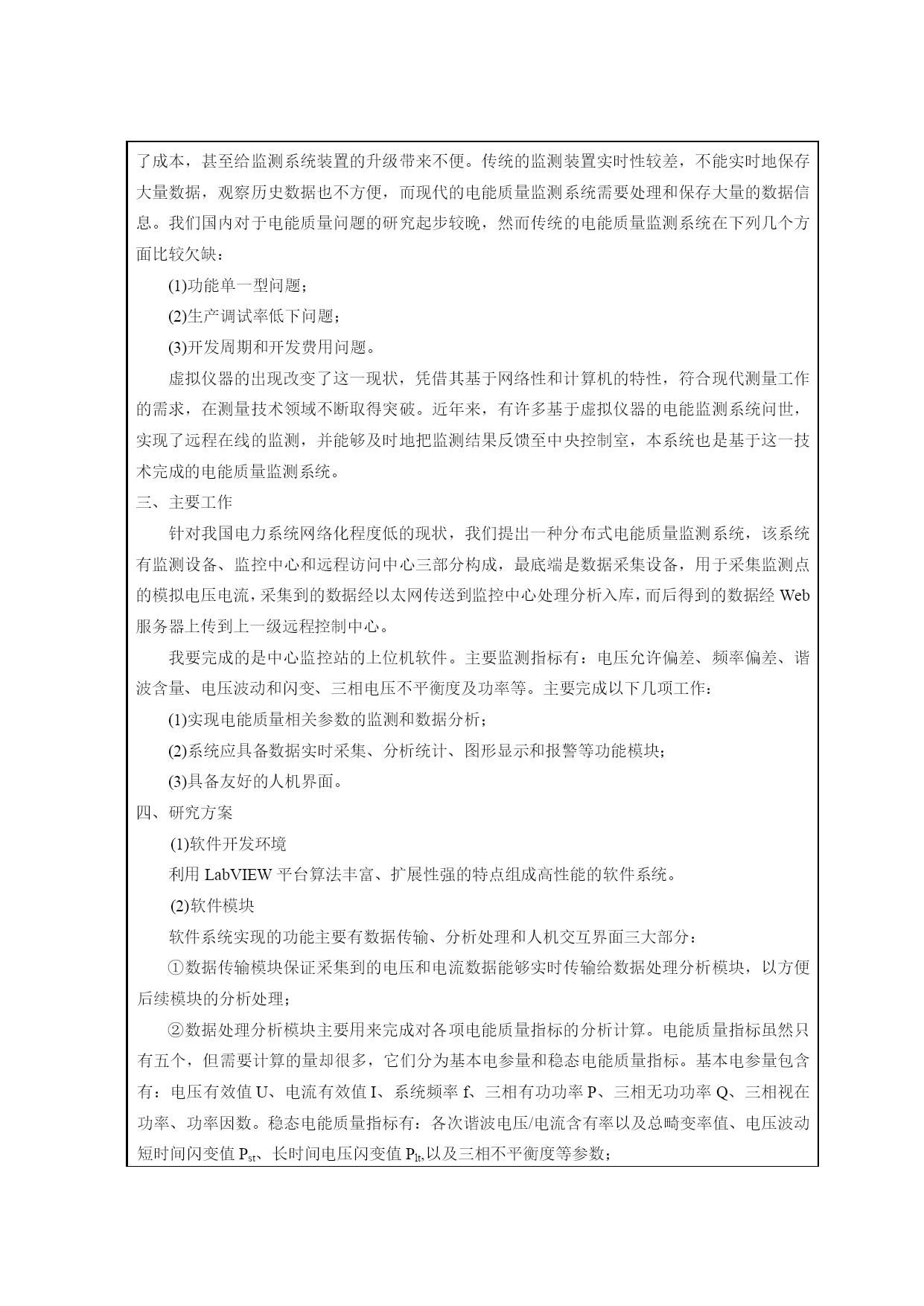

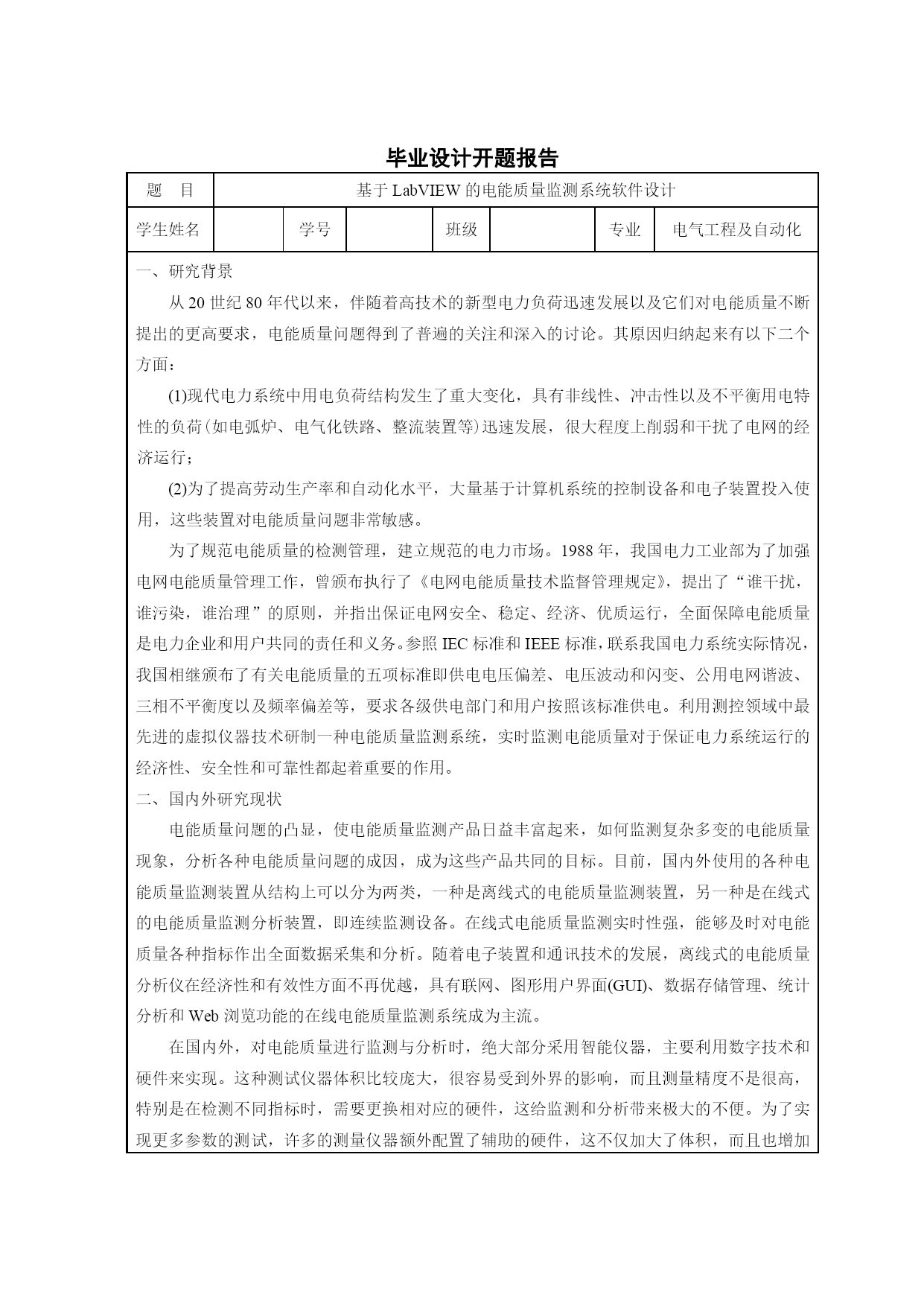

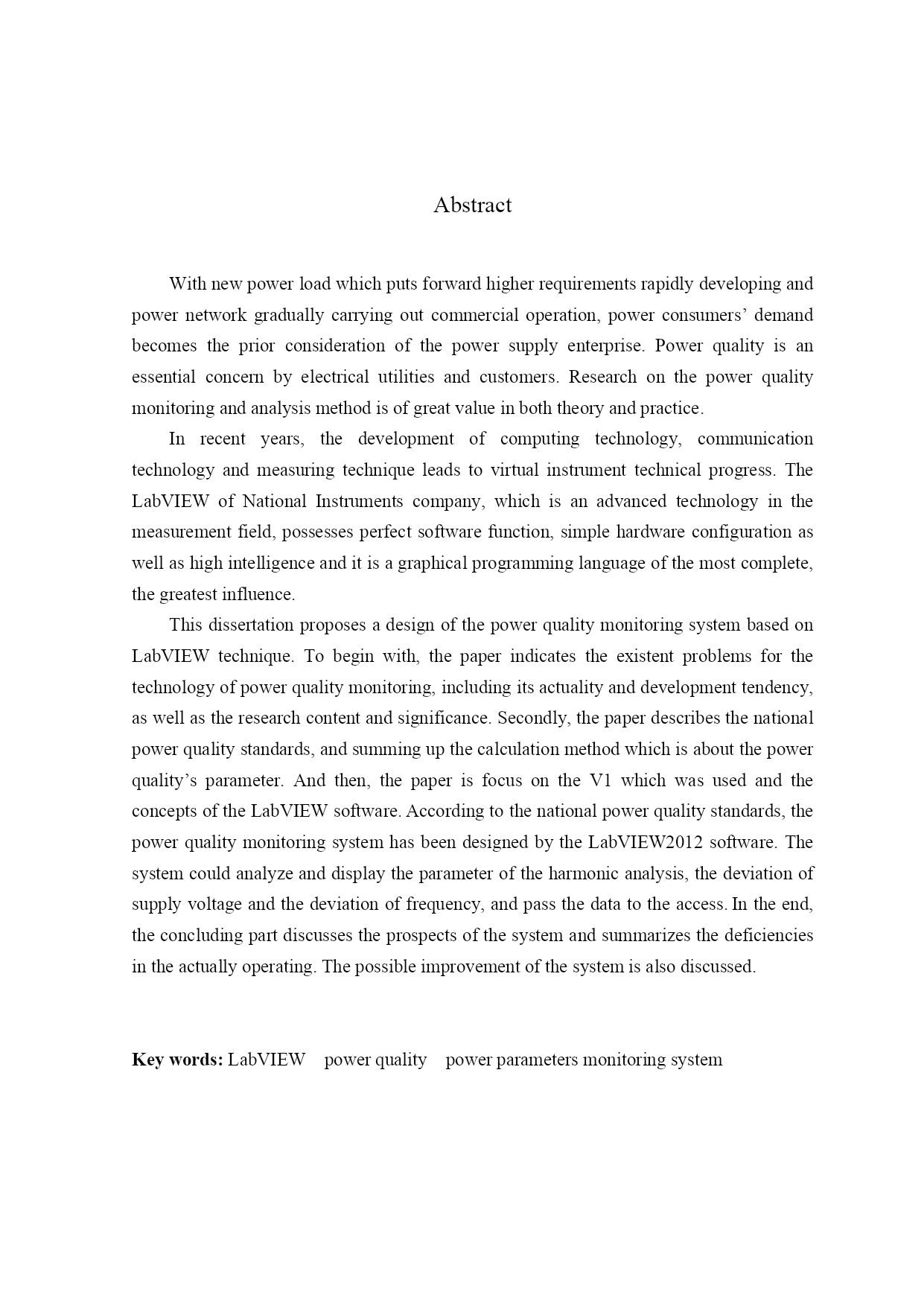

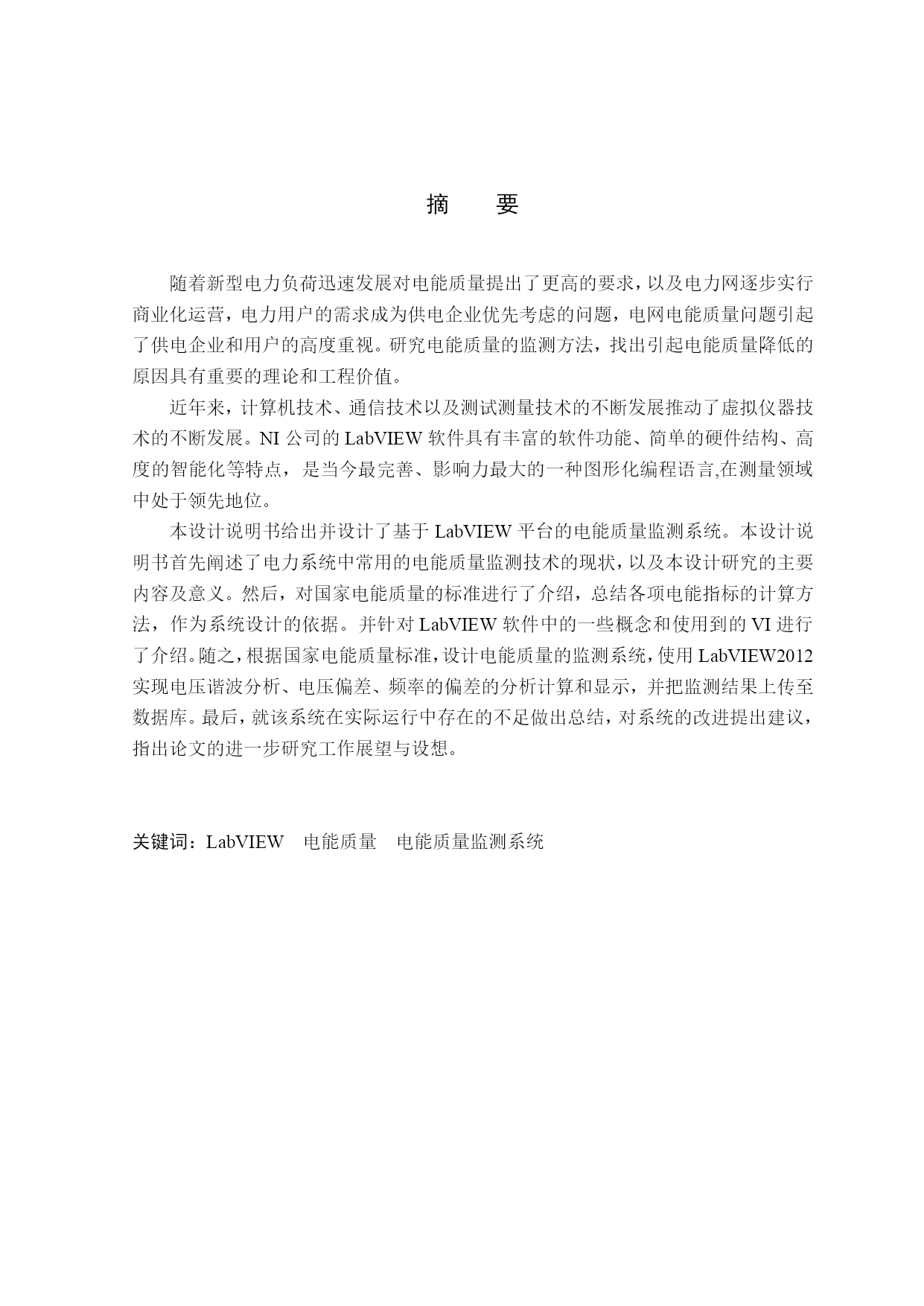

石家庄铁道大学毕业设计基于LabVIEW的电能质量监测系统软件设计SoftwareDesignofPowerQualityMonitoringSystemBasedonLabVIEW2013届电气与电子工程学院专业电气工程及其自动化完成日期2013年6月10日毕业设计成绩单学生姓名学号班级专业电气工程及其自动化毕业设计题目基于LabVIEW的电能质量监测系统软件设计指导教师姓名指导教师职称教授评定成绩指导教师得分评阅人得分答辩小组组长得分成绩：院长签字：年月日毕业设计任务书题目基于LabVIEW的电能质量监测系统软件设计学生姓名学号班级专业电气工程及其自动化承担指导任务单位电气与电子工程学院导师姓名导师职称教授主要内容本课题的主要内容是基于LabVIEW平台的电能质量监测系统软件设计。基本要求要求在LabVIEW平台上实现对变电所电压的幅值、频率、三相不平衡度、谐波、波动与闪变及电流等的相关参数的检测、分析和显示等功能。主要技术指标实现电能质量相关参数的监测和数据分析；系统应具备数据实时采集、分析统计、图形显示和报警功能模块；具备友好的人机界面。应收集的资料及参考文献与LabVIEW软件技术相关的书籍；电能质量相关国家标准；与波形分析相关文章和书籍资料；界面设计的相关规范等。进度计划第1周–第3周：学习LabVIEW编程技术、查阅相关资料；第4周–第6周：系统划分模块及概要设计；第7周–第13周：各模块软件详细设计及调试；第14周–第16周：系统联调、设计说明书撰写与答辩。教研室主任签字时间年月日毕业设计开题报告题目基于LabVIEW的电能质量监测系统软件设计学生姓名学号班级专业电气工程及自动化研究背景从20世纪80年代以来，伴随着高技术的新型电力负荷迅速发展以及它们对电能质量不断提出的更高要求，电能质量问题得到了普遍的关注和深入的讨论。其原因归纳起来有以下二个方面：现代电力系统中用电负荷结构发生了重大变化，具有非线性、冲击性以及不平衡用电特性的负荷(如电弧炉、电气化铁路、整流装置等)迅速发展，很大程度上削弱和干扰了电网的经济运行；为了提高劳动生产率和自动化水平，大量基于计算机系统的控制设备和电子装置投入使用，这些装置对电能质量问题非常敏感。为了规范电能质量的检测管理，建立规范的电力市场。1988年，我国电力工业部为了加强电网电能质量管理工作，曾颁布执行了《电网电能质量技术监督管理规定》，提出了“谁干扰，谁污染，谁治理”的原则，并指出保证电网安全、稳定、经济、优质运行，全面保障电能质量是电力企业和用户共同的责任和义务。参照IEC标准和IEEE标准，联系我国电力系统实际情况，我国相继颁布了有关电能质量的五项标准即供电电压偏差、电压波动和闪变、公用电网谐波、三相不平衡度以及频率偏差等，要求各级供电部门和用户按照该标准供电。利用测控领域中最先进的虚拟仪器技术研制一种电能质量监测系统，实时监测电能质量对于保证电力系统运行的经济性、安全性和可靠性都起着重要的作用。国内外研究现状电能质量问题的凸显，使电能质量监测产品日益丰富起来，如何监测复杂多变的电能质量现象，分析各种电能质量问题的成因，成为这些产品共同的目标。目前，国内外使用的各种电能质量监测装置从结构上可以分为两类，一种是离线式的电能质量监测装置，另一种是在线式的电能质量监测分析装置，即连续监测设备。在线式电能质量监测实时性强，能够及时对电能质量各种指标作出全面数据采集和分析。随着电子装置和通讯技术的发展，离线式的电能质量分析仪在经济性和有效性方面不再优越，具有联网、图形用户界面(GUI)、数据存储管理、统计分析和Web浏览功能的在线电能质量监测系统成为主流。在国内外，对电能质量进行监测与分析时，绝大部分采用智能仪器，主要利用数字技术和硬件来实现。这种测试仪器体积比较庞大，很容易受到外界的影响，而且测量精度不是很高，特别是在检测不同指标时，需要更换相对应的硬件，这给监测和分析带来极大的不便。为了实现更多参数的测试，许多的测量仪器额外配置了辅助的硬件，这不仅加大了体积，而且也增加了成本，甚至给监测系统装置的升级带来不便。传统的监测装置实时性较差，不能实时地保存大量数据，观察历史数据也不方便，而现代的电能质量监测系统需要处理和保存大量的数据信息。我们国内对于电能质量问题的研究起步较晚，然而传统的电能质量监测系统在下列几个方面比较欠缺：功能单一型问题；生产调试率低下问题；开发周期和开发费用问题。虚拟仪器的出现改变了这一现状，凭借其基于网络性和计算机的特性，符合现代测量工作的需求，在测量技术领域不断取得突破。近
