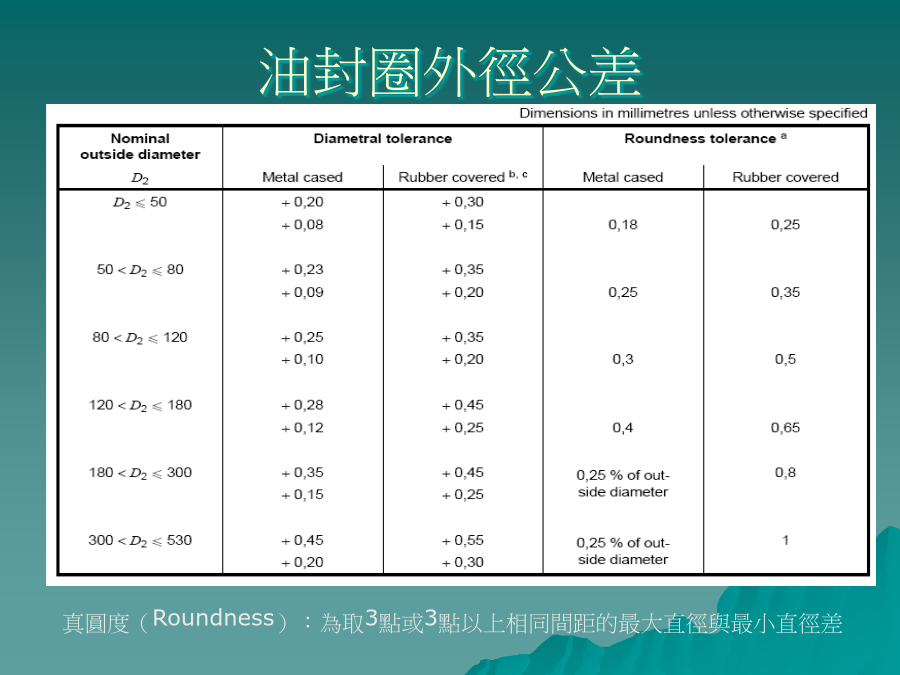

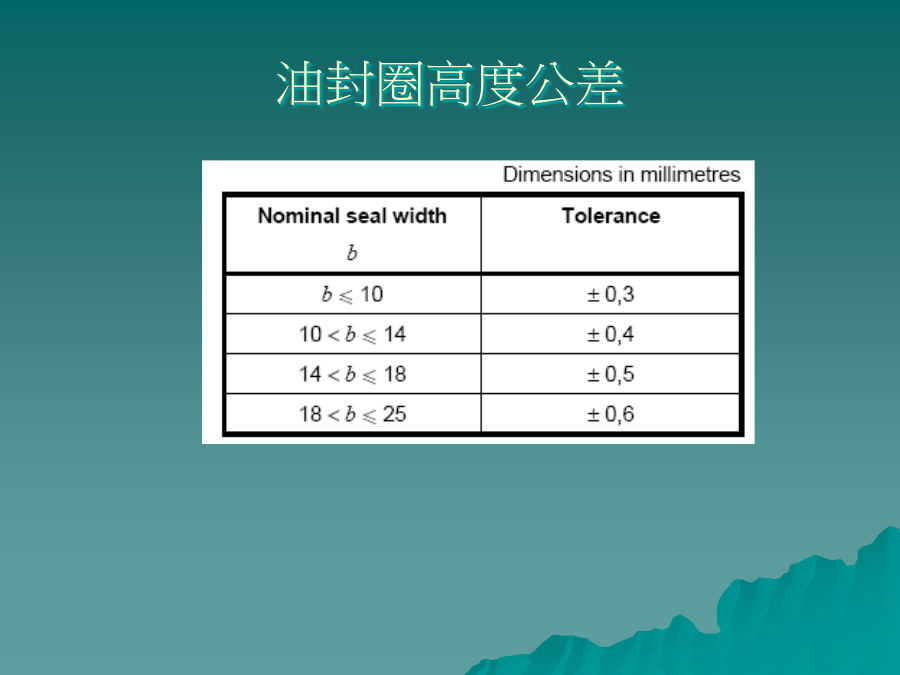

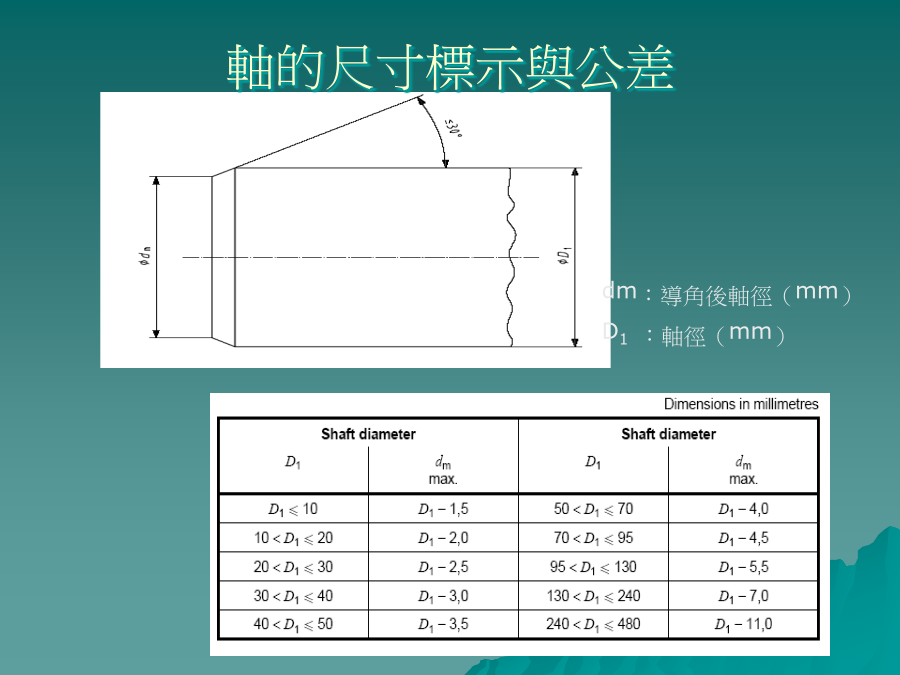

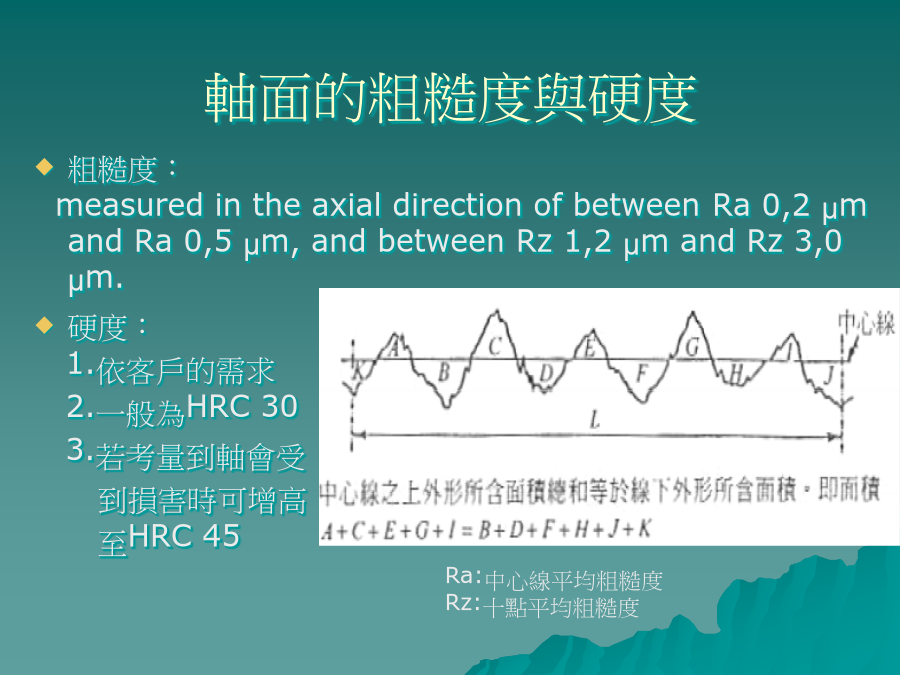

大綱一、尺寸量測與公差測試標準依據ISO6194-密封元件為彈性體材料的旋轉軸唇型油封圈PART1基本尺寸和公差目的1.確保不同廠牌油封圈的互換性2.訂定油封圈的建議標準公差3.訂定軸和腔體的尺寸規格範圍1.軸徑：6-480mm2.外徑：16-530mm3.使用壓力：0-30kpa（0-0.3kgf/cm2）油封圈的型式油封圈的尺寸標示油封圈尺寸規格表油封圈高度公差油封圈外徑公差軸的尺寸標示與公差軸面的粗糙度與硬度軸面的粗糙度與硬度軸面的粗糙度與硬度Housing的尺寸與公差二、耐久性測試1.常溫動態（功能）測試測試條件模擬實際常用溫度、轉速，及最高使用溫度與轉速測試程序取六密封圈進行10循環週期測試每週期24小時週期條件：14小時為常用溫度與轉速條件，6小時為最高使用溫度與轉速，4小時冷卻至室溫試驗後測量項目密封唇與副唇（如果有）直徑接觸帶寬度唇口是否有裂紋、撕裂、裂縫及缺陷判定標準客戶特別規定六個密封圈不能有可目視的洩漏2.低溫動態（功能）測試2.低溫動態（功能）測試2.低溫動態（功能）測試3.彈性體部位的材料試驗三、R&D分析重點R&D分析重點1、軸的表面線速度：在同一直徑條件下，不同材料製造的油封，適應軸面旋轉線速度的能力不同，其關係如下圖所示。油封使用的線速度範圍一般小於15m/s,下圖給出的容許的軸的表面線速度是參考值R&D分析重點R&D分析重點R&D分析重點R&D分析重點R&D分析重點R&D分析重點
