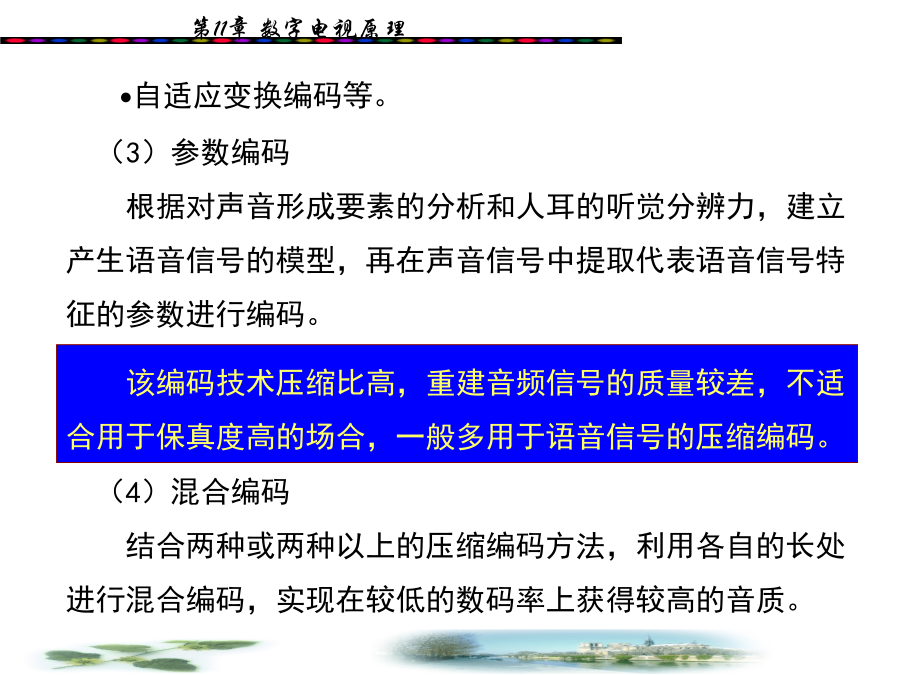

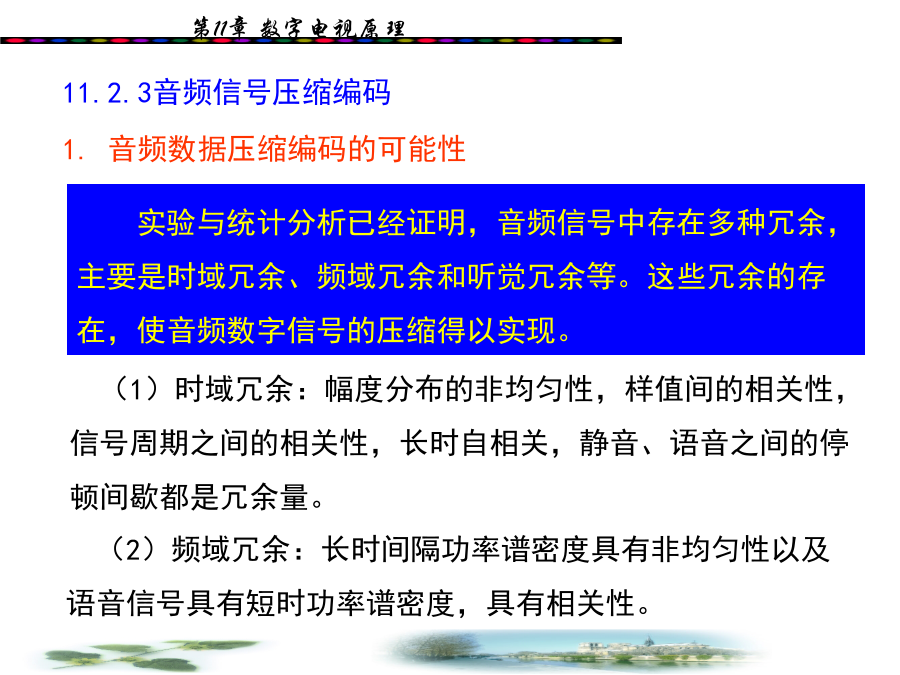

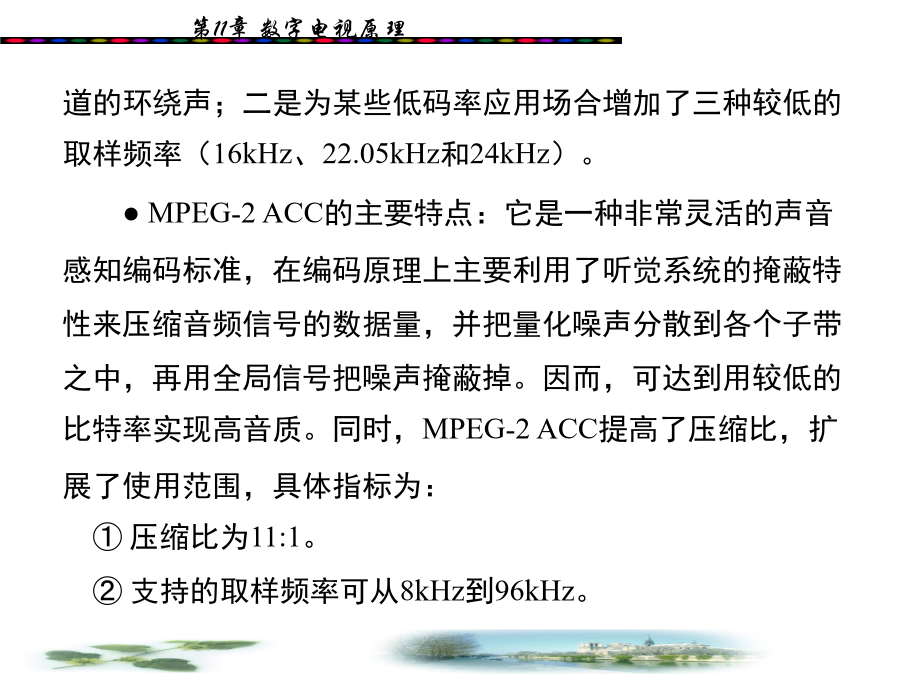

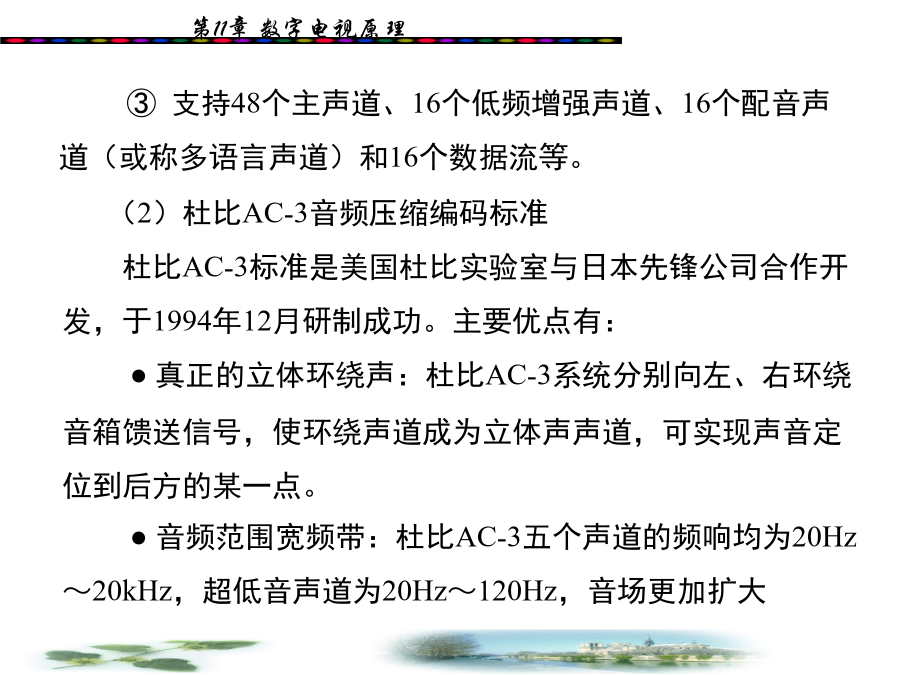

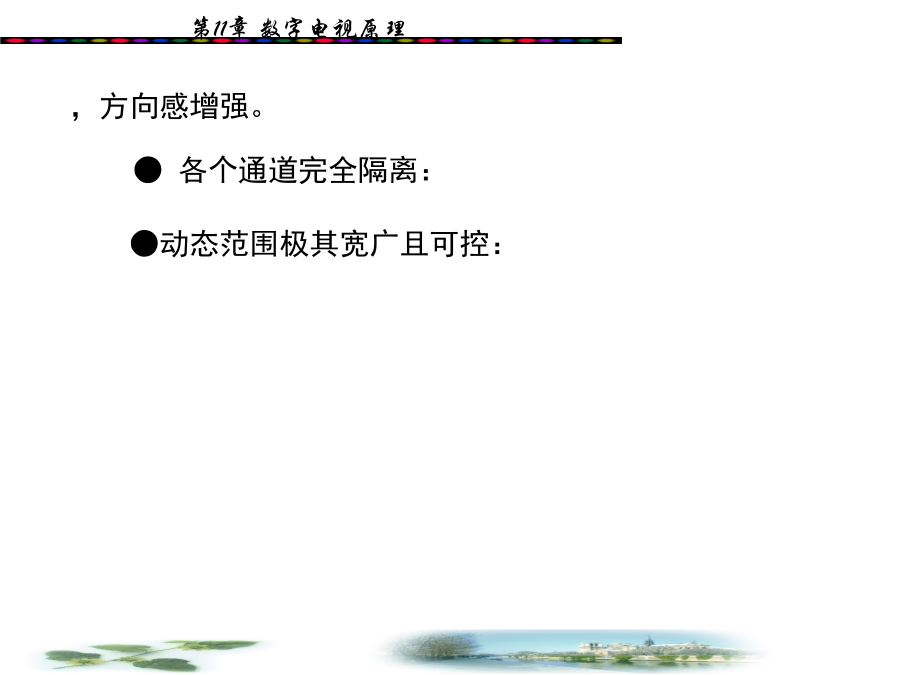

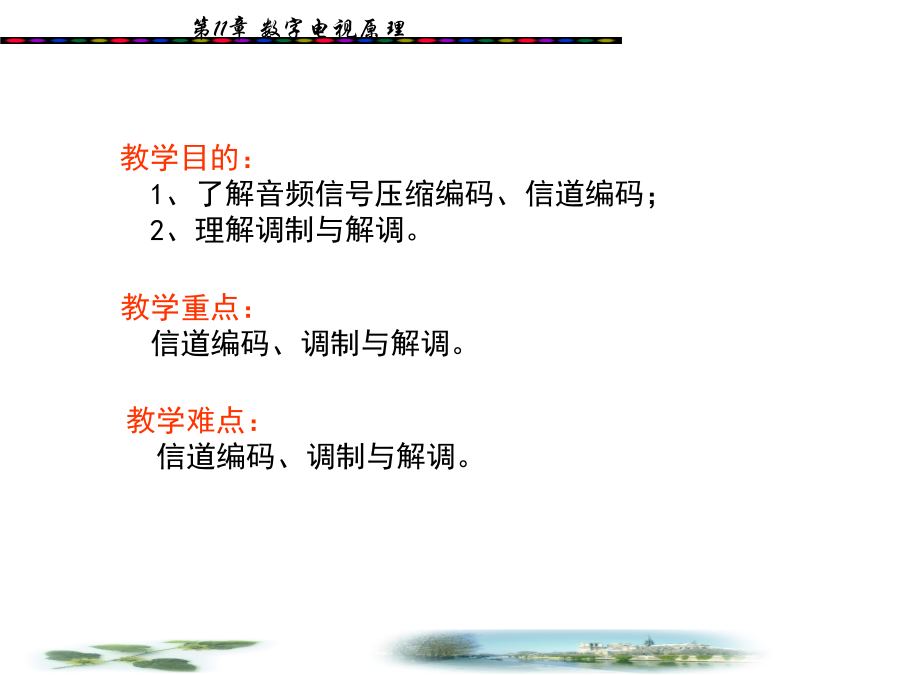

教学重点：信道编码、调制与解调。11.2.3音频信号压缩编码（3）听觉冗余：听觉频率范围、人耳对声音响度的响应呈对数关系、人耳具有听觉阈特性、人耳具有掩蔽阈效应。凡符合模型的信息（人耳能够感觉到的）保留下来，对听觉不能感觉到的内容丢弃，从而降低了码率。（3）参数编码根据对声音形成要素的分析和人耳的听觉分辨力，建立产生语音信号的模型，再在声音信号中提取代表语音信号特征的参数进行编码。3.音频压缩编码国际标准常用音频数字信号压缩编码国际标准有：MPEG-1、MPEG-2、MPEG-4、杜比AC-3等道的环绕声；二是为某些低码率应用场合增加了三种较低的取样频率（16kHz、22.05kHz和24kHz）。③支持48个主声道、16个低频增强声道、16个配音声道（或称多语言声道）和16个数据流等。，方向感增强。11.3信道编码使编码后的传送码流与信道传输特性匹配，根本目的是提高信息传输的可靠性，即提高数字电视系统的抗干扰性。11.3.2纠错原理2.差错控制的基本方式（1）前向纠错（FEC）发送端●反馈重发（ARQ）基本原理框图及基本结构框图连续式:对码字或帧编号后连续发送，接收端收到有误的编号码字或帧就请求重发，直到无误。●混合纠错（HEC）基本原理框图及基本结构框图3.纠错码基本理论（1）纠错码相关知识许用码组:信道编码后总码长为n的码组有2n个，许用码组有2k个，为发送的信息码组；禁用码组:禁用码组为：2n-2k，纠错编码的作用就是从2n个码组中按照规律选择出2k个许用码组。,通常监督码元越多，纠错检错能力越强，但编码效率越低。在一个码组内为了纠正t个误码，应满足关系式：d0≥2t+1在一个码组内为了检知e个误码并纠正t个误码（e＞t），应满足关系式：d0≥re+t+1纠错码3.DVB-S信道编码与传输系统（1）DVB-S信道编码与传输系统框图如下●多路视频音频数据节目复用：选择一组包含音频、视频和数据的TS流；●复用匹配能量扩散为便于接收端恢复数据，要对输入码流进行随机化处理，即加扰，以使能量扩散。●内码编码：与内码编码结合，增强前向纠错能力，有利于抗御地面开路信道恶劣的传输环境；●基带形成：形成信源编码、信道编码后的数字电视基带信号；11.3.3数字信号的调制与解调●数字信号的载波调制是信道编码的一部份，数字电视信号不是基带传输方式而是在射频通带中传输。适合信道传输的数字频带信号，从而实现频谱搬移，其逆过程为数字解调。BPF振荡器f1Cos（ω1t+Φ）4.数字电视调制技术QPSK（1）QPSK（绝对相移键控）调制技术串/并转换本节小结：1、音频信号压缩编码；2、信道编码的必要性、目的及编码框图；3、纠错原理；4、数字信号的调制与解调。本节小结：1、数字电视发展史；2、数字电视的分类与特点；3、数字电视系统架构；4、数字电视关键技术；5、电视信号的数字化；6、视频信号压缩编码。
