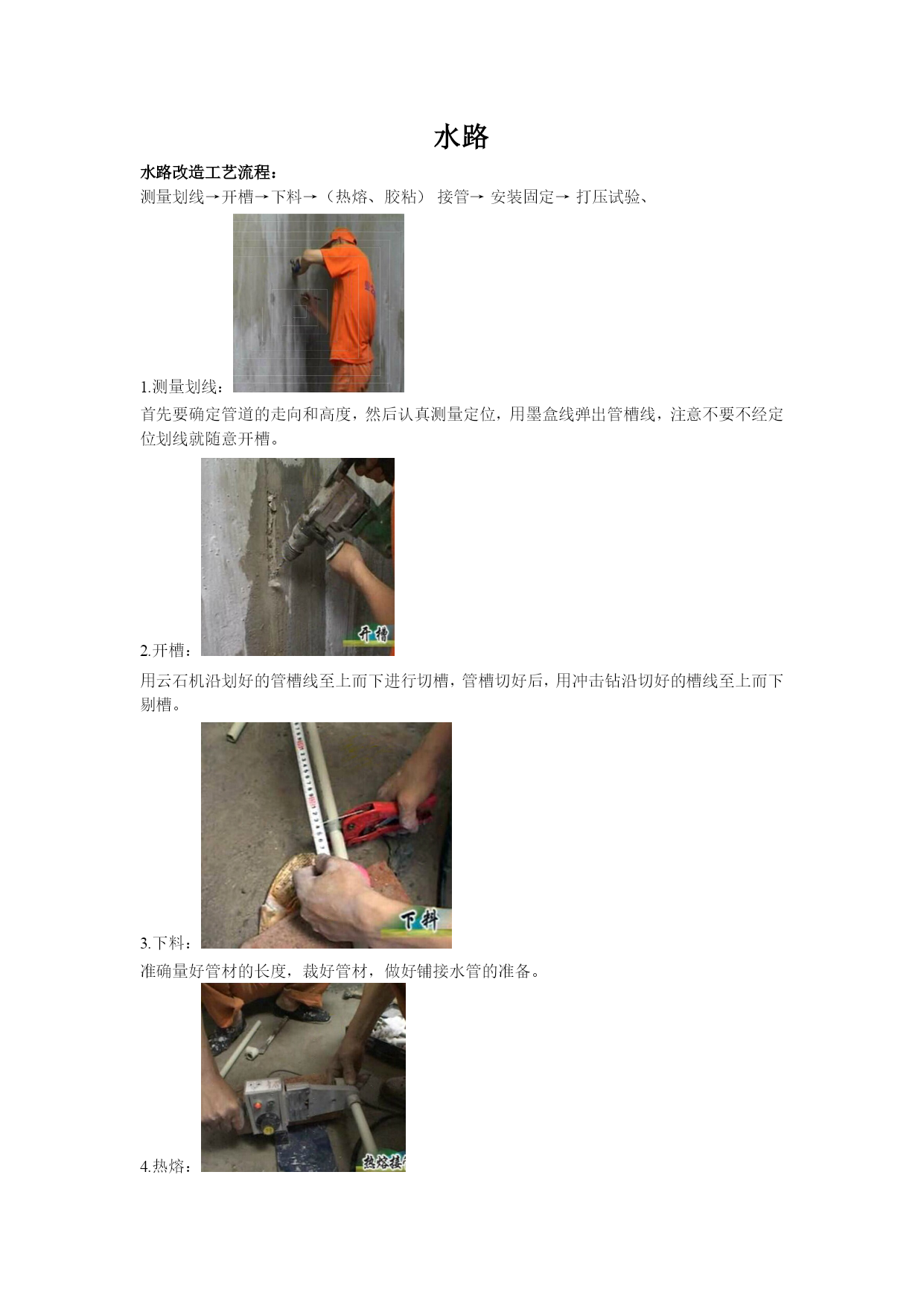

室内设计水路电路分析表优质资料(可以直接使用，可编辑优质资料，欢迎下载）水路水路改造工艺流程：测量划线→开槽→下料→（热熔、胶粘）接管→安装固定→打压试验、1.测量划线：首先要确定管道的走向和高度，然后认真测量定位，用墨盒线弹出管槽线，注意不要不经定位划线就随意开槽。2.开槽：用云石机沿划好的管槽线至上而下进行切槽，管槽切好后，用冲击钻沿切好的槽线至上而下剔槽。3.下料：准确量好管材的长度，裁好管材，做好铺接水管的准备。4.热熔：Ppr材质塑料给水管的安装应采用热熔连接。（注意：用力不正，可能会使管内堵塞，致使水流减少）5.安装固定：热水管和冷水管左右排列时，面对管道左侧应为热水，右侧为冷水，上下排列时上侧为热水，下侧为冷水；在装好的冷热出水管头应用水平尺检查是否水平，保持出水管头位置水平一致；管道连接好以后，按管道管径，设置管卡并固定牢固。6.打压试验：热水管和冷水管左右排列时，面对管道左侧应为热水，右侧为冷水，上下排列时上侧为热水，下侧为冷水；在装好的冷热出水管头应用水平尺检查是否水平，保持出水管头位置水平一致；管道连接好以后，按管道管径，设置管卡并固定牢固。施工原则与验收标准：1、分色：热水管（红线），冷水管（蓝线），便于施工检查及维修；2、常用的PPR管是冷热两用，但PVC管则不能用于接热水，因此这种水管常用与下水道；3、施工前进行闭水试验，检查以前的防水处理做的如何；4、在施工前，需预留好一些进出水口的位置，特别是二手房装修，以备日后改变。如：洗菜池冷热水口、燃气热水器进出水口、淋浴器冷热水、电热水器等。施工原则1、水管走顶不走地，避免踩裂水管的危险，检修方便。施工原则2、冷水埋管后的批灰层要大于1厘米，热水埋管后的批灰层大于1.5厘米施工原则3、要遵循左热右冷，上热下冷的原则。施工原则4、封槽前，要用管卡固定，冷水管卡间距不大于60厘米，热水管卡间距不大于25厘米。施工原则5、安装好的冷热水管管头的高度应在同一个水平面上。施工原则6、水管安装好后，立即用管堵把管头堵好，避免杂物进去。施工原则7、打压机的压力一定要达到0.6以上，等待20－30分钟以上，如压力表的指针位置无变化，说明所安装的水管是密封的。施工原则8、下水管虽然无压力，也需放水检查，检查是否有漏水或渗水现象。验收1、所有龙头使用方便、滤网清洁干净，左热右冷安装无误；2、卫生器具安装牢固平稳，无损伤，使用方便、无渗漏、排水通畅；3、所有接有软管的用水器在接口处都已安装三角减压阀，并调节到合理位置；4、地漏低于安装处的排水表面；5、热水器进气、进出水安装正确，正常使用。选材：PPR管规格标识:DN20：外径为20的PPR管，俗称4分管。DN25:外径为25的PPR管，俗称6分管。主要特点：无毒、卫生。2、保温节能。较好的耐热性4、使用寿命长。5、安装方便，连接可靠6、物料可回收利用优点1、质量轻20℃时密度为0.90g/cm3，重量仅为钢管的九分之一，紫铜管的十分之一，重量轻，大大降低施工强度。2、耐热性能好瞬间使用温度为95℃，长期使用时，温度可达75℃，是目前最理想的室内冷热水管道。3、耐腐蚀性能非极性材料，对水中的所有离子和建筑物的化学物质均不起化学作用，不会生锈和腐蚀。4、导热性低具有良好的保温性能，用于热水系统时，一般无需额外保温材料。5、管道阻力小光滑的管道内壁使得沿程阻力比金属管道小，能耗更低。6、管道连接牢固具有良好的热熔性能，热熔连接将同种材料的管材和管件连接成一个完美整体，杜绝了漏水隐患。7、卫生、无毒在生产、施工、使用过程中对环境无污染，属于绿色建材。优劣PPR管相比：使用寿命：优质保50年，劣只能5-6年；购买时：外观优质管外表光滑，标识齐全，配件上也有品牌名称；劣质产品无；韧性：质量好的PPR管韧性好，可轻松弯成一圈而不断裂。我们打算用s5用于冷水管，选用ppr热水管，基于ppr管在家装中用的多且质量好，有点多于别的管材的选择。如铝塑管：铝塑复合管是市面上较为流行的一种管材，目前市场比较有名的有日丰和金德，由于其质轻、耐用而且施工方便，其可弯曲性更适合在家装中使用。其主要缺点是在用作热水管使用时，由于长期的热胀冷缩会造成管壁错位以致造成渗漏。镀锌管：镀锌管作为水管，使用几年后，管内产生大量锈垢，流出的黄水不仅污染洁具，而且夹杂着不光滑内壁滋生的细菌，锈蚀造成水中重金属含量过高，严重危害人体的健康。等等的缺点最终还是选定了ppr管材、各出水口的高度要求：台盆：40～50CM淋浴器：120CM（根据业主的身高适当调整）马桶：20～30CM洗衣机：110CM左右电热水器：170C
