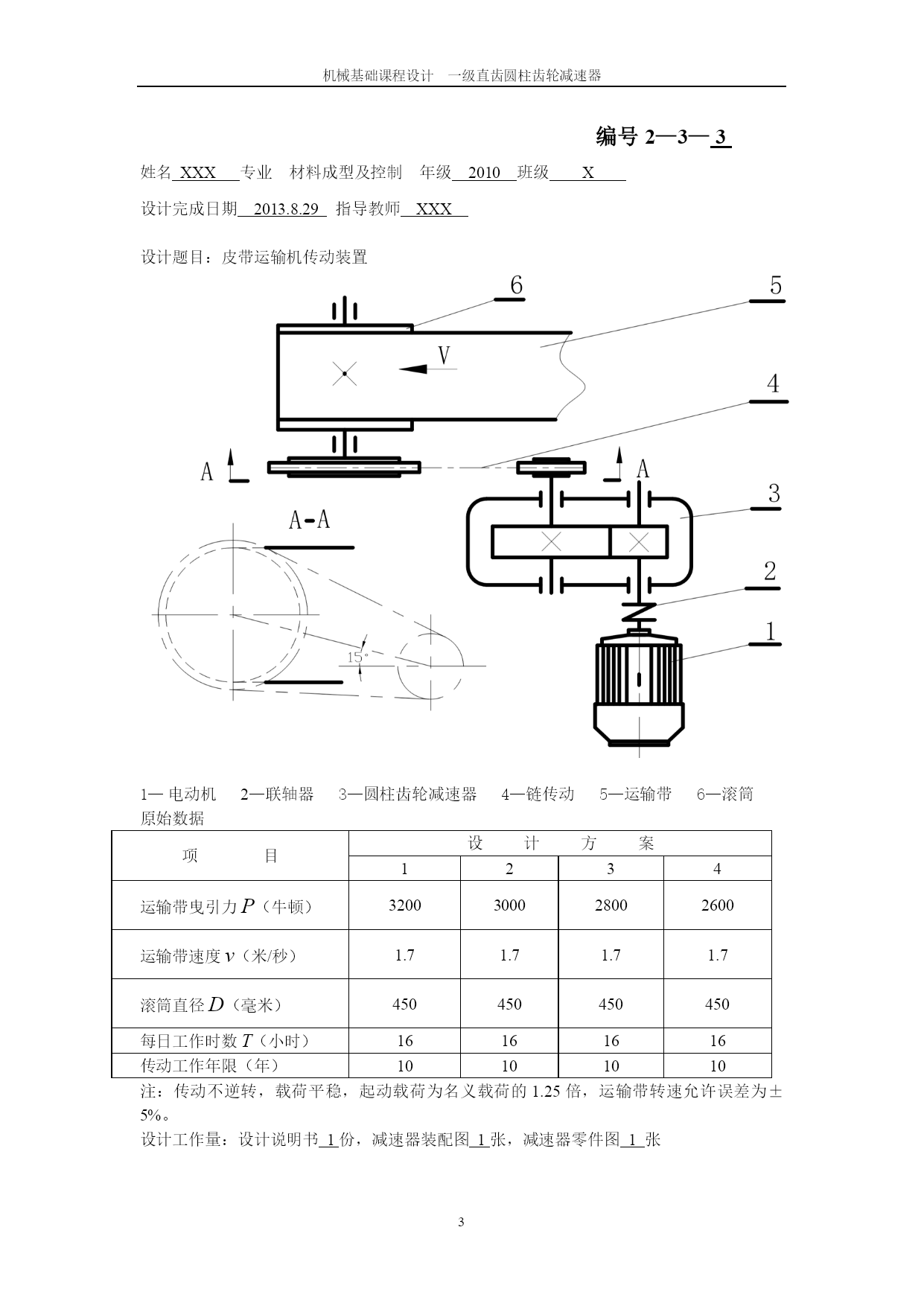

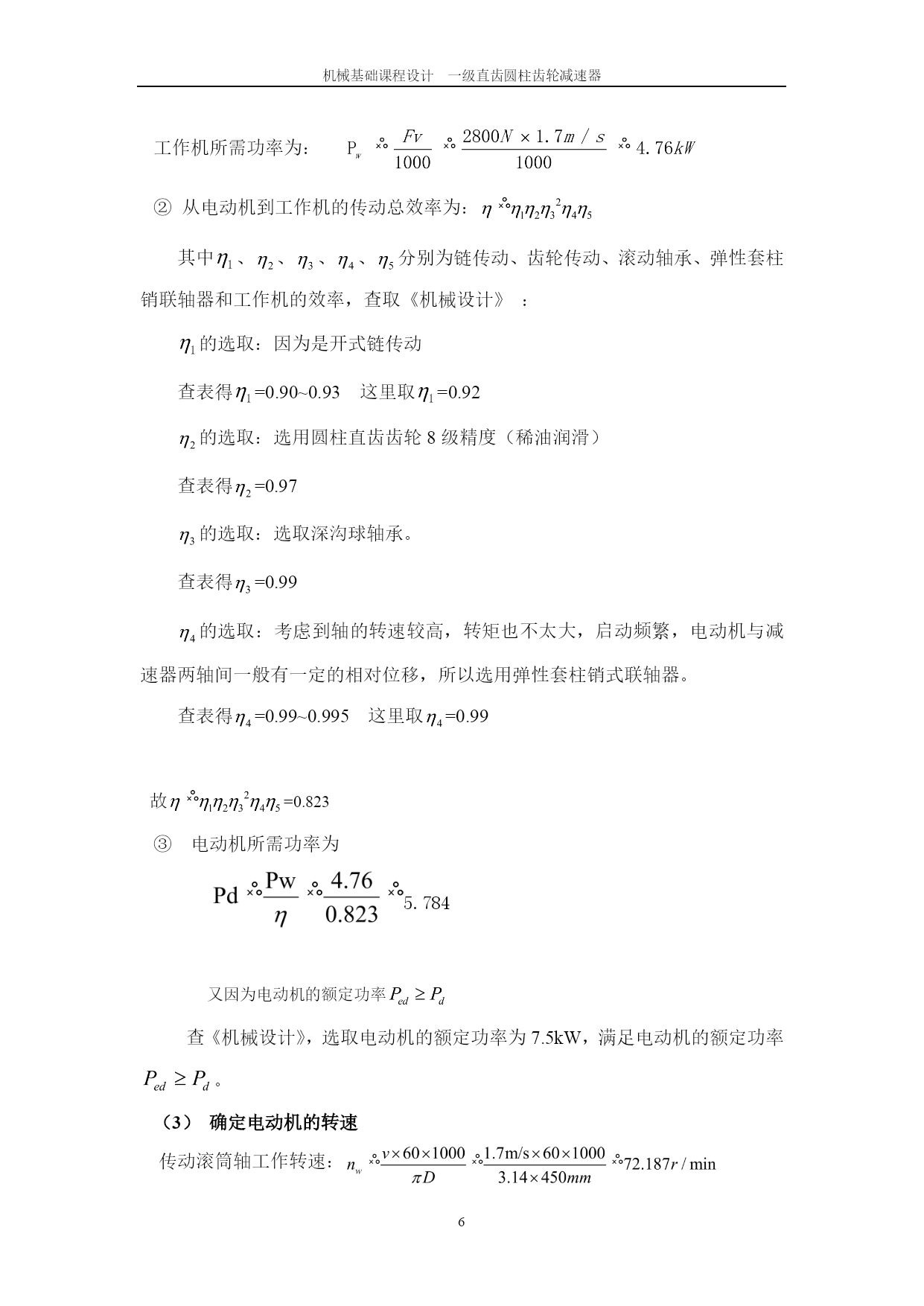

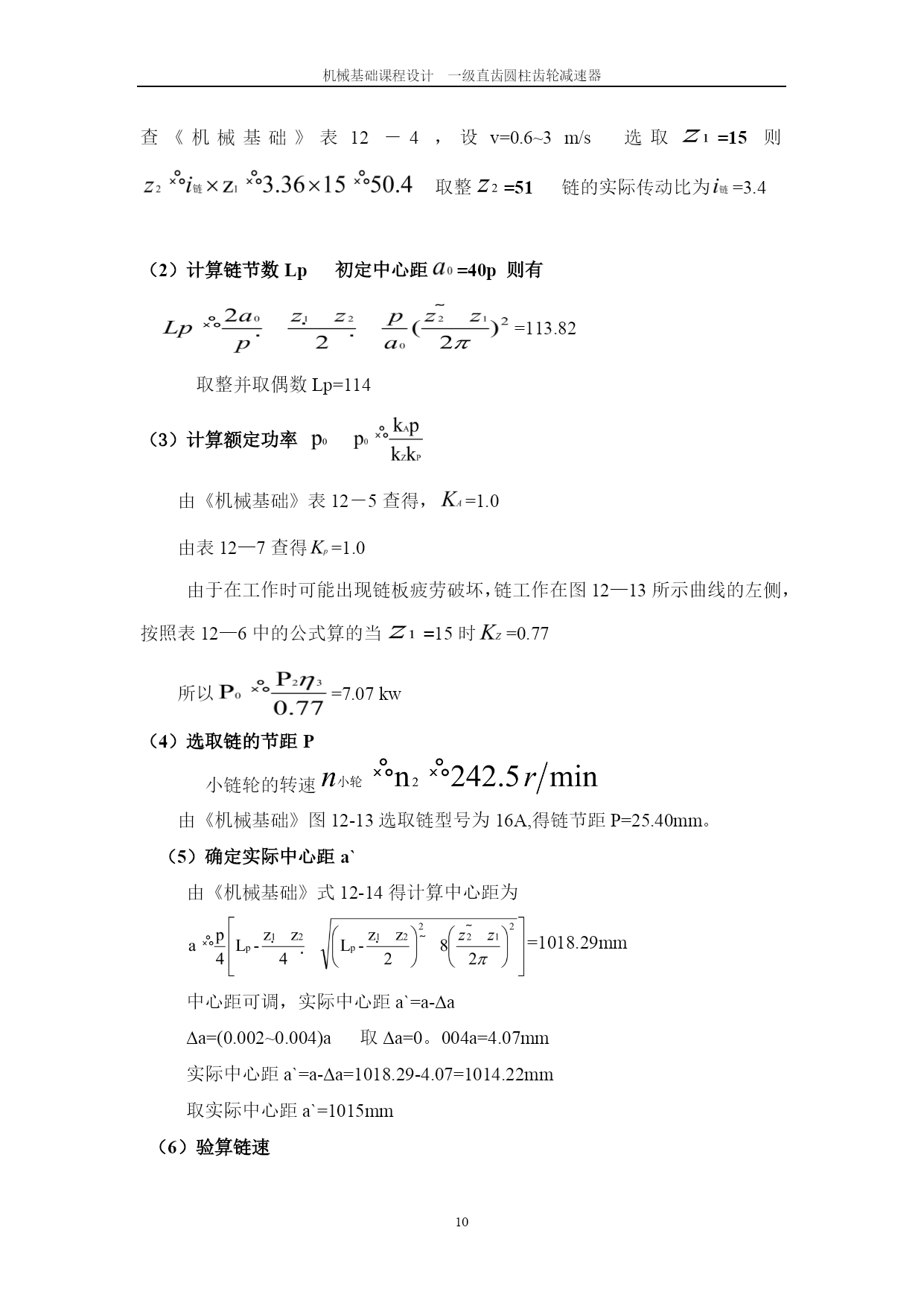

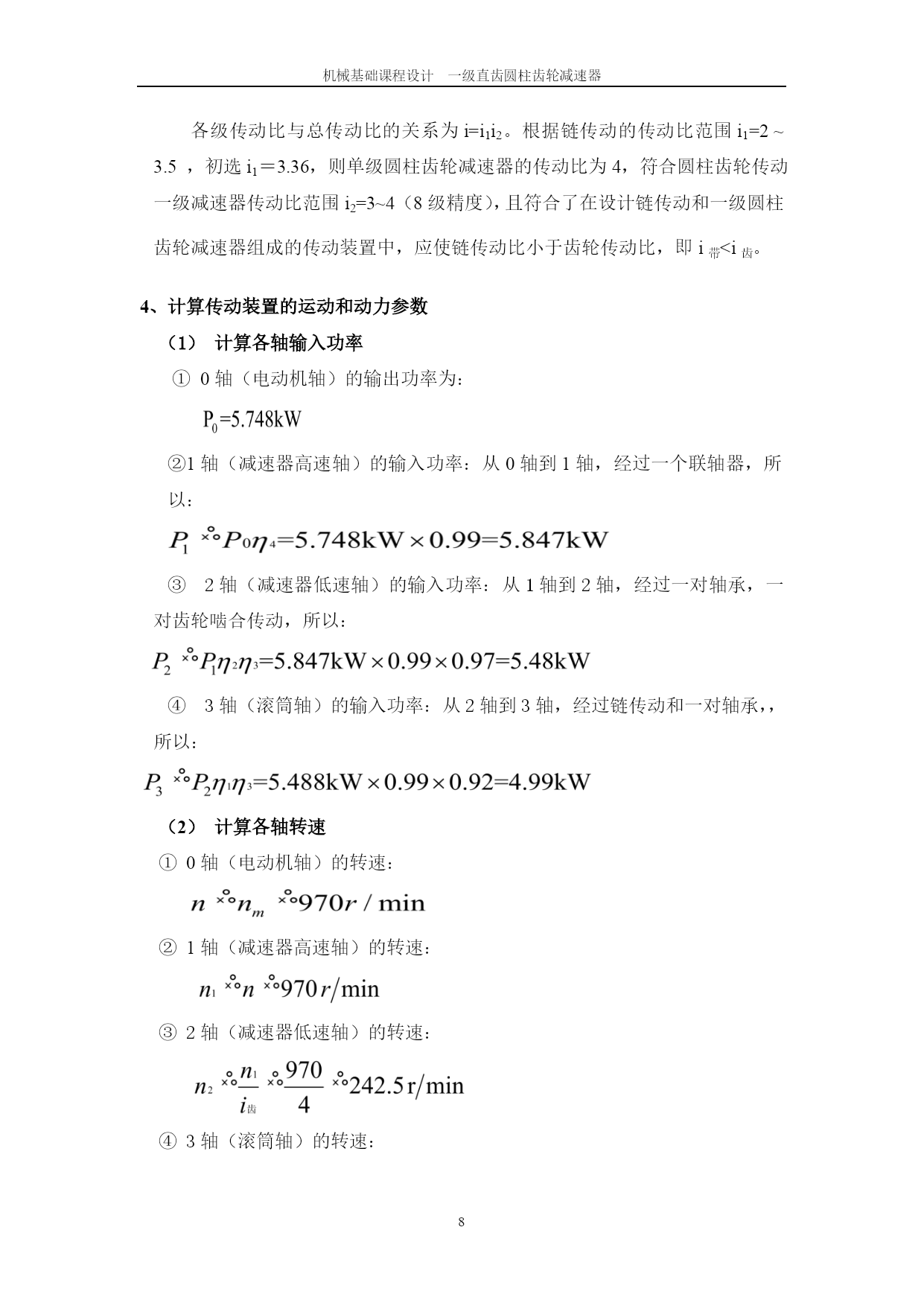

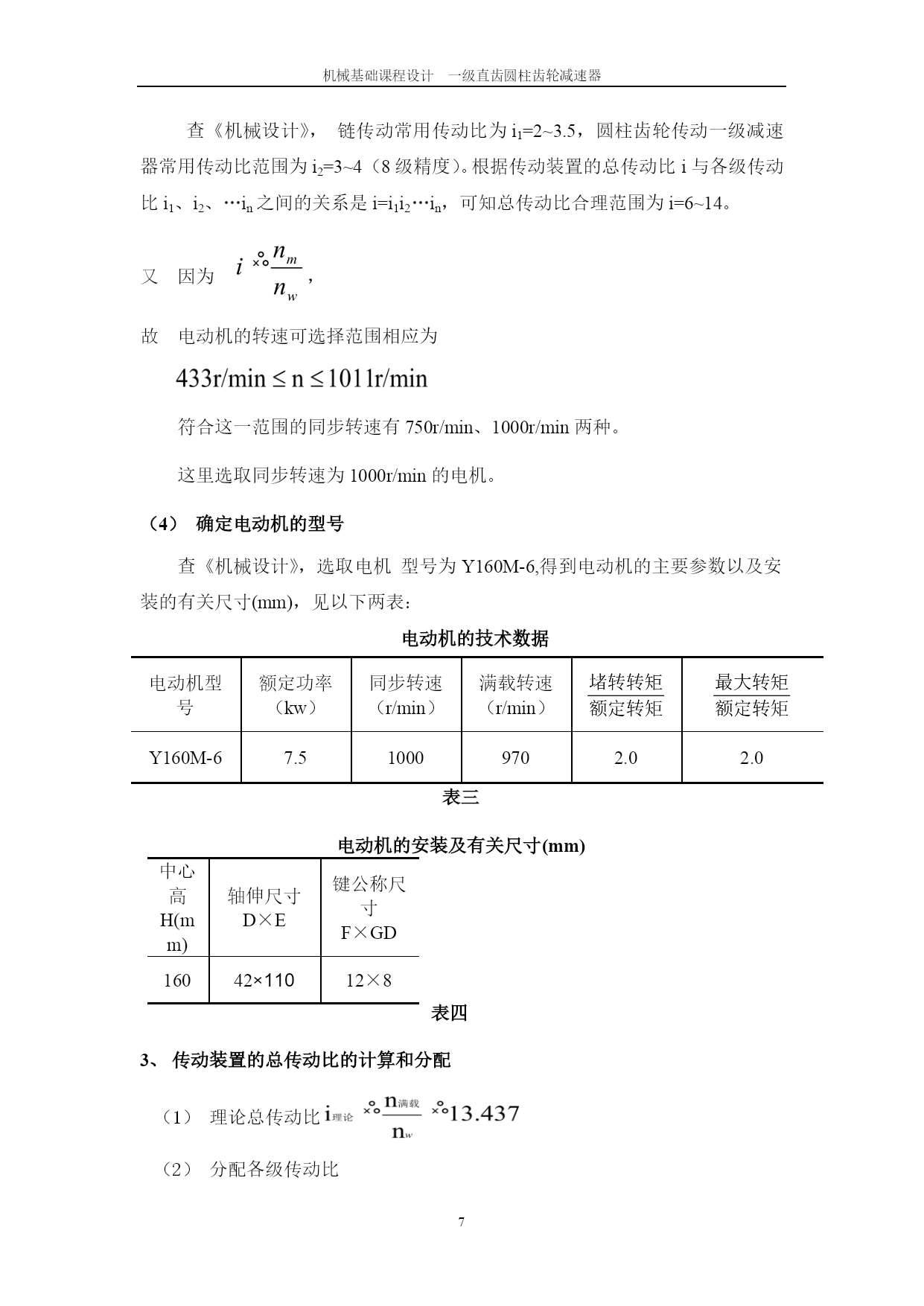

机械基础课程设计一级直齿圆柱齿轮减速器机械设计基础课程设计2资料设计题目：皮带运输机传动装置学院名称材料科学与工程专业材料成型及控制内装资料：1计算说明书1份2设计装配图1张3零件图1张4设计草图1张2013年8月29日机械设计基础课程设计2计算说明书设计题目：皮带运输机传动装置学生姓名XXX学院名称材料科学与工程专业材料成型及控制学号3010208XXX指导教师XXX2013年8月编号2—3—3姓名XXX专业材料成型及控制年级2010班级X设计完成日期2013.8.29指导教师XXX设计题目：皮带运输机传动装置电动机2—联轴器3—圆柱齿轮减速器4—链传动5—运输带6—滚筒原始数据项目设计方案1234运输带曳引力P（牛顿）3200300028002600运输带速度v（米/秒）1.71.71.71.7滚筒直径D（毫米）450450450450每日工作时数T（小时）16161616传动工作年限（年）10101010注：传动不逆转，载荷平稳，起动载荷为名义载荷的1.25倍，运输带转速允许误差为±5%。设计工作量：设计说明书1份，减速器装配图1张，减速器零件图1张目录一传动装置的总体设计1、传动方案的确定……………………………………………………12、电动机的选择………………………………………………………13、传动装置的总传动比的计算和分配………………………………34、传动装置的运动和动力参数的确定………………………………3二传动零件的设计1、链轮设计……………………………………………………………52、齿轮传动设计………………………………………………………73、轴的设计……………………………………………………………114、滚动轴承的选择与校核计算………………………………………185、键联接的选择及其校核计算………………………………………196、联轴器的扭矩校核…………………………………………………207、减速器基本结构的设计与选择……………………………………21三箱体尺寸及附件的设计1、箱体的尺寸设计……………………………………………………232、附件的设计…………………………………………………………25四参考文献………………………………………………………27五主要设计一览表…………………………………………………29设计内容：传动装置的总体设计确定传动方案本次设计选用的带式输送机的机械传动装置方案为一级闭式齿轮和链传动，其传动装置见下图。选择电动机选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。选择电动机的额定功率带式输送机的性能参数：输送带工作拉力F/N输送带工作速度v/m·s-1卷筒直径D/mm28001.7450表一工作机所需功率为：从电动机到工作机的传动总效率为：其中、、、、分别为链传动、齿轮传动、滚动轴承、弹性套柱销联轴器和工作机的效率，查取《机械设计》：的选取：因为是开式链传动查表得=0.90~0.93这里取=0.92的选取：选用圆柱直齿齿轮8级精度（稀油润滑）查表得=0.97的选取：选取深沟球轴承。查表得=0.99的选取：考虑到轴的转速较高，转矩也不太大，启动频繁，电动机与减速器两轴间一般有一定的相对位移，所以选用弹性套柱销式联轴器。查表得=0.99~0.995这里取=0.99故=0.823电动机所需功率为5.784又因为电动机的额定功率查《机械设计》，选取电动机的额定功率为7.5kW，满足电动机的额定功率。确定电动机的转速传动滚筒轴工作转速：查《机械设计》，链传动常用传动比为i1=2~3.5，圆柱齿轮传动一级减速器常用传动比范围为i2=3~4（8级精度）。根据传动装置的总传动比i与各级传动比i1、i2、…in之间的关系是i=i1i2…in，可知总传动比合理范围为i=6~14。又因为，故电动机的转速可选择范围相应为符合这一范围的同步转速有750r/min、1000r/min两种。这里选取同步转速为1000r/min的电机。（4）确定电动机的型号查《机械设计》，选取电机型号为Y160M-6,得到电动机的主要参数以及安装的有关尺寸(mm)，见以下两表：电动机的技术数据电动机型号额定功率（kw）同步转速（r/min）满载转速（r/min）Y160M-67.510009702.02.0表三电动机的安装及有关尺寸(mm)中心高H(mm)轴伸尺寸D×E键公称尺寸F×GD16042×11012×8表四传动装置
