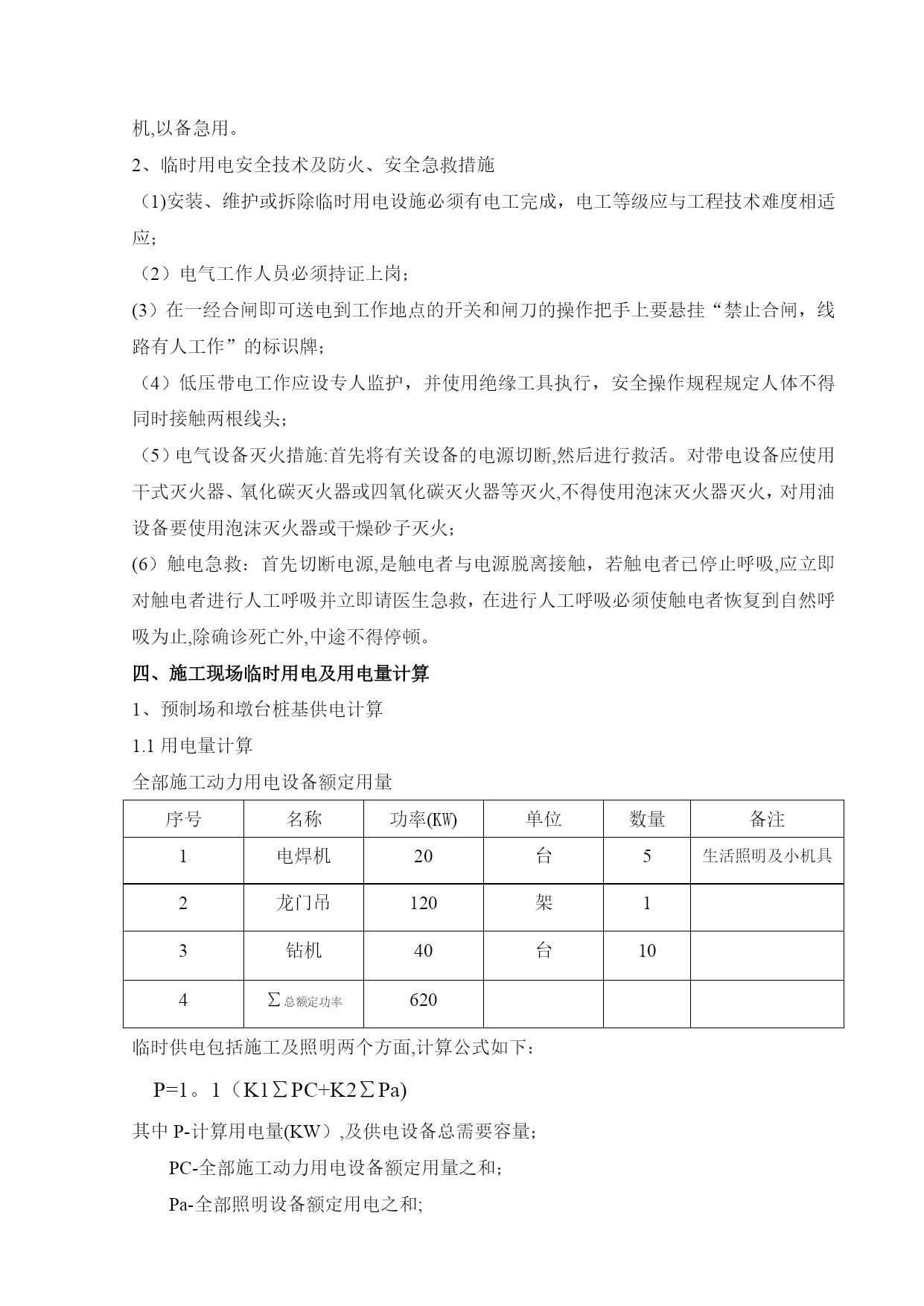

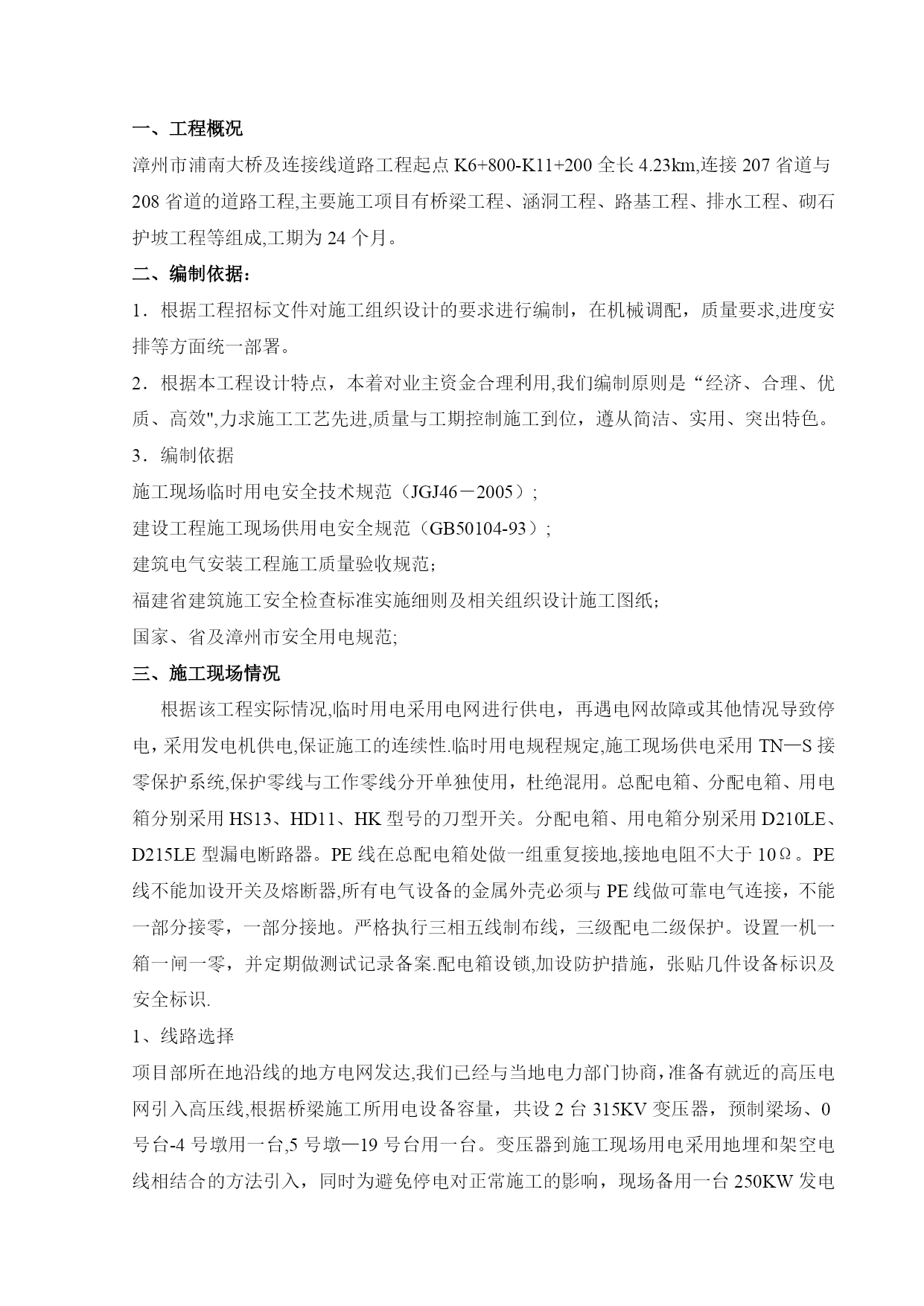

浦南大桥临时用电施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载漳州市浦南大桥及连接线道路工程现场临时用电方案宁波交通建设工程漳州市浦南大桥及连接线道路工程项目经理部2021年11月一、工程概况漳州市浦南大桥及连接线道路工程起点K6+800-K11+200全长4.23km,连接207省道与208省道的道路工程,主要施工项目有桥梁工程、涵洞工程、路基工程、排水工程、砌石护坡工程等组成,工期为24个月。二、编制依据：1．根据工程招标文件对施工组织设计的要求进行编制，在机械调配，质量要求,进度安排等方面统一部署。2．根据本工程设计特点，本着对业主资金合理利用,我们编制原则是“经济、合理、优质、高效",力求施工工艺先进,质量与工期控制施工到位，遵从简洁、实用、突出特色。3．编制依据施工现场临时用电安全技术规范（JGJ46－2005）;建设工程施工现场供用电安全规范（GB50104-93）;建筑电气安装工程施工质量验收规范；福建省建筑施工安全检查标准实施细则及相关组织设计施工图纸；国家、省及漳州市安全用电规范;三、施工现场情况根据该工程实际情况,临时用电采用电网进行供电，再遇电网故障或其他情况导致停电，采用发电机供电,保证施工的连续性.临时用电规程规定,施工现场供电采用TN—S接零保护系统,保护零线与工作零线分开单独使用，杜绝混用。总配电箱、分配电箱、用电箱分别采用HS13、HD11、HK型号的刀型开关。分配电箱、用电箱分别采用D210LE、D215LE型漏电断路器。PE线在总配电箱处做一组重复接地,接地电阻不大于10Ω。PE线不能加设开关及熔断器,所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。严格执行三相五线制布线，三级配电二级保护。设置一机一箱一闸一零，并定期做测试记录备案.配电箱设锁,加设防护措施，张贴几件设备标识及安全标识.1、线路选择项目部所在地沿线的地方电网发达,我们已经与当地电力部门协商，准备有就近的高压电网引入高压线,根据桥梁施工所用电设备容量，共设2台315KV变压器，预制梁场、0号台-4号墩用一台,5号墩—19号台用一台。变压器到施工现场用电采用地埋和架空电线相结合的方法引入，同时为避免停电对正常施工的影响，现场备用一台250KW发电机,以备急用。2、临时用电安全技术及防火、安全急救措施（1)安装、维护或拆除临时用电设施必须有电工完成，电工等级应与工程技术难度相适应；（2）电气工作人员必须持证上岗；(3）在一经合闸即可送电到工作地点的开关和闸刀的操作把手上要悬挂“禁止合闸，线路有人工作”的标识牌；（4）低压带电工作应设专人监护，并使用绝缘工具执行，安全操作规程规定人体不得同时接触两根线头；（5）电气设备灭火措施:首先将有关设备的电源切断,然后进行救活。对带电设备应使用干式灭火器、氧化碳灭火器或四氧化碳灭火器等灭火,不得使用泡沫灭火器灭火，对用油设备要使用泡沫灭火器或干燥砂子灭火；(6）触电急救：首先切断电源,是触电者与电源脱离接触，若触电者已停止呼吸,应立即对触电者进行人工呼吸并立即请医生急救，在进行人工呼吸必须使触电者恢复到自然呼吸为止,除确诊死亡外,中途不得停顿。四、施工现场临时用电及用电量计算1、预制场和墩台桩基供电计算1.1用电量计算全部施工动力用电设备额定用量序号名称功率(KW)单位数量备注1电焊机20台5生活照明及小机具2龙门吊120架13钻机40台104∑总额定功率620临时供电包括施工及照明两个方面,计算公式如下：P=1。1（K1∑PC+K2∑Pa)其中P-计算用电量(KW）,及供电设备总需要容量；PC-全部施工动力用电设备额定用量之和；Pa-全部照明设备额定用电之和;K1-全部施工用电设备使用系数，总数10台以内取0。75；10—30台取0.7；K2—照明设备同时使用系数，取1.0；照明用电综合考虑为：P=20KW经过计算得P=1。1×（0.75×620+1.0×20)=534KW1.2变压器容量计算变压器容量计算公式如下：P0=1。05P/COSΦ其中P0-变压器容量（kVA）;1.05-功率损失系数；COSΦ—用电设备功率因素，一般建筑工地取0.75；经过计算得到P0=1.4×534=748kVA；1.3配电导线截面计算（1）按导线的允许电流选择：三相四线制低压线路上的电流可以按照下式计算：Ι1=1000P0/√3U1COS其中Ι1-线路工作电流（A）；U1-线路工作电压值(V），三相四线制低压时取400V；经计算得到Ι1=1439A根据线路的最大负荷电流，不得大于导线的运行节流量，经查表知，BV型铜芯塑料线截面积选择为185
