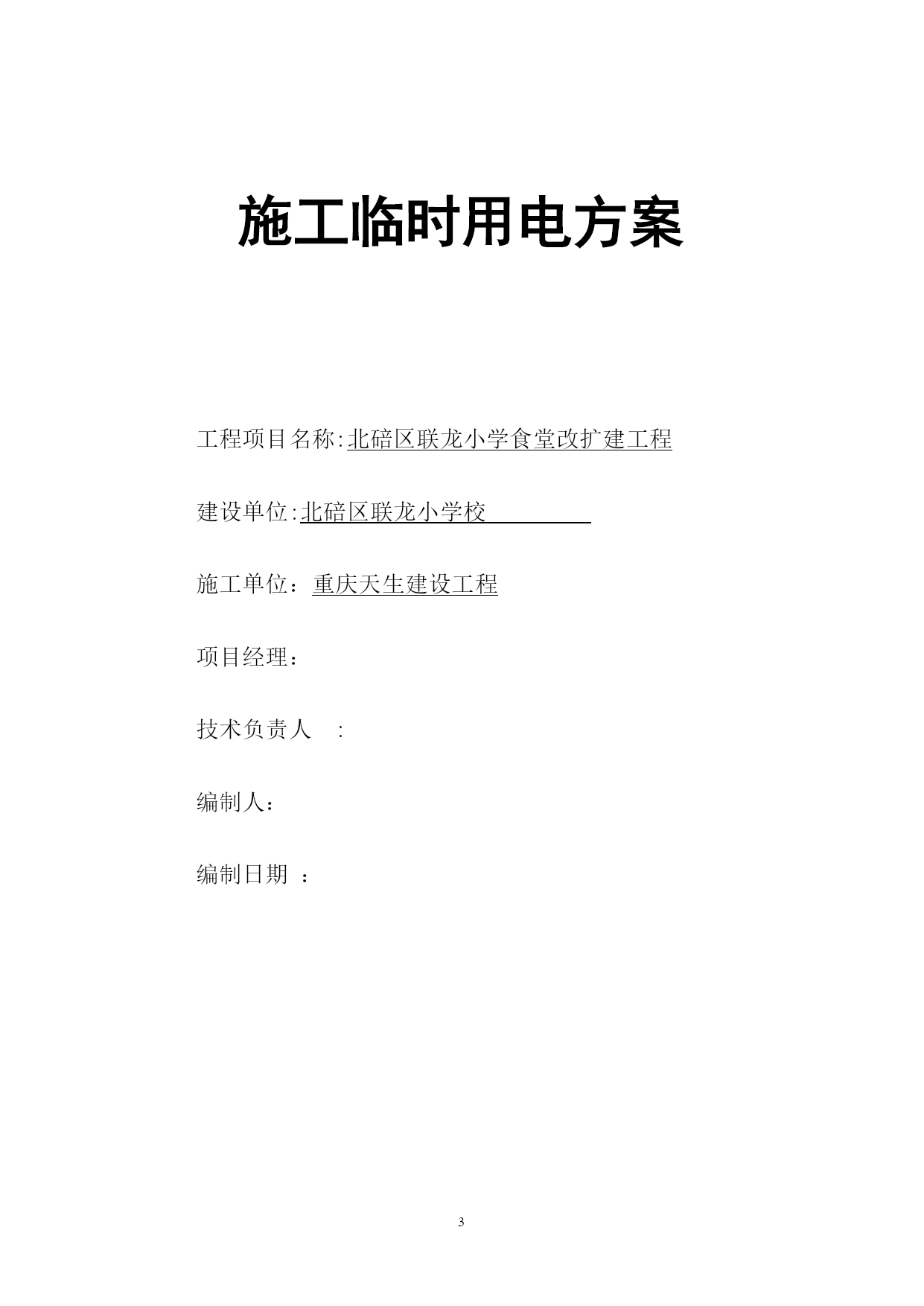

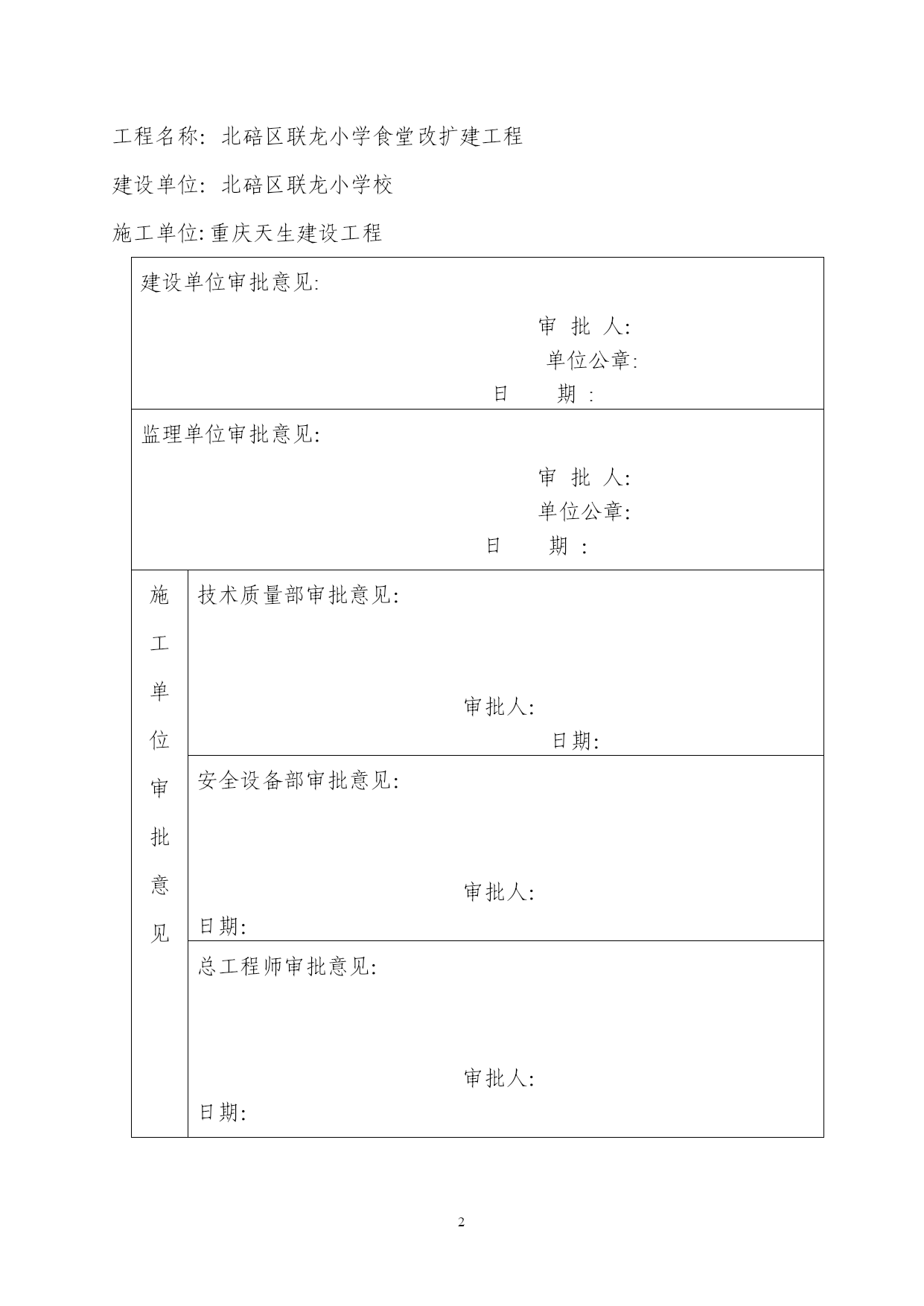

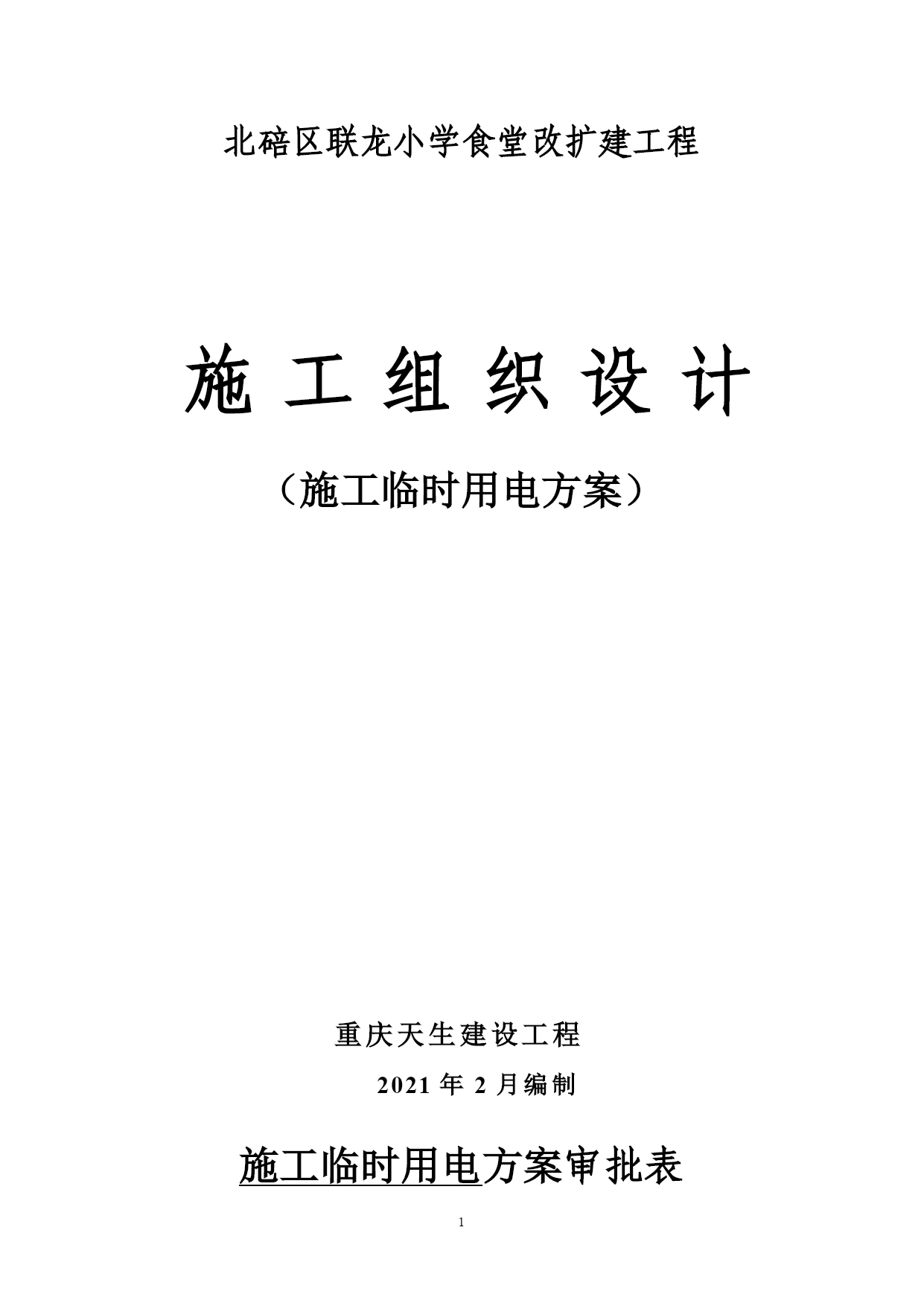

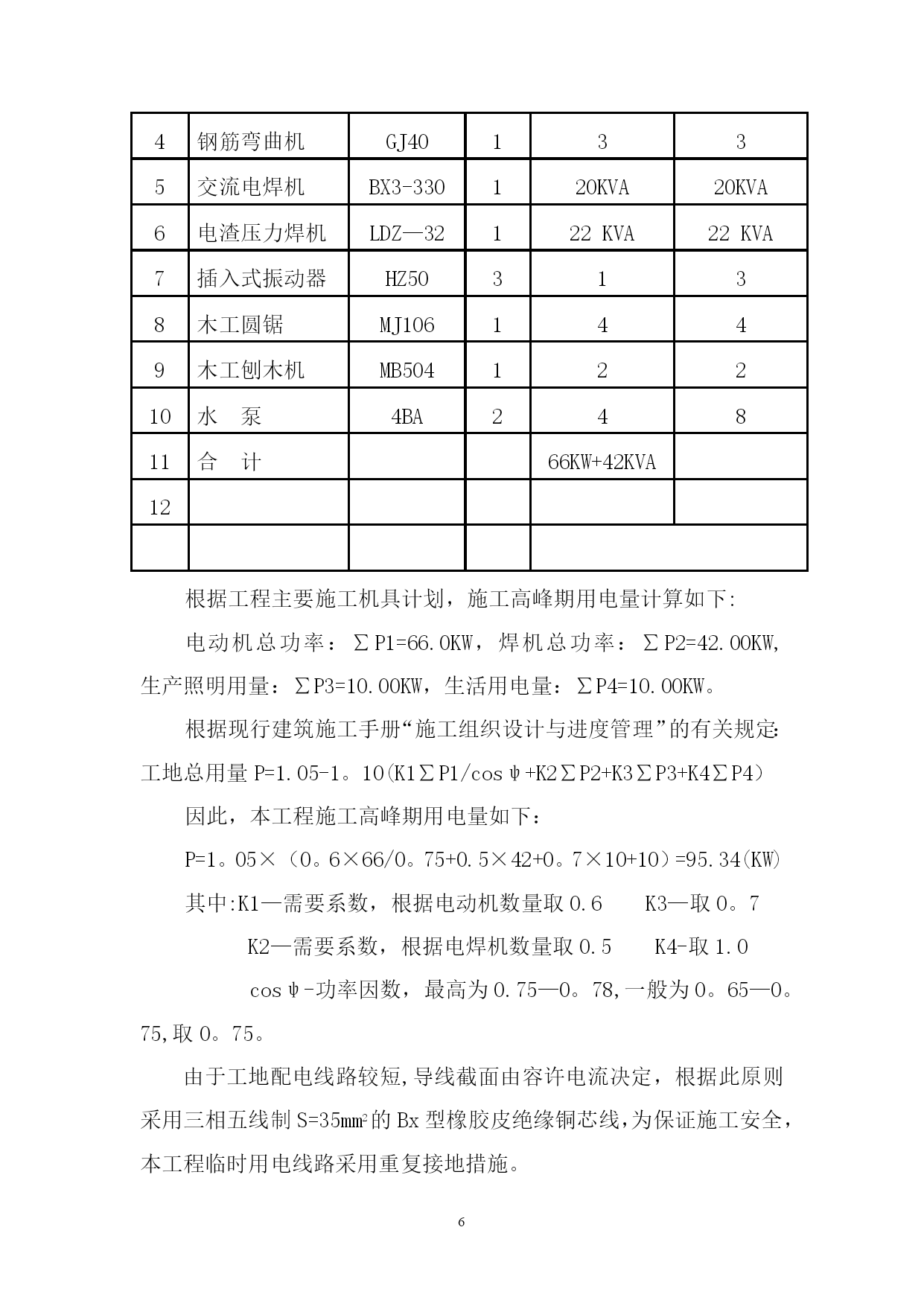

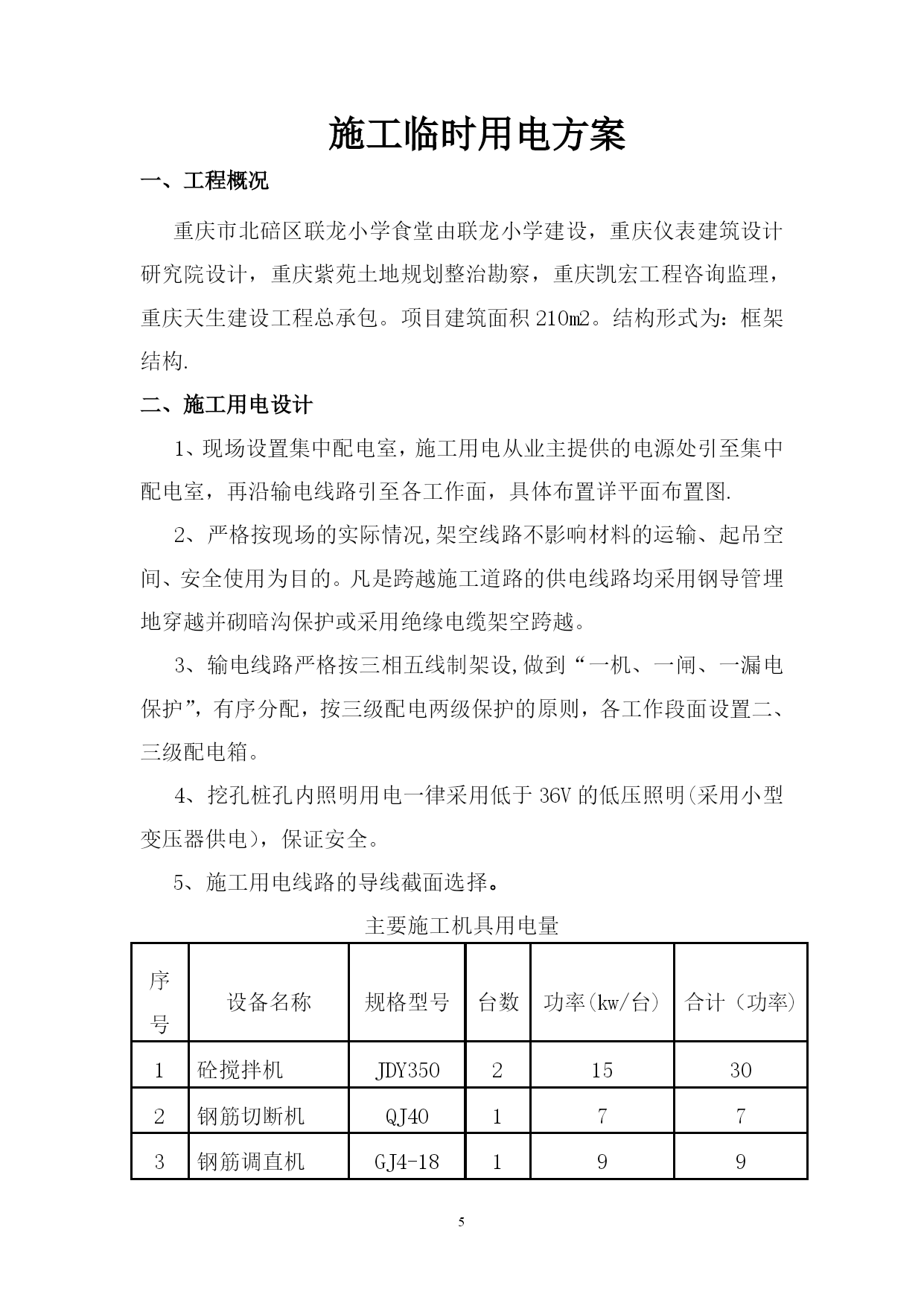

联龙小学施工临时用电方案【实用文档】doc文档可直接使用可编辑，欢迎下载北碚区联龙小学食堂改扩建工程施工组织设计（施工临时用电方案）重庆天生建设工程2021年2月编制施工临时用电方案审批表工程名称：北碚区联龙小学食堂改扩建工程建设单位：北碚区联龙小学校施工单位:重庆天生建设工程建设单位审批意见:审批人：单位公章:日期:监理单位审批意见：审批人：单位公章：日期：施工单位审批意见技术质量部审批意见：审批人：日期：安全设备部审批意见：审批人：日期：总工程师审批意见：审批人：日期：施工临时用电方案工程项目名称:北碚区联龙小学食堂改扩建工程建设单位:北碚区联龙小学校施工单位：重庆天生建设工程项目经理：技术负责人:编制人：编制日期：施工组织设计（方案）报审表工程名称：北碚区联龙小学校食堂改扩建工程监理表—2致：（监理单位)我方已根据施工合同的有关规定完成了北碚区联龙小学食堂改扩建工程工程施工组织设计（方案)的编制，并经我单位技术负责人审查批准,请予以审查。附：施工临时用电方案承包单位（章)重庆天生建设工程项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见：项目监理机构（章）总监理工程师日期施工临时用电方案一、工程概况重庆市北碚区联龙小学食堂由联龙小学建设，重庆仪表建筑设计研究院设计，重庆紫苑土地规划整治勘察，重庆凯宏工程咨询监理，重庆天生建设工程总承包。项目建筑面积210m2。结构形式为：框架结构.二、施工用电设计1、现场设置集中配电室，施工用电从业主提供的电源处引至集中配电室，再沿输电线路引至各工作面，具体布置详平面布置图.2、严格按现场的实际情况,架空线路不影响材料的运输、起吊空间、安全使用为目的。凡是跨越施工道路的供电线路均采用钢导管埋地穿越并砌暗沟保护或采用绝缘电缆架空跨越。3、输电线路严格按三相五线制架设,做到“一机、一闸、一漏电保护”，有序分配，按三级配电两级保护的原则，各工作段面设置二、三级配电箱。4、挖孔桩孔内照明用电一律采用低于36V的低压照明(采用小型变压器供电），保证安全。5、施工用电线路的导线截面选择。主要施工机具用电量序号设备名称规格型号台数功率(kw/台)合计（功率)1砼搅拌机JDY350215302钢筋切断机QJ401773钢筋调直机GJ4-181994钢筋弯曲机GJ401335交流电焊机BX3-330120KVA20KVA6电渣压力焊机LDZ—32122KVA22KVA7插入式振动器HZ503138木工圆锯MJ1061449木工刨木机MB50412210水泵4BA24811合计66KW+42KVA12根据工程主要施工机具计划，施工高峰期用电量计算如下:电动机总功率：∑P1=66.0KW，焊机总功率：∑P2=42.00KW,生产照明用量：∑P3=10.00KW，生活用电量：∑P4=10.00KW。根据现行建筑施工手册“施工组织设计与进度管理”的有关规定：工地总用量P=1.05-1。10(K1∑P1/cosψ+K2∑P2+K3∑P3+K4∑P4）因此，本工程施工高峰期用电量如下：P=1。05×（0。6×66/0。75+0.5×42+0。7×10+10）=95.34(KW)其中:K1—需要系数，根据电动机数量取0.6K3—取0。7K2—需要系数，根据电焊机数量取0.5K4-取1.0cosψ-功率因数，最高为0.75—0。78,一般为0。65—0。75,取0。75。由于工地配电线路较短,导线截面由容许电流决定，根据此原则采用三相五线制S=35mm2的Bx型橡胶皮绝缘铜芯线，为保证施工安全，本工程临时用电线路采用重复接地措施。由现场配电房低压配电柜分2个回路（P1-P2）控制施工现场各用电设备。P1回路供钢筋棚、木工棚、搅拌站楼层工作面等用电，导线采用铜芯橡皮线Bx－4×35+1×25mm2.楼层施工每层设一个分配电箱。P2回路供施工现场照明、办公、宿舍、食堂等临时设施照明,导线采用铜芯橡皮线Bx－4×16+1×10mm2,沿墙明敷,过大门时穿UPVC管保护.三、施工用电安全措施1、施工现场临时用电要有施工方案,应按《施工现场临时用电安全技术规范》的要求进行设计、验收和检查.临时用电还要有安全技术交底及验收表，要有变更记录,健全安全用电管理制度和安全技术档案。临时用电应落实三项技术措施：第一，防止误触带电体的措施；第二，防止漏电措施;第三，实行安全用电措施。2、施工现场必须有足够的低压照明设施，主要通道入口、上下入口均设照明装置。夜间施
