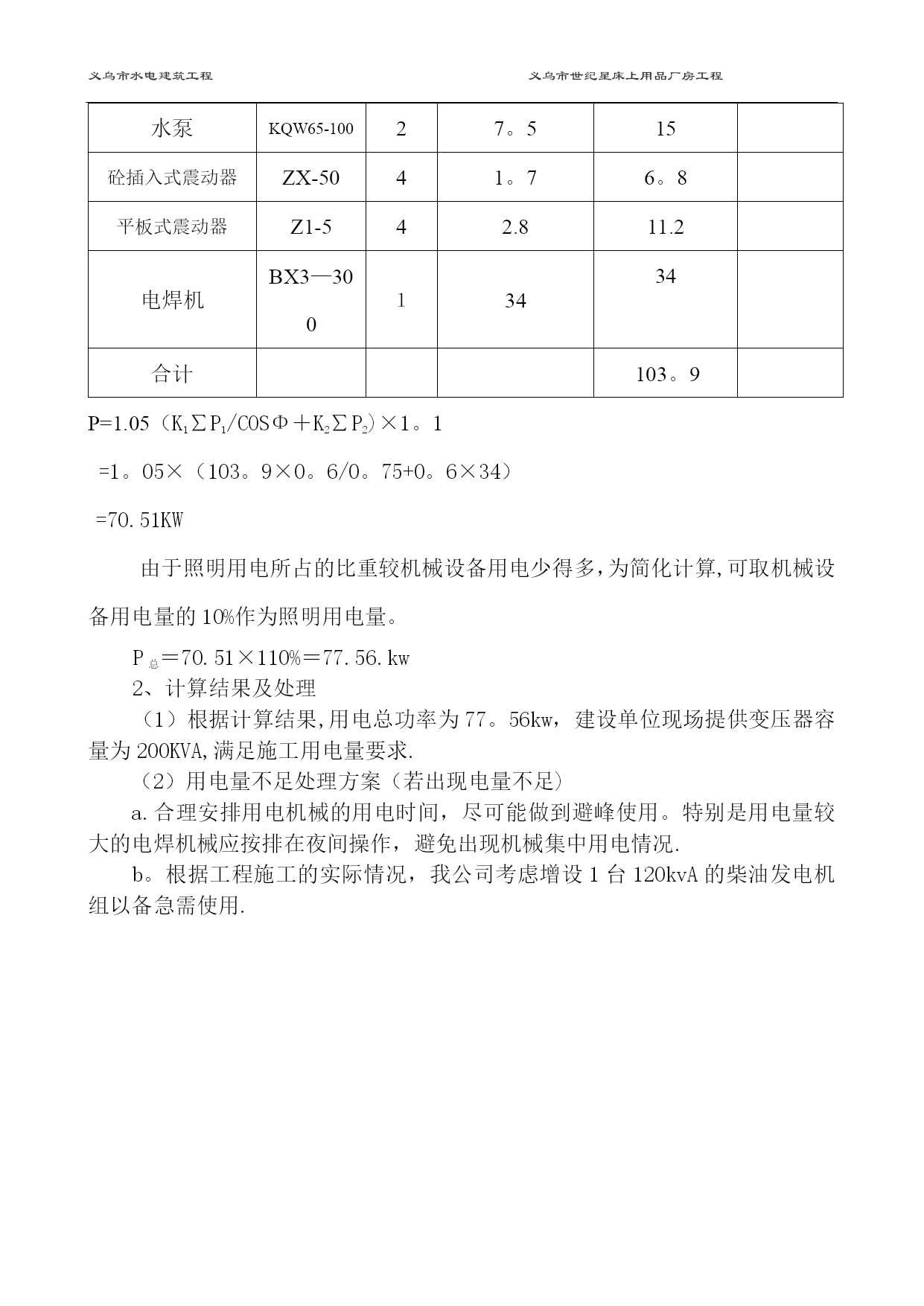

义乌市水电建筑工程义乌市世纪星床上用品厂房工程浪丽施工临时用电专项施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载施工临时用电专项施工方案一、工程概况义乌市世纪星床上用品厂房工程位于后宅工业区,建筑层数为五层，层高底层为5。9米,其余层高为3.7米，总高24.0米，建筑面积8910.27平方米，混凝土框架结构。二、用电设计：根据施工现场临时用电安全技术规范JGJ46—88，本工程采用TN—S系统，总配电箱设置PE保护接零，接地体采用50×50×5镀锌角钢焊接而成。在总配电箱，分配箱及固定机械设备处作业重复接地，接地电阻小于4欧姆。工作零线与保护零线严格区分，照明、动力分开控制，对机械设备做到一机一闸一保护，接地电阻和绝缘电阻进行测试并做记录，注意在同一系统中决不允许对一部分设备采取接地，对另一部分采取接零。施工现场按三级控制管理，总配电箱I﹤75MA，分配箱I﹤50MA，三级末端保护箱I﹤30MA。二、施工用电配线：在线路敷设上严格按照JGJ46—88《施工现场临时用电安全技术规范》合理安排，统筹布置。1、主要施工用电负荷：机械设备名称规格型号数量额定功率（KW）合计功率(KW）备注塔吊4012525砼搅拌机35017。57。5钢筋弯曲机QW40A12.22。2钢筋切断机QT40A12。22.2水泵KQW65-10027。515砼插入式震动器ZX-5041。76。8平板式震动器Z1-542.811.2电焊机BX3—300１3434合计103。9P=1.05（K1∑P1/COSΦ＋K2∑P2)×1。1=1。05×（103。9×0。6/0。75+0。6×34）=70.51KW由于照明用电所占的比重较机械设备用电少得多，为简化计算,可取机械设备用电量的10%作为照明用电量。P总＝70.51×110%＝77.56.kw2、计算结果及处理（1）根据计算结果,用电总功率为77。56kw，建设单位现场提供变压器容量为200KVA,满足施工用电量要求.（2）用电量不足处理方案（若出现电量不足)a.合理安排用电机械的用电时间，尽可能做到避峰使用。特别是用电量较大的电焊机械应按排在夜间操作，避免出现机械集中用电情况.b。根据工程施工的实际情况，我公司考虑增设1台120kvA的柴油发电机组以备急需使用.三、临时配电系统：1、配电系统布置及操作必须符合下图要求：启动布置距离小于100m小于30.0m小于3。0m2、施工现场用电线路见总平面图。3、楼层埋设钢套管电缆，电缆线引至各楼层总配电箱，水平供电由楼层总配电箱接出分配电箱和开关箱,再由分配电箱和开关箱接至用电机具.四、临时用电安全技术规定：（1）编制依据：JGJ46—88《施工现场临时用电安全技术规范》。（2）需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实施，并补充有关图纸资料存档。（3）建立临时用电安全技术档案。其内容为：临时用电施工组织设计;修改临时用电施工组织设计资料；技术交底资料；临时用电工程检查验收表；电气设备的试、检验凭单和调试记录；接地电阻测定记录表;定期检（复）查表；(施工现场每月一次,分公司每季一次,并复查接地电阻值）。电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。（4）施工脚手架、机动车道、起重设备与外电线路间距应符合安全要求。凡施工现场不能满足有关规定时，应实施相应安全技术措施，增设屏障、遮栏、围栏或防护网,并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实施时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等解决办法，否则不得施工。五、保护接零、接地、防雷规定（1）施工现场的中点直接接地的电力线路中必须采用TT保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接,专用保护零线（简称保护零线)应由工作接地线，配电箱的零线或第一级漏电保护器，电源侧的零线引出，详见下图，并按规定色标要求接线。(2）凡地下室等潮湿或条件特别恶劣施工电气设备必须采用保护接零，保护零线不得装设开关或熔断器，保护零线应单独敷设,不作它用，重复接地线应与保护零线相连结。1：工作接地；2：电气设备外露导电部分3：重复接地L1、L2、L3：相线N:工作零线PE：保护零线（3)下列施工用电设备不断电的外露导电部分应做保护接零；电机、变压器、电器、照明器具，手持电动工具的金属外壳;电气设备传动装置金属部件及电力线路金属保护管等;室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。(4）保护零线的截面,应不小于工作零
