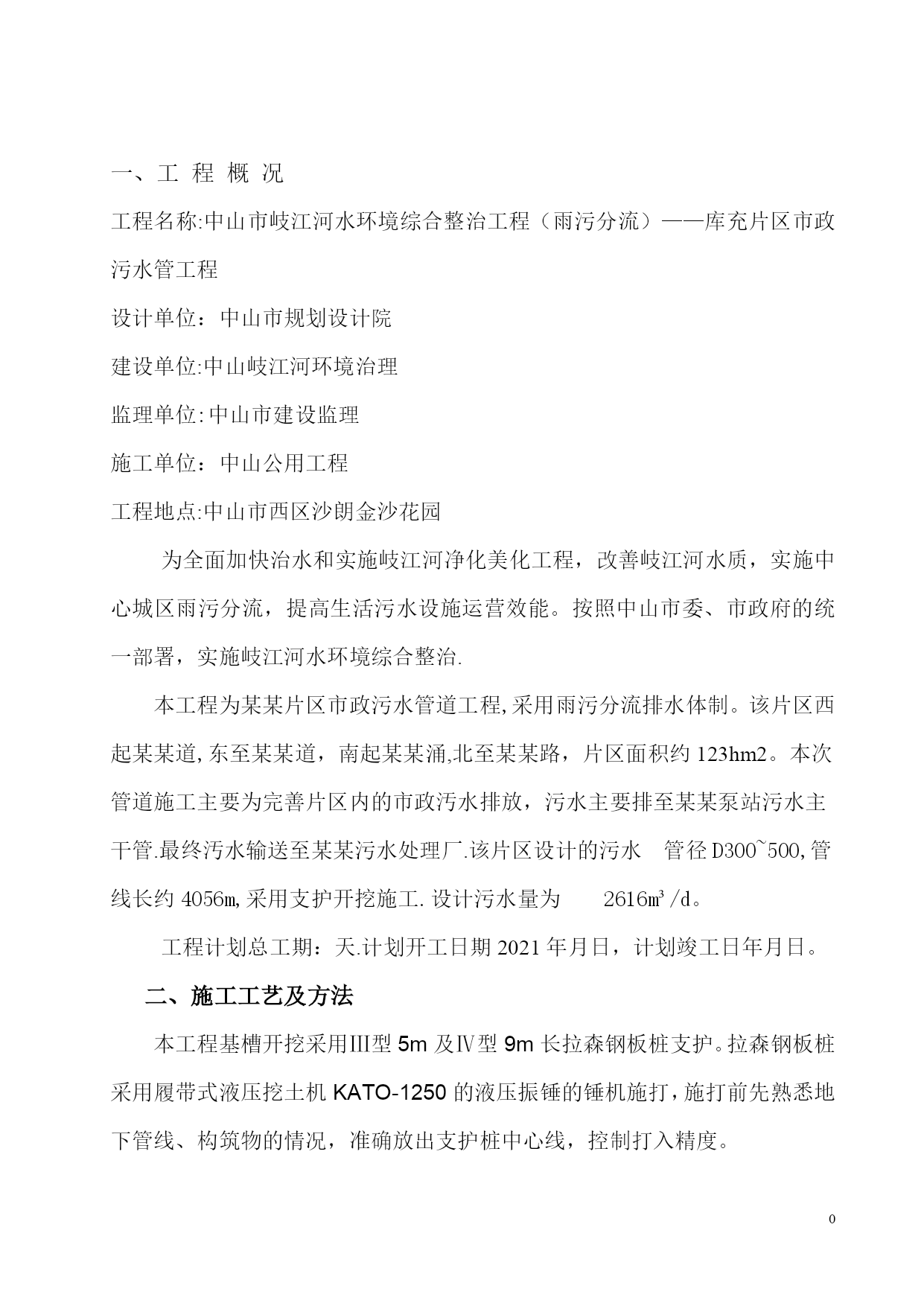

PAGE\*MERGEFORMAT2深基坑拉森钢板桩支护专项施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载公用工程中山市岐江河水环境综合整治工程（雨污分流）某某片区市政污水管工程安全文明施工专项方案审批:编制单位：中山公用工程编制日期：2021年7月20日PAGE\*MERGEFORMAT3目录TOC\o”1-2”\h\z\uHYPERLINK\l”_Toc354740038”一、工程概况1HYPERLINK\l”_Toc354740039"二、施工工艺及方法2钢板桩施工的一般要求2钢板桩施工的顺序2钢板桩的检验、吊装、堆放2钢板桩施打3挖土5钢板桩的拔除6钢板桩土孔处理6HYPERLINK\l"_Toc354740040”三、安全施工措施7HYPERLINK\l”_Toc354740041"四、拉森扣板桩受力验算9代表性地质断面情况表9拉森钢板桩参数10拉森钢板桩最大悬臂长度的计算10拉森钢板桩入土深度11坑底涌砂验算15拉森钢板桩支撑腰梁验算15拉森钢板桩支撑验算19PAGE\*MERGEFORMAT38一、工程概况工程名称:中山市岐江河水环境综合整治工程（雨污分流）——库充片区市政污水管工程设计单位：中山市规划设计院建设单位:中山岐江河环境治理监理单位:中山市建设监理施工单位：中山公用工程工程地点:中山市西区沙朗金沙花园为全面加快治水和实施岐江河净化美化工程，改善岐江河水质，实施中心城区雨污分流，提高生活污水设施运营效能。按照中山市委、市政府的统一部署，实施岐江河水环境综合整治.本工程为某某片区市政污水管道工程,采用雨污分流排水体制。该片区西起某某道,东至某某道，南起某某涌,北至某某路，片区面积约123hm2。本次管道施工主要为完善片区内的市政汚水排放，污水主要排至某某泵站污水主干管.最终汚水输送至某某污水处理厂.该片区设计的污水管径D300~500,管线长约4056m,采用支护开挖施工.设计污水量为2616m³/d。工程计划总工期：天.计划开工日期2021年月日，计划竣工日年月日。二、施工工艺及方法本工程基槽开挖采用Ⅲ型5m及Ⅳ型9m长拉森钢板桩支护。拉森钢板桩采用履带式液压挖土机KATO-1250的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的情况，准确放出支护桩中心线，控制打入精度。1、钢板桩施工的一般要求（1）钢板桩的设置位置要符合设计要求,便于管道施工，尤其是井边缘外留有支模、拆模的余地。（2）基槽护壁钢板桩的平面布置形状应尽量平直整齐,避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。(3）在整个管道施工期间，挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、钢板桩施工的顺序(1)钢板桩位置的定位放线(2）施打钢板桩（3）挖土（4）排污管、检査井施工（5）拔除钢板桩回填中粗砂3、钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验,以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。①外观检验:包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a)对打入钢板桩有影响的焊接件应予以割除;b)割孔、断面缺损的应予以补强；c）若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。②材质检验：对钢板桩母材的化学成分及机械性能进行全面试验.包括钢材的化学成分分析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一个拉伸、弯曲试验。每20-50t重的钢板桩应进行两个试件试验。（2）钢板桩吊运装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便;②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、钢板桩施打拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之一，在施工中要注意以下施工有关要求:（1)全线采用Ⅲ型5
