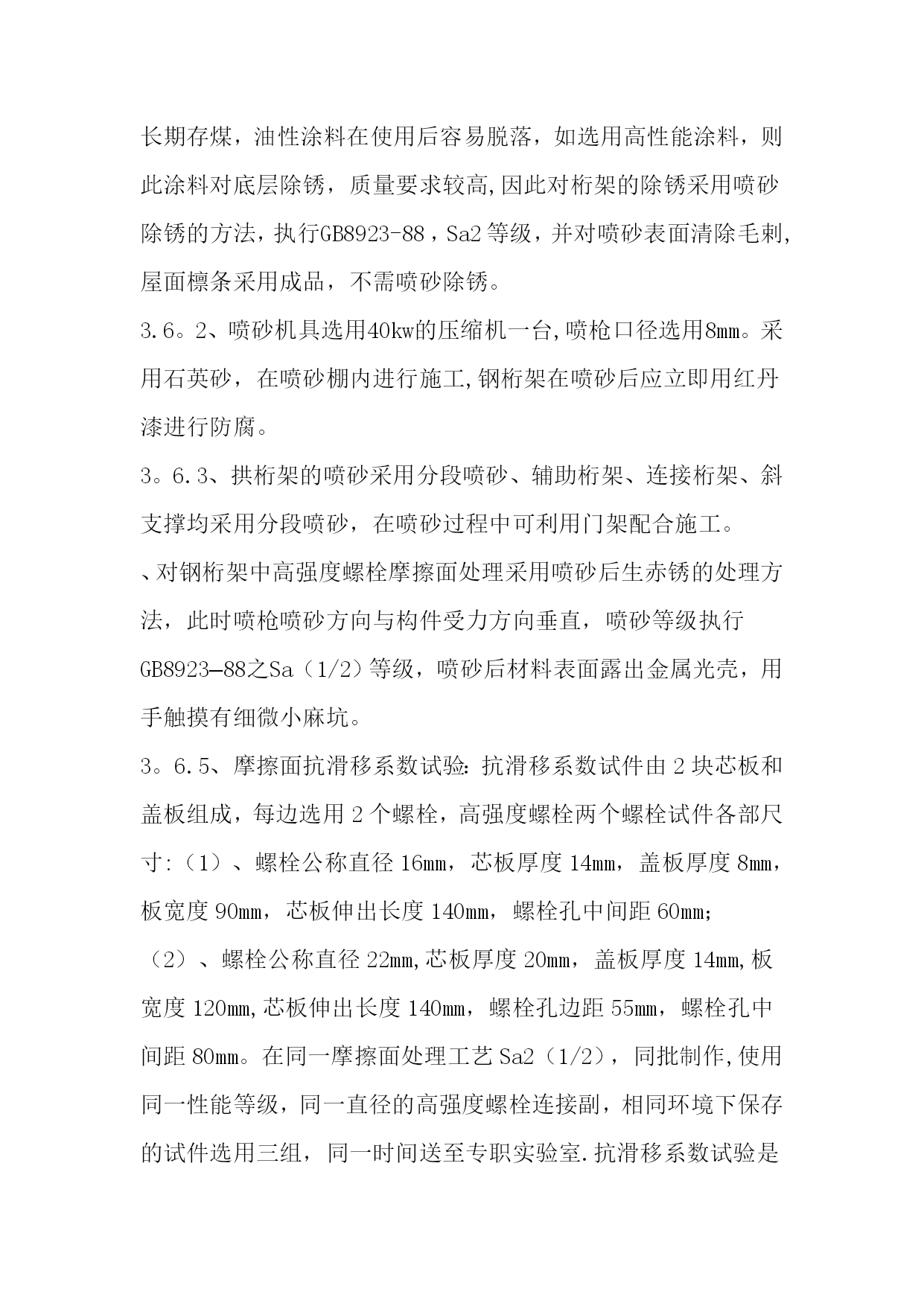

热电厂干煤棚钢结构制造安装施工组织设计【实用文档】doc文档可直接使用可编辑,欢迎下载工程简介1.1工程简介xxx厂房_为xxx厂棚_,它主体由拱桁架、辅助桁架、连接桁架、斜支撑,上下铰支座等几部分组成,屋面结构由檩条,轻质玻璃瓦,滞燃型玻璃钢波纹瓦、镀锌铁皮瓦等几部分组成,另外,拱桁架2、3侧面还有围护结构,该厂棚高度为xx_米,跨度为xx米,半榀拱桁架重量约为xx_t,拱桁架间距xx_米。工程特点2821.2工程特点1。2。1、非标制作量大,质量要求高,工期短。1。2。2、所有焊接工作必须在地面上进行,在桁架安装时,只存在螺栓连接,不存在焊接连接,斜支撑与辅桁架相连的节点板除外。1.1、施工技术关键1。3.1、基础坐标的测量定位及地脚螺栓的埋设精度.、拱桁架制作安装精度。1。3。3、拱桁架的吊装。施工程序2822。1、施工程序施工准备→铰支座制作、桁架予制、组装、桁架喷砂涂装→基础验收→地铰安装→二次灌浆→拱桁架安装→连接桁架安装→辅助桁架安装→斜支撑安装→补刷油漆→屋面安装。施工准备3823。1、施工准备xx工程_,经和xx_双方协商,我们采取构件现场加工,构件现场预拼装,现场吊装的施工方法,即把干煤棚所有构件在现场进行预制加工和预组装,在喷砂除锈和防腐涂装完毕,且经验收合格后,运输到安装地点,以待吊装,其中主拱架构件运输至安装地点后,还须对其进行半榀组对,然后进行半榀吊装.3。1.1、预制厂房平台的准备在现场搭设规格为10m×20m×5m_的加工厂房,平面布置图见附图八,然后在加工厂房内搭设长xx_m、宽xx_m、厚xx_mm的预制平台,平台用水平仪调校水平,水平度偏差控制在每米xx_mm的范围之内。另外还需搭设半榀拱桁架的拼接平台,其水平度偏差应控制在每米xx_mm范围内,面积为xxm2。3。1。2、施工人员准备由于此项工程属于质量等级高,危险性大的工程,因此施工人员应派遣精兵强将,且他们应有专门的施工经验,同时对参加施工的人员进行施工技术交底和安全技术交底。、材料机器具准备在施工前首先核实,施工用的机器具是否具备,检测计量器具是否有效合法,钢板、型材的质量复验是否符合GB700-88规定,焊条E4303质量标准是否符合GB5117—85规定,高强度螺栓质量标准必须符合GB3632-83、GB3633-83规定,其它材料的复验见施工图纸设计要求。钢结构所采用的涂装材料,红丹漆和灰色调和漆应具有出厂质量证明书,且红丹漆、灰色调和漆选用型号由设计院确定,所选用型号的红丹漆调和漆在钢材喷砂后漆装,应吸附性很好,工艺简单容易操作。放样、号样和制孔4823。2、放样、号样和制孔放样是根据加工图,以1:1的大样放出节点,核对图纸各部的尺寸,根据实样制作样板和样杆,作为下料、剪、切割和制孔的依据。在放样、下料时,使用的量具必须符合器具验收,使用的要求和规定,拉较长尺寸的应配置弹簧称。样板材料应以不易变形的铁皮制作.样板、样杆要妥善保护,样板使用一定时期应和大样复验,防止变形.样板制作精度要求,总长±1.0mm,宽长±1.0mm,两端孔中心距±1。0mm,孔心位移±0。5mm,两排孔心距±0。5mm,两对角线差±1.0mm。在样板制作时应考虑焊接及切割加工余量。每一个接口焊缝收缩量为1。0mm,每一条搭接接头焊缝收缩量为0.5mm。切割加工时割缝宽度留量为2mm。在钢构件、零件加工后应进行初步矫正,零件的制孔应比螺栓公称直径大1.0~3。0mm,螺孔应具有H14的精度,即偏差为+0.43,钻孔板叠上所有的螺栓孔,均应用量规检查,其通过率为:用比孔的公称直径小1。0mm的量规检查,应通过每组孔数的85%,用比螺栓公称直径大0.2~0.3mm的量规检查,应全部通过。制孔采用台钻进行加工,群孔采用转模叠钻工艺,钻模用100?00?0钢板制成并淬火处理.所有型材的号料一律采用机械切割。12mm厚以上的钢板,角钢、工字钢采用半自动切割机及砂轮切割加工,12mm厚以下的钢板可采用机械剪切,机械剪切时不留割缝加工余量.在桁架下料时,连接桁架按相邻两拱桁架之间为一段,拱桁架、辅助桁架按两相邻连接桁架之间为一段,型材的对接采用斜切,角度45度,且对接后应对焊缝进行打磨平整。桁架的组装5823.3、桁架的组装组装前,零件、部件应经检查合格,各连接接触面和沿焊边缘每边xx_mm范围内的铁锈、毛剌、污垢应清除干净,焊接采用手工电弧焊,节点处杆件轴线错位允许偏差xx_mm,角钢错位连接处允许偏差应不大于xx_mm。在桁架组装时,屋面檩条与桁架相连接的xx_角钢连接块也应同时焊好。另外在拱桁组装时,应注意对于
