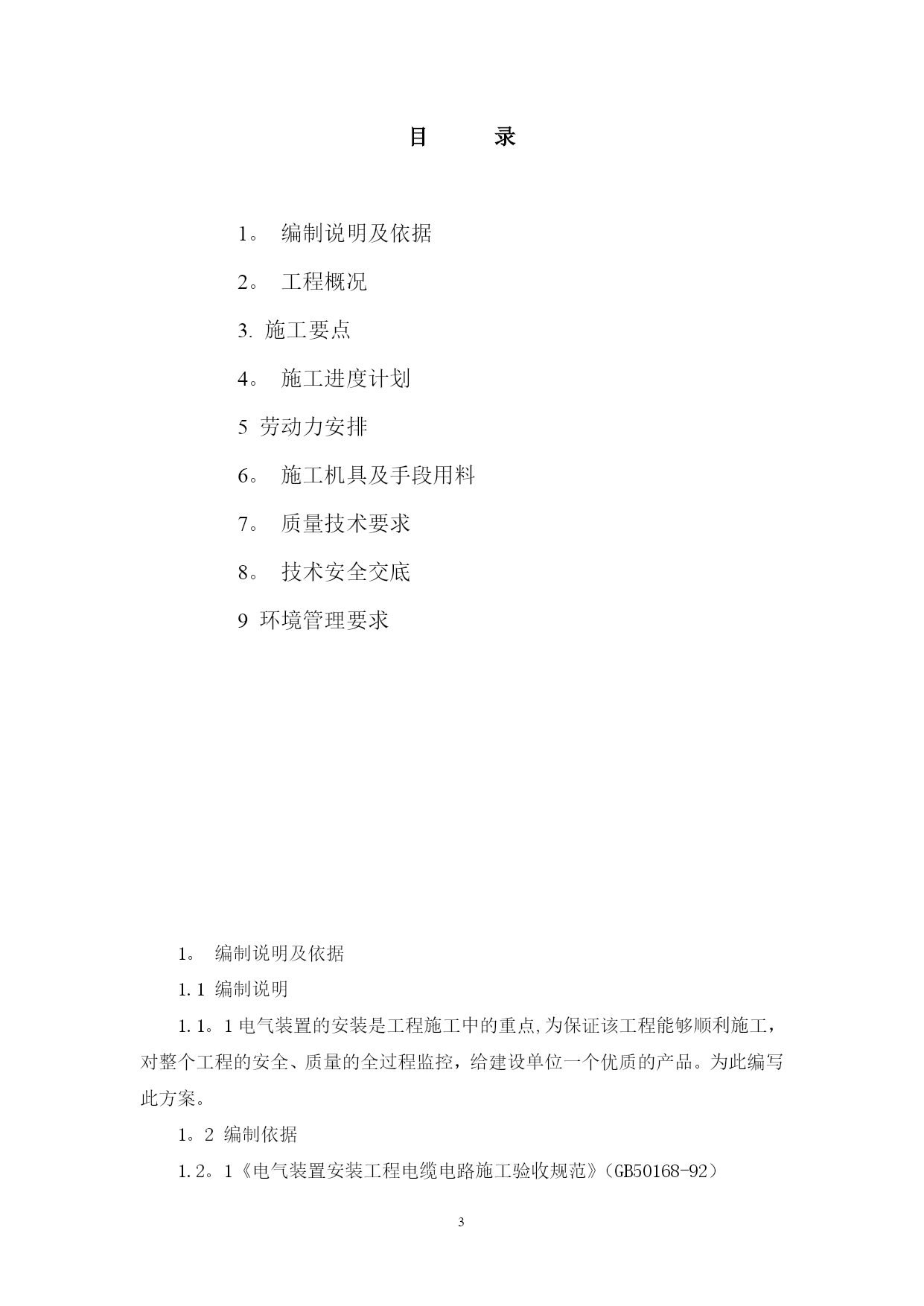

电气仪表施工方案2【实用文档】doc文档可直接使用可编辑，欢迎下载锅炉电气仪表工程施工方案目录1。编制说明及依据2。工程概况3.施工要点4。施工进度计划5劳动力安排6。施工机具及手段用料7。质量技术要求8。技术安全交底9环境管理要求1。编制说明及依据1.1编制说明1.1。1电气装置的安装是工程施工中的重点,为保证该工程能够顺利施工，对整个工程的安全、质量的全过程监控，给建设单位一个优质的产品。为此编写此方案。1。2编制依据1.2。1《电气装置安装工程电缆电路施工验收规范》（GB50168-92）1。2。2《电气装置安装工程接地装置施工及验收规范》(GB50169—92）1。2。3《电气装置安装工程盘柜及二次回路接线施工及验收规范》GB50171—921。2.4《电气装置安装工程电气设备交接试验标准》GB50150-911。2。5《电业安全工作规程》2.工程概况3。施工要点3.2桥架安装及电缆敷设3.2.1桥架采用成品桥架，安装前应核对施工图纸，确定桥架的型号及规格,零部件确定无误后方可安装。3。2。2桥架支架的安装应牢固，整齐美观，焊接完毕后需刷防腐漆和面漆并考虑实际工程情况确定油漆种类。3.2.3桥架穿越伸缩缝或者长度超过30m时应加伸缩连接板，桥架内必须有明显的接地线，并焊接牢固可靠，测量接地电阻不大于4Ω。3.2。4电缆主要沿桥架敷设至单元用电设备，局部情况可采用穿管埋地敷设，桥架内电力电缆层数不超过2层，35kw及以上的用电设备的电缆按照单元无间距方式排列。3.2.5敷设在电缆沟内的电缆应将高压电缆、动力电缆、控制电缆分开敷设,敷设时应从高压电缆、低压电缆、控制电缆由上至下敷设.3。2.6电缆与热力管道交叉时，距离不得小于500mm,并做隔热装置，埋地电缆深度不小于800mm。3.8电气线路敷设:3.8.1支架制安：支架制作时,应将钢材矫正平直，切口处不应有毛刺、卷边；支架安装时首先要求支架固定牢固、整齐美观、横平竖直。在同一直线上的支架间距应均匀.在金属结构或预埋铁上，采用焊接固定；在混凝土上，用膨胀螺栓固定;也可就近在工艺管道上打抱卡固定；不得将支架焊接在工艺设备或管道上。选择合理位置，避免与工艺管线、设备碰撞.远离震动、热源、腐蚀等场所。3.8。2电缆保护管：保护管的敷设不应有变形及裂缝,其内部清洁、无毛刺，管口应光滑、无锐边;保护管与桥架为硬连接，且应在桥架侧面开孔，穿线管与接线箱、仪表设备采用挠性管连接，并使挠性管处于自然弯曲状态。要求固定牢固、整齐美观.保护管弯成角度不应小于90º，弯曲半径不小于保护管外径的6倍弯曲处不应有凹陷、裂缝和明显的弯扁.保护管直线长度超过30M或弯曲角度总和超过270º时应加穿线盒；电缆保护管采用螺纹连接，管端螺纹长度要大于管接头长度的1/2；保护管与桥架连接处要有专用接头。多根保护管一起敷设时，要求排列整齐、美观。保护管连接后应保证整个系统的电气连续性；保护管水平安装时，支架间距1.5M，垂直安装时适当加大间距,在拐弯处终端等位置可适当减少间距，支架安装完毕，要及时进行防腐处理.3。8。3电缆桥架敷设:电缆桥架的安装位置以本装置施工图纸及现场具体情况进行安装，标高及走向要符合设计要求；桥架安装要平整，内部光洁无毛刺，连接牢固，连接处没有明显变形。桥架固定应用平滑的半园头螺栓固定，螺母在桥架外侧；桥架安装要横平竖直、排列整齐，固定牢固桥架内不得有杂物;保护管从桥架引出、引入要用机械加工方法开孔，并用管接头连接以保护电缆。电缆桥架开孔用专用开孔器,严禁用气焊开孔。做好连接处的防腐及接地工作。3。8。4电缆敷设:电缆敷设要进行绝缘试验并做好记录。敷设前应按各电缆的不同长度及规格先排好电缆敷设表,先长后短.电力电缆、控制电缆要分开敷设.电缆线路中间不可有接头，在穿管时要严加注意不可刮破电缆外屏蔽层和绝缘层；屏蔽电缆屏蔽层的接地在机柜室和控制室回路接点处一点接地，同一线路的屏蔽层具有可靠的电气连接性，以保证全线路在一点可靠地接地。各电缆敷设完毕要挂好标示牌,要求排列整齐,标识清楚、预留合理。。4。施工进度计划施工中广泛推广均衡，连续作业,组织一支多能的队伍，不搞“人海战术”，共同努力提高质量，确保安全,加快进度,从而达到预期目标.(施工进度计划附后）5。劳动力安排根据本工程的工作量及工期，劳动力安排如下:工种人数工种人数队长1技术员2质检员1电工6电调3仪表工2材料员1注：人员实行动态调整，保证施工的质量和进度6.施工机具及手段用料序号名称规格单位数量1交流电焊机21KW台22电焊把300A、400A、500A
