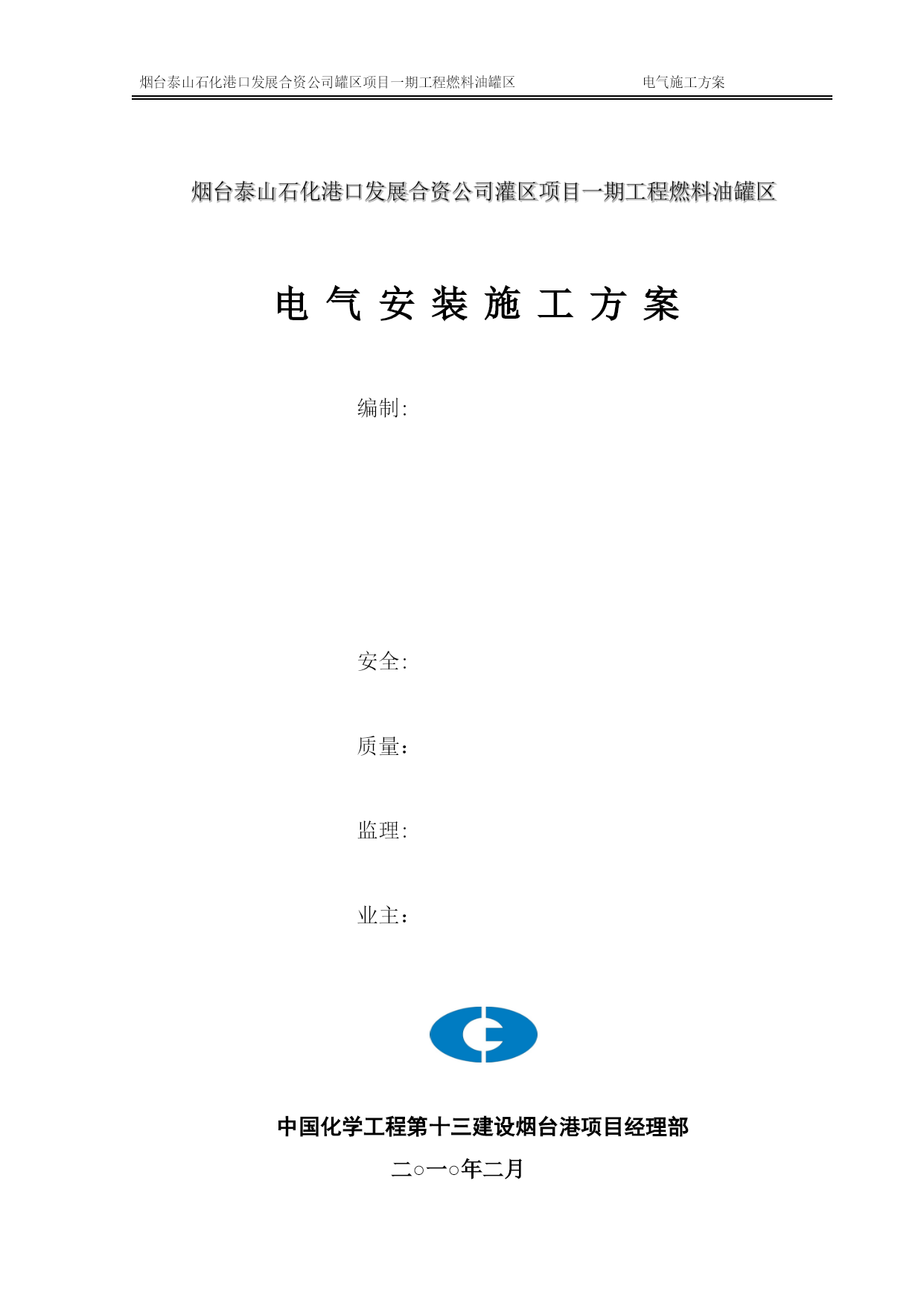

烟台泰山石化港口发展合资公司罐区项目一期工程燃料油罐区电气施工方案燃料油罐区电气仪表施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载烟台泰山石化港口发展合资公司灌区项目一期工程燃料油罐区电气安装施工方案编制:安全:质量：监理:业主：中国化学工程第十三建设烟台港项目经理部二○一○年二月目录1。编制说明································12.工程概况································13.施工准备································24。施工程序································25.质量要求及技术措施······················56.施工进度计划··························97.机具使用计划···························98.质量保证措施···························109.安全保证措施···························11编制说明适用范围：本方案仅适用于烟台泰山石化港口发展合资公司罐区项目一期工程燃料油罐区的电气安装施工，是作业指导性文件.未尽事宜或施工中有特殊要求,须遵照国家标准规范或设计要求及有关部门的规定执行。编制依据山东齐鲁石化工程设计的相关施工图及相关设备厂家技术资料1。2。2《电气装置安装工程低压电器施工及验收规范》GB50254-961。2.3《电气装置安装工程电缆线路施工及验收规范》GB50168-20061。2。4《电气装置安装工程旋转电动机施工及验收规范》GB50170—20061.2。5《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—961。2。6《电气装置安装工程接地装置施工及验收规范》GBJ50169—20061。2.7《电气装置安装工程电气设备交接试验标准》GB50150—20061.2。8《电气装置安装工程1KV及以下配线工程施工及验收规范》GB50258-96《建筑电气工程质量检验评定标准》GB50303—2002《施工现场临时用电安全技术规范》JGJ46—88工程概况烟台泰山石化港口发展合资公司罐区项目一期工程燃料油罐区工号是由山东齐鲁石化工程设计的工程项目.工程内容包括盘柜基础制作安装、盘柜安装、槽架、保护管、电缆敷设、照明系统、接地系统的安装及单机试车和系统联调，并配合试车、投运。2.3主要工程量（见表1）主要工程量一览表表1序号名称规格型号单位数量1防爆检修电源箱各种型号台72防爆动力配电箱米48603控制电缆敷设米219104防爆操作柱安装台845照明箱台96动力配电箱BXXDIP—4/50K100D1G70X40GWF1DIIBT6台67防爆照明灯各类型号套3158开关、插座套459普通照明灯各类型号套25610电线米685011型钢（槽钢、角钢）各类型号米4600序号名称规格型号单位数量12镀锌管各类型号米845513扁钢米772014变压器各类型号台415开关设备台7716低压开关柜各类型号台5617照明电器柜MNS外壳台318保护母线槽各类型号米12519软连接3P+N套620直流屏200AhDC220V套121自动电容高压补偿装置4800Kvar串6%电抗器套222微机检测装置套1工程量以现场实际为准施工准备由技术负责人组织参加施工的技工认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。与设备材料部及质量管理部一起进行工程设备及材料的检验工作,要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量合格证及技术文件齐全，同时应符合规范要求，按照要求及时进行施工前的报验，并作好检验记录。根据项目特点,组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底.施工程序（见图1）材料出库管线构件基础型钢预制配合土建设备检查验收基础预埋孔洞预留接地安装中间交接、基础验收出库运输设备基础型钢安装设备安装桥支架制作配管低压柜安装主母线安装桥支架安装设备调整试验电缆敷设电缆试验检查一次动力线安装电缆头制作电缆试验检查二次接线校线模拟试验单机试车配合联动试车资料整理竣工验收售后服务施工准备技术准备施工人员组织施工机具配备图纸会审实地勘察设计交底编制施工方案，设备材料计划，人员机具计划
