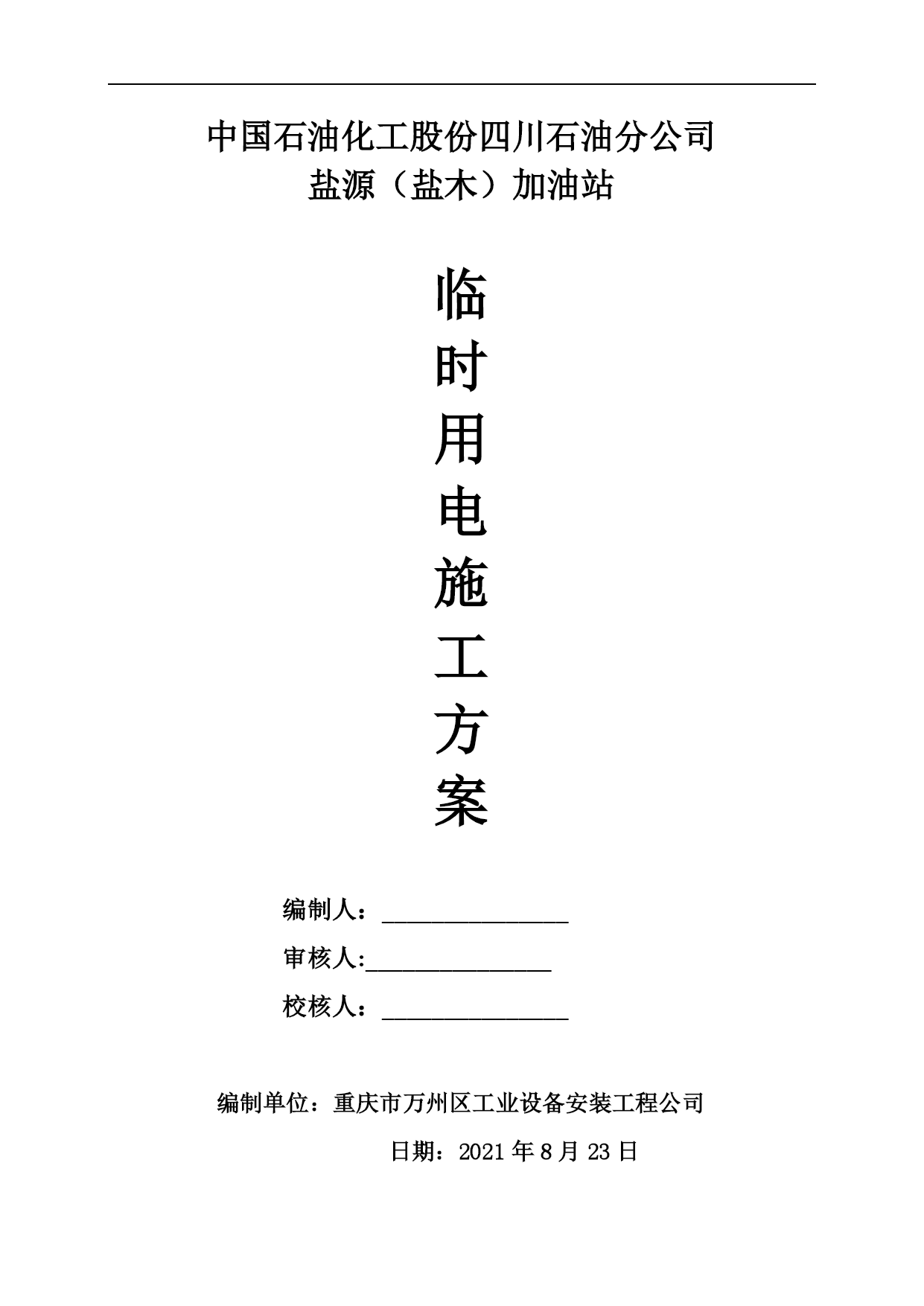

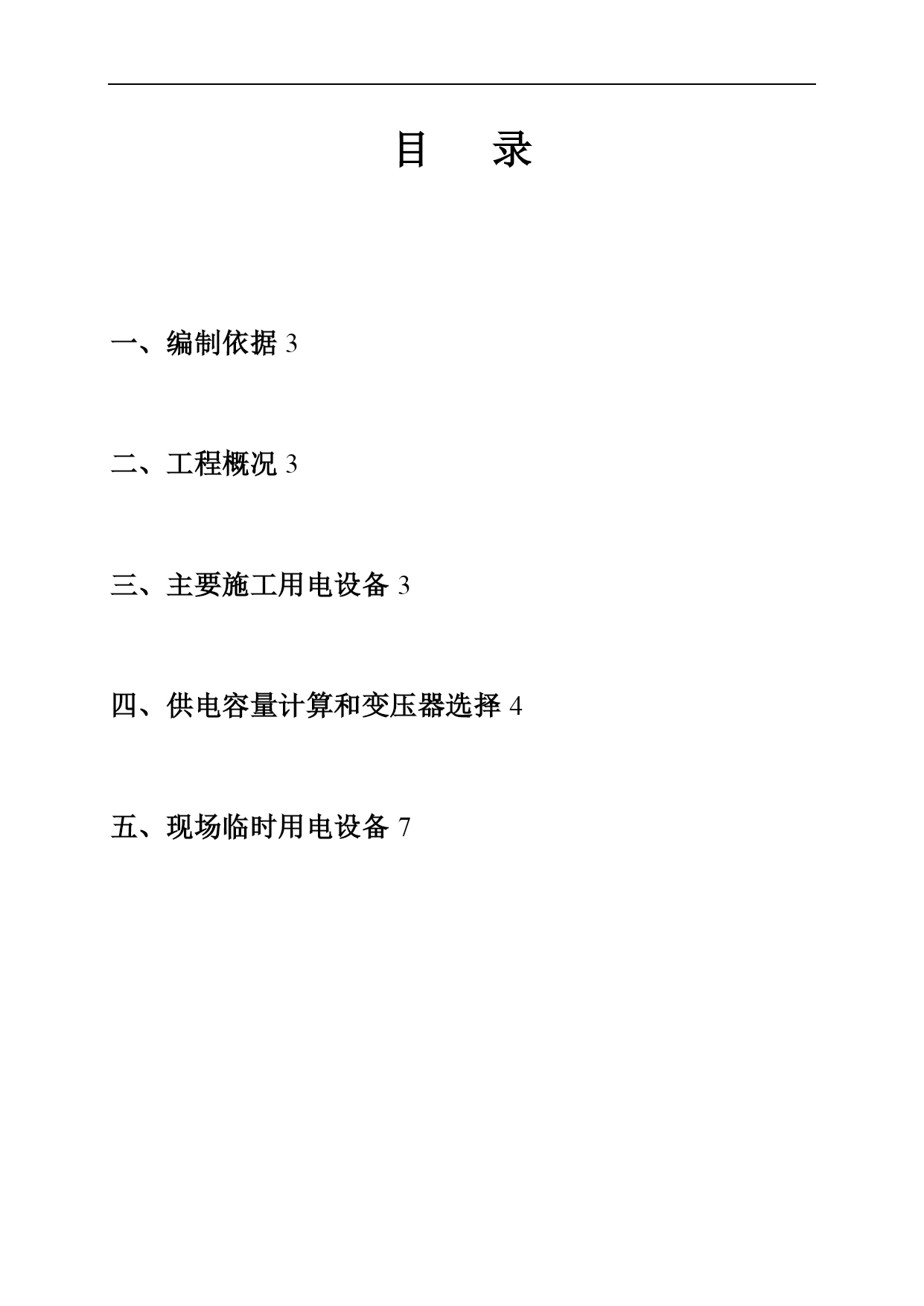

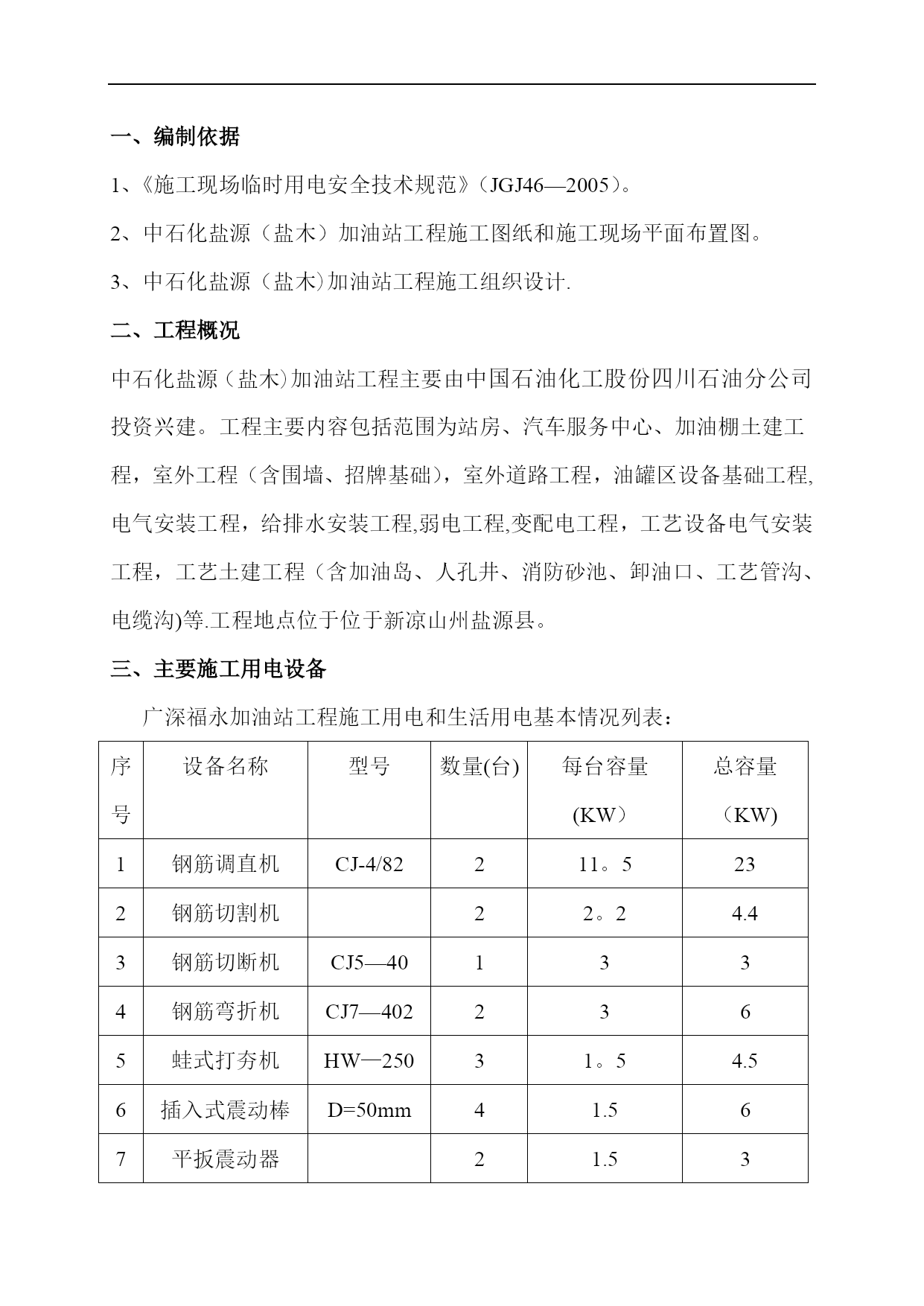

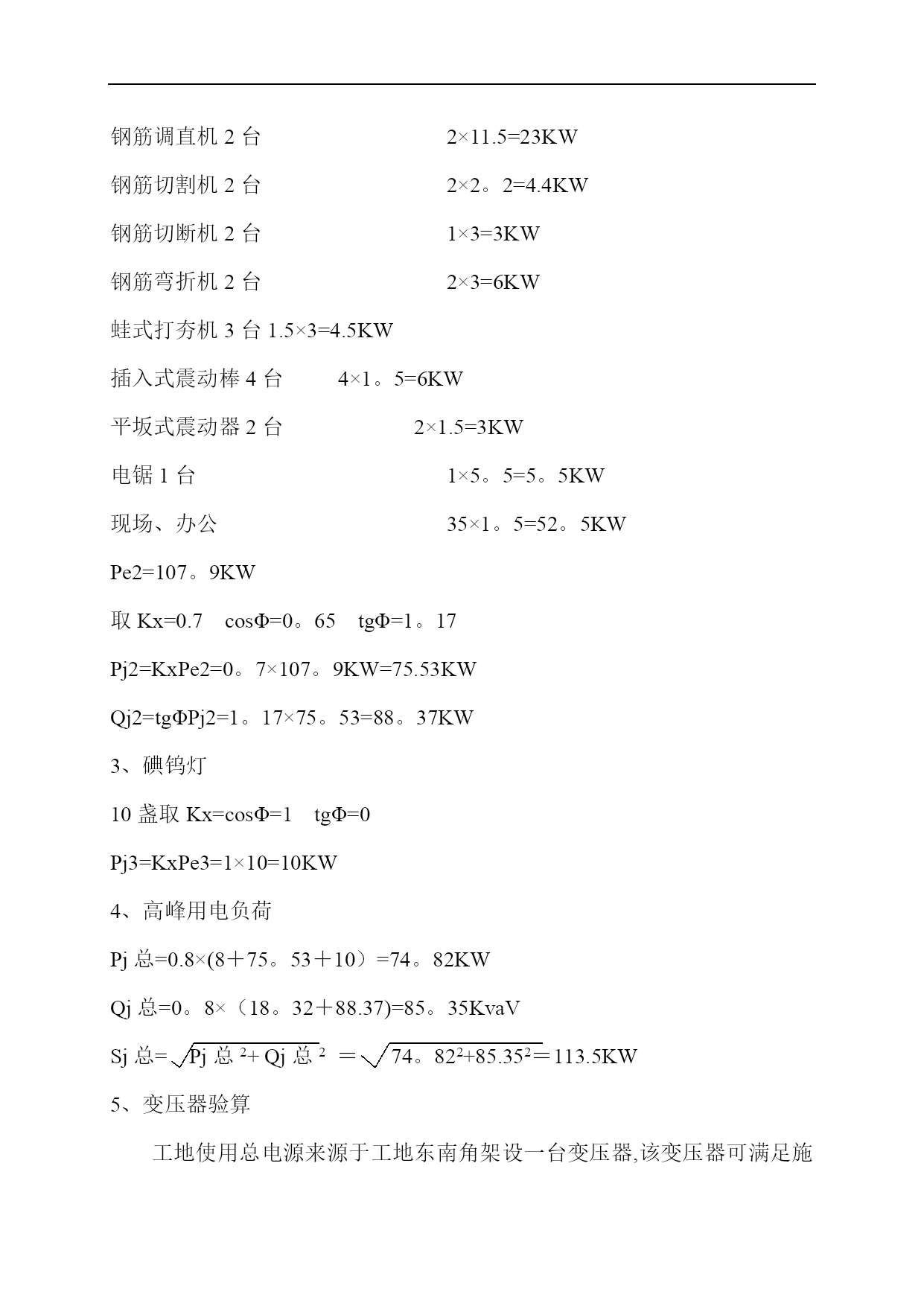

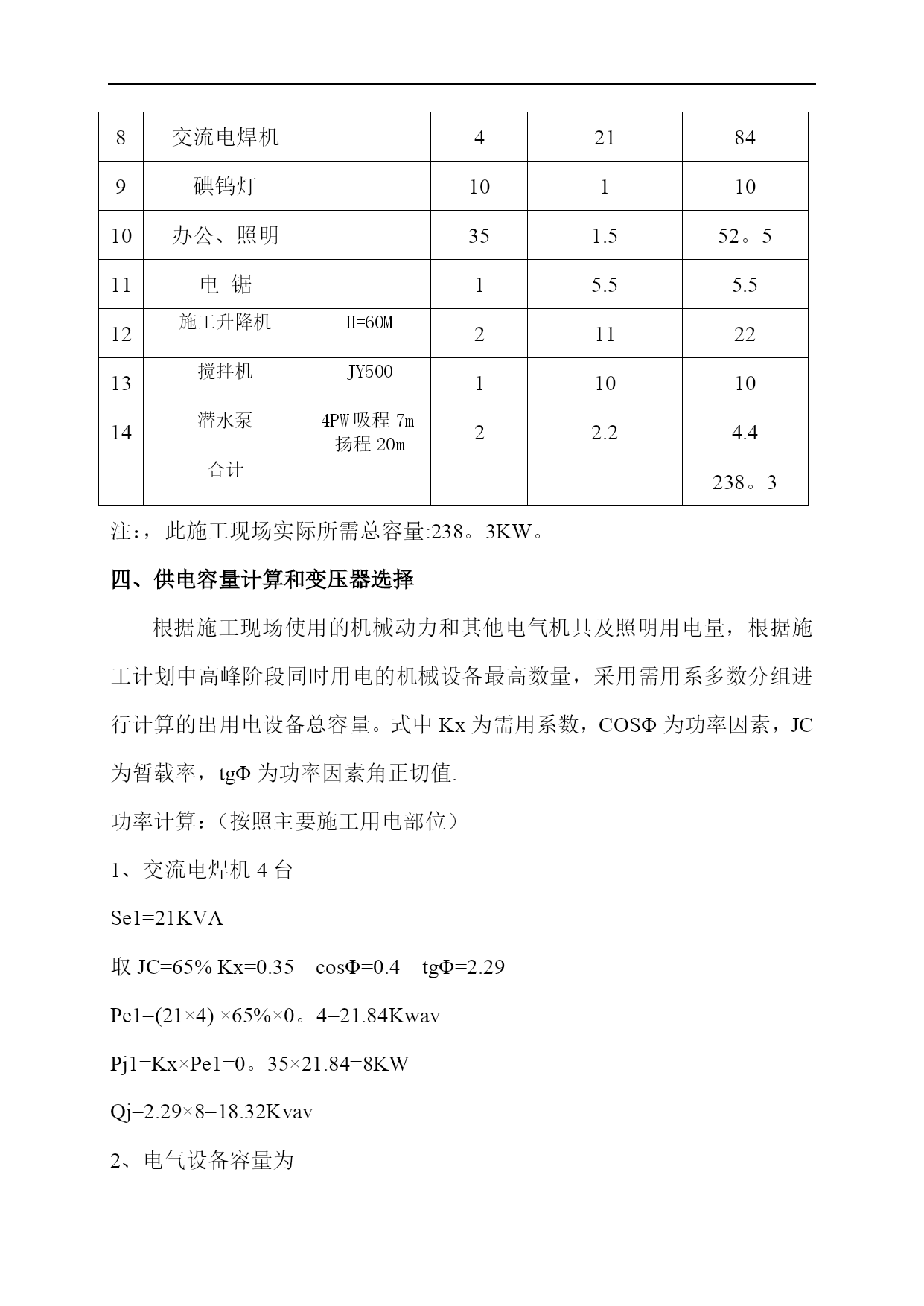

盐木加油站施工现场临时用电施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载中国石油化工股份四川石油分公司盐源（盐木）加油站临时用电施工方案编制人：_______________审核人:_______________校核人：_______________编制单位：重庆市万州区工业设备安装工程公司日期：2021年8月23日目录TOC\o”1—1”\h\z\uHYPERLINK\l"_Toc331691476"一、编制依据PAGEREF_Toc331691476\h3HYPERLINK\l”_Toc331691477”二、工程概况PAGEREF_Toc331691477\h3HYPERLINK\l"_Toc331691478"三、主要施工用电设备PAGEREF_Toc331691478\h3HYPERLINK\l”_Toc331691479"四、供电容量计算和变压器选择PAGEREF_Toc331691479\h4HYPERLINK\l"_Toc331691480”五、现场临时用电设备PAGEREF_Toc331691480\h7一、编制依据1、《施工现场临时用电安全技术规范》（JGJ46—2005）。2、中石化盐源（盐木）加油站工程施工图纸和施工现场平面布置图。3、中石化盐源（盐木)加油站工程施工组织设计.二、工程概况中石化盐源（盐木)加油站工程主要由中国石油化工股份四川石油分公司投资兴建。工程主要内容包括范围为站房、汽车服务中心、加油棚土建工程，室外工程（含围墙、招牌基础），室外道路工程，油罐区设备基础工程,电气安装工程，给排水安装工程,弱电工程,变配电工程，工艺设备电气安装工程，工艺土建工程（含加油岛、人孔井、消防砂池、卸油口、工艺管沟、电缆沟)等.工程地点位于位于新凉山州盐源县。三、主要施工用电设备广深福永加油站工程施工用电和生活用电基本情况列表：序号设备名称型号数量(台)每台容量(KW）总容量（KW)1钢筋调直机CJ-4/82211。5232钢筋切割机22。24.43钢筋切断机CJ5—401334钢筋弯折机CJ7—4022365蛙式打夯机HW—25031。54.56插入式震动棒D=50mm41.567平扳震动器21.538交流电焊机421849碘钨灯1011010办公、照明351.552。511电锯15.55.512施工升降机H=60M2112213搅拌机JY5001101014潜水泵4PW吸程7m扬程20m22.24.4合计238。3注：，此施工现场实际所需总容量:238。3KW。四、供电容量计算和变压器选择根据施工现场使用的机械动力和其他电气机具及照明用电量，根据施工计划中高峰阶段同时用电的机械设备最高数量，采用需用系多数分组进行计算的出用电设备总容量。式中Kx为需用系数，COSΦ为功率因素，JC为暂载率，tgΦ为功率因素角正切值.功率计算：（按照主要施工用电部位）1、交流电焊机4台Se1=21KVA取JC=65%Kx=0.35cosΦ=0.4tgΦ=2.29Pe1=(21×4)×65%×0。4=21.84KwavPj1=Kx×Pe1=0。35×21.84=8KWQj=2.29×8=18.32Kvav2、电气设备容量为钢筋调直机2台2×11.5=23KW钢筋切割机2台2×2。2=4.4KW钢筋切断机2台1×3=3KW钢筋弯折机2台2×3=6KW蛙式打夯机3台1.5×3=4.5KW插入式震动棒4台4×1。5=6KW平坂式震动器2台2×1.5=3KW电锯1台1×5。5=5。5KW现场、办公35×1。5=52。5KWPe2=107。9KW取Kx=0.7cosΦ=0。65tgΦ=1。17Pj2=KxPe2=0。7×107。9KW=75.53KWQj2=tgΦPj2=1。17×75。53=88。37KW3、碘钨灯10盏取Kx=cosΦ=1tgΦ=0Pj3=KxPe3=1×10=10KW4、高峰用电负荷Pj总=0.8×(8＋75。53＋10）=74。82KWQj总=0。8×（18。32＋88.37)=85。35KvaVSj总=Pj总2+Qj总2＝74。822+85.352＝113.5KW5、变压器验算工地使用总电源来源于工地东南角架设一台变压器,该变压器可满足施工现场所需用电总容量（电流)。I总=S/（√3V）=113.5/(1.732×0。38)=74。70A6、部分支路及漏电开关选择导线型号及截面计算,选用现场主要负载支路1#配电柜、2#配电柜双路供电。1＃配电柜供配套公建、及其它设备按最大负荷支
