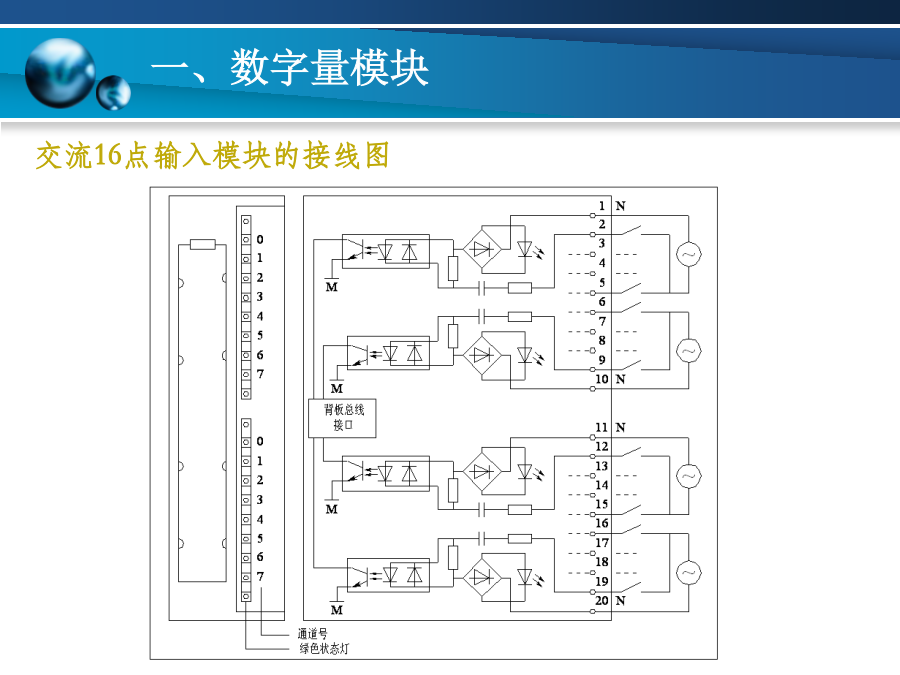

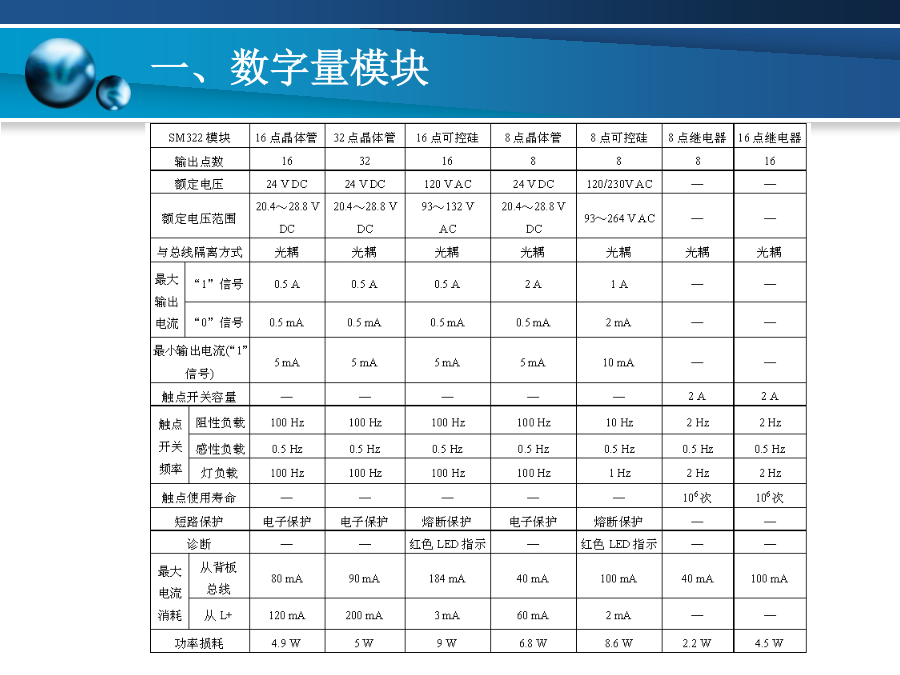

《S7-300PLC编程与应用从入门到提高》第2讲S7-300常用信号模块一、数字量模块直流32点输入模块的接线图交流16点输入模块的接线图2、数字量输出模块SM322一、数字量模块32点数字量晶体管输出模块的内部电路及外部端子接线图3、数字量I/O模块SM323SM323DI16/DO16×24VDC/0.5A内部电路及外部端子接线图二、模拟量模块模拟量输入模块精度2.模拟量输入模块SM331（1)SM331概述SM331主要由A/D转换部件、模拟切换开关、补偿电路、恒流源、光电隔离部件、逻辑电路等组成。A/D转换部件是模块的核心，其转换原理采用积分方法，被测模拟量的精度是所设定的积分时间的正函数，也即积分时间越长，被测值的精度越高。SM331可选四档积分时间：2.5ms、16.7ms、20ms和l00ms，相对应的以位表示的精度为8、12、12和14。（2）SM33l与传感器、变送器的连接b、SM331与2线电流变送器的连接c、SM331与4线电流变送器的连接AI8×13位模拟量输入模块的接线图2.模拟量输出模块SM3323.模拟量输入/输出模块SM334END
