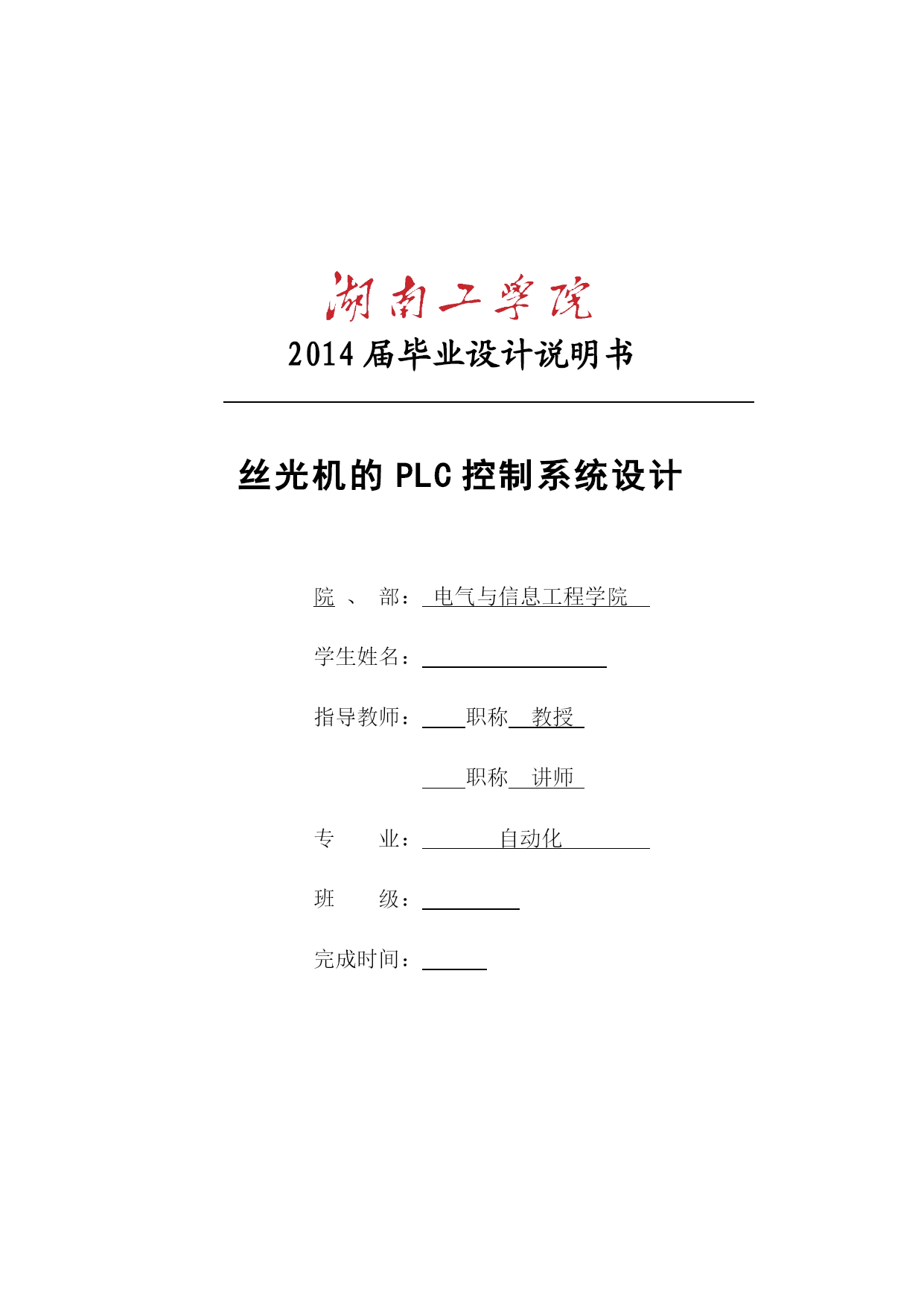

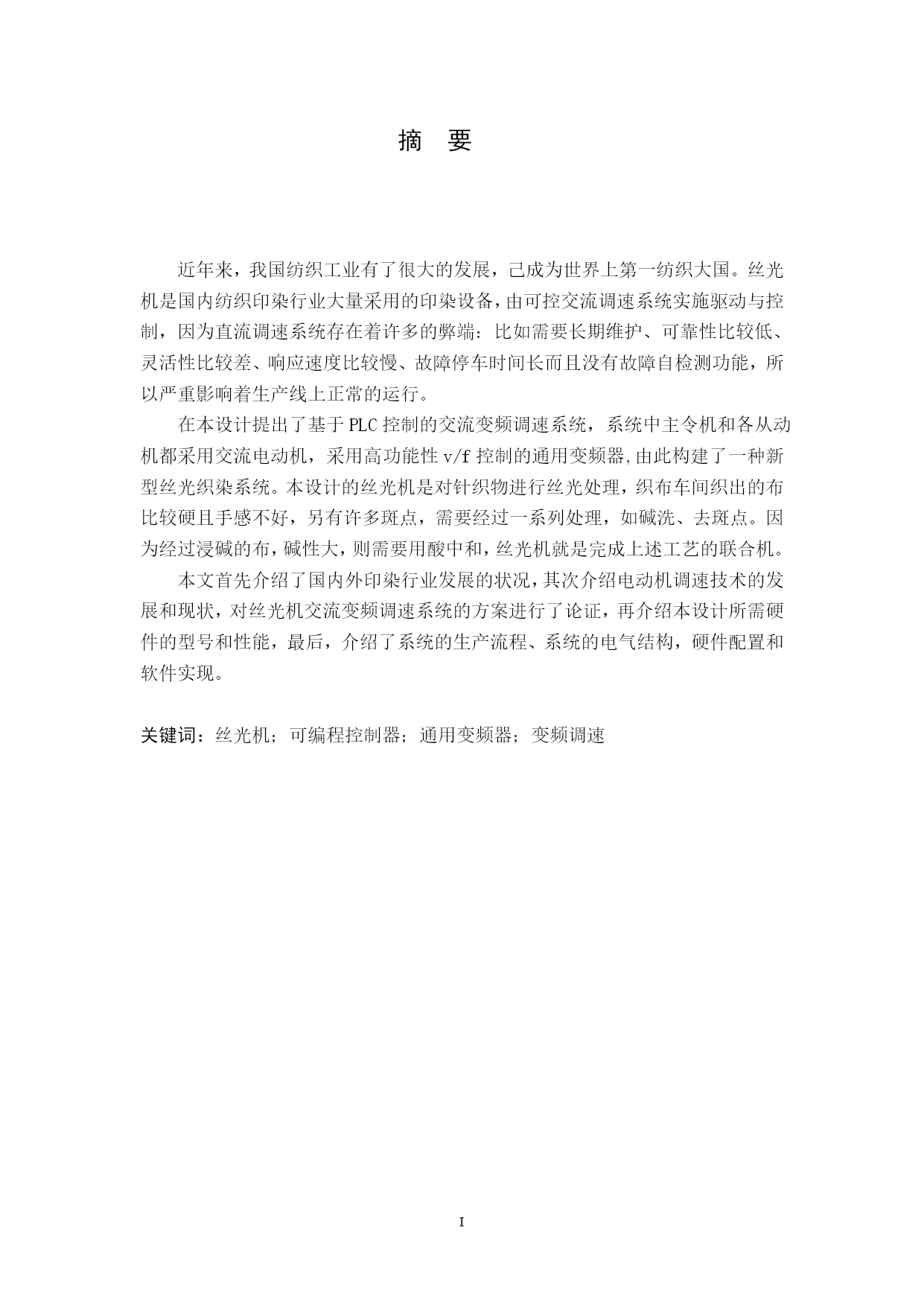

2014届毕业设计说明书丝光机的PLC控制系统设计院、部：电气与信息工程学院学生姓名：指导教师：职称教授职称讲师专业：自动化班级：完成时间：PAGE\*MERGEFORMATII摘要近年来，我国纺织工业有了很大的发展，己成为世界上第一纺织大国。丝光机是国内纺织印染行业大量采用的印染设备，由可控交流调速系统实施驱动与控制，因为直流调速系统存在着许多的弊端：比如需要长期维护、可靠性比较低、灵活性比较差、响应速度比较慢、故障停车时间长而且没有故障自检测功能，所以严重影响着生产线上正常的运行。在本设计提出了基于PLC控制的交流变频调速系统，系统中主令机和各从动机都采用交流电动机，采用高功能性v/f控制的通用变频器,由此构建了一种新型丝光织染系统。本设计的丝光机是对针织物进行丝光处理，织布车间织出的布比较硬且手感不好，另有许多斑点，需要经过一系列处理，如碱洗、去斑点。因为经过浸碱的布，碱性大，则需要用酸中和，丝光机就是完成上述工艺的联合机。本文首先介绍了国内外印染行业发展的状况，其次介绍电动机调速技术的发展和现状，对丝光机交流变频调速系统的方案进行了论证，再介绍本设计所需硬件的型号和性能，最后，介绍了系统的生产流程、系统的电气结构，硬件配置和软件实现。关键词：丝光机；可编程控制器；通用变频器；变频调速ABSTRACTInrecentyears,China'stextileindustryhasmadegreatdevelopment,hasbecometheworld'sfirsttextilebigcountry.Mercerizerdyeingequipmentisextensiveuseofthedomestictextileindustry,implementationdrivenbyacontrollableACspeedcontrolsystem,becausetherearemanyDCdrivesystemdrawbacks:suchastheneedtomaintainlong-termreliabilityisrelativelylow,relativelypoorflexibility,theresponseisslow,longtimeandnotroubleparkingfaultself-testfunction,soseriouslyaffectedthenormaloperationoftheproductionline.InthisdesignproposesPLCACvariablespeedcontrolsystembasedonthesystemfromthemastermachineandthevariousmotivesareACmotors,highfunctionalityusingacommoninverterv/fcontrol,therebyconstructedanewsilkZhiransystem.Themachineisdesignedsilkknittedfabricmercerized,weaveclothweavingworkshoprelativelyhardandfeelgood,whilemanyspots,needtogothroughaseriesofprocessing,suchascaustic,gotospots.Becausethebaseclothsoakedthroughalkalinebig,youneedtouseanacidneutralization,mercerizingmachineiscompletionofthejointprocess.Thispaperdescribesthestatusofthedevelopmentofdomesticprintinganddyeingindustry,thenintroducesthedevelopmentandcurrentstatusofthemotorspeedcontroltechnology,themercerizerACvariablespeedsystemsolutionsweredemonstrated,andthenintroducethemodelandtheperformanceofthehardwarerequiredforthedesign,andfinally,introducedthesystemoftheproductionprocess,theelectricalstructureofthesystemhardwareconfigurationandsoftw
