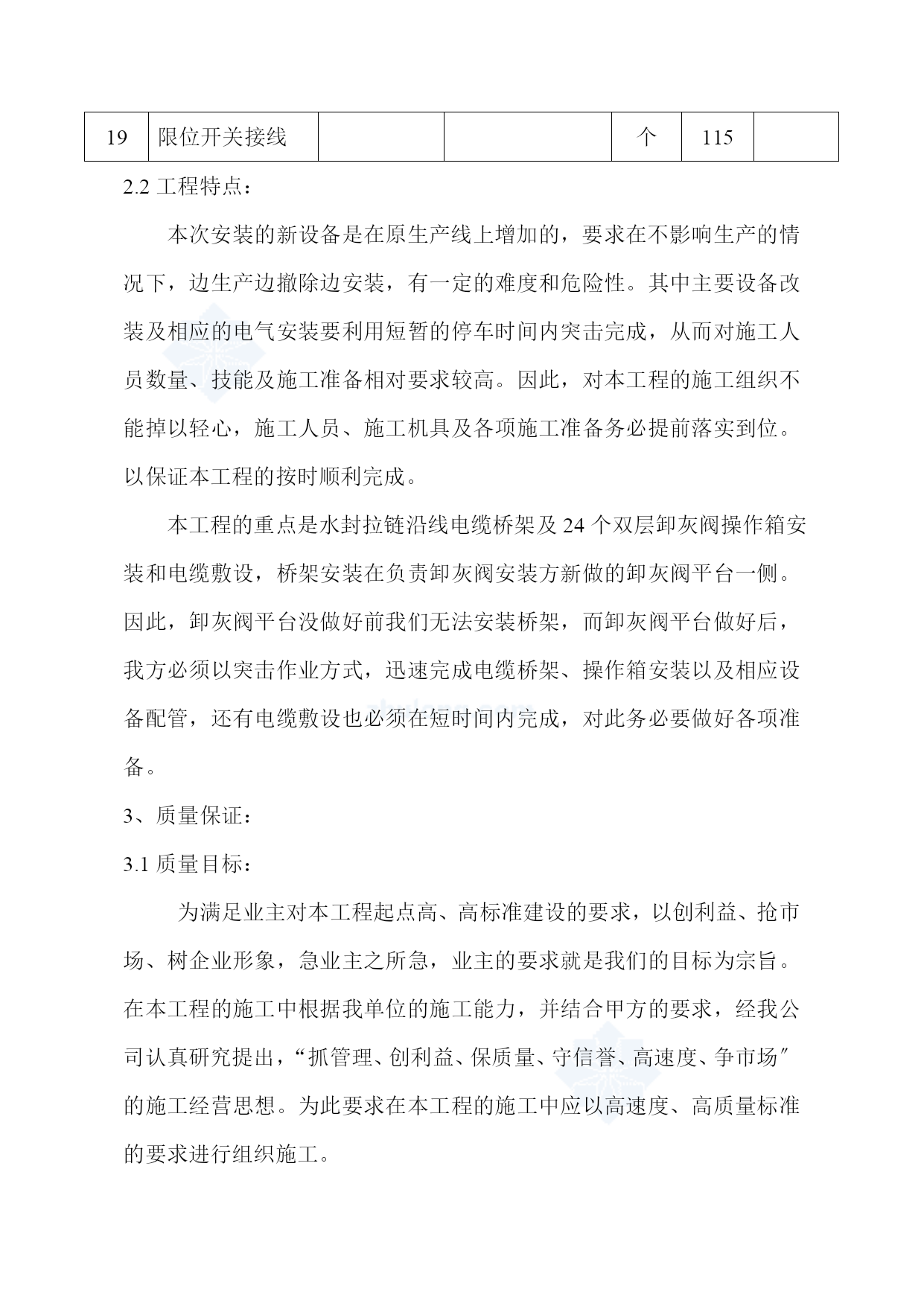

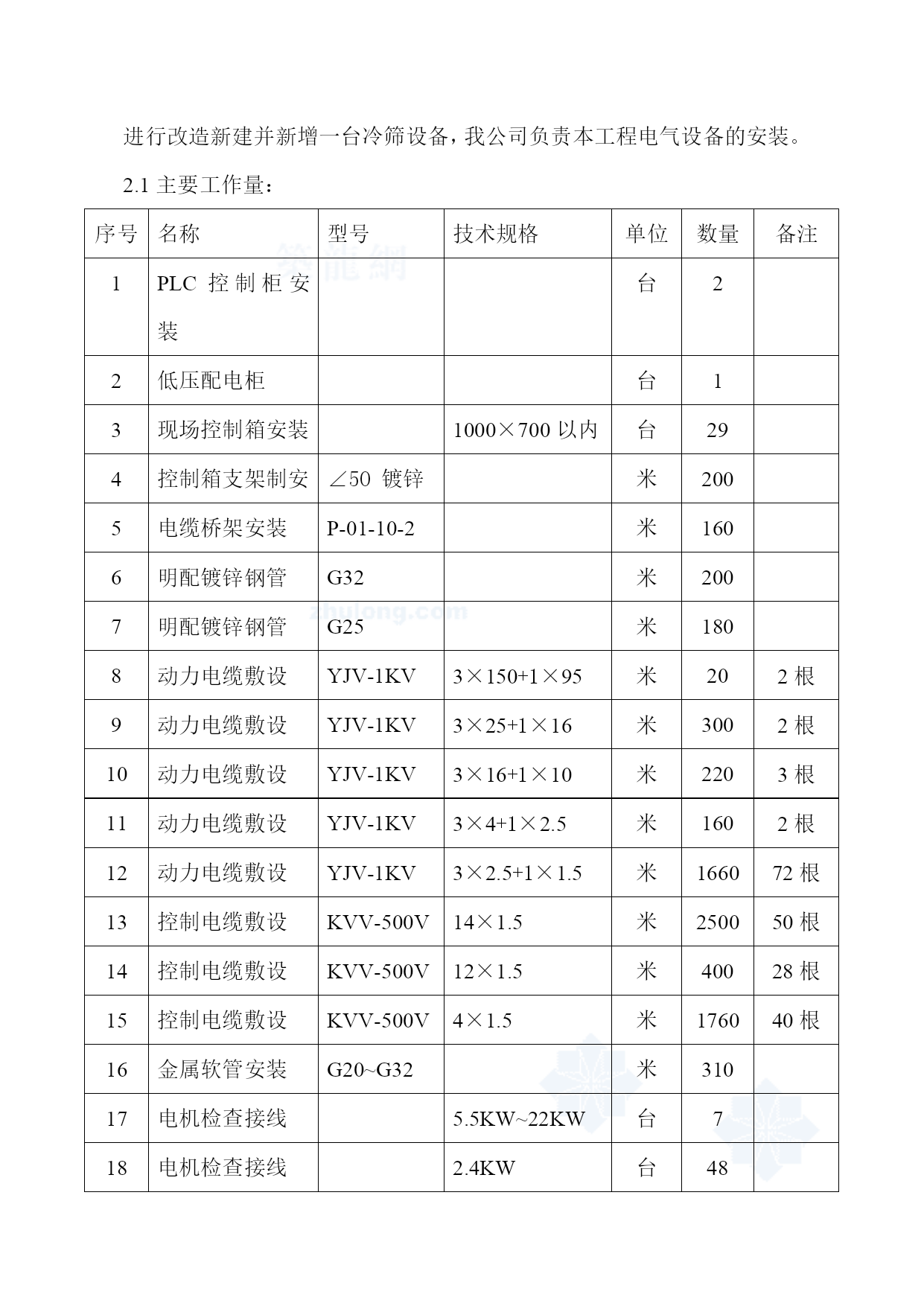

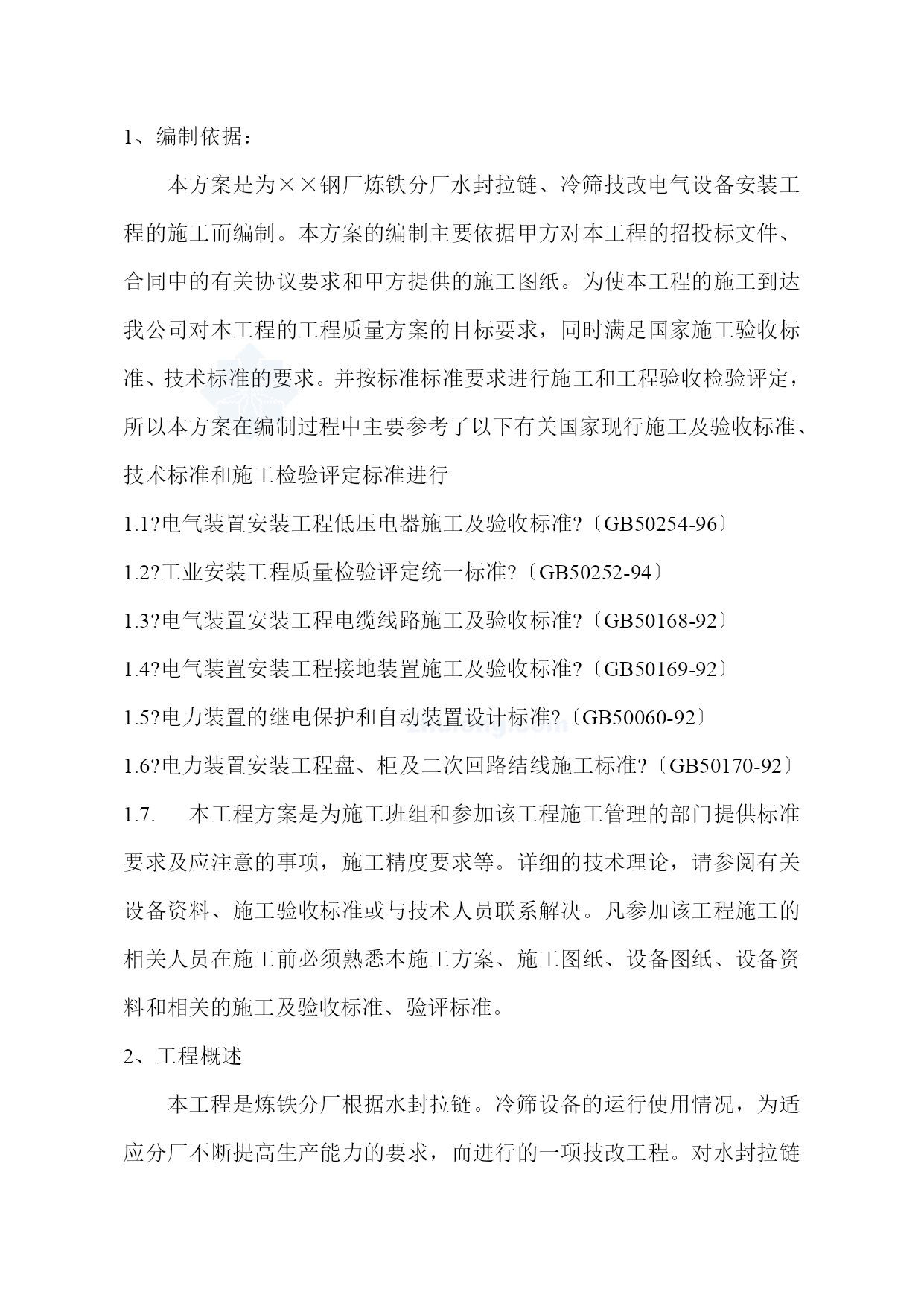

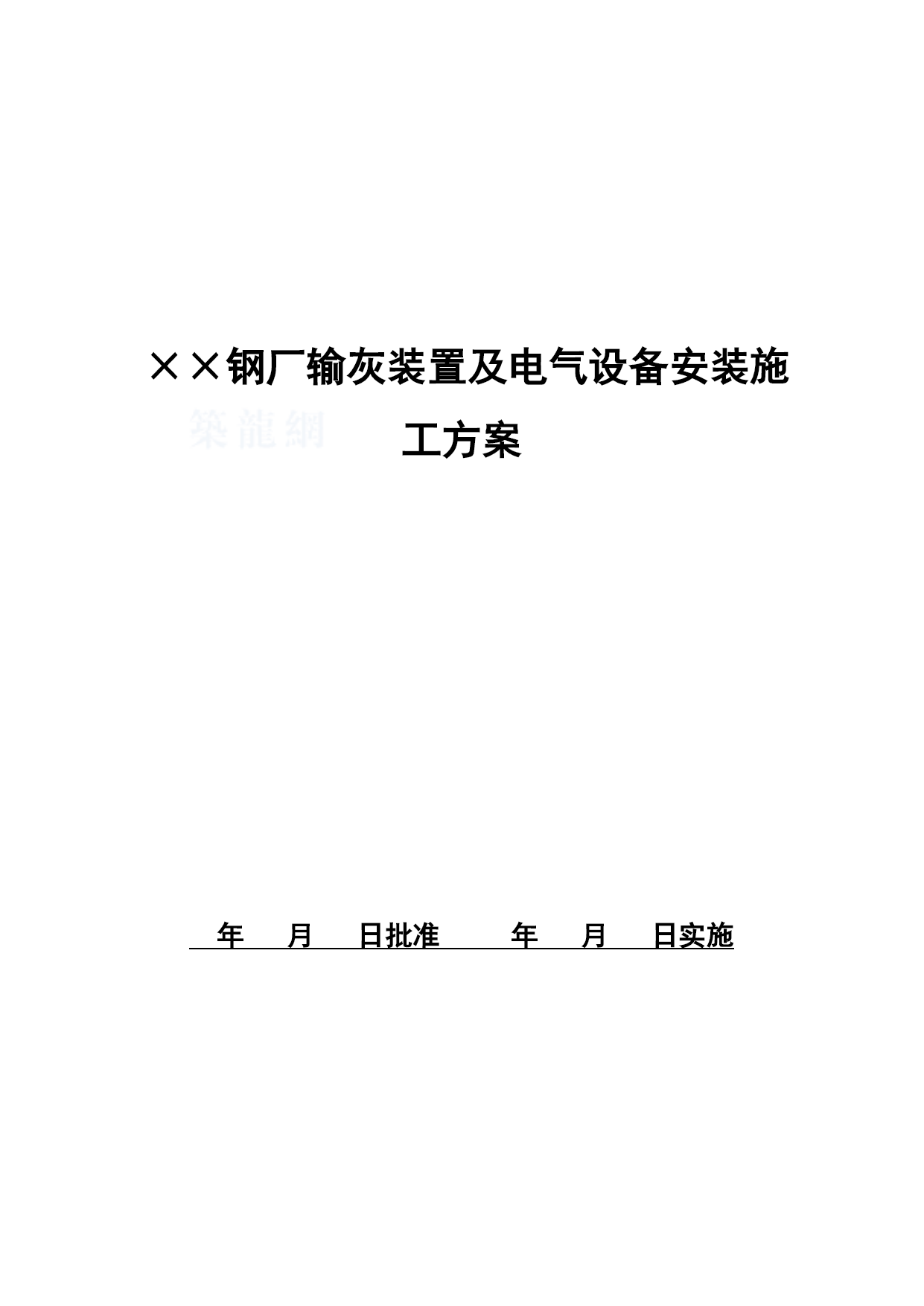

某钢厂电气设备安装施工方案【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）××钢厂输灰装置及电气设备安装施工方案年月日批准年月日实施1、编制依据：本方案是为××钢厂炼铁分厂水封拉链、冷筛技改电气设备安装工程的施工而编制。本方案的编制主要依据甲方对本工程的招投标文件、合同中的有关协议要求和甲方提供的施工图纸。为使本工程的施工到达我公司对本工程的工程质量方案的目标要求，同时满足国家施工验收标准、技术标准的要求。并按标准标准要求进行施工和工程验收检验评定，所以本方案在编制过程中主要参考了以下有关国家现行施工及验收标准、技术标准和施工检验评定标准进行1.1?电气装置安装工程低压电器施工及验收标准?〔GB50254-96〕1.2?工业安装工程质量检验评定统一标准?〔GB50252-94〕1.3?电气装置安装工程电缆线路施工及验收标准?〔GB50168-92〕1.4?电气装置安装工程接地装置施工及验收标准?〔GB50169-92〕1.5?电力装置的继电保护和自动装置设计标准?〔GB50060-92〕1.6?电力装置安装工程盘、柜及二次回路结线施工标准?〔GB50170-92〕1.7.本工程方案是为施工班组和参加该工程施工管理的部门提供标准要求及应注意的事项，施工精度要求等。详细的技术理论，请参阅有关设备资料、施工验收标准或与技术人员联系解决。凡参加该工程施工的相关人员在施工前必须熟悉本施工方案、施工图纸、设备图纸、设备资料和相关的施工及验收标准、验评标准。2、工程概述本工程是炼铁分厂根据水封拉链。冷筛设备的运行使用情况，为适应分厂不断提高生产能力的要求，而进行的一项技改工程。对水封拉链进行改造新建并新增一台冷筛设备，我公司负责本工程电气设备的安装。2.1主要工作量：序号名称型号技术规格单位数量备注1PLC控制柜安装台22低压配电柜台13现场控制箱安装1000×700以内台294控制箱支架制安∠50镀锌米2005电缆桥架安装P-01-10-2米1606明配镀锌钢管G32米2007明配镀锌钢管G25米1808动力电缆敷设YJV-1KV3×150+1×95米202根9动力电缆敷设YJV-1KV3×25+1×16米3002根10动力电缆敷设YJV-1KV3×16+1×10米2203根11动力电缆敷设YJV-1KV3×4+1×2.5米1602根12动力电缆敷设YJV-1KV3×2.5+1×1.5米166072根13控制电缆敷设KVV-500V14×1.5米250050根14控制电缆敷设KVV-500V12×1.5米40028根15控制电缆敷设KVV-500V4×1.5米176040根16金属软管安装G20~G32米31017电机检查接线5.5KW~22KW台718电机检查接线2.4KW台4819限位开关接线个1152.2工程特点：本次安装的新设备是在原生产线上增加的，要求在不影响生产的情况下，边生产边撤除边安装，有一定的难度和危险性。其中主要设备改装及相应的电气安装要利用短暂的停车时间内突击完成，从而对施工人员数量、技能及施工准备相对要求较高。因此，对本工程的施工组织不能掉以轻心，施工人员、施工机具及各项施工准备务必提前落实到位。以保证本工程的按时顺利完成。本工程的重点是水封拉链沿线电缆桥架及24个双层卸灰阀操作箱安装和电缆敷设，桥架安装在负责卸灰阀安装方新做的卸灰阀平台一侧。因此，卸灰阀平台没做好前我们无法安装桥架，而卸灰阀平台做好后，我方必须以突击作业方式，迅速完成电缆桥架、操作箱安装以及相应设备配管，还有电缆敷设也必须在短时间内完成，对此务必要做好各项准备。3、质量保证：3.1质量目标：为满足业主对本工程起点高、高标准建设的要求，以创利益、抢市场、树企业形象，急业主之所急，业主的要求就是我们的目标为宗旨。在本工程的施工中根据我单位的施工能力，并结合甲方的要求，经我公司认真研究提出，“抓管理、创利益、保质量、守信誉、高速度、争市场〞的施工经营思想。为此要求在本工程的施工中应以高速度、高质量标准的要求进行组织施工。3.2质量保证措施：为确保本工程的顺利完工，到达业主对本工程的技术标准要求和质量目标，实现我单位提出的质量目标要求。我公司经认真、细致的考虑，结合我公司的实际情况，要求在本工程的施工中严格按照ISO9002质量体系标准的规定要求进行本工程的组织施工，以及检查、验收评定工作。在施工过程中严格按照“三序〞〔检查上道工序、做好本道工序、效劳下道工序〕质量检查制度进行检查和工序间的交接验收工作。同时做好“三检〞〔自检记录、互检记录、专检记录〕质量检查记录的整理和填写工作，要求填写数据真实可靠，能经得起监理和质检部门的检查、验收。在施工过程
