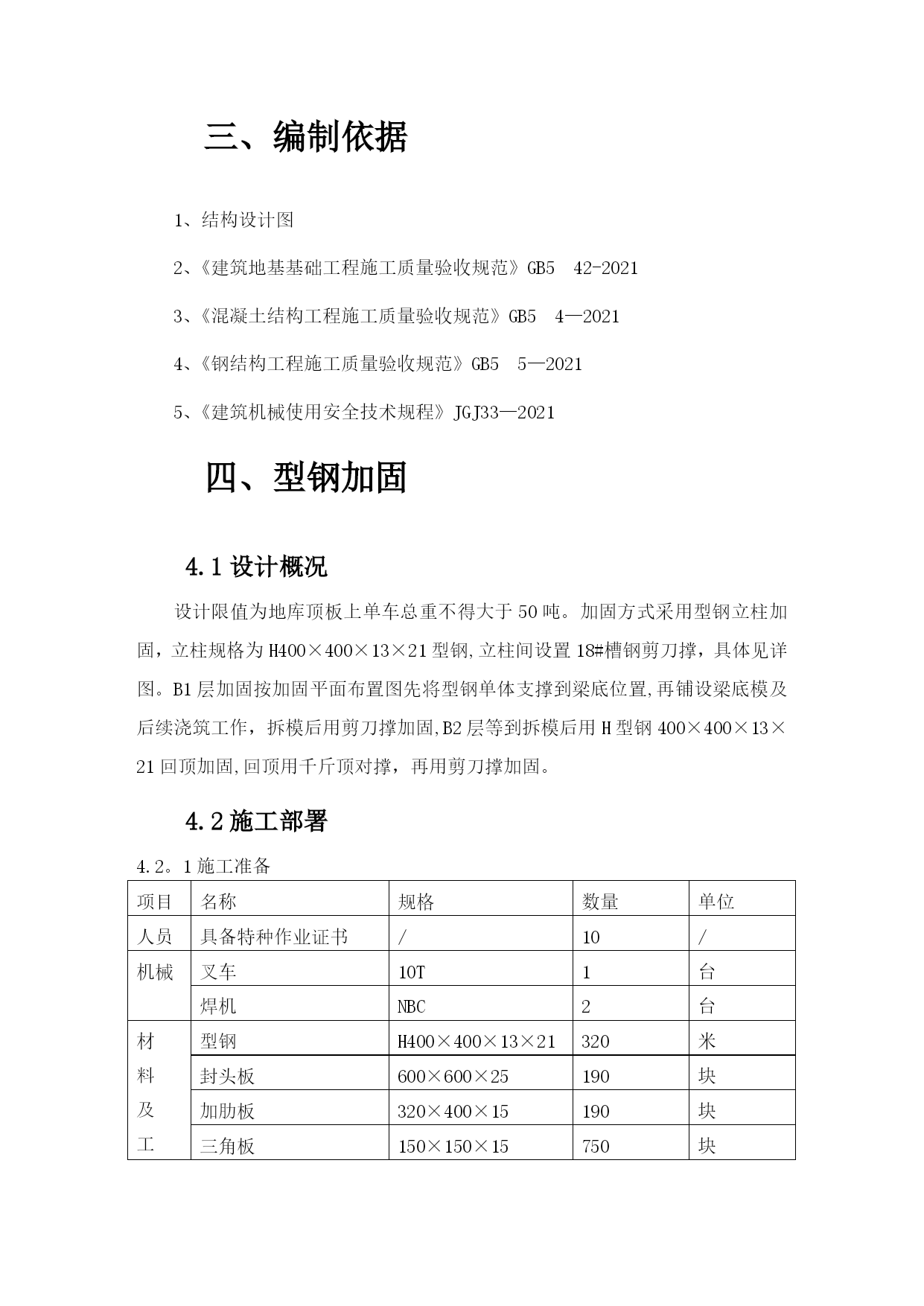

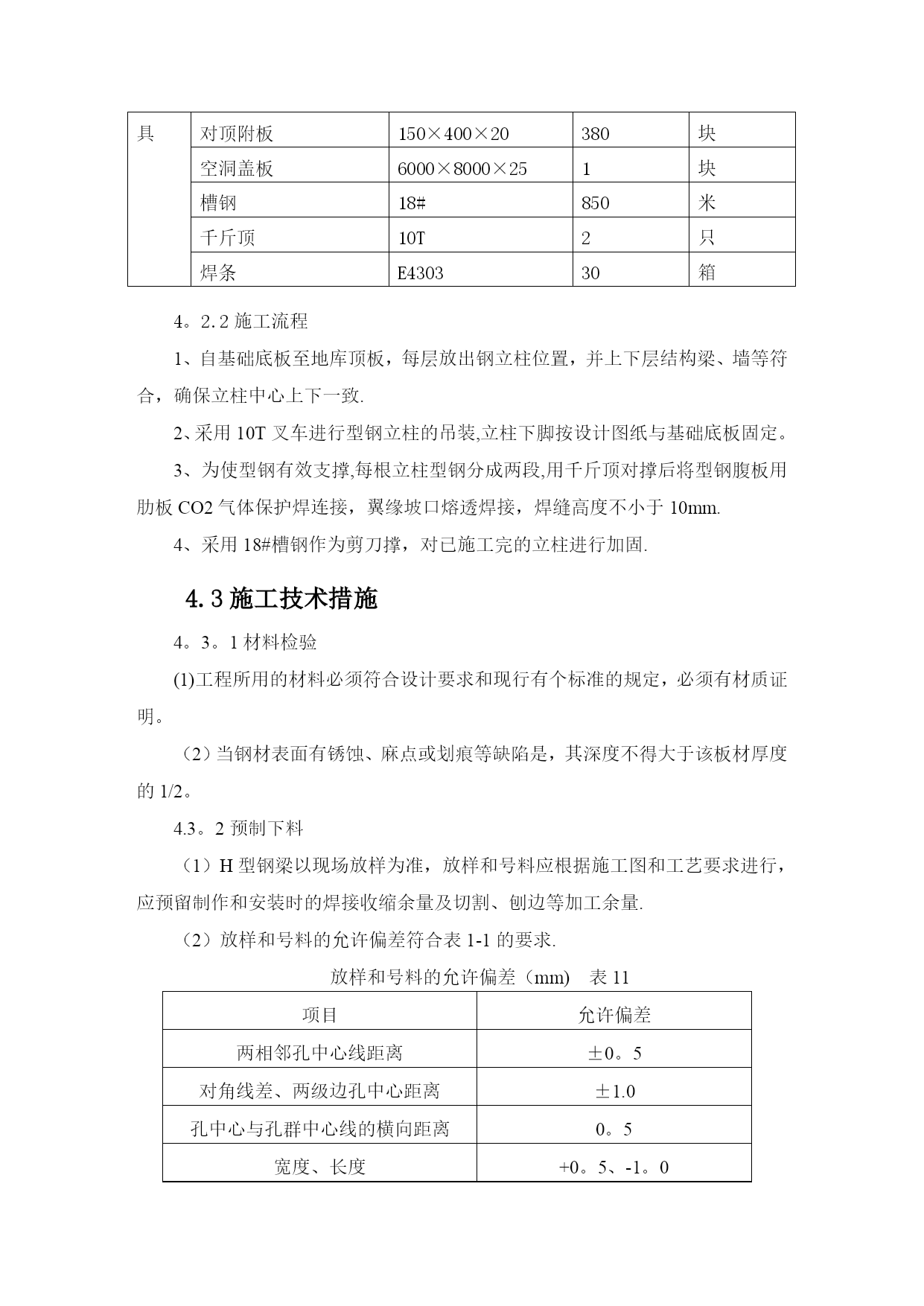

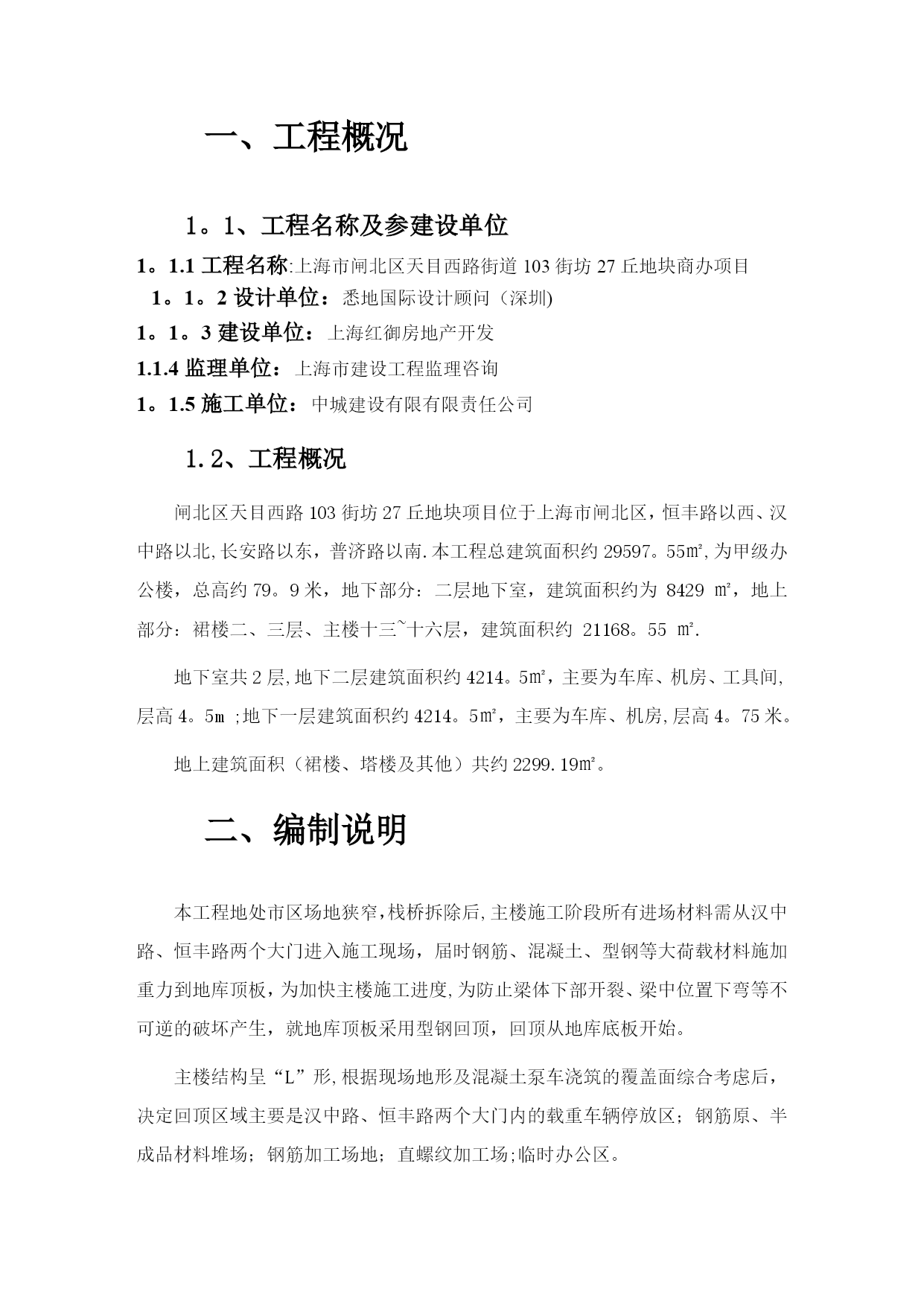

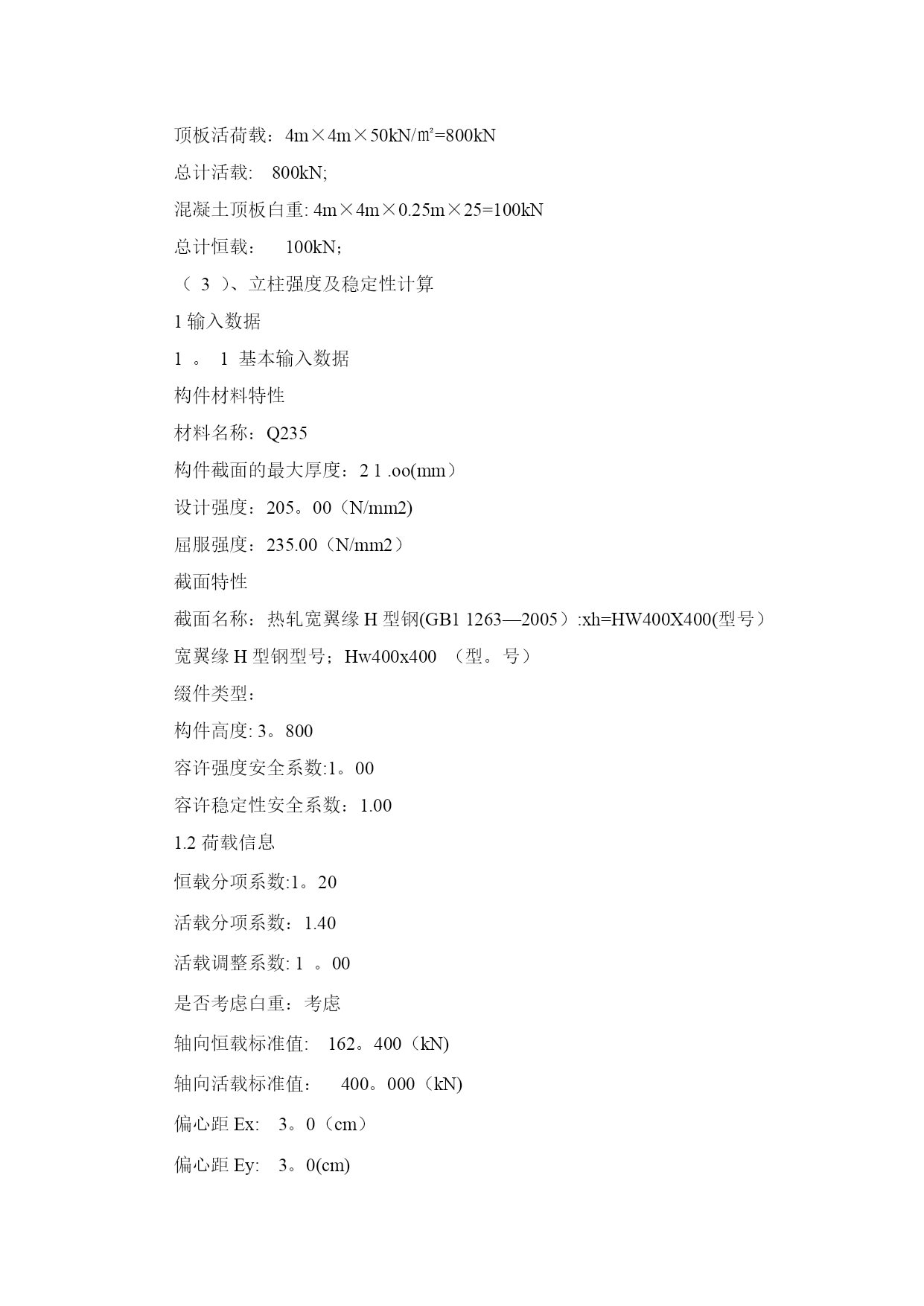

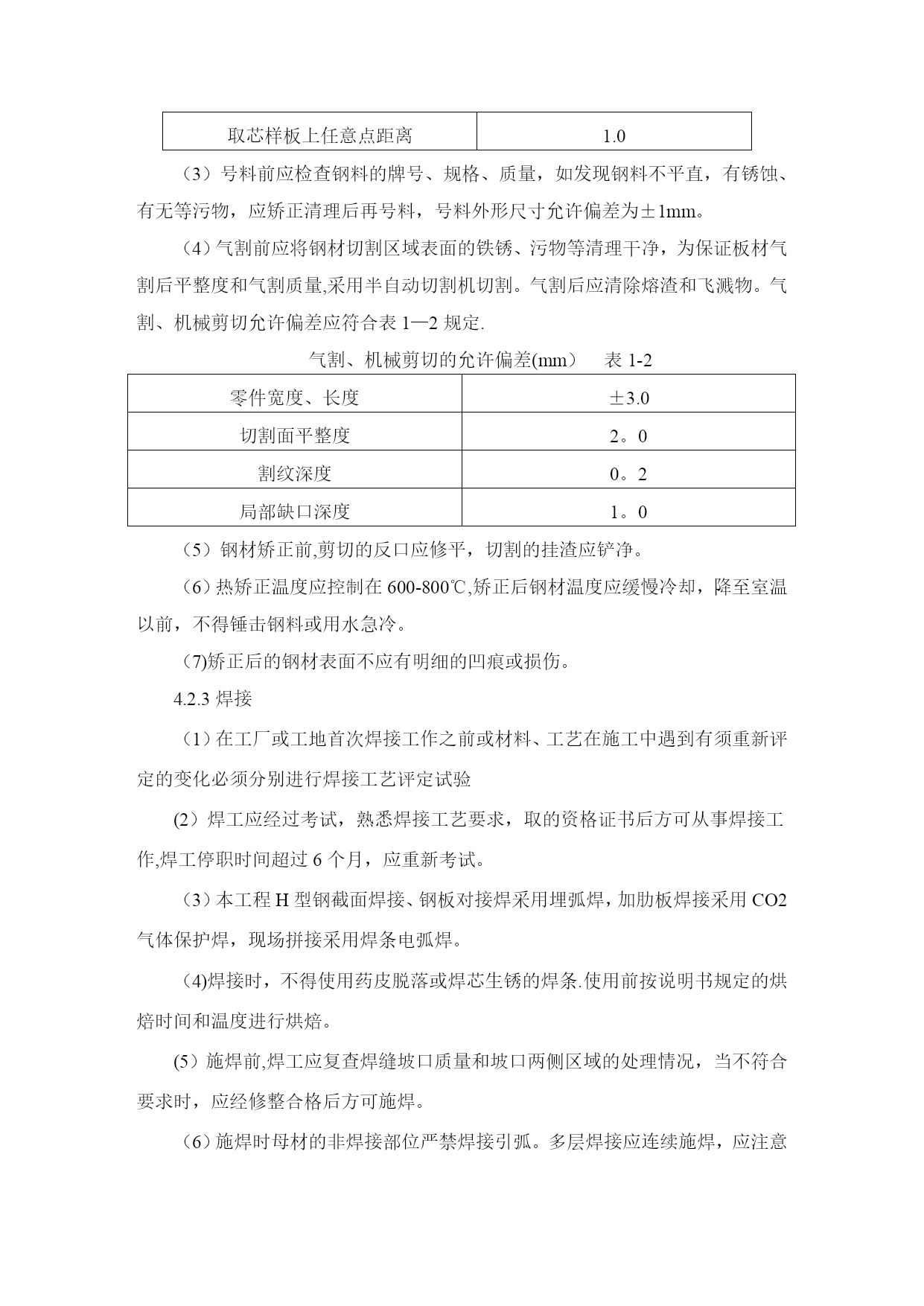

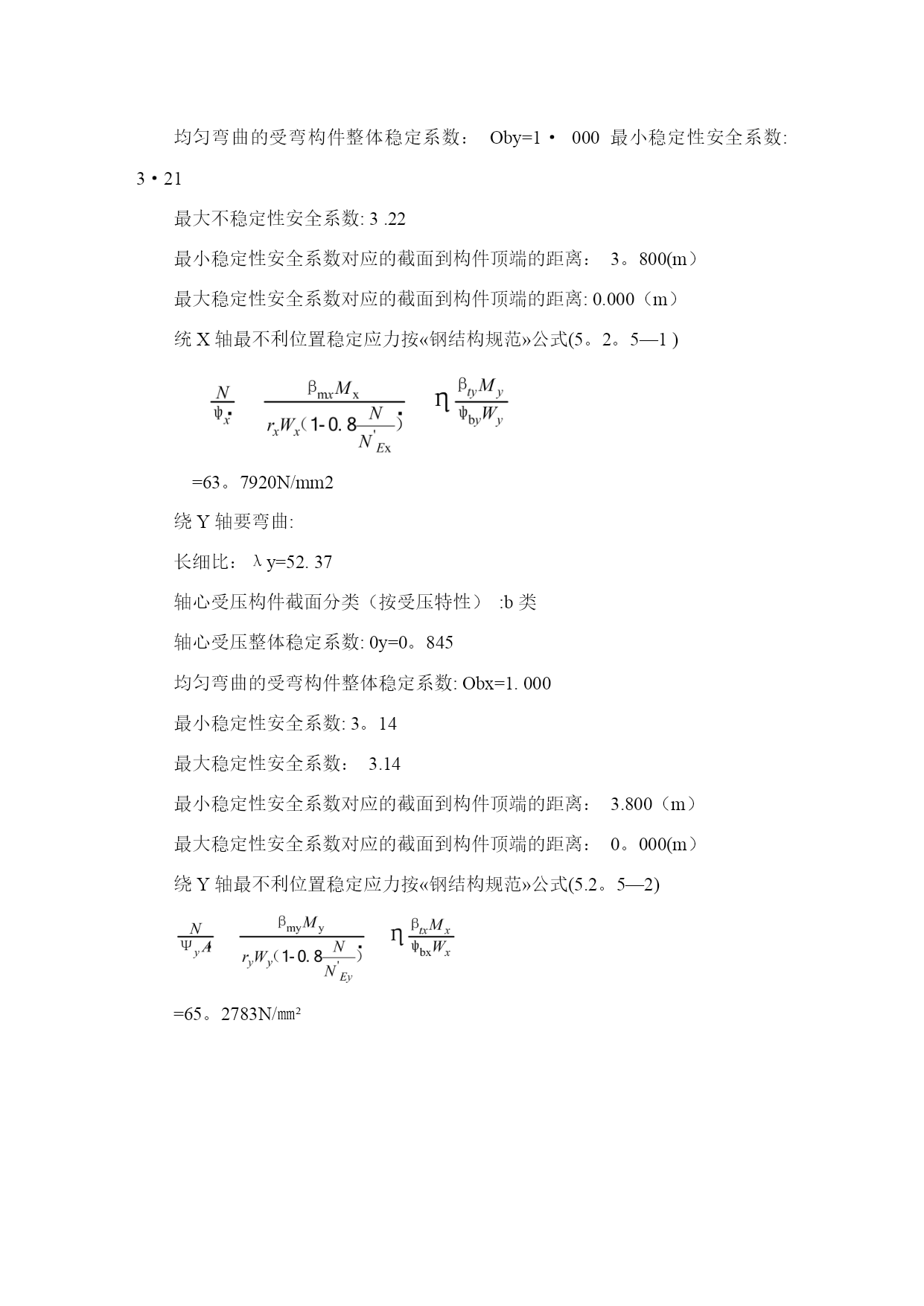

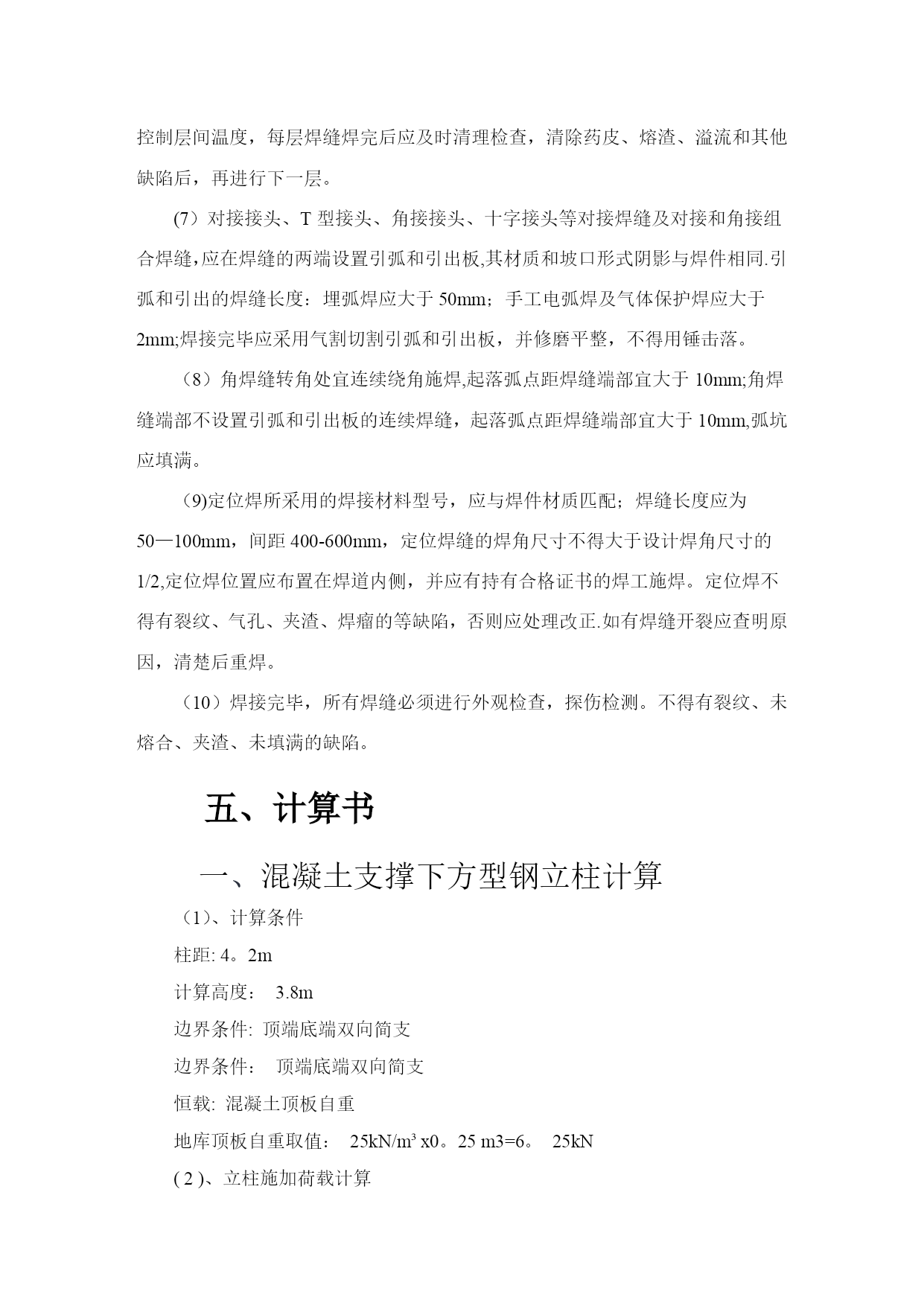

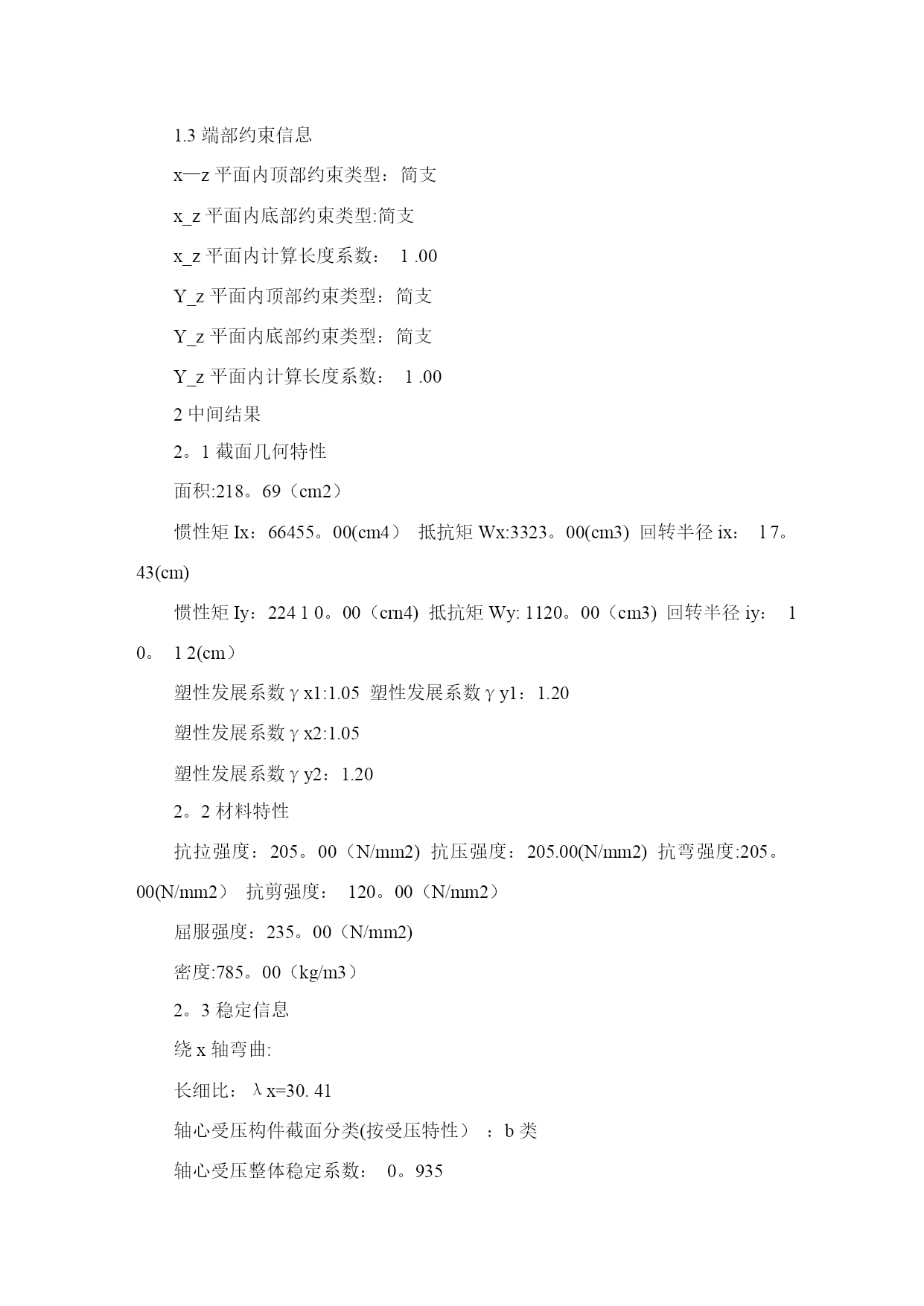

顶板加固方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）闸北区天目西路街道103街坊27丘地块商办项目顶板加固方案编制人：审核人:批准人：中城建设有限责任公司2021年11月20日一、工程概况1。1、工程名称及参建设单位1。1.1工程名称:上海市闸北区天目西路街道103街坊27丘地块商办项目1。1。2设计单位：悉地国际设计顾问（深圳)1。1。3建设单位：上海红御房地产开发1.1.4监理单位：上海市建设工程监理咨询1。1.5施工单位：中城建设有限有限责任公司1.2、工程概况闸北区天目西路103街坊27丘地块项目位于上海市闸北区，恒丰路以西、汉中路以北,长安路以东，普济路以南.本工程总建筑面积约29597。55㎡,为甲级办公楼，总高约79。9米，地下部分：二层地下室，建筑面积约为8429㎡，地上部分：裙楼二、三层、主楼十三~十六层，建筑面积约21168。55㎡.地下室共2层,地下二层建筑面积约4214。5㎡，主要为车库、机房、工具间,层高4。5m;地下一层建筑面积约4214。5㎡，主要为车库、机房,层高4。75米。地上建筑面积（裙楼、塔楼及其他）共约2299.19㎡。二、编制说明本工程地处市区场地狭窄，栈桥拆除后,主楼施工阶段所有进场材料需从汉中路、恒丰路两个大门进入施工现场，届时钢筋、混凝土、型钢等大荷载材料施加重力到地库顶板，为加快主楼施工进度,为防止梁体下部开裂、梁中位置下弯等不可逆的破坏产生，就地库顶板采用型钢回顶，回顶从地库底板开始。主楼结构呈“L”形,根据现场地形及混凝土泵车浇筑的覆盖面综合考虑后，决定回顶区域主要是汉中路、恒丰路两个大门内的载重车辆停放区；钢筋原、半成品材料堆场；钢筋加工场地；直螺纹加工场;临时办公区。三、编制依据1、结构设计图2、《建筑地基基础工程施工质量验收规范》GB542-20213、《混凝土结构工程施工质量验收规范》GB54—20214、《钢结构工程施工质量验收规范》GB55—20215、《建筑机械使用安全技术规程》JGJ33—2021四、型钢加固4.1设计概况设计限值为地库顶板上单车总重不得大于50吨。加固方式采用型钢立柱加固，立柱规格为H400×400×13×21型钢,立柱间设置18#槽钢剪刀撑，具体见详图。B1层加固按加固平面布置图先将型钢单体支撑到梁底位置,再铺设梁底模及后续浇筑工作，拆模后用剪刀撑加固,B2层等到拆模后用H型钢400×400×13×21回顶加固,回顶用千斤顶对撑，再用剪刀撑加固。4.2施工部署4.2。1施工准备项目名称规格数量单位人员具备特种作业证书/10/机械叉车10T1台焊机NBC2台材料及工具型钢H400×400×13×21320米封头板600×600×25190块加肋板320×400×15190块三角板150×150×15750块对顶附板150×400×20380块空洞盖板6000×8000×251块槽钢18#850米千斤顶10T2只焊条E430330箱4。2.2施工流程1、自基础底板至地库顶板，每层放出钢立柱位置，并上下层结构梁、墙等符合，确保立柱中心上下一致.2、采用10T叉车进行型钢立柱的吊装,立柱下脚按设计图纸与基础底板固定。3、为使型钢有效支撑,每根立柱型钢分成两段,用千斤顶对撑后将型钢腹板用肋板CO2气体保护焊连接，翼缘坡口熔透焊接，焊缝高度不小于10mm.4、采用18#槽钢作为剪刀撑，对已施工完的立柱进行加固.4.3施工技术措施4。3。1材料检验(1)工程所用的材料必须符合设计要求和现行有个标准的规定，必须有材质证明。（2）当钢材表面有锈蚀、麻点或划痕等缺陷是，其深度不得大于该板材厚度的1/2。4.3。2预制下料（1）H型钢梁以现场放样为准，放样和号料应根据施工图和工艺要求进行，应预留制作和安装时的焊接收缩余量及切割、刨边等加工余量.（2）放样和号料的允许偏差符合表1-1的要求.放样和号料的允许偏差（mm)表11项目允许偏差两相邻孔中心线距离±0。5对角线差、两级边孔中心距离±1.0孔中心与孔群中心线的横向距离0。5宽度、长度+0。5、-1。0取芯样板上任意点距离1.0（3）号料前应检查钢料的牌号、规格、质量，如发现钢料不平直，有锈蚀、有无等污物，应矫正清理后再号料，号料外形尺寸允许偏差为±1mm。（4）气割前应将钢材切割区域表面的铁锈、污物等清理干净，为保证板材气割后平整度和气割质量,采用半自动切割机切割。气割后应清除熔渣和飞溅物。气割、机械剪切允许偏差应符合表1—2规定.气割、机械剪切的允许偏差(mm）表1-2零件宽度、长度±3.0切割面平整度2。0割纹深度0。2局部缺口深度1。0（5）钢材矫
