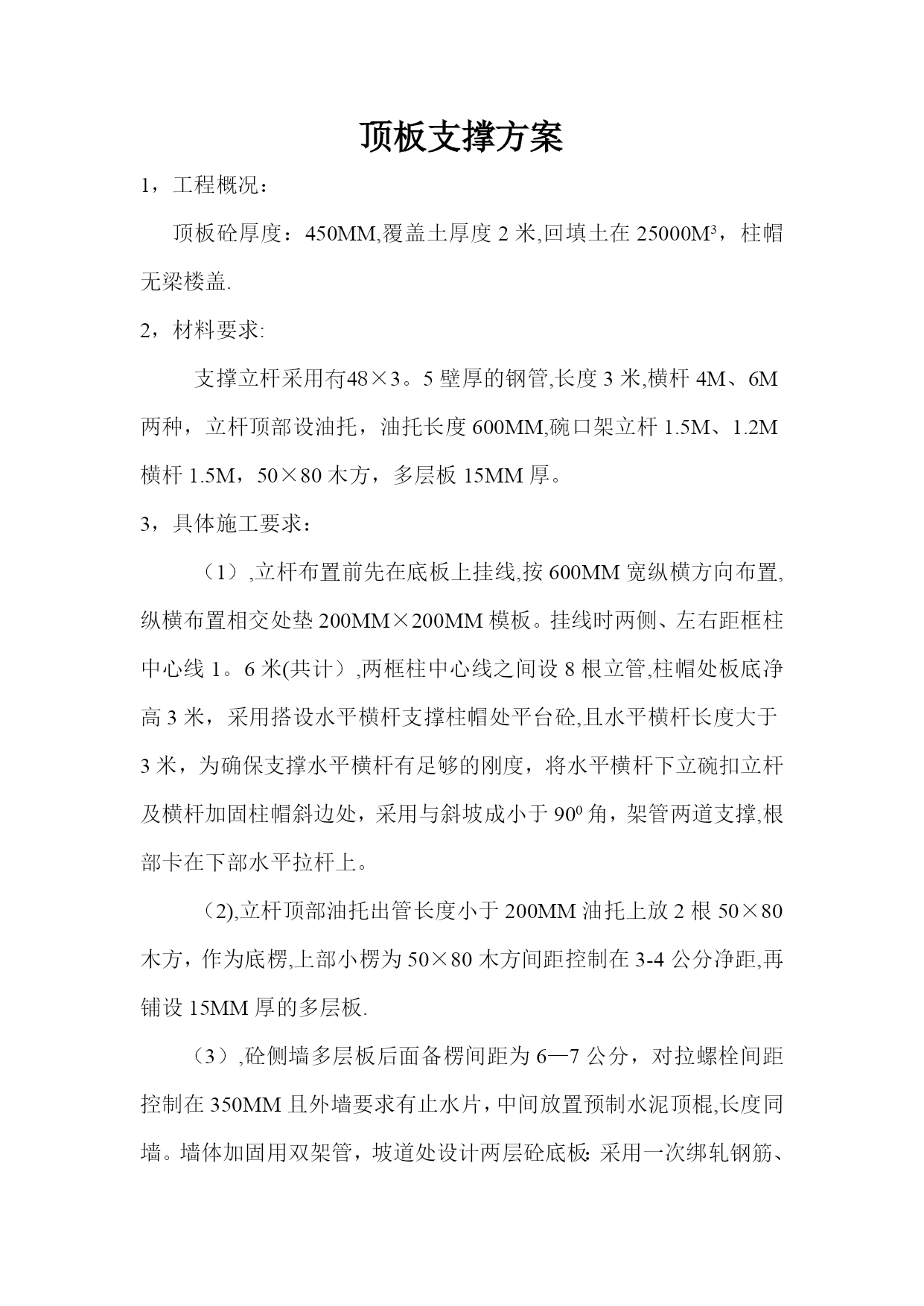

顶板支撑方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）顶板支撑方案1，工程概况：顶板砼厚度：450MM,覆盖土厚度2米,回填土在25000M3，柱帽无梁楼盖.2，材料要求:支撑立杆采用48×3。5壁厚的钢管,长度3米,横杆4M、6M两种，立杆顶部设油托，油托长度600MM,碗口架立杆1.5M、1.2M横杆1.5M，50×80木方，多层板15MM厚。3，具体施工要求：（1）,立杆布置前先在底板上挂线,按600MM宽纵横方向布置,纵横布置相交处垫200MM×200MM模板。挂线时两侧、左右距框柱中心线1。6米(共计）,两框柱中心线之间设8根立管,柱帽处板底净高3米，采用搭设水平横杆支撑柱帽处平台砼,且水平横杆长度大于3米，为确保支撑水平横杆有足够的刚度，将水平横杆下立碗扣立杆及横杆加固柱帽斜边处，采用与斜坡成小于900角，架管两道支撑,根部卡在下部水平拉杆上。（2),立杆顶部油托出管长度小于200MM油托上放2根50×80木方，作为底楞,上部小楞为50×80木方间距控制在3-4公分净距,再铺设15MM厚的多层板.（3）,砼侧墙多层板后面备楞间距为6—7公分，对拉螺栓间距控制在350MM且外墙要求有止水片，中间放置预制水泥顶棍,长度同墙。墙体加固用双架管，坡道处设计两层砼底板：采用一次绑轧钢筋、一次支模、一次浇筑砼.上下两层坡道立杆采用架管，穿过下层坡道砼板时设PVC套管,待砼强度满足要求时用水焊将架管割断拔出架管,孔洞后浇筑.4,施工要求：承重架设置三道水平拉杆,第一根距地面200MM，顶部在2。9米高设水平拉杆一道中间距地面1.8米保证施工人员通行。立杆\水平拉杆纵横尺寸、上下尺寸均保持在一条线上，立杆保持垂直。并设置剪刀撑.5，安全：工人进入施工现场必须戴安全帽，从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业;施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。第一章工程概况XXXXXXXXXXXXXXXXXX，XXXXXXXXXXXXXXXXX，总占地面积约90万m2。XXXXXXXXXXXXXXXXXXXXXXXXXXX，总平面面积约113700m2。包括Z1线文化中心站，地铁5号线文化中心站及西端区间工程，地铁5号线以南、Z1线以东的地下空间（能源中心和设备用房)。XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX，建筑面积约42600m2。框架结构，地下一层层高7m，主要为商业/设备用房.地下底板底标高为-10。85m,底板顶标高为—9。6m，底板厚度为1m，垫层厚度为0.2m,防水保护层5cm（标高标注为相对标高）；±0。000相当于绝对标高3。20m。基坑开挖为盖挖法与明挖法相结合的施工，周边区采用暗挖法，中心区放坡明挖，斜坡设置在暗挖区。开挖深度约10。8m，开挖方量45万方.围护结构采用800mm厚地下连续墙,墙深为34。5m，钢筋笼长度27.5m，C35混凝土浇筑,接头为锁口管。灌注桩有直径为1600、1200、800三种类型。地连墙距离XXX36米.顶板裂缝处理措施2。1顶板裂缝产生的原因顶板浇筑采用的混凝土标号为C35，混凝土是一种多孔胶凝人造石材，属刚性体，主要特点抗压强度高、抗拉强度低、延伸率微小、易产生收缩裂缝。混凝土工程裂缝最常见出现问题是由于收缩变形受到约束引发的收缩裂缝和由外部荷载作用引发荷载(受力）裂缝.混凝土的裂缝出现是很难避免的,但是能预防和治理的。出现裂缝后根治裂缝是本次需要解决的问题。根据地下工程和防水混凝土的防水要求，对混凝土裂缝而言，可分为有害裂缝和无害裂缝。混凝土的裂缝产生主要是限制条件变形作用引起的,变形作用包括温度变形（水化热、气温、生产热、太阳热)、收缩变形（自生收缩、失水干缩、碳化收缩、塑性收缩等）。本工程顶板结构由于混凝土的收缩变形,在结构上产生了一些微小裂缝,为了保证结构的正常使用功能，不在以后的使用的过程中，发生渗漏现象，特对产生裂缝处进行处理。2。2裂缝治理的原则①、混凝土结构的强度达到设计要求,结构变形处于稳定状态，裂缝无发展，才能治理有害裂缝；②、裂缝处理与防水处理相结合,裂缝处理与结构的稳定性和耐久性处理相结合；③、在治理裂缝过程中，不得破坏原结构;④、裂缝治理应采用注浆和封缝相结合,注浆材料和封缝材料应满足防水耐久性的要求，应采用经过检测。并经实践检验，质量可靠的材料;⑤、方案合理选材得当、施工可靠、管理到位。2。3材料的选择针对顶板结构的裂缝，为了保证其处理的效果，我们选用亲水环氧树脂防水涂料,此产品具有一下优点：（
