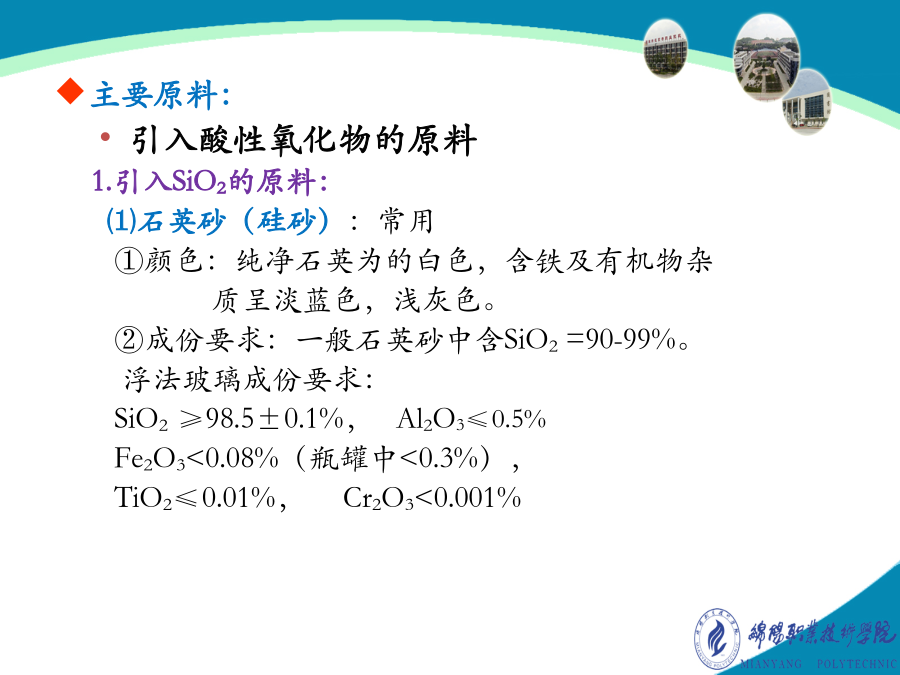

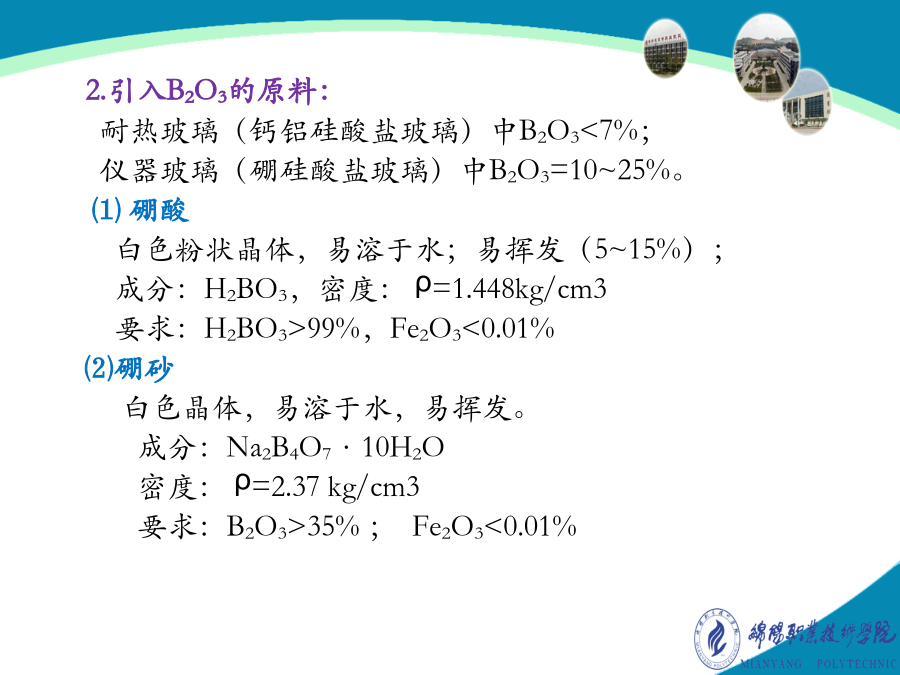

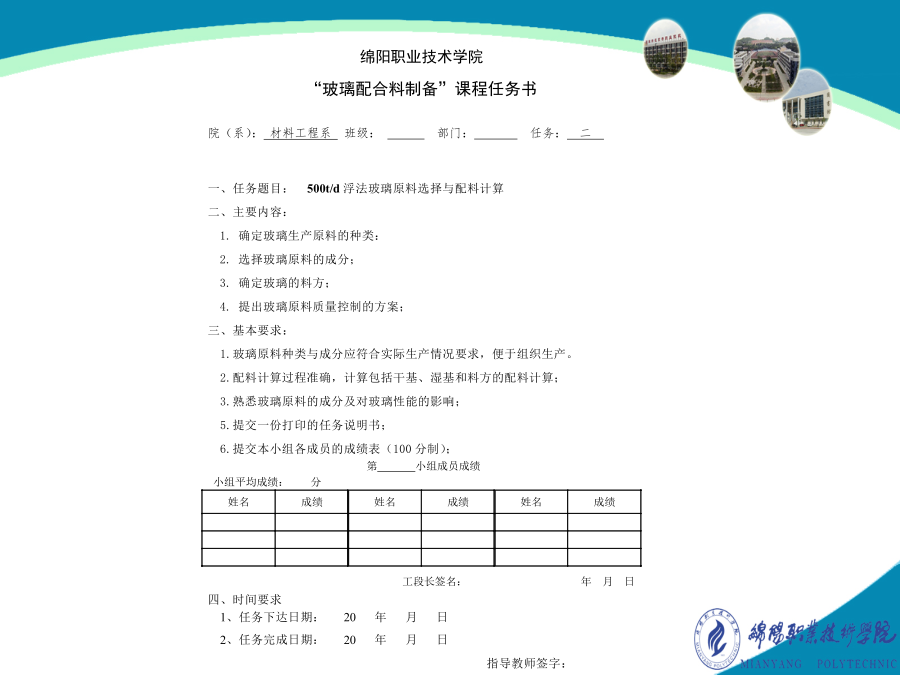

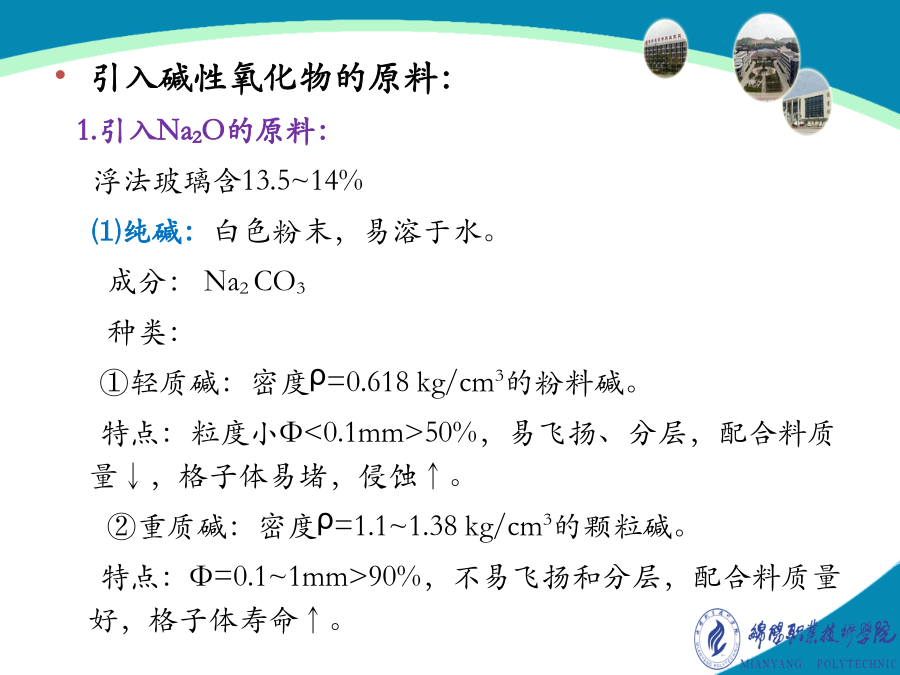

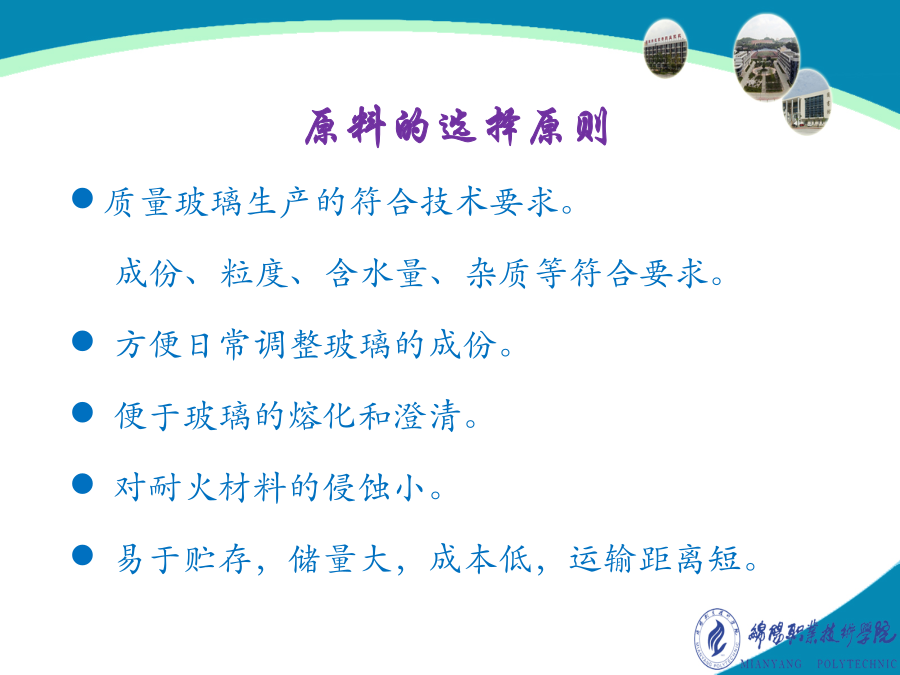

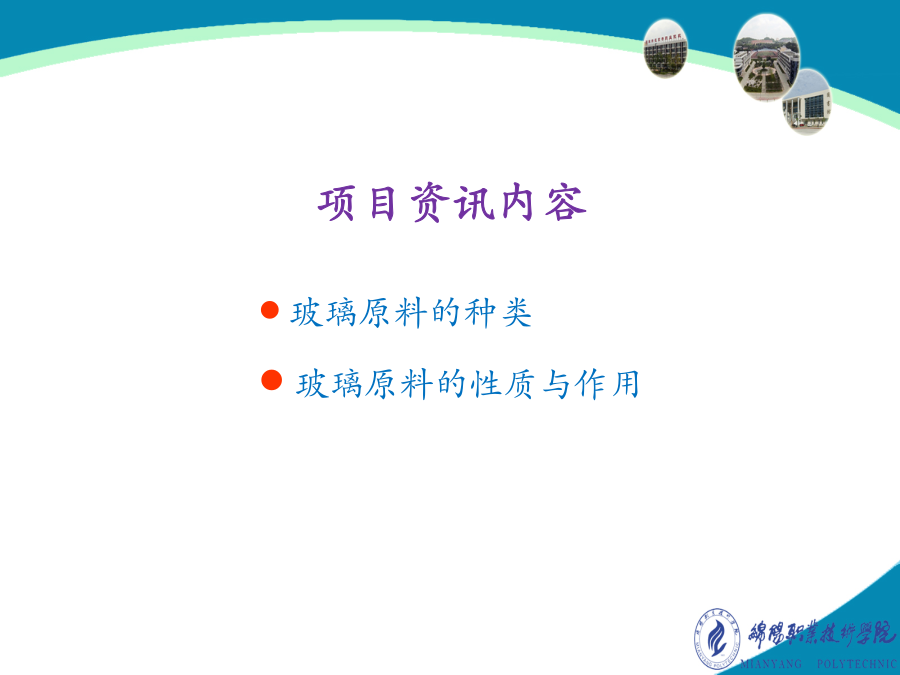

项目资讯内容原料的选择原则质量玻璃生产的符合技术要求。成份、粒度、含水量、杂质等符合要求。方便日常调整玻璃的成份。便于玻璃的熔化和澄清。对耐火材料的侵蚀小。易于贮存，储量大，成本低，运输距离短。玻璃原料的种类玻璃生产用原料分为两大类：主要原料：往玻璃中引入各种玻璃组成氧化物的原料。据性能又分为：①酸性氧化物原料：如引入玻璃成分中SiO2、B2O3、Al2O3、P2O5等的原料。②碱性氧化物原料：引入玻璃成分中R2O的原料。③碱土金属氧化物原料：引入玻璃成分中RO的原料。辅助原料：能加速玻璃熔化或使玻璃获得某些必要的性能而引入的少量原料。种类：澄清剂，着色剂，脱色剂，还原剂等。主要原料：引入酸性氧化物的原料1.引入SiO2的原料：⑴石英砂（硅砂）：常用①颜色：纯净石英为的白色，含铁及有机物杂质呈淡蓝色，浅灰色。②成份要求：一般石英砂中含SiO2=90-99%。浮法玻璃成份要求：SiO2≥98.5±0.1%，Al2O3≤0.5%Fe2O3<0.08%（瓶罐中<0.3%），TiO2≤0.01%，Cr2O3<0.001%③粒度要求：原料粒度Φ↑，熔化越困难，玻璃中结石↑；Φ↓↓，原料易飞扬，配合料质量↓，玻璃液的澄清↓。浮法玻璃生产的粒度要求：Φ=0.1~0.4mm≥90%；0.4~0.6mm≤5%；Φ>0.6mm<0%；Φ=0.1~0.075mm≤5%；Φ<0.075mm<0%⑵砂岩石英砂在高温作用下，由粘结物粘结而形成的岩石。特点：SiO2含量高，杂质低，硬度大，开采、破碎困难，加工成本高。2.引入B2O3的原料：耐热玻璃（钙铝硅酸盐玻璃）中B2O3<7%；仪器玻璃（硼硅酸盐玻璃）中B2O3=10~25%。⑴硼酸白色粉状晶体，易溶于水；易挥发（5~15%）；成分：H2BO3，密度：ρ=1.448kg/cm3要求：H2BO3>99%，Fe2O3<0.01%⑵硼砂白色晶体，易溶于水，易挥发。成分：Na2B4O7·10H2O密度：ρ=2.37kg/cm3要求：B2O3>35%；Fe2O3<0.01%3.引入Al2O3的原料：浮法中含1~1.6%，耐热玻璃中含20~40%⑴长石：常用；成分波动大成分：R2O(RO).Al2O3.6SiO2；钾长石为淡红色，钠长石，钙长石为白色。密度：ρ=2.4~2.8kg/cm3成份要求：Al2O3>16%,SiO2<70%,Fe2O3<0.2%粒度要求：0.50~0.60mm≥78%;Φ≥0.63<0%；0.63~0.5mm≤4%；Φ<0.106≤18%；⑵蜡石：主要矿物为叶腊石成分：Al2O3.4SiO2.H2O；密度：ρ=2.8~2.9kg/cm3要求:Al2O3>25%SiO2<70%Fe2O3<0.4%引入碱性氧化物的原料：1.引入Na2O的原料：浮法玻璃含13.5~14%⑴纯碱：白色粉末，易溶于水。成分：Na2CO3种类：①轻质碱：密度ρ=0.618kg/cm3的粉料碱。特点：粒度小Φ<0.1mm>50%，易飞扬、分层，配合料质量↓，格子体易堵，侵蚀↑。②重质碱：密度ρ=1.1~1.38kg/cm3的颗粒碱。特点：Φ=0.1~1mm>90%，不易飞扬和分层，配合料质量好，格子体寿命↑。重碱粒度要求：Φ≥1.18mm≤75%成份要求：Na2CO3>98%，NaCl<0.3%，Fe2O3<0.1%⑵芒硝（Na2SO4）白色粉末，易吸潮。密度：ρ=2.68kg/cm3成份要求：Na2SO4>98%，NaCl<0.3%，CaSO4<1.0%芒硝的使用：与还原剂同时使用原因：降低芒硝的分解温度，防止产生硝水和芒硝泡，加速玻璃的熔化。芒硝的熔点884℃，无还原剂的分解温度1120~1200℃,有还原剂时分解温度为500~700℃。还原剂的种类与用量种类：碳粉用量：理论为Na2SO4质量的4.22%，实际4~6%，浮法生产一般≤5%硝水”的去除方法：用烧红的红砖放在玻璃液上吸收硝水。注意：不能沾水，否则会爆炸。芒硝引入Na2O的生产特点（a）熔化温度高，热耗大；（b）耐火材料侵蚀大，窑体寿命↓；（c）易产生芒硝泡，玻璃质量↓；（d）必须在还原气氛下熔制，热损失大；（e）芒硝中Na2O含量低，用量大；（f）芒硝价格低。2.引入K2O的原料生产光学玻璃，高级器皿玻璃时需引入。（1）钾碱（K2CO3）：白色粉末。（2）硝酸钾（KNO3）：俗称火硝，透明晶体。引入碱土金属氧化物的原料1.引入CaO的原料：浮法玻璃含7.5~9.5%（1）石灰石成分：CaCO3，矿物为方解石（无色透明称为冰州石）密度：ρ=2.7kg/cm3；
