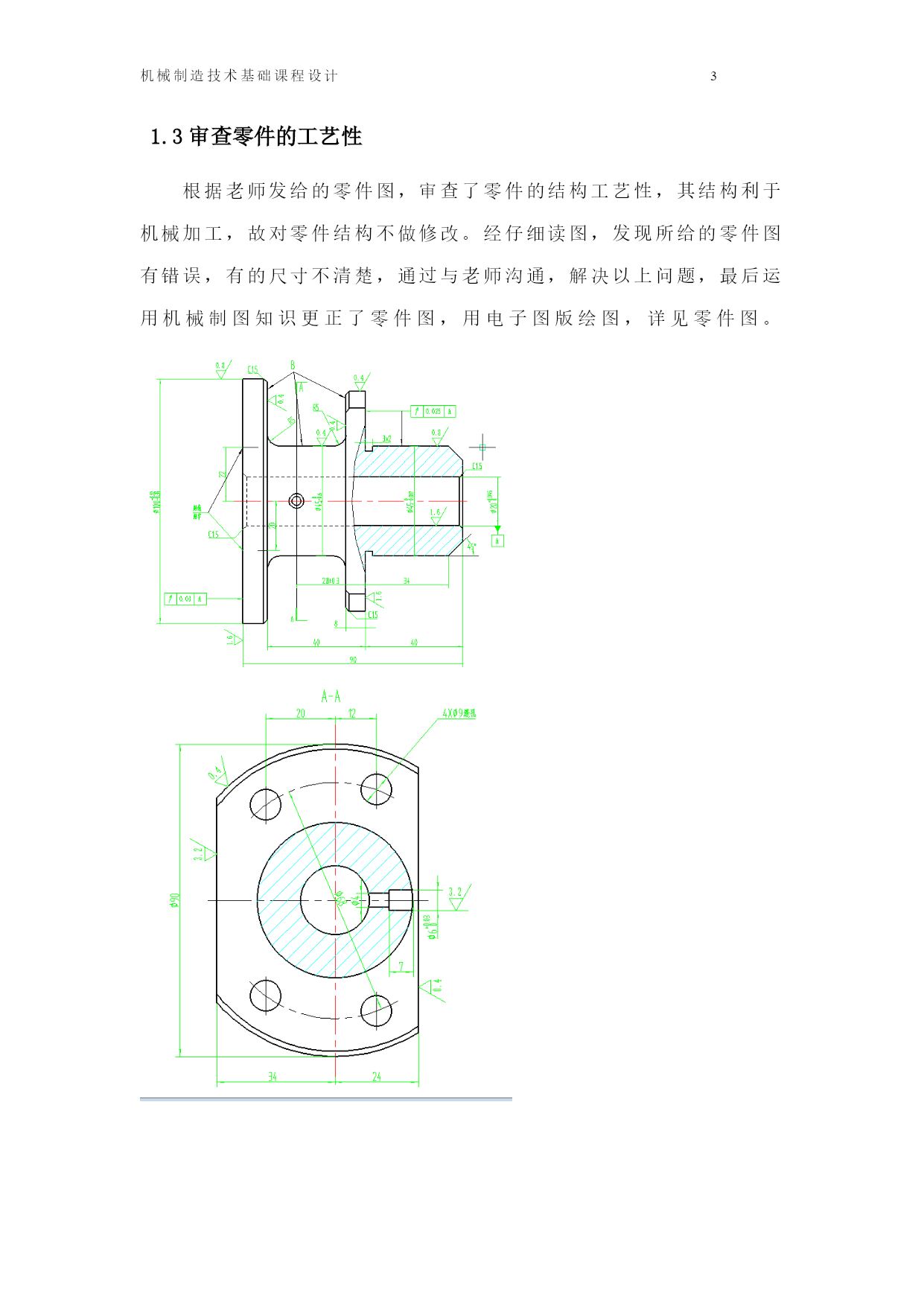

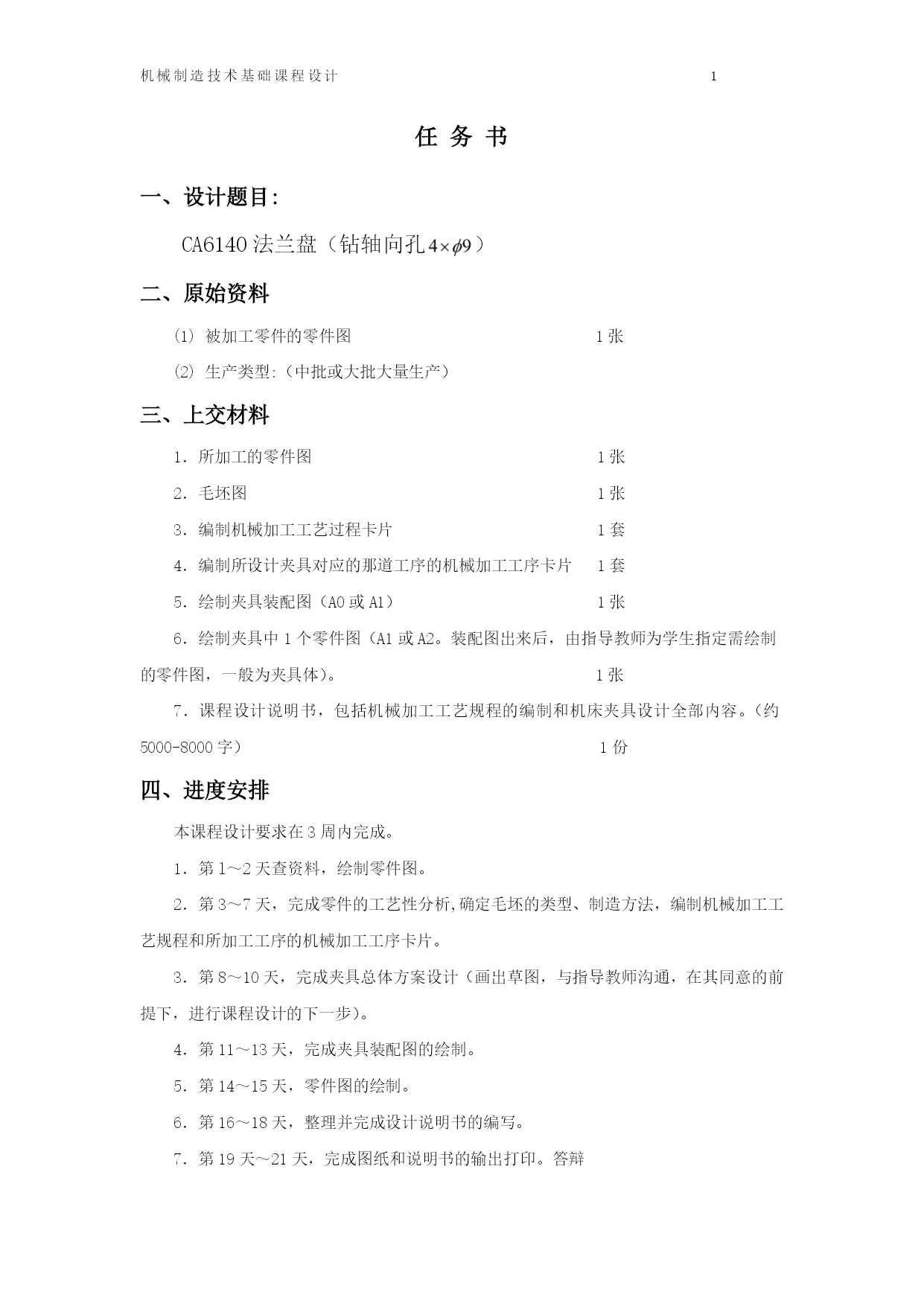

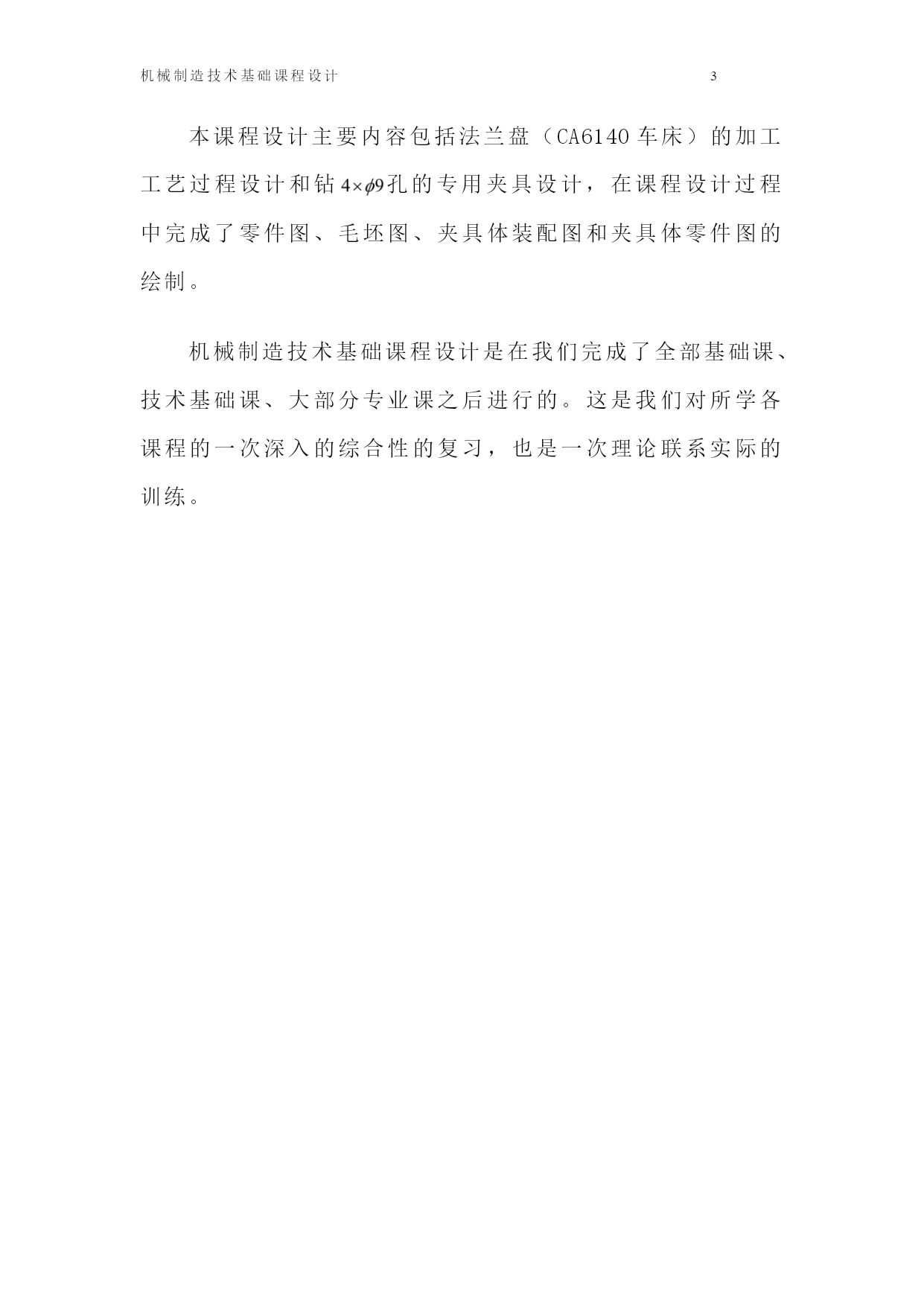

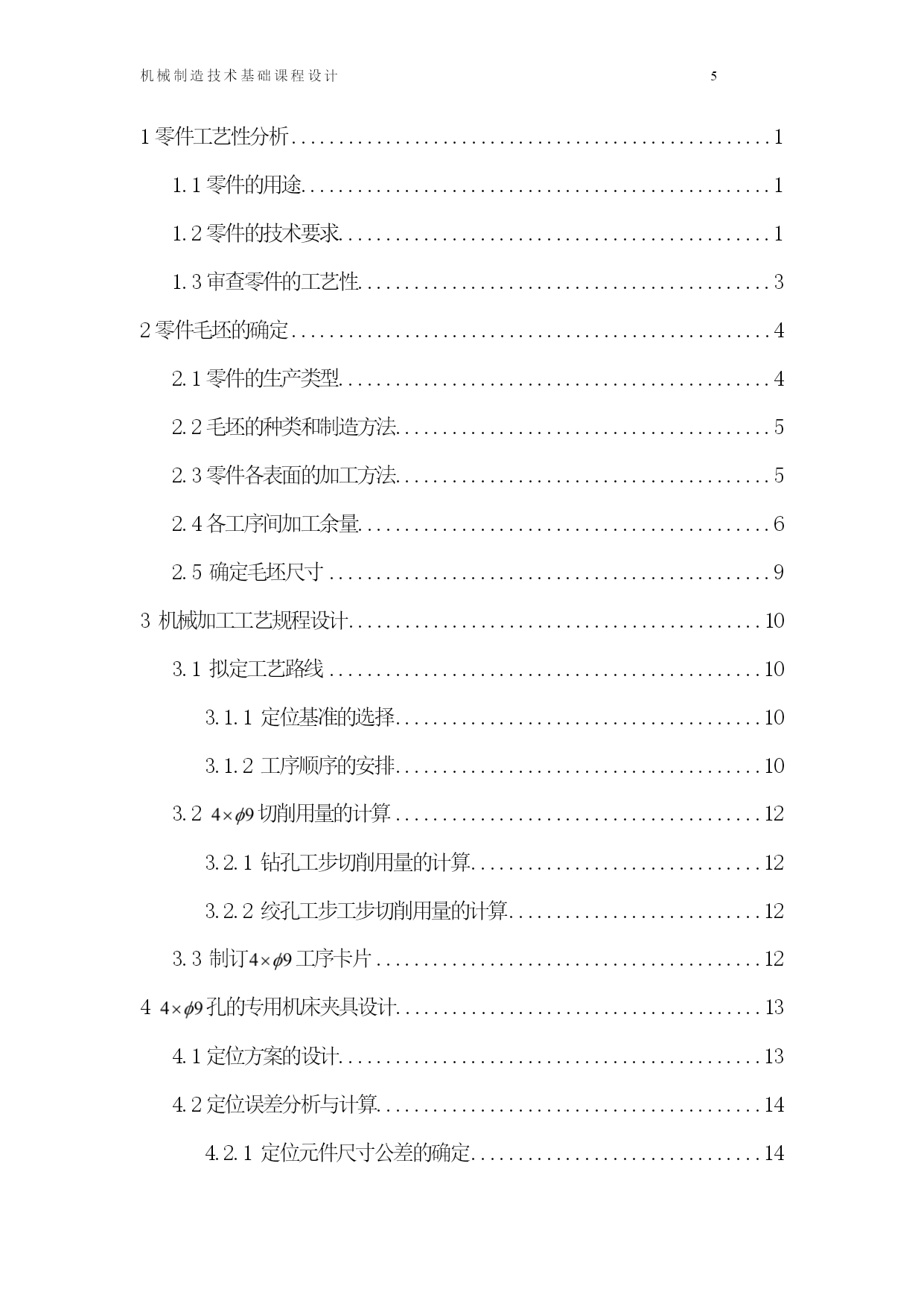

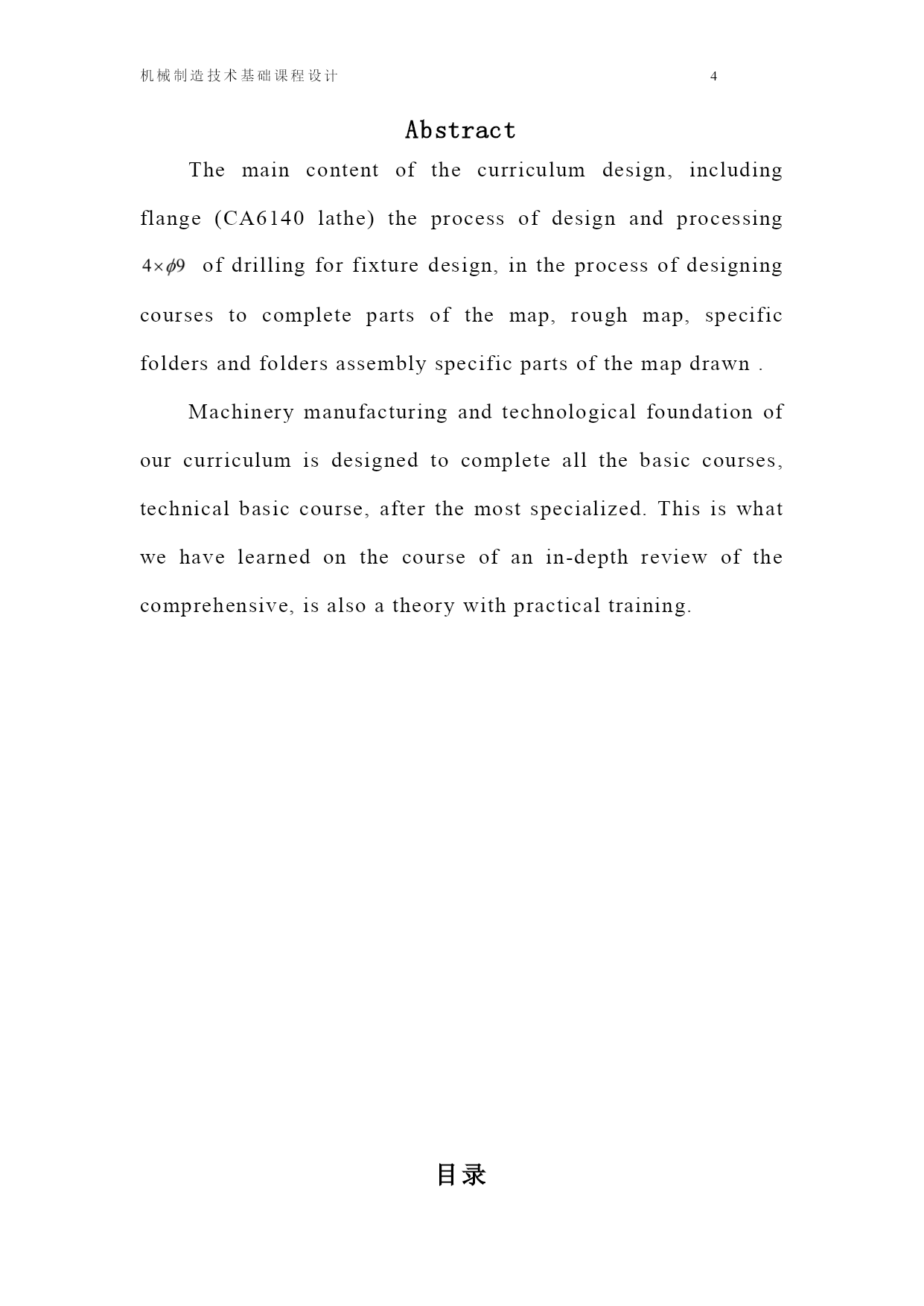

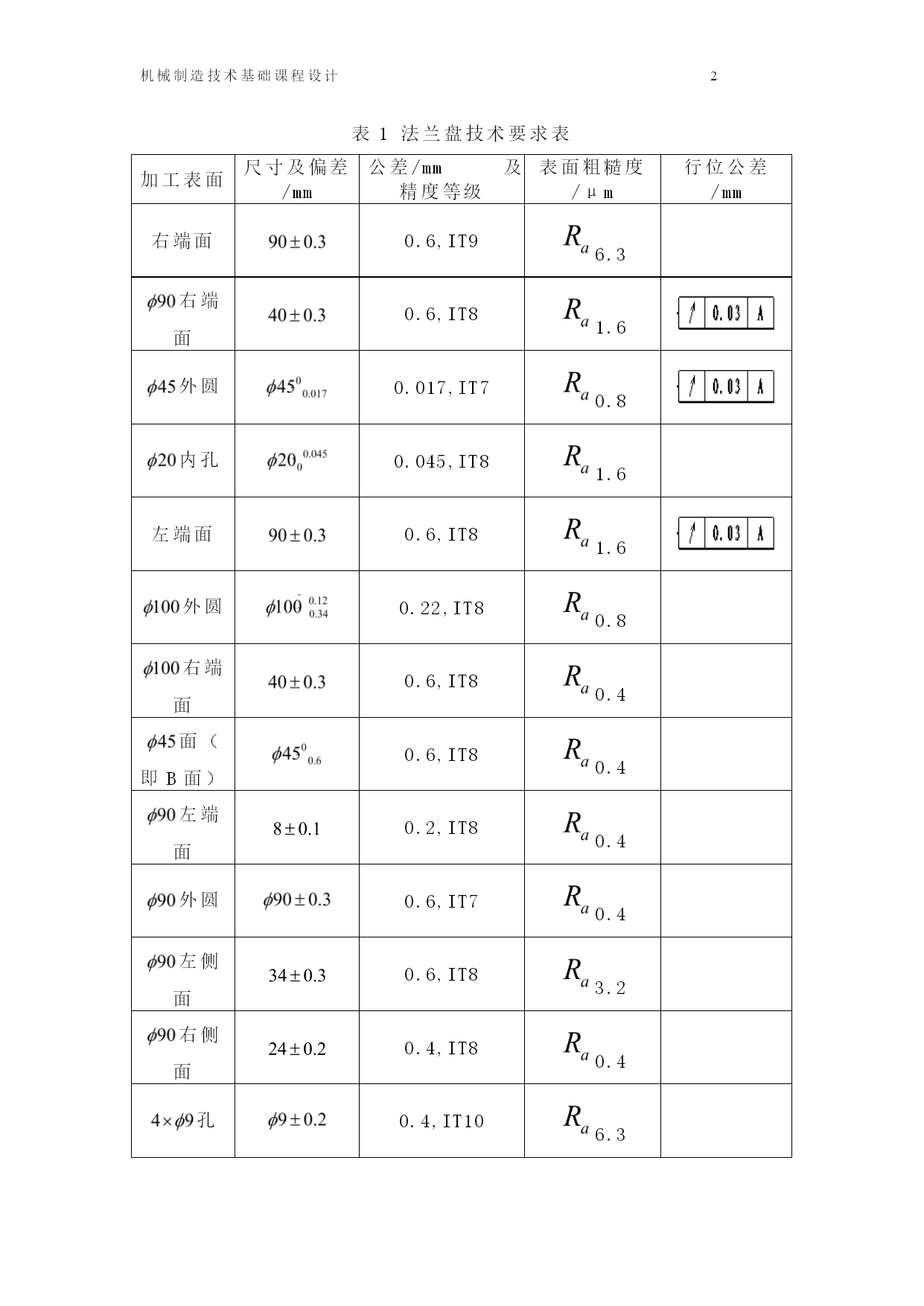

机械制造技术基础课程设计辽宁工程技术大学机械制造技术基础课程设计题目：CA6140法兰盘（钻轴向孔）班级：机自13-2班姓名：学号：指导教师：完成日期：2016.06.19任务书一、设计题目:CA6140法兰盘（钻轴向孔）二、原始资料(1)被加工零件的零件图1张(2)生产类型:（中批或大批大量生产）三、上交材料1．所加工的零件图1张2．毛坯图1张3．编制机械加工工艺过程卡片1套4．编制所设计夹具对应的那道工序的机械加工工序卡片1套5．绘制夹具装配图（A0或A1）1张6．绘制夹具中1个零件图（A1或A2。装配图出来后，由指导教师为学生指定需绘制的零件图，一般为夹具体）。1张7．课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。（约5000-8000字）1份四、进度安排本课程设计要求在3周内完成。1．第l～2天查资料，绘制零件图。2．第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法，编制机械加工工艺规程和所加工工序的机械加工工序卡片。3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。4．第11～13天，完成夹具装配图的绘制。5．第14～15天，零件图的绘制。6．第16～18天，整理并完成设计说明书的编写。7．第19天～21天，完成图纸和说明书的输出打印。答辩五、成绩评定优秀良好中等及格不及格满分得分平时表现勤奋好学，善于思考勤奋积极，态度认真比较勤奋不够勤奋不勤奋，态度不端正10图纸质量方案合理新颖，表达规范方案合理，图纸比较规范方案一般，图纸基本规范方案基本合理，图纸欠规范方案不合理，图纸不规范40说明书质量内容全面，准确内容全面，基本准确内容一般，准确性一般内容基本全面，有小错误内容不全，错误较多20答辩回答问题准确流利回答问题比较准确回答问题基本准确回答问题欠准确回答错误30总分100综合评定成绩：□优秀、□良好、□中等、□及格、□不及格指导教师日期摘要本课程设计主要内容包括法兰盘（CA6140车床）的加工工艺过程设计和钻孔的专用夹具设计，在课程设计过程中完成了零件图、毛坯图、夹具体装配图和夹具体零件图的绘制。机械制造技术基础课程设计是在我们完成了全部基础课、技术基础课、大部分专业课之后进行的。这是我们对所学各课程的一次深入的综合性的复习，也是一次理论联系实际的训练。AbstractThemaincontentofthecurriculumdesign,includingflange(CA6140lathe)theprocessofdesignandprocessingofdrillingforfixturedesign,intheprocessofdesigningcoursestocompletepartsofthemap,roughmap,specificfoldersandfoldersassemblyspecificpartsofthemapdrawn.Machinerymanufacturingandtechnologicalfoundationofourcurriculumisdesignedtocompleteallthebasiccourses,technicalbasiccourse,afterthemostspecialized.Thisiswhatwehavelearnedonthecourseofanin-depthreviewofthecomprehensive,isalsoatheorywithpracticaltraining.目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc202705155"1零件工艺性分析PAGEREF_Toc202705155\h1HYPERLINK\l"_Toc202705156"1.1零件的用途PAGEREF_Toc202705156\h1HYPERLINK\l"_Toc202705157"1.2零件的技术要求PAGEREF_Toc202705157\h1HYPERLINK\l"_Toc202705158"1.3审查零件的工艺性PAGEREF_Toc202705158\h3HYPERLINK\l"_Toc202705159"2零件毛坯的确定PAGEREF_Toc202705159\h4HYPERLINK\l"_Toc202705160"2.1零件的生产类型PAGEREF_Toc20270516
