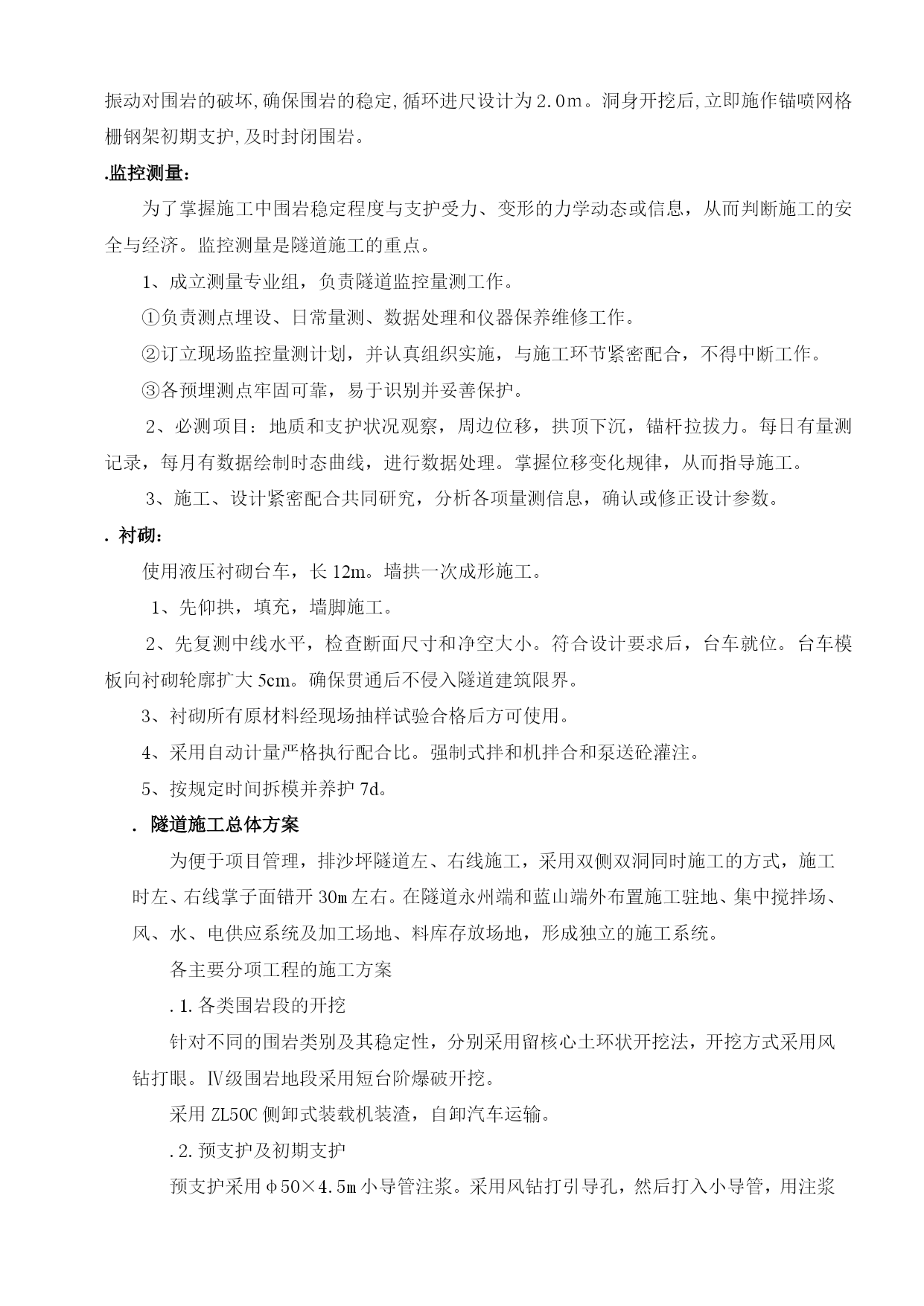

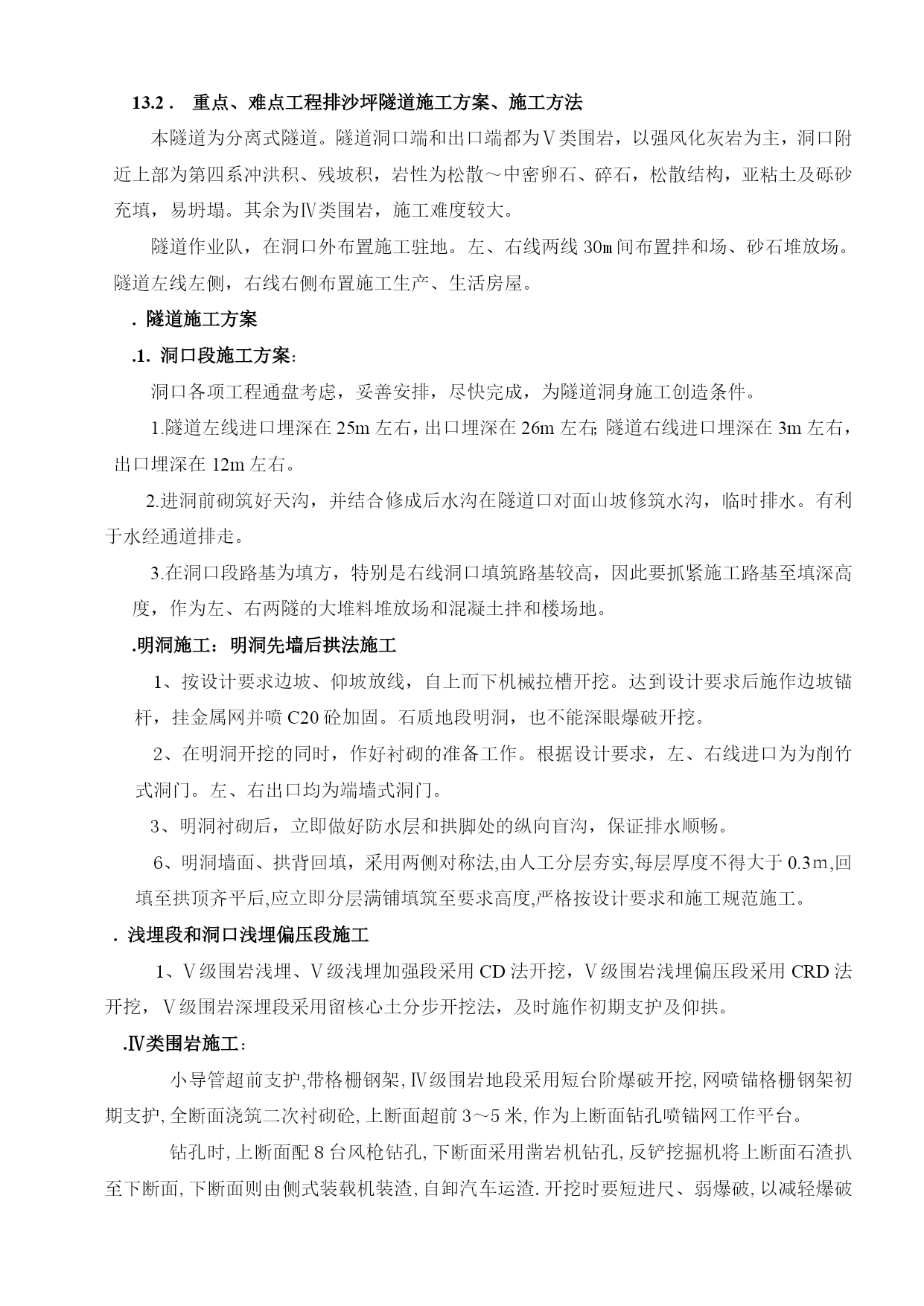

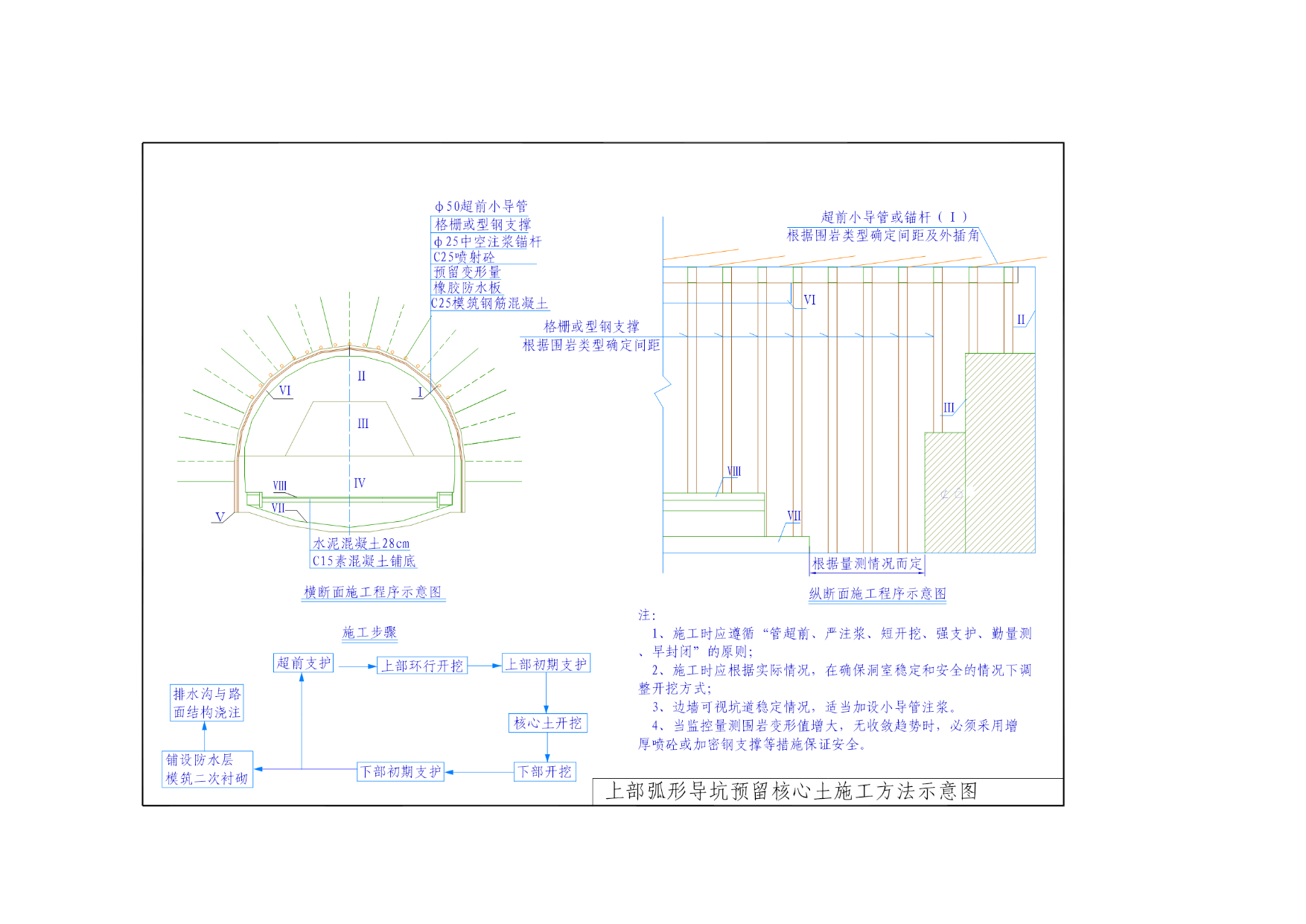

排沙坪总体施工组织设计(最新)（常用版）(可以直接使用，可编辑完整版资料，欢迎下载）13.2.重点、难点工程排沙坪隧道施工方案、施工方法本隧道为分离式隧道。隧道洞口端和出口端都为Ⅴ类围岩，以强风化灰岩为主，洞口附近上部为第四系冲洪积、残坡积，岩性为松散～中密卵石、碎石，松散结构，亚粘土及砾砂充填，易坍塌。其余为Ⅳ类围岩，施工难度较大。隧道作业队，在洞口外布置施工驻地。左、右线两线30m间布置拌和场、砂石堆放场。隧道左线左侧，右线右侧布置施工生产、生活房屋。.隧道施工方案.1.洞口段施工方案：洞口各项工程通盘考虑，妥善安排，尽快完成，为隧道洞身施工创造条件。1.隧道左线进口埋深在25m左右，出口埋深在26m左右；隧道右线进口埋深在3m左右，出口埋深在12m左右。2.进洞前砌筑好天沟，并结合修成后水沟在隧道口对面山坡修筑水沟，临时排水。有利于水经通道排走。3.在洞口段路基为填方，特别是右线洞口填筑路基较高，因此要抓紧施工路基至填深高度，作为左、右两隧的大堆料堆放场和混凝土拌和楼场地。.明洞施工：明洞先墙后拱法施工1、按设计要求边坡、仰坡放线，自上而下机械拉槽开挖。达到设计要求后施作边坡锚杆，挂金属网并喷C20砼加固。石质地段明洞，也不能深眼爆破开挖。2、在明洞开挖的同时，作好衬砌的准备工作。根据设计要求，左、右线进口为为削竹式洞门。左、右出口均为端墙式洞门。3、明洞衬砌后，立即做好防水层和拱脚处的纵向盲沟，保证排水顺畅。6、明洞墙面、拱背回填，采用两侧对称法,由人工分层夯实,每层厚度不得大于0.3ｍ,回填至拱顶齐平后,应立即分层满铺填筑至要求高度,严格按设计要求和施工规范施工。.浅埋段和洞口浅埋偏压段施工1、Ⅴ级围岩浅埋、Ⅴ级浅埋加强段采用CD法开挖，Ⅴ级围岩浅埋偏压段采用CRD法开挖，Ⅴ级围岩深埋段采用留核心土分步开挖法，及时施作初期支护及仰拱。.Ⅳ类围岩施工：小导管超前支护,带格栅钢架,Ⅳ级围岩地段采用短台阶爆破开挖,网喷锚格栅钢架初期支护,全断面浇筑二次衬砌砼,上断面超前3～5米,作为上断面钻孔喷锚网工作平台。钻孔时,上断面配8台风枪钻孔,下断面采用凿岩机钻孔,反铲挖掘机将上断面石渣扒至下断面,下断面则由侧式装载机装渣,自卸汽车运渣.开挖时要短进尺、弱爆破,以减轻爆破振动对围岩的破坏,确保围岩的稳定,循环进尺设计为2.0ｍ。洞身开挖后,立即施作锚喷网格栅钢架初期支护,及时封闭围岩。.监控测量：为了掌握施工中围岩稳定程度与支护受力、变形的力学动态或信息，从而判断施工的安全与经济。监控测量是隧道施工的重点。1、成立测量专业组，负责隧道监控量测工作。①负责测点埋设、日常量测、数据处理和仪器保养维修工作。②订立现场监控量测计划，并认真组织实施，与施工环节紧密配合，不得中断工作。③各预埋测点牢固可靠，易于识别并妥善保护。2、必测项目：地质和支护状况观察，周边位移，拱顶下沉，锚杆拉拔力。每日有量测记录，每月有数据绘制时态曲线，进行数据处理。掌握位移变化规律，从而指导施工。3、施工、设计紧密配合共同研究，分析各项量测信息，确认或修正设计参数。.衬砌：使用液压衬砌台车，长12m。墙拱一次成形施工。1、先仰拱，填充，墙脚施工。2、先复测中线水平，检查断面尺寸和净空大小。符合设计要求后，台车就位。台车模板向衬砌轮廓扩大5cm。确保贯通后不侵入隧道建筑限界。3、衬砌所有原材料经现场抽样试验合格后方可使用。4、采用自动计量严格执行配合比。强制式拌和机拌合和泵送砼灌注。5、按规定时间拆模并养护7d。.隧道施工总体方案为便于项目管理，排沙坪隧道左、右线施工，采用双侧双洞同时施工的方式，施工时左、右线掌子面错开30m左右。在隧道永州端和蓝山端外布置施工驻地、集中搅拌场、风、水、电供应系统及加工场地、料库存放场地，形成独立的施工系统。各主要分项工程的施工方案.1.各类围岩段的开挖针对不同的围岩类别及其稳定性，分别采用留核心土环状开挖法，开挖方式采用风钻打眼。Ⅳ级围岩地段采用短台阶爆破开挖。采用ZL50C侧卸式装载机装渣，自卸汽车运输。.2.预支护及初期支护预支护采用φ50×4.5m小导管注浆。采用风钻打引导孔，然后打入小导管，用注浆机注浆。开挖后及时进行锚杆、挂网、型钢拱架架设并喷射混凝土。.3、防水及二衬二衬使用全液压衬砌台车，防水板铺挂采用铺挂台车。防水砼在洞外搅拌站搅拌，砼运输车运至洞内，砼输送泵泵送入模。.4、洞内砼路面由于受净空间控制，洞内基层、面层采用小型摊铺设备施工。砼在洞外集中搅拌，砼运输车运至洞内。.隧道施工方法.1.隧道洞口段施工隧道洞口段工程包括洞口土石方施工，边仰坡施工，明洞及5m左右暗洞、明暗交接处的施工，洞门施工等，具体施工方法
