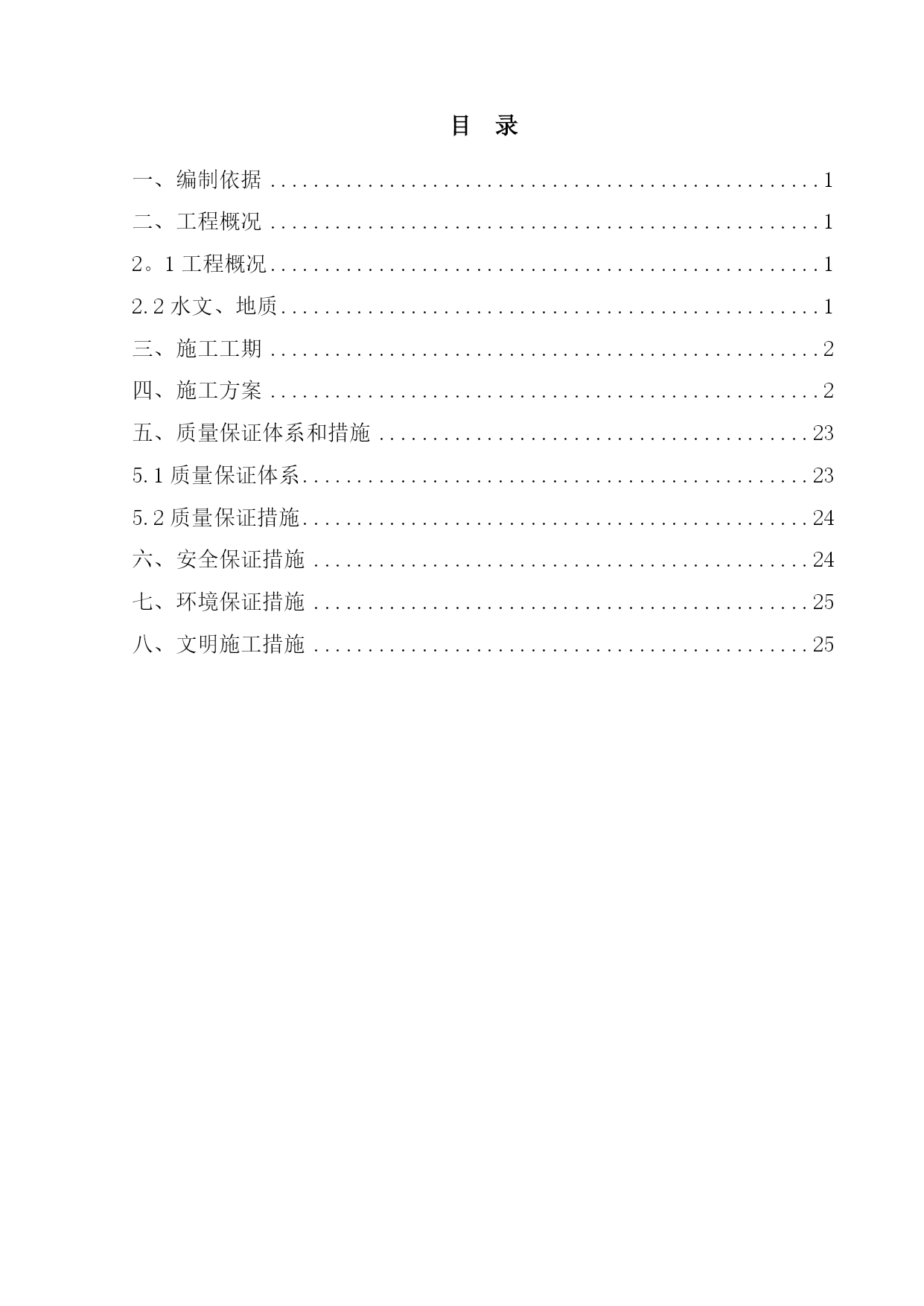

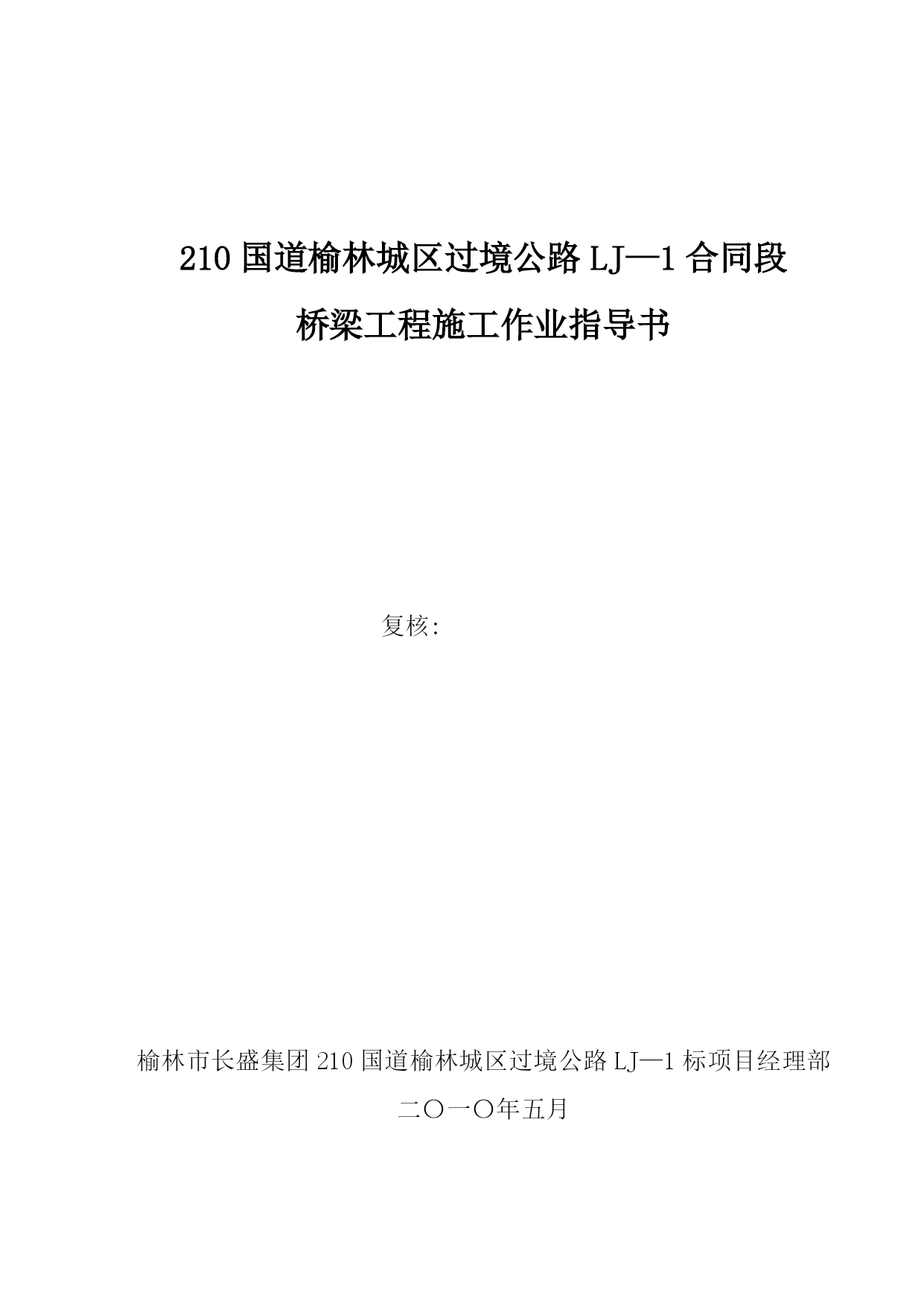

桥梁施工作业指导书实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）210国道榆林城区过境公路LJ—1合同段桥梁工程施工作业指导书复核:榆林市长盛集团210国道榆林城区过境公路LJ—1标项目经理部二〇一〇年五月目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc262809356"一、编制依据PAGEREF_Toc262809356\h1HYPERLINK\l"_Toc262809357"二、工程概况PAGEREF_Toc262809357\h1HYPERLINK\l"_Toc262809358"2。1工程概况PAGEREF_Toc262809358\h1HYPERLINK\l"_Toc262809359"2.2水文、地质PAGEREF_Toc262809359\h1HYPERLINK\l"_Toc262809361"三、施工工期PAGEREF_Toc262809361\h2HYPERLINK\l"_Toc262809362"四、施工方案PAGEREF_Toc262809362\h2HYPERLINK\l"_Toc262809400"五、质量保证体系和措施PAGEREF_Toc262809400\h23HYPERLINK\l"_Toc262809401"5.1质量保证体系PAGEREF_Toc262809401\h23HYPERLINK\l"_Toc262809404"5.2质量保证措施PAGEREF_Toc262809404\h24HYPERLINK\l"_Toc262809406"六、安全保证措施PAGEREF_Toc262809406\h24HYPERLINK\l"_Toc262809407"七、环境保证措施PAGEREF_Toc262809407\h25HYPERLINK\l"_Toc262809408"八、文明施工措施PAGEREF_Toc262809408\h25一、编制依据（1）210国道榆林城区过境公路招标文件；(2）桥梁工程设计图及有关施工的技术标准、规范和现场实际情况并结合我们的施工条件而编制。二、工程概况2。1工程概况本标段有小桥1座。桥梁概况见下表:桥梁概况表序号中心桩号及桥梁名称孔数-跨径（孔—m）长度（m)上部结构下部结构台及基础墩及基础1K26+566头道河小桥2-1021。18预应力砼空心板薄壁桥台桩基础柱式墩、桩基础2。2水文、地质工程所在区域属中温带大陆季风性气候。特点是早晚温差大、四季分明。其主要特点为：春季气温日差较大，寒潮霜冻经常发生，并多有大风，间有沙暴；夏季暑热，雨量增多，常为暴雨，常有夏旱和伏旱；秋季多雨，降温快，早霜冻频繁,受沙漠影响，气温变化快；冬季漫长而干冷,盛行西北风。区内降雨量多集中在7—9月，占总降雨量的78%，多为暴雨，常夹有冰雹，区内年蒸发量大于降雨量。本区内风多且大，春季多4-5级西-西北风，年大风15-33天，最大达77天；年平均风速3.24米/秒，最大风力达9—10级，常掀起沙暴。该地区属黄土沟壑区，梁峁交错、沟壑密布、地面支离破碎、冲沟发育，边坡陡立。三、施工工期本工程定于2021年6月1日开工，2021年11月30日竣工.施工总工期6个月.（1）桩基施工2021年6月1日开工，2021年8月15日完工，工期2。5个月。（2）墩台施工2021年6月20日开工，2021年8月31日完工，工期2.3个月。(3)梁体预制和安装2021年6月15日开工，2021年10月31日完工，工期4。5个月.(4)桥面系2021年10月1日开工，2021年11月30日完工，总工期2个月。四、施工方案1、钻孔桩基础上述两座桥梁桩基均为摩擦桩，采用回旋钻成孔。(1)施工测量平整场地，整修道路，满足设备停放和进出要求。其后进行桩位放样及复核.根据设计图纸的测量坐标，用全站仪定出桩位中心，测放出孔位桩及护桩。经复核无误、监理工程师认可后,用表格形式交钻孔组，并注意保护现场桩位。(2)埋设钢护筒护筒内径宜比桩径大20~40cm。护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm,竖直线倾斜不大于1％。护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度为2～4m.护筒连接处要求筒内无突出物，应耐拉、压，不漏水。用25t汽车起重机起吊就位，测量组进行测量复核后，调整钢护筒中心使之与孔桩中心重合,用振动锤将钢护
