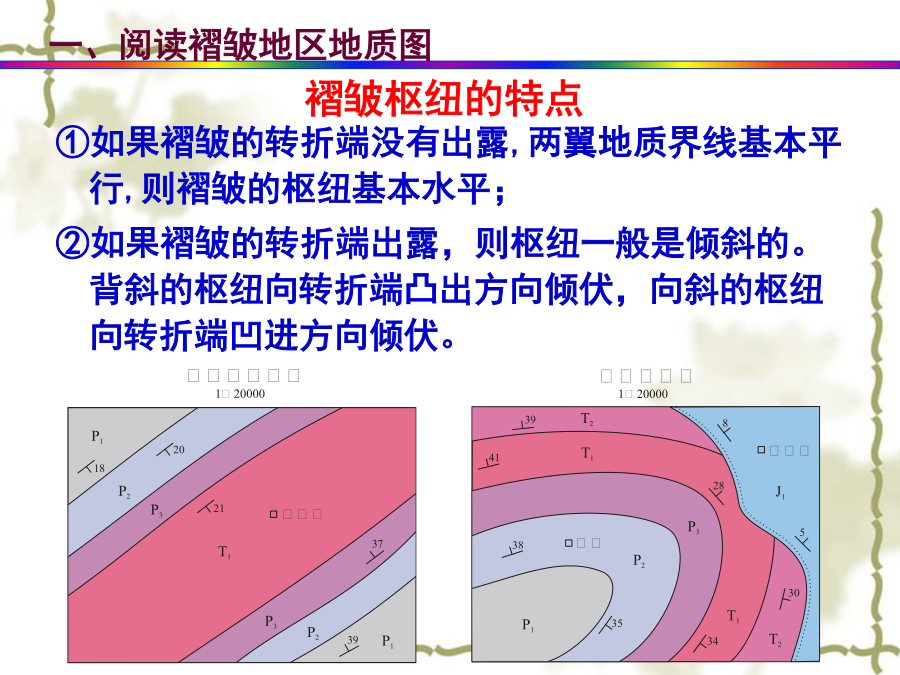

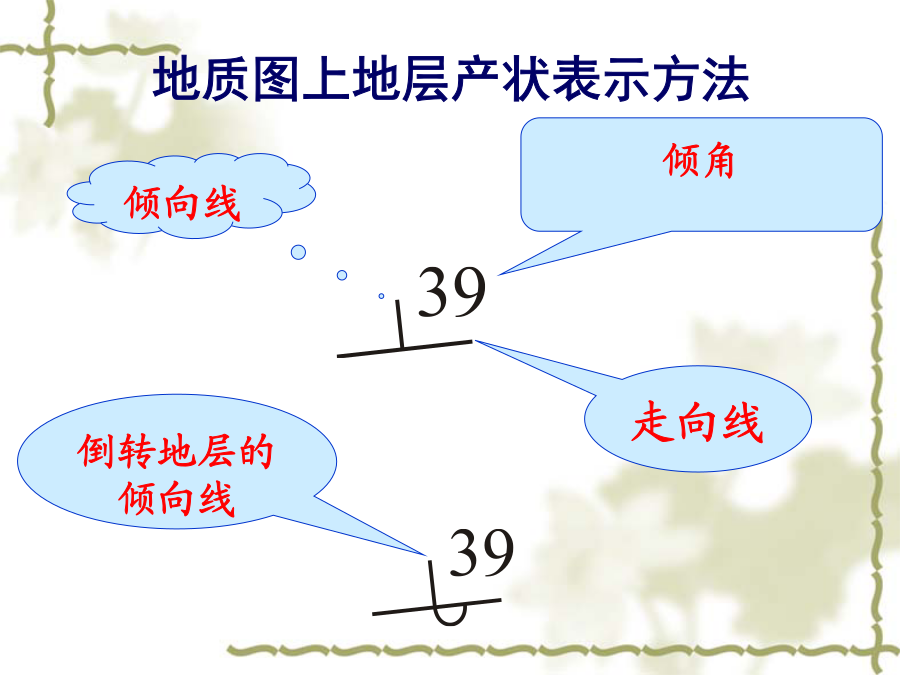

实习目的一、阅读褶皱地区地质图地质图上地层产状表示方法2.向斜与背斜的判定褶皱枢纽的特点褶皱轴面的特点３．判断褶皱的形成时代4．褶皱形态描述二、绘制褶皱发育区地质剖面图二、绘制褶皱发育区地质剖面图二、绘制褶皱发育区地质剖面图二、绘制褶皱发育区地质剖面图二、绘制褶皱发育区地质剖面图二、绘制褶皱发育区地质剖面图作业1：分析花溪地质图，已知该区的地层层序正常，请根据“V”字形法则确定褶皱两翼的产状和背斜与向斜，并将地层时代标注在相应层位。作业2：分析暮云岭地区地质图（附图I—6）中褶皱的形态及形成时代。作业3：在暮云岭地形地质图上作A-B地质剖面图（此作业需要上交剖面图）。暮云岭地区地形地质图上AB地质剖面图
