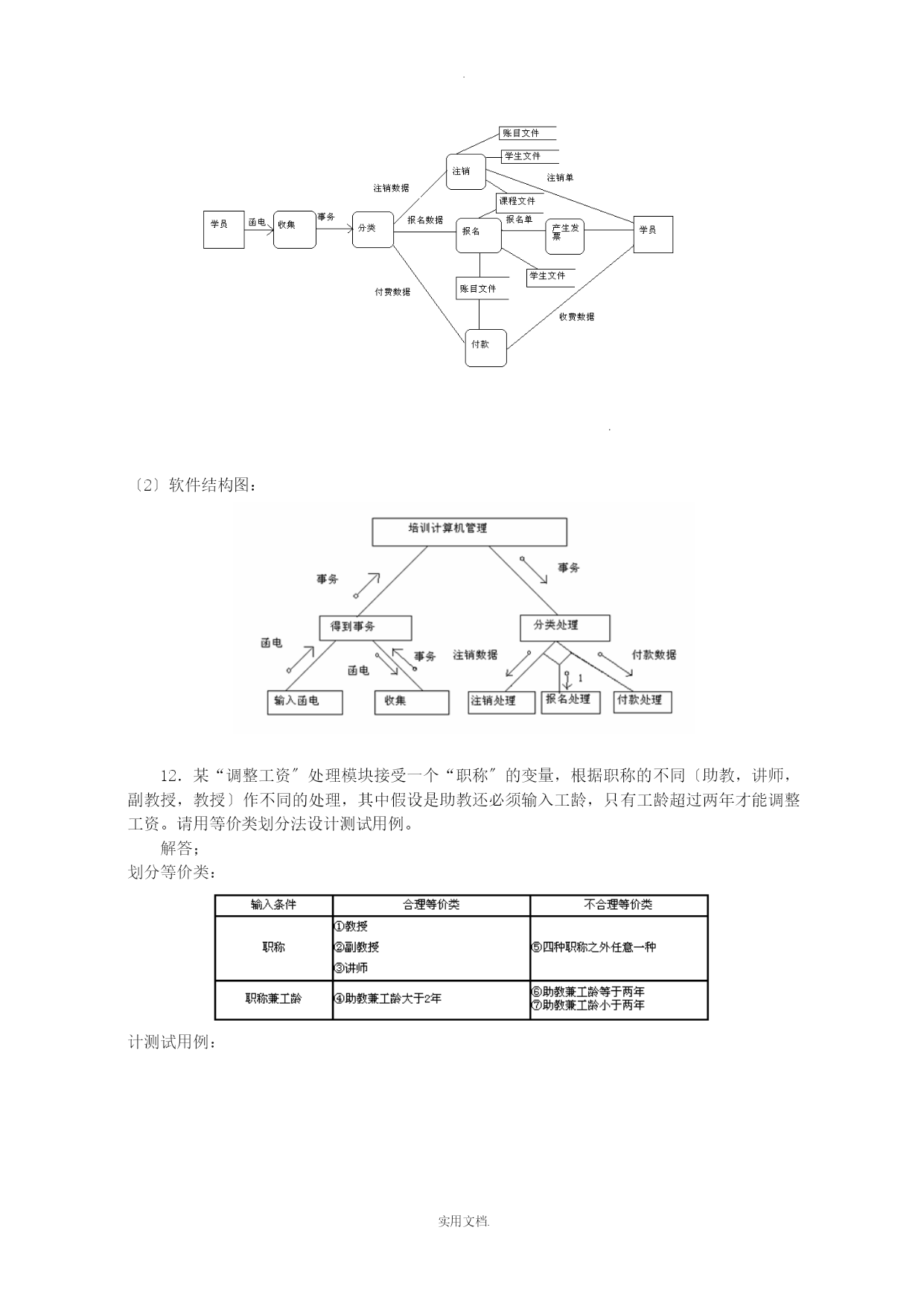

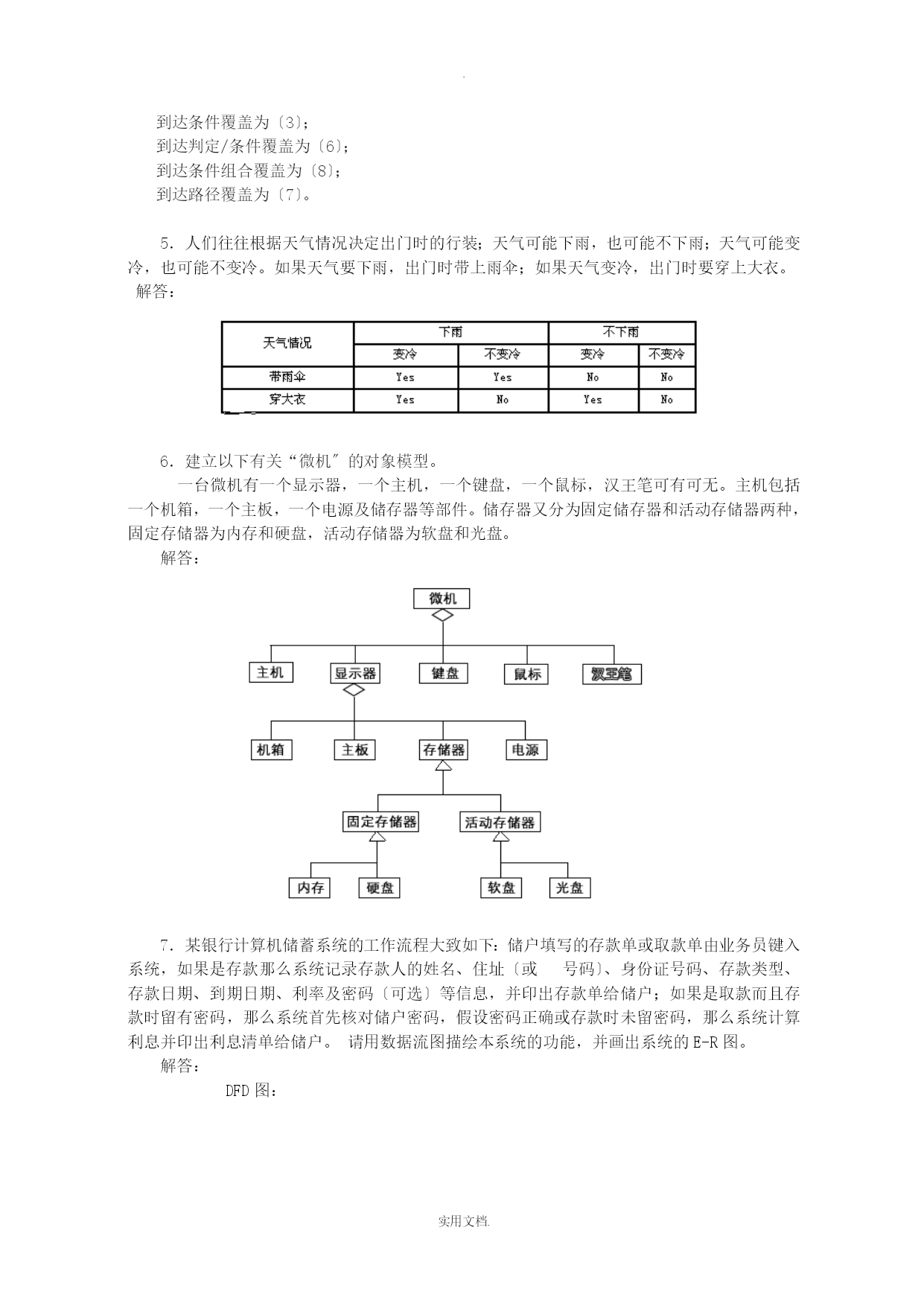

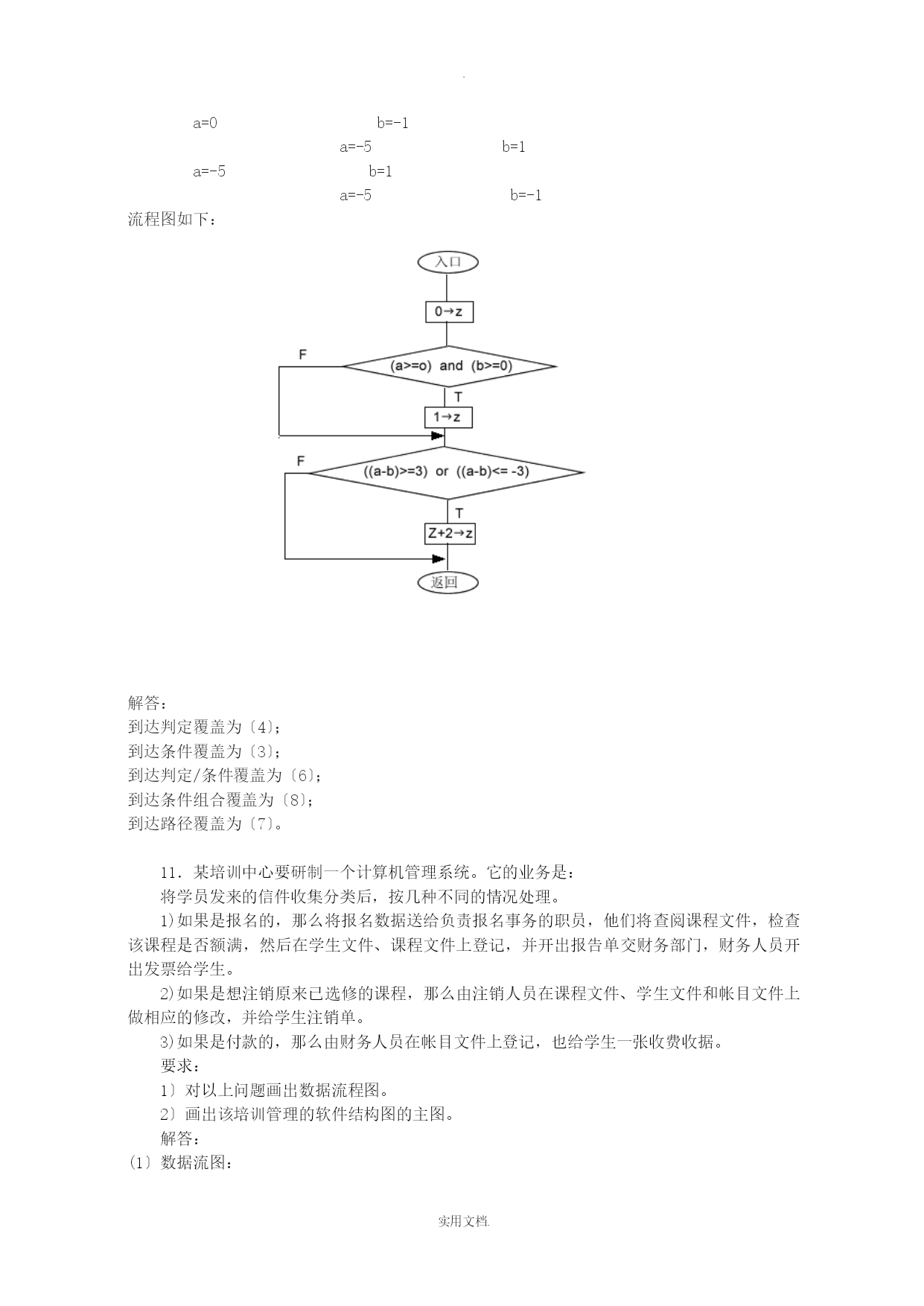

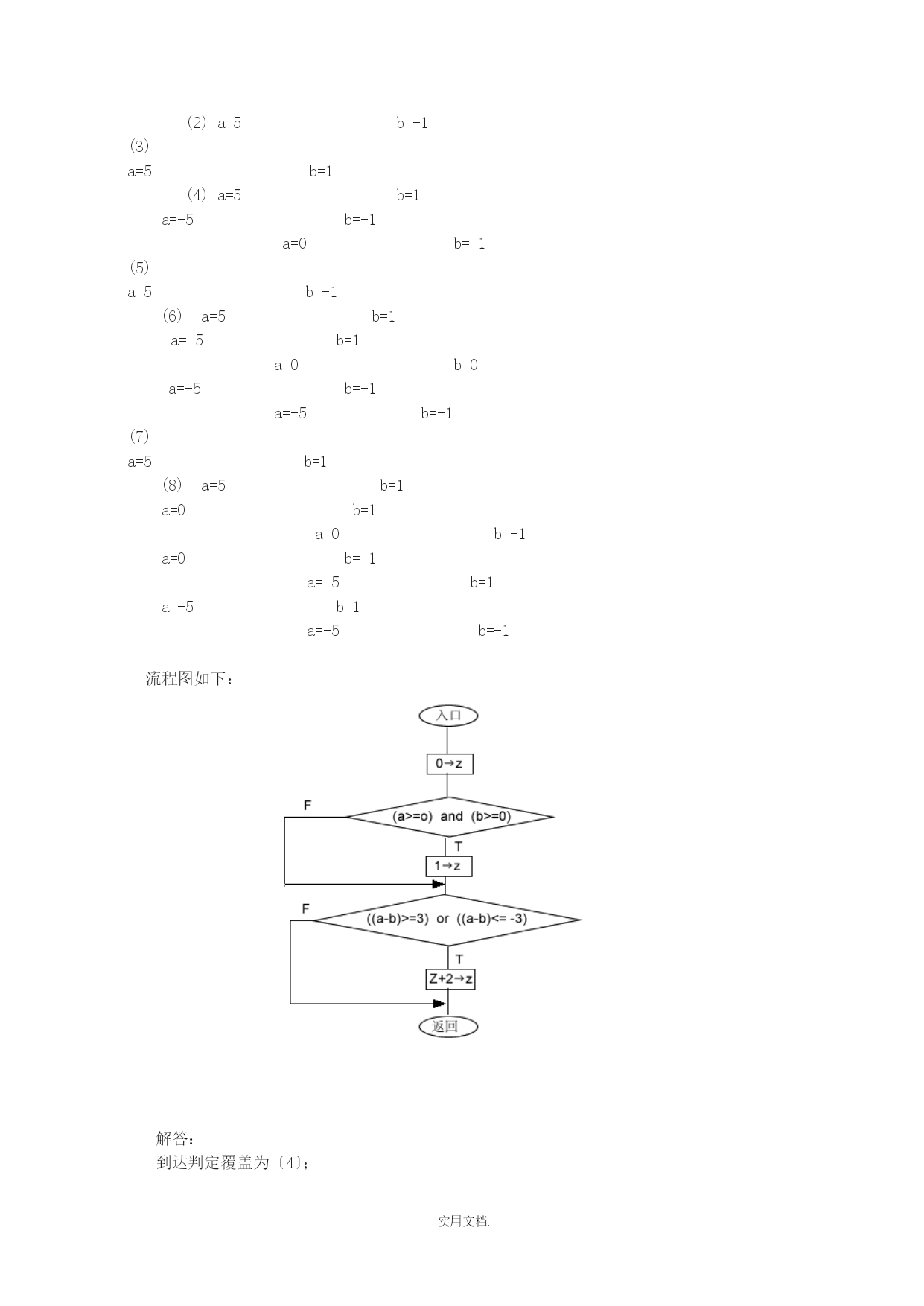

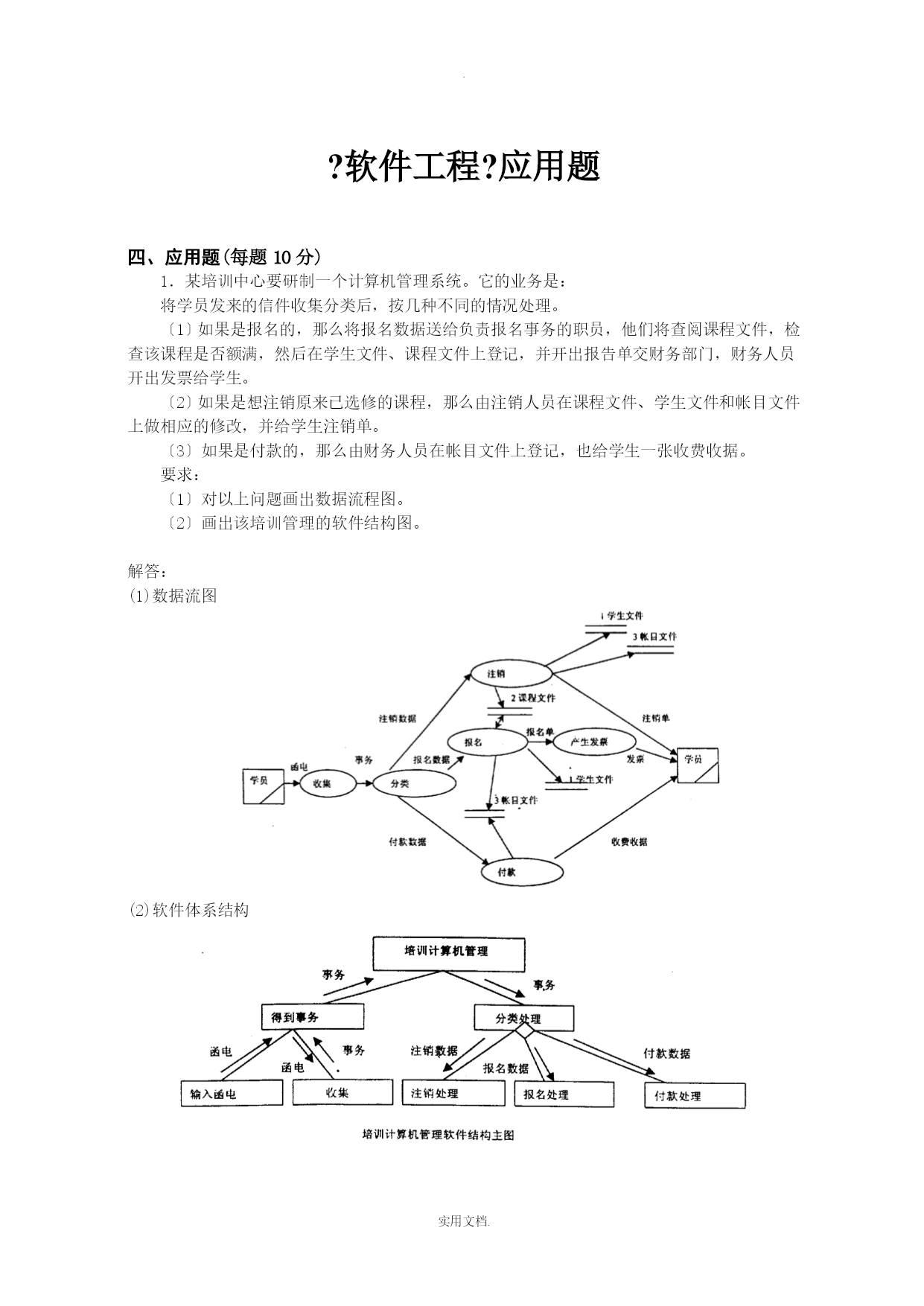

.实用文档.?软件工程?应用题四、应用题(每题10分)1．某培训中心要研制一个计算机管理系统。它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。〔1〕如果是报名的，那么将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。〔2〕如果是想注销原来已选修的课程，那么由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。〔3〕如果是付款的，那么由财务人员在帐目文件上登记，也给学生一张收费收据。要求：〔1〕对以上问题画出数据流程图。〔2〕画出该培训管理的软件结构图。解答：(1)数据流图(2)软件体系结构2．建立窗口系统的对象模型，问题陈述如下：“窗口分为对话窗、图形窗、滚动窗三种。对话窗中有假设干对话项，由唯一的项名字来确定；对话项分为按钮、选择项和正文项三种，选择项中有假设干选择项入口。图形窗中有假设干形状元素，形状元素分为一维形状和二维形状。一维形状又分为直线、圆弧、折线；二维形状分为圆、椭圆、矩形、多边形，其中折线与多边形由假设干有序顶点组成。正文窗是滚动窗的一种，而图形滚动窗既是图形窗又是滚动窗。〞解答：3．假设某航空公司规定，乘客可以免费托运行李的重量不超过30公斤。当行李的重量超出30公斤时，对一般舱的国内乘客超重局部每公斤收费4元，对头等舱的国内乘客超重局部每公斤收费6元。对国外乘客超重局部每公斤收费比国内乘客多一倍，对残疾乘客超重局部每公斤收费比正常乘客少一半。试画出相应判定表。4．以下图描述了某个子程序的处理流程，根据判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖、路径覆盖等五种覆盖标准，从供选择的答案中分别找出满足相应标准的最小的测试数据组。(1)a=5b=1(2)a=5b=-1(3)a=5b=1(4)a=5b=1a=-5b=-1a=0b=-1(5)a=5b=-1(6)a=5b=1a=-5b=1a=0b=0a=-5b=-1a=-5b=-1(7)a=5b=1(8)a=5b=1a=0b=1a=0b=-1a=0b=-1a=-5b=1a=-5b=1a=-5b=-1流程图如下：解答：到达判定覆盖为〔4〕；到达条件覆盖为〔3〕；到达判定/条件覆盖为〔6〕；到达条件组合覆盖为〔8〕；到达路径覆盖为〔7〕。5．人们往往根据天气情况决定出门时的行装；天气可能下雨，也可能不下雨；天气可能变冷，也可能不变冷。如果天气要下雨，出门时带上雨伞；如果天气变冷，出门时要穿上大衣。解答：6．建立以下有关“微机〞的对象模型。一台微机有一个显示器，一个主机，一个键盘，一个鼠标，汉王笔可有可无。主机包括一个机箱，一个主板，一个电源及储存器等部件。储存器又分为固定储存器和活动存储器两种，固定存储器为内存和硬盘，活动存储器为软盘和光盘。解答：7．某银行计算机储蓄系统的工作流程大致如下：储户填写的存款单或取款单由业务员键入系统，如果是存款那么系统记录存款人的姓名、住址〔或号码〕、身份证号码、存款类型、存款日期、到期日期、利率及密码〔可选〕等信息，并印出存款单给储户；如果是取款而且存款时留有密码，那么系统首先核对储户密码，假设密码正确或存款时未留密码，那么系统计算利息并印出利息清单给储户。请用数据流图描绘本系统的功能，并画出系统的E-R图。解答：DFD图：ER图：8．请对以下子程序进行测试：该子程序接受x,y,z的值，并将计算结果x的值返回给调用程序。要求：(1)画出程序流程图。(2)依据条件组合覆盖标准设计测试用例。〔1〕程序流程图〔2〕条件组合覆盖设计测试用例①y=2,z=0,x=4;②y=2,z=1,x=1;③y=1,z=0,x=2;④y=1,z=1,x=1.9．自学考试报名过程中有个“记录报名单〞的加工。该加工主要是根据报名表(姓名、性别、身份证号、课程名)和开考课程(课程名、开考时间)、经校核，编号、填写、输出准考证给报名者，同时记录到考生名册中(准考证号、姓名、课程)。请绘制该加工的DFD图，并写出数据词典中的数据流条目。解答：(1)DFD图：(2)数据流词典报名单=姓名+性别+身份证号+课程名开考课程=课程名+开考时间考生名册=准考证号+姓名+课程10．以下图描述了某个子程序的处理流程，根据判定覆盖、条件覆盖、判定/条件覆盖、条件组合覆盖、路径覆盖等五种覆盖标准，从供选择的答案中分别找出满足相应标准的最小的测试数据组。(1)a=5b=1(2)a=5b=-1(3)a=5b=1(4)a=5b=1a=-5b=-1a=0b=-1(5)a=5
