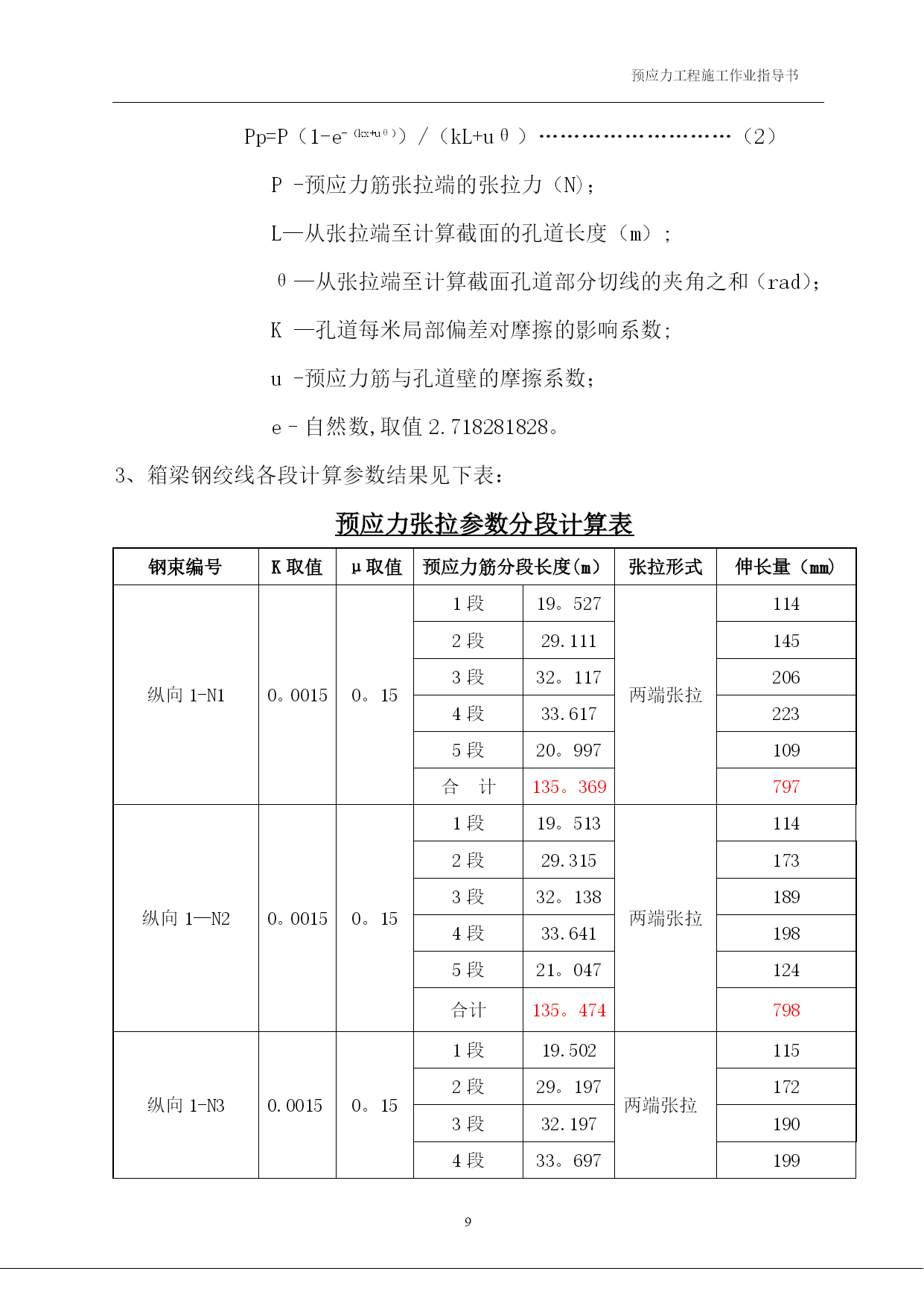

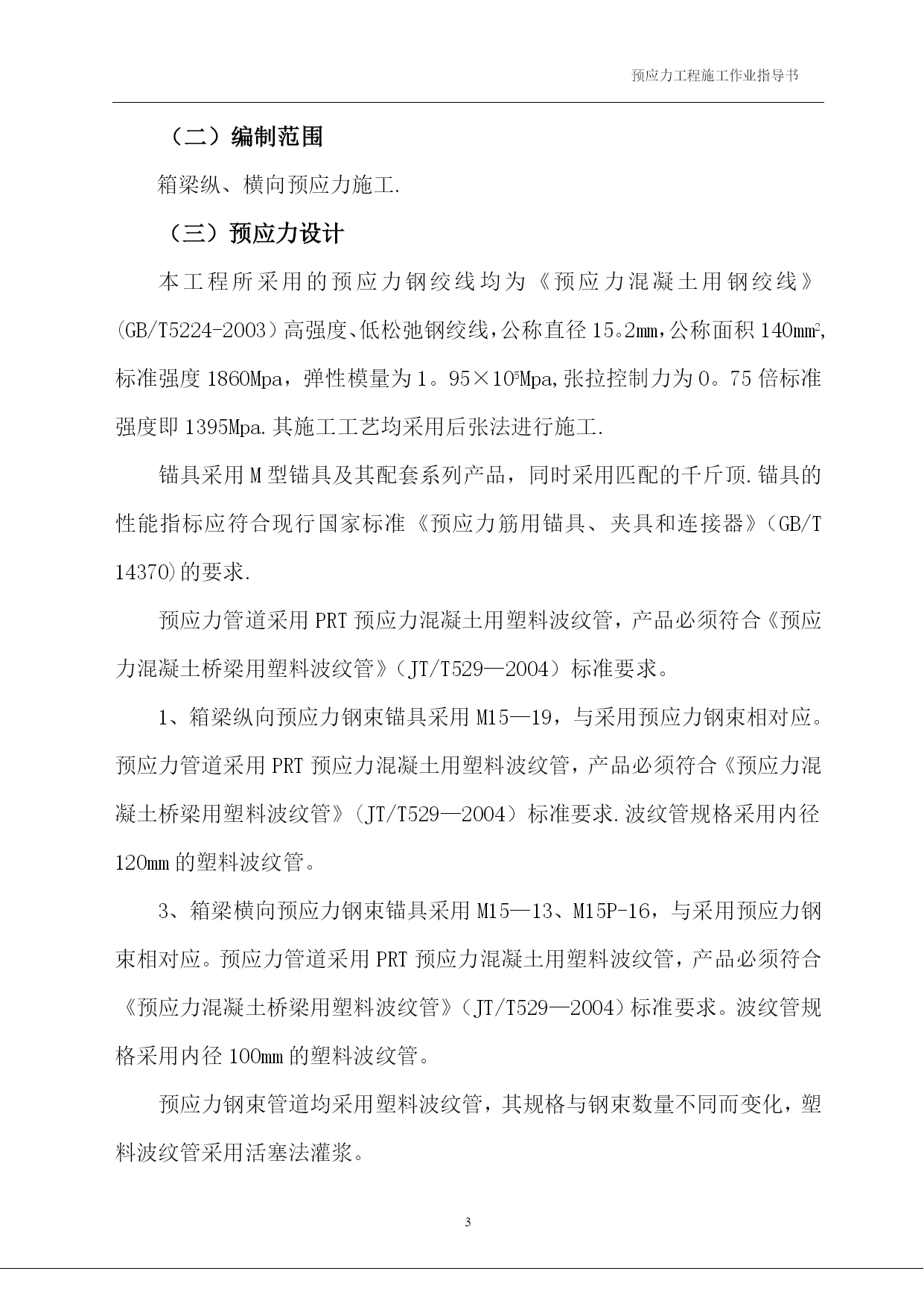

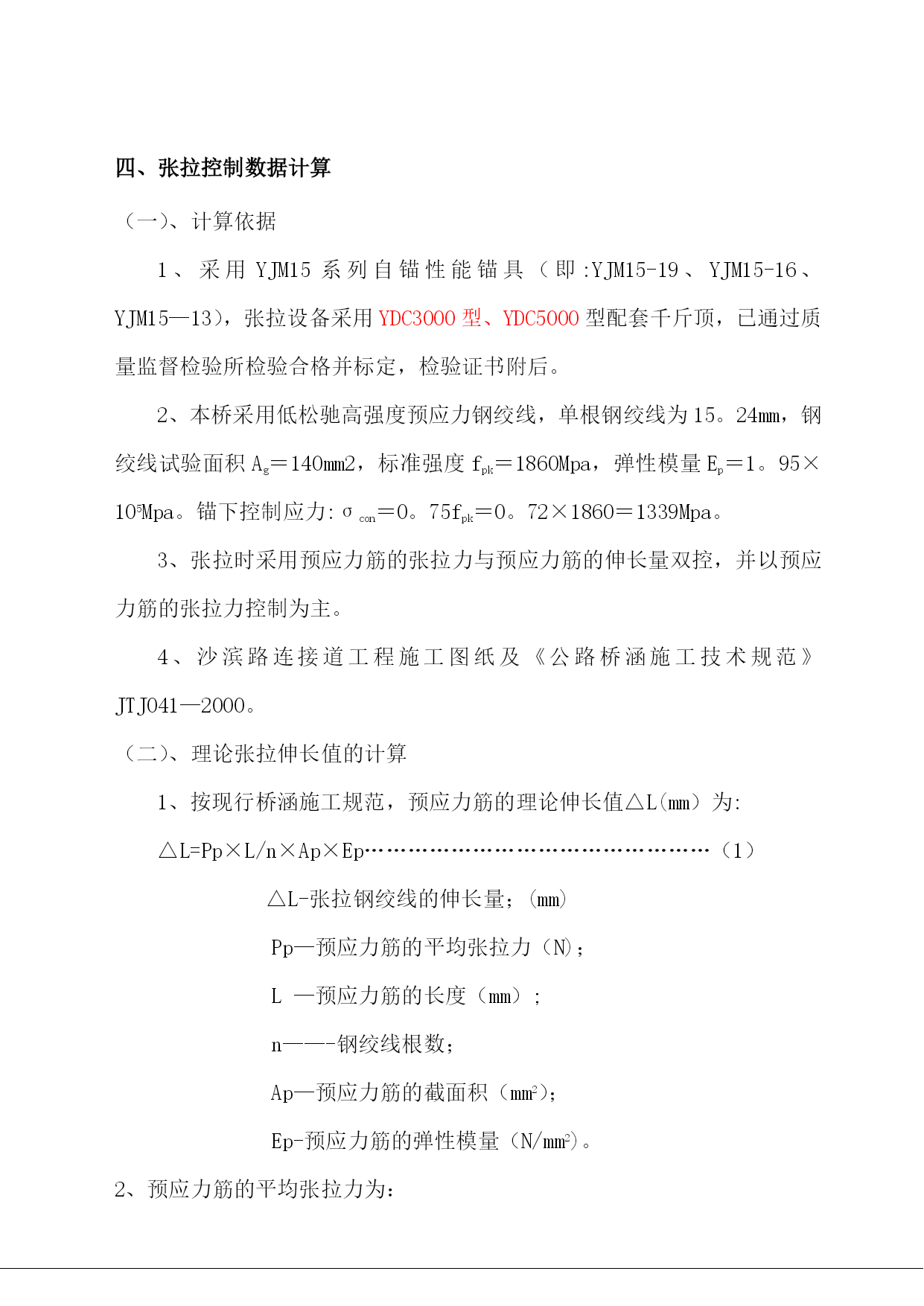

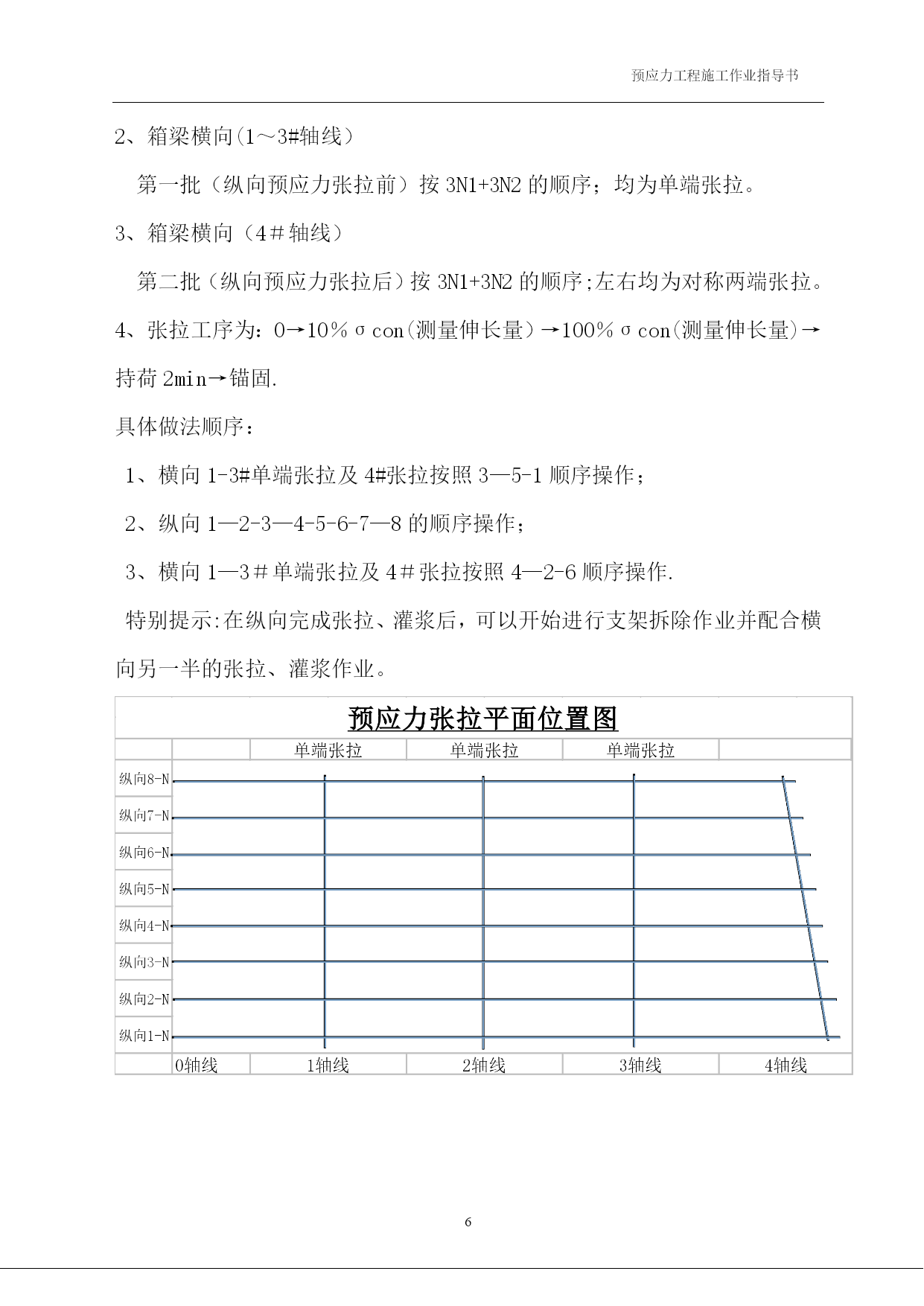

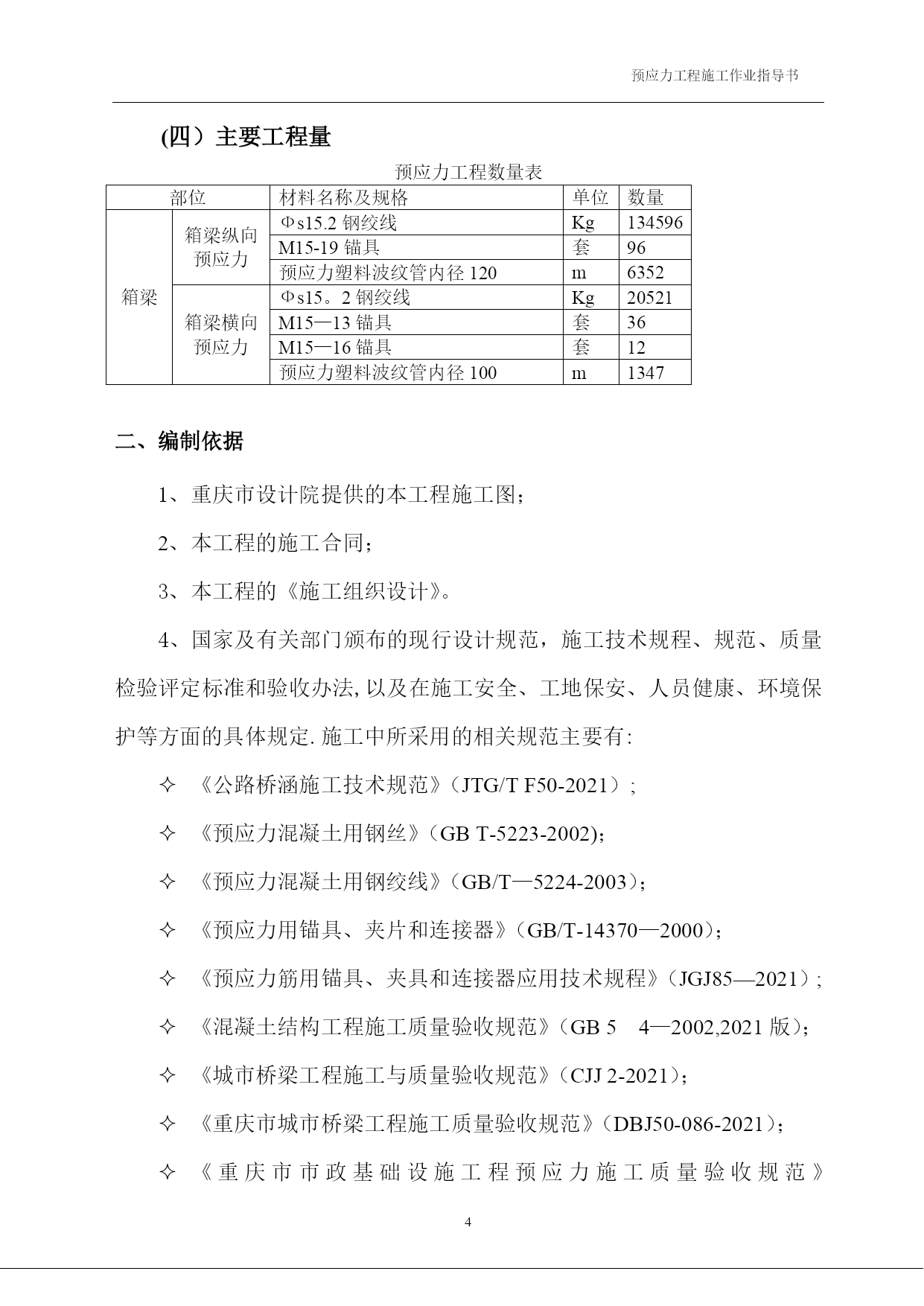

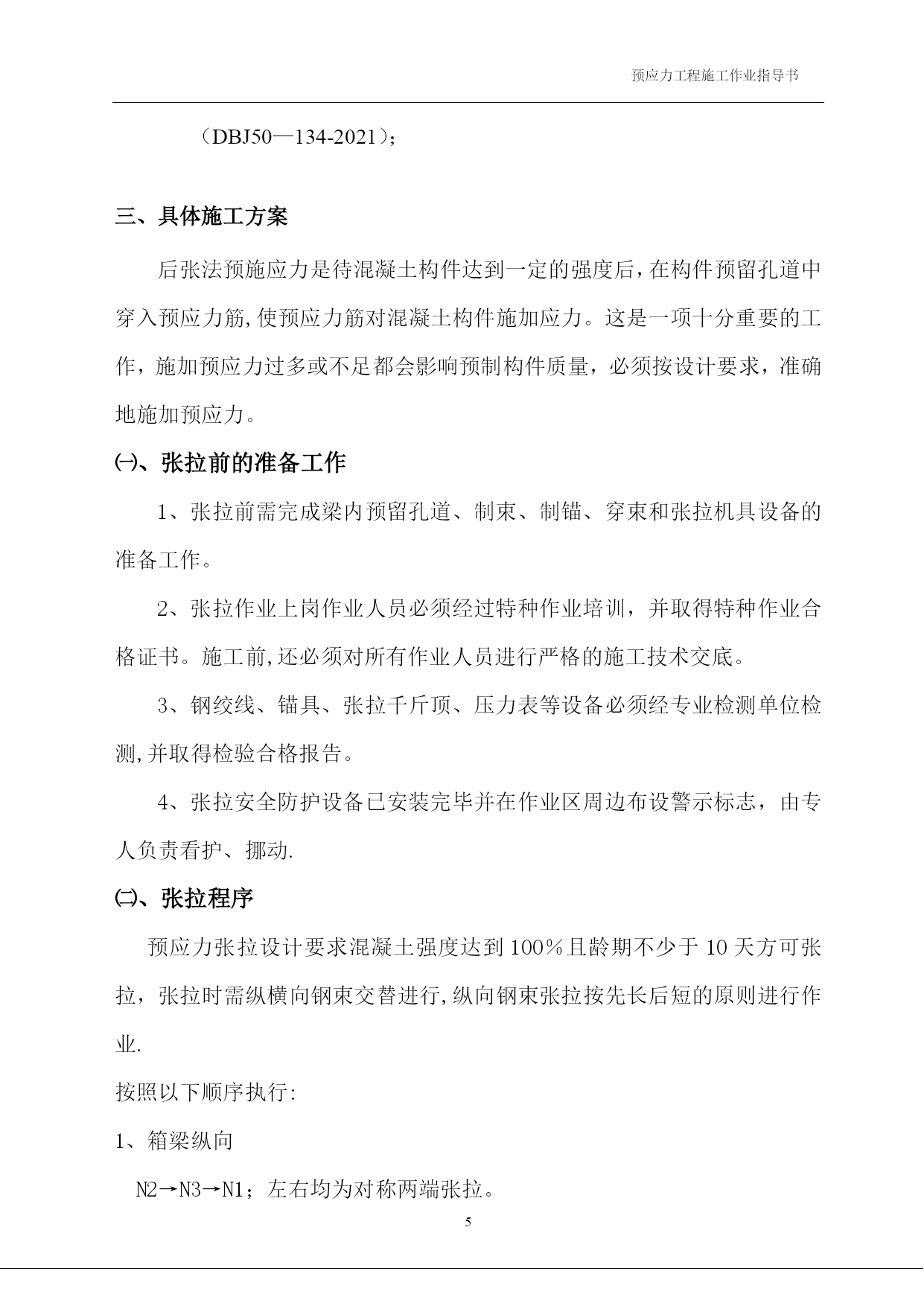

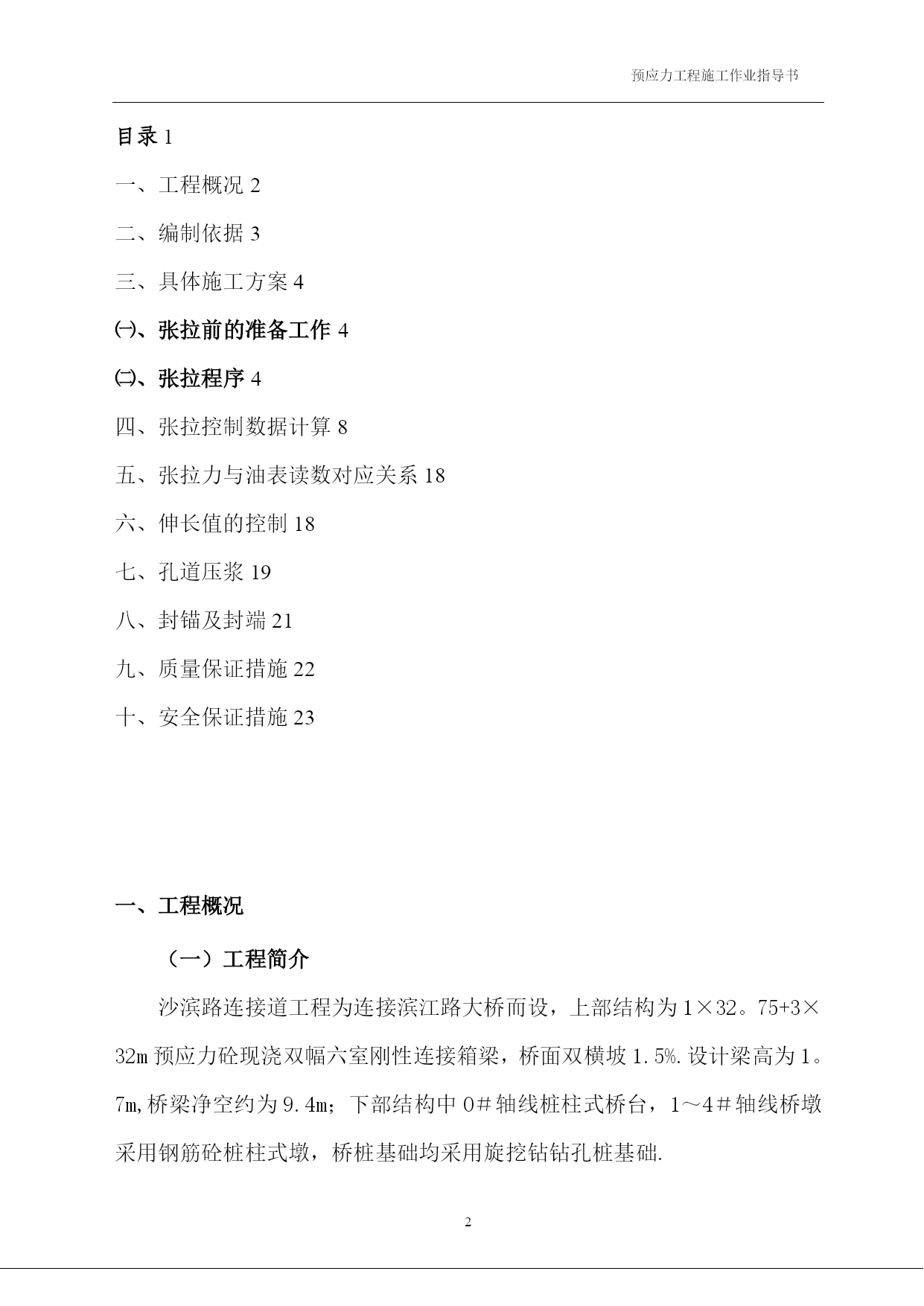

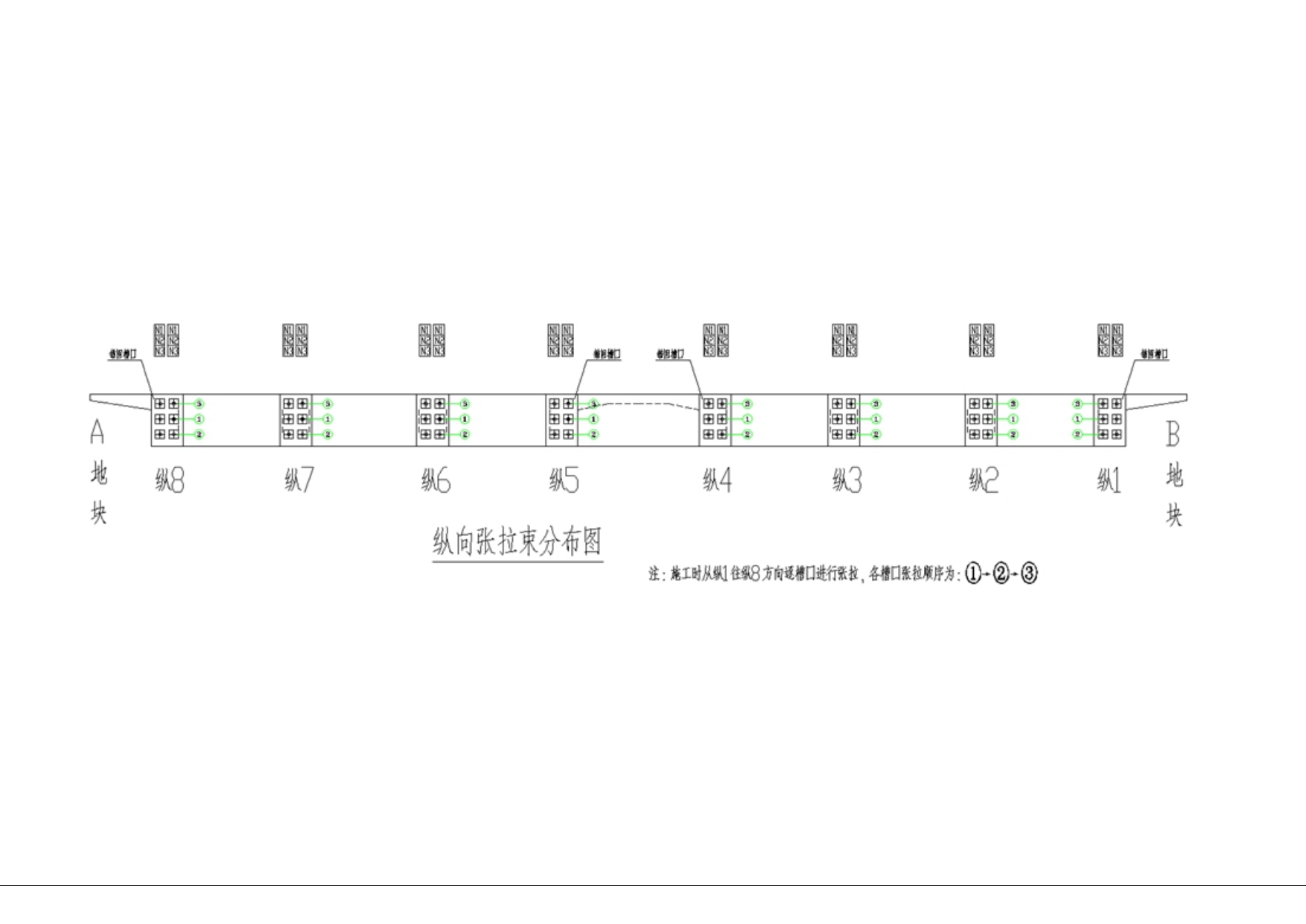

预应力工程施工作业指导书现浇连续箱梁预应力张拉施工作业指导书【实用文档】doc文档可直接使用可编辑，欢迎下载沙滨路连接道工程预应力工程施工作业指导书编制人：审核人：审批人:重庆拓达建设（集团）2021年4月21日:目录TOC\o”1-3”\h\z\uHYPERLINK\l"_Toc418417468"目录PAGEREF_Toc418417468\h1HYPERLINK\l"_Toc418417469"一、工程概况PAGEREF_Toc418417469\h2HYPERLINK\l”_Toc418417470"二、编制依据PAGEREF_Toc418417470\h3HYPERLINK\l”_Toc418417471”三、具体施工方案PAGEREF_Toc418417471\h4HYPERLINK\l"_Toc418417472”㈠、张拉前的准备工作PAGEREF_Toc418417472\h4HYPERLINK\l"_Toc418417473”㈡、张拉程序PAGEREF_Toc418417473\h4HYPERLINK\l”_Toc418417474”四、张拉控制数据计算PAGEREF_Toc418417474\h8HYPERLINK\l”_Toc418417475"五、张拉力与油表读数对应关系PAGEREF_Toc418417475\h18HYPERLINK\l"_Toc418417476”六、伸长值的控制PAGEREF_Toc418417476\h18HYPERLINK\l”_Toc418417477”七、孔道压浆PAGEREF_Toc418417477\h19HYPERLINK\l”_Toc418417478”八、封锚及封端PAGEREF_Toc418417478\h21HYPERLINK\l”_Toc418417479”九、质量保证措施PAGEREF_Toc418417479\h22HYPERLINK\l"_Toc418417480”十、安全保证措施PAGEREF_Toc418417480\h23一、工程概况（一）工程简介沙滨路连接道工程为连接滨江路大桥而设，上部结构为1×32。75+3×32m预应力砼现浇双幅六室刚性连接箱梁，桥面双横坡1.5%.设计梁高为1。7m,桥梁净空约为9.4m；下部结构中0＃轴线桩柱式桥台，1～4＃轴线桥墩采用钢筋砼桩柱式墩，桥桩基础均采用旋挖钻钻孔桩基础.（二）编制范围箱梁纵、横向预应力施工.（三）预应力设计本工程所采用的预应力钢绞线均为《预应力混凝土用钢绞线》(GB/T5224-2003）高强度、低松弛钢绞线，公称直径15。2mm，公称面积140mm2,标准强度1860Mpa，弹性模量为1。95×105Mpa,张拉控制力为0。75倍标准强度即1395Mpa.其施工工艺均采用后张法进行施工.锚具采用M型锚具及其配套系列产品，同时采用匹配的千斤顶.锚具的性能指标应符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/T14370)的要求.预应力管道采用PRT预应力混凝土用塑料波纹管，产品必须符合《预应力混凝土桥梁用塑料波纹管》（JT/T529—2004）标准要求。1、箱梁纵向预应力钢束锚具采用M15—19，与采用预应力钢束相对应。预应力管道采用PRT预应力混凝土用塑料波纹管，产品必须符合《预应力混凝土桥梁用塑料波纹管》(JT/T529—2004）标准要求.波纹管规格采用内径120mm的塑料波纹管。3、箱梁横向预应力钢束锚具采用M15—13、M15P-16，与采用预应力钢束相对应。预应力管道采用PRT预应力混凝土用塑料波纹管，产品必须符合《预应力混凝土桥梁用塑料波纹管》（JT/T529—2004）标准要求。波纹管规格采用内径100mm的塑料波纹管。预应力钢束管道均采用塑料波纹管，其规格与钢束数量不同而变化，塑料波纹管采用活塞法灌浆。(四）主要工程量预应力工程数量表部位材料名称及规格单位数量箱梁箱梁纵向预应力Фs15.2钢绞线Kg134596M15-19锚具套96预应力塑料波纹管内径120m6352箱梁横向预应力Фs15。2钢绞线Kg20521M15—13锚具套36M15—16锚具套12预应力塑料波纹管内径100m1347二、编制依据1、重庆市设计院提供的本工程施工图；2、本工程的施工合同；3、本工程的《施工组织设计》。4、国家及有关部门颁布的现行设计规范，施工技术规程、规范、质量检验评定标准和验收办法,以及在施工安全、工地保安
