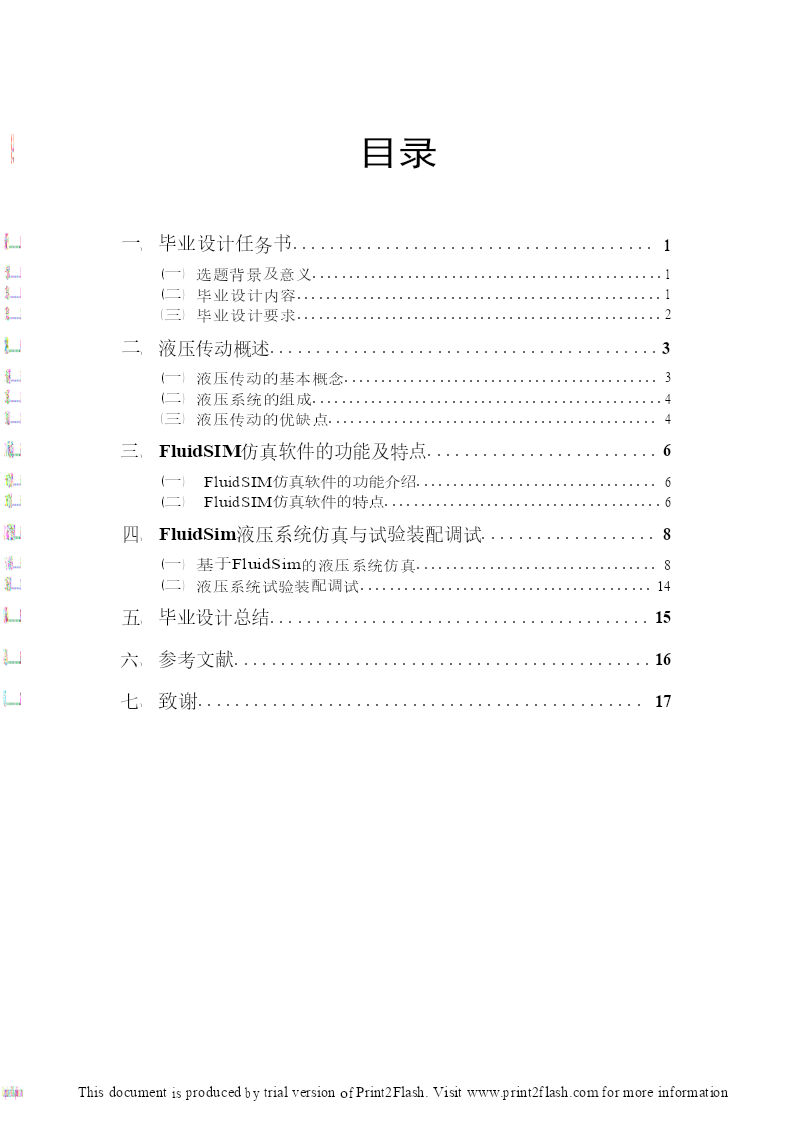

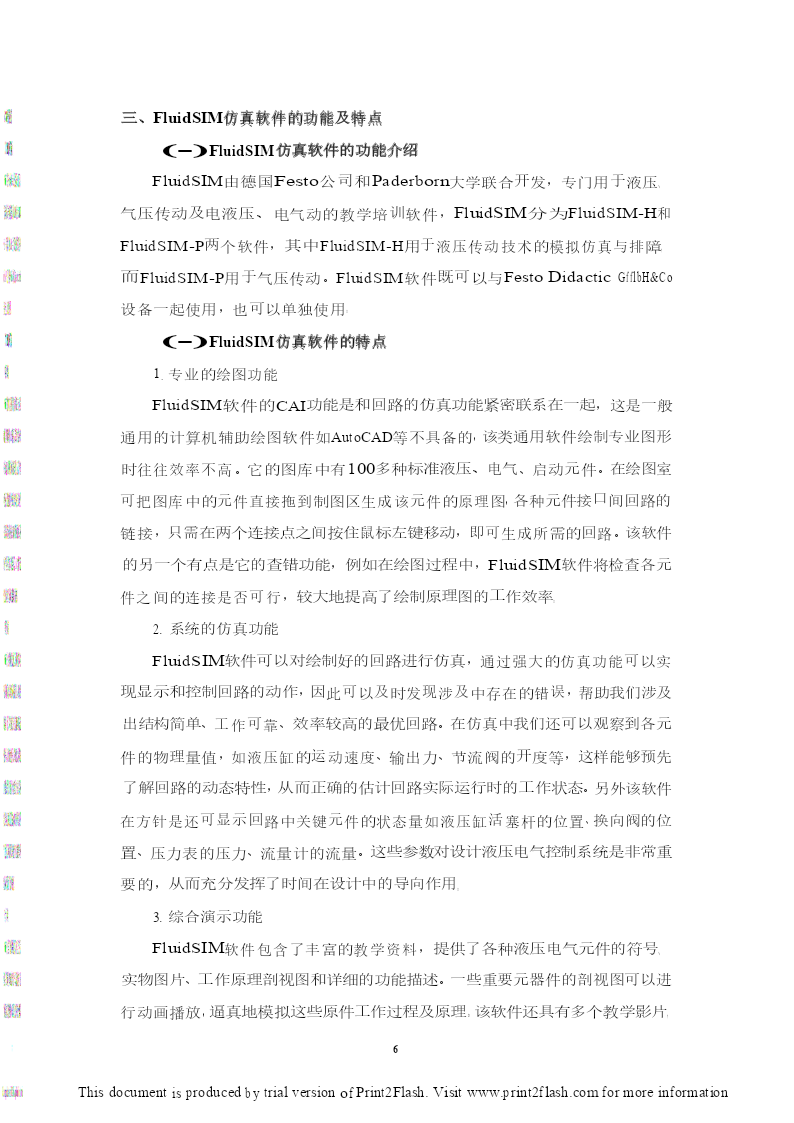

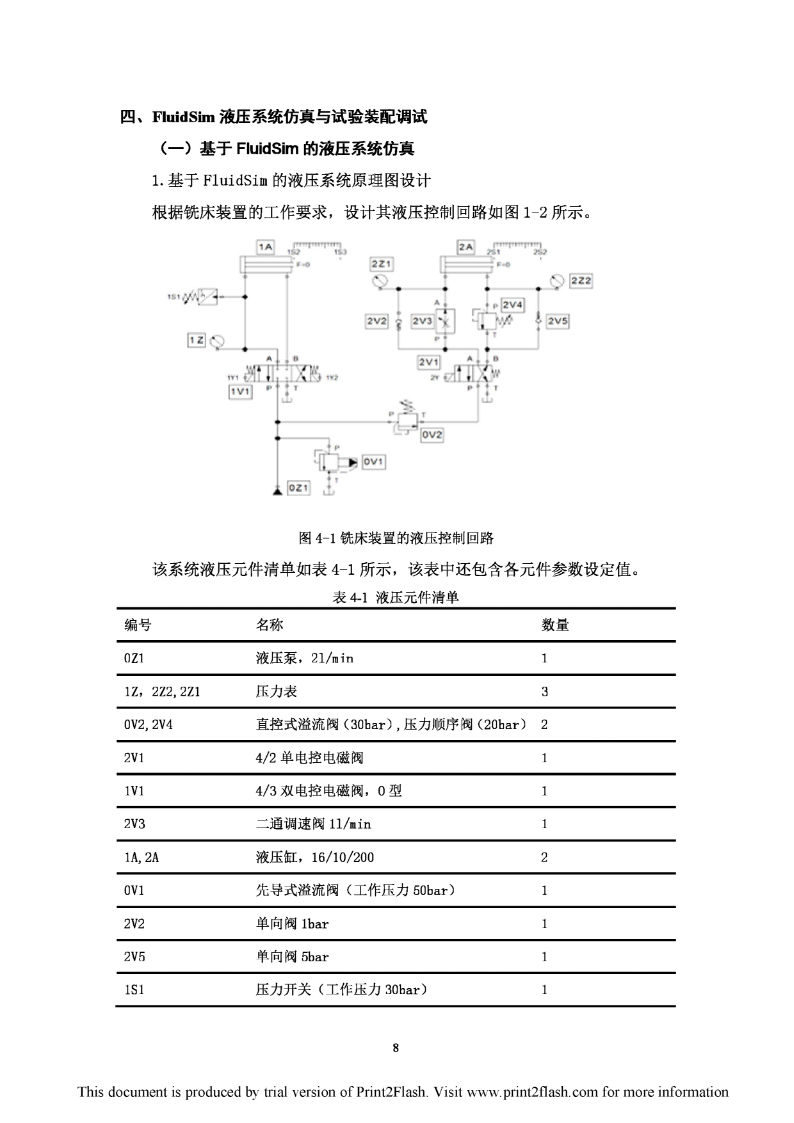

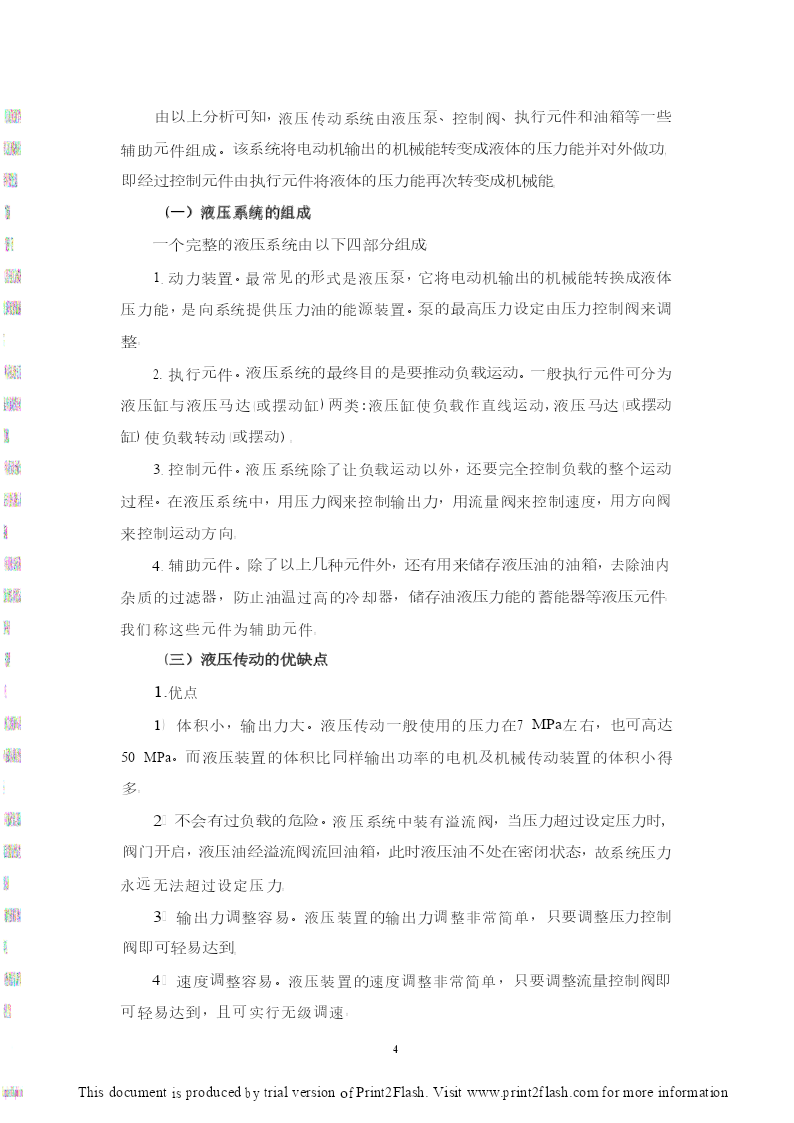

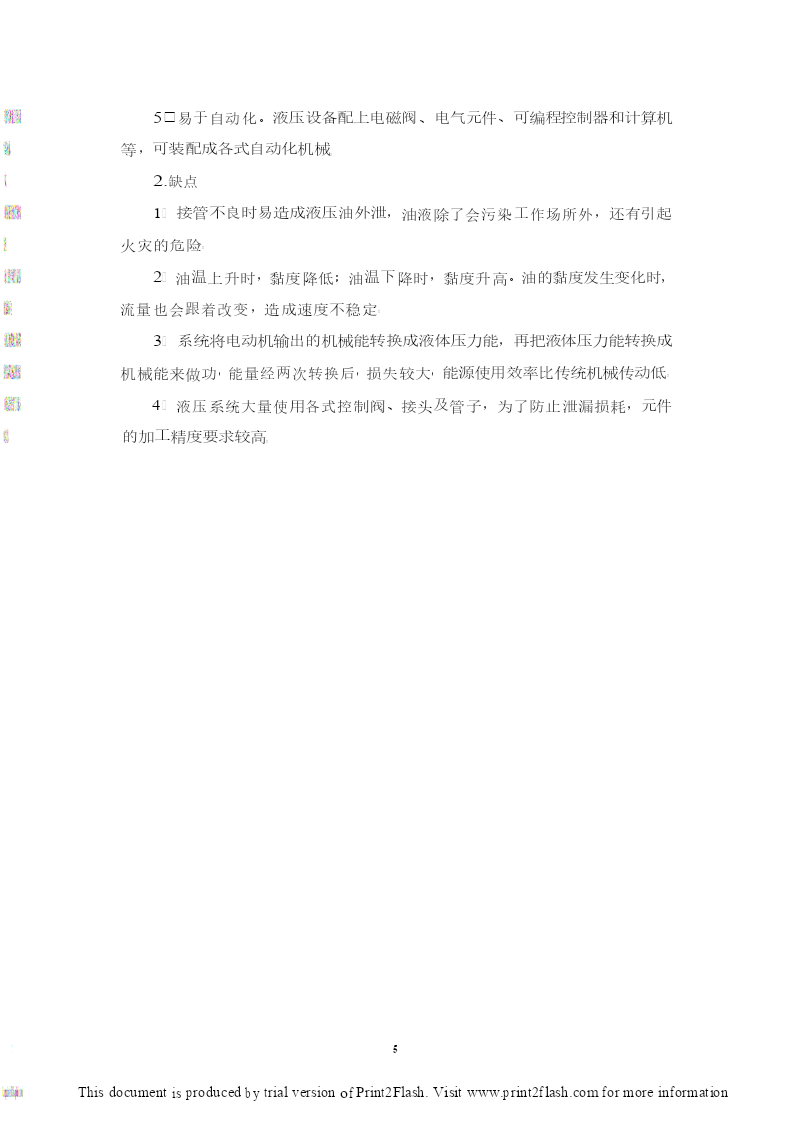

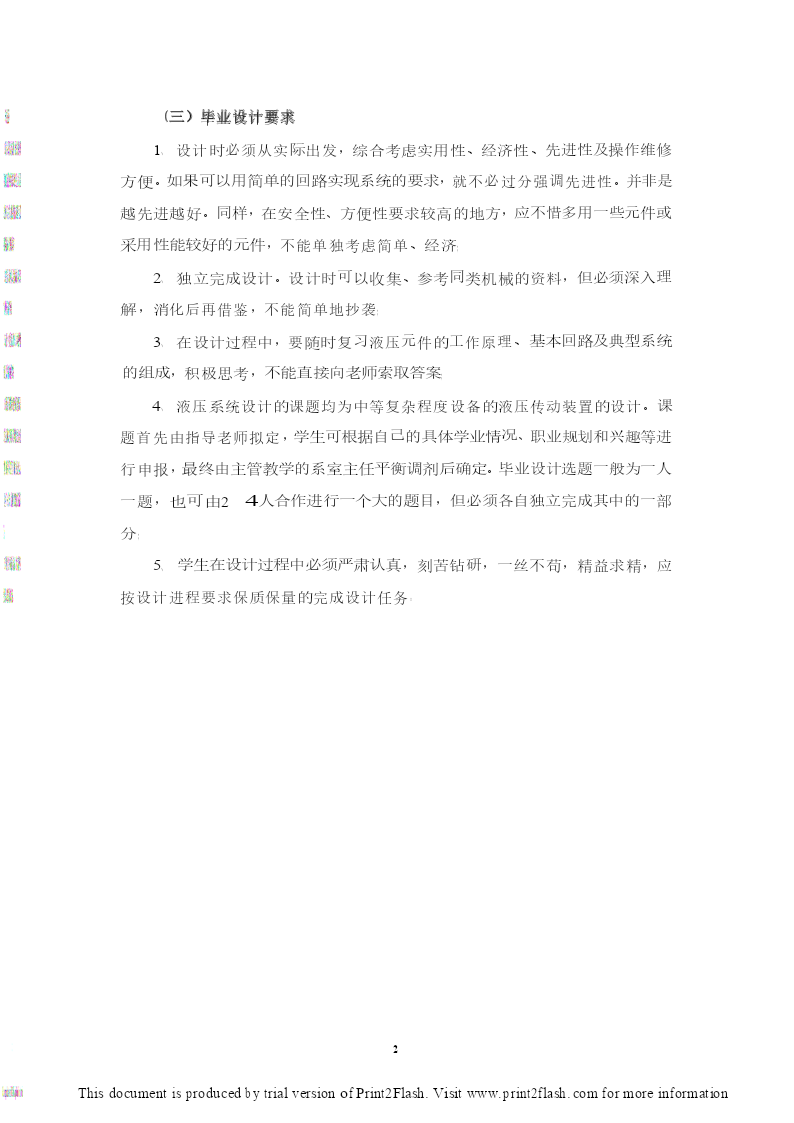

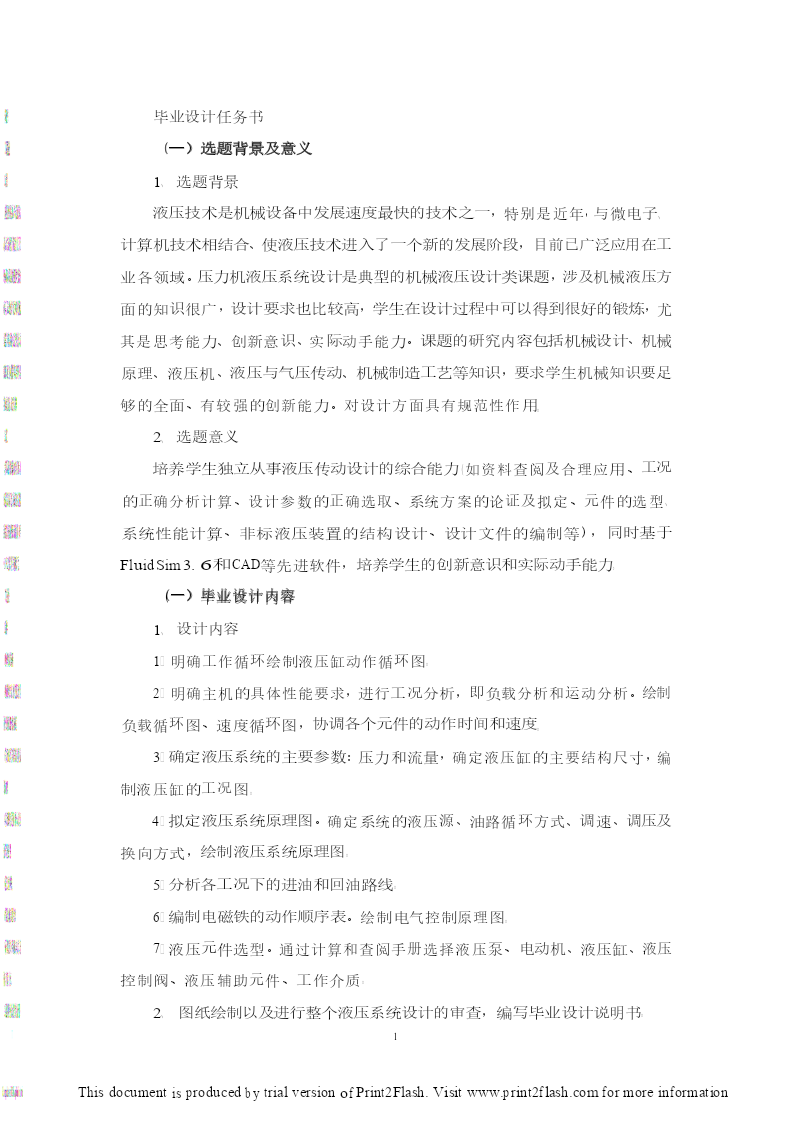

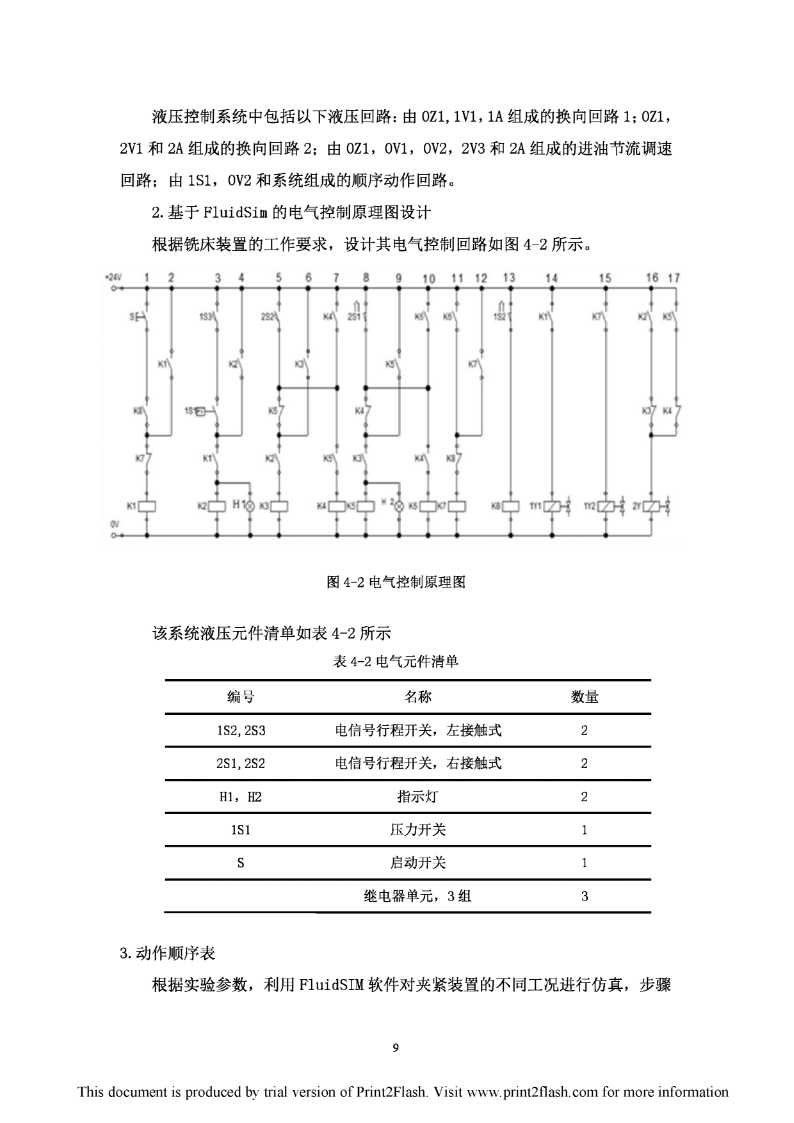

目录一、毕业设计任务书.......................................1（一）选题背景及意义................................................1（二）毕业设计内容..................................................1（三）毕业设计要求..................................................2二、液压传动概述..........................................3（一）液压传动的基本概念...........................................3（二）液压系统的组成................................................4（三）液压传动的优缺点.............................................4三、FluidSIM仿真软件的功能及特点.........................6（一）FluidSIM仿真软件的功能介绍.................................6（二）FluidSIM仿真软件的特点......................................6四、FluidSim液压系统仿真与试验装配调试...................8（一）基于FluidSim的液压系统仿真.................................8（二）液压系统试验装配调试........................................14五、毕业设计总结.........................................15六、参考文献.............................................16七、致谢................................................17ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation毕业设计任务书（-）选题背景及意义1、选题背景液压技术是机械设备中发展速度最快的技术之一，特别是近年，与微电子、计算机技术相结合、使液压技术进入了一个新的发展阶段，目前已广泛应用在工业各领域。压力机液压系统设计是典型的机械液压设计类课题，涉及机械液压方面的知识很广，设计要求也比较高，学生在设计过程中可以得到很好的锻炼，尤其是思考能力、创新意识、实际动手能力。课题的研究内容包括机械设计、机械原理、液压机、液压与气压传动、机械制造工艺等知识，要求学生机械知识要足够的全面、有较强的创新能力。对设计方面具有规范性作用。2、选题意义培养学生独立从事液压传动设计的综合能力（如资料查阅及合理应用、工况的正确分析计算、设计参数的正确选取、系统方案的论证及拟定、元件的选型、系统性能计算、非标液压装置的结构设计、设计文件的编制等），同时基于FluidSim3.6和CAD等先进软件，培养学生的创新意识和实际动手能力。（-）毕业设计内容1、设计内容1）明确工作循环绘制液压缸动作循环图。2）明确主机的具体性能要求，进行工况分析，即负载分析和运动分析。绘制负载循环图、速度循环图，协调各个元件的动作时间和速度。3）确定液压系统的主要参数：压力和流量，确定液压缸的主要结构尺寸，编制液压缸的工况图。4）拟定液压系统原理图。确定系统的液压源、油路循环方式、调速、调压及换向方式，绘制液压系统原理图。5）分析各工况下的进油和回油路线。6）编制电磁铁的动作顺序表。绘制电气控制原理图。7）液压元件选型。通过计算和查阅手册选择液压泵、电动机、液压缸、液压控制阀、液压辅助元件、工作介质。2、图纸绘制以及进行整个液压系统设计的审查，编写毕业设计说明书。1ThisdocumentisproducedbytrialversionofPrint2Flash.Visitwww.print2flash.comformoreinformation（三）毕业设计要求1、设计时必须从实际出发，综合考虑实用性、经济性、先进性及操作维修方便。如果可以用简单的回路实现系统的要求，就不必过分强调先进性。并非是越先进越好。同样，在安
