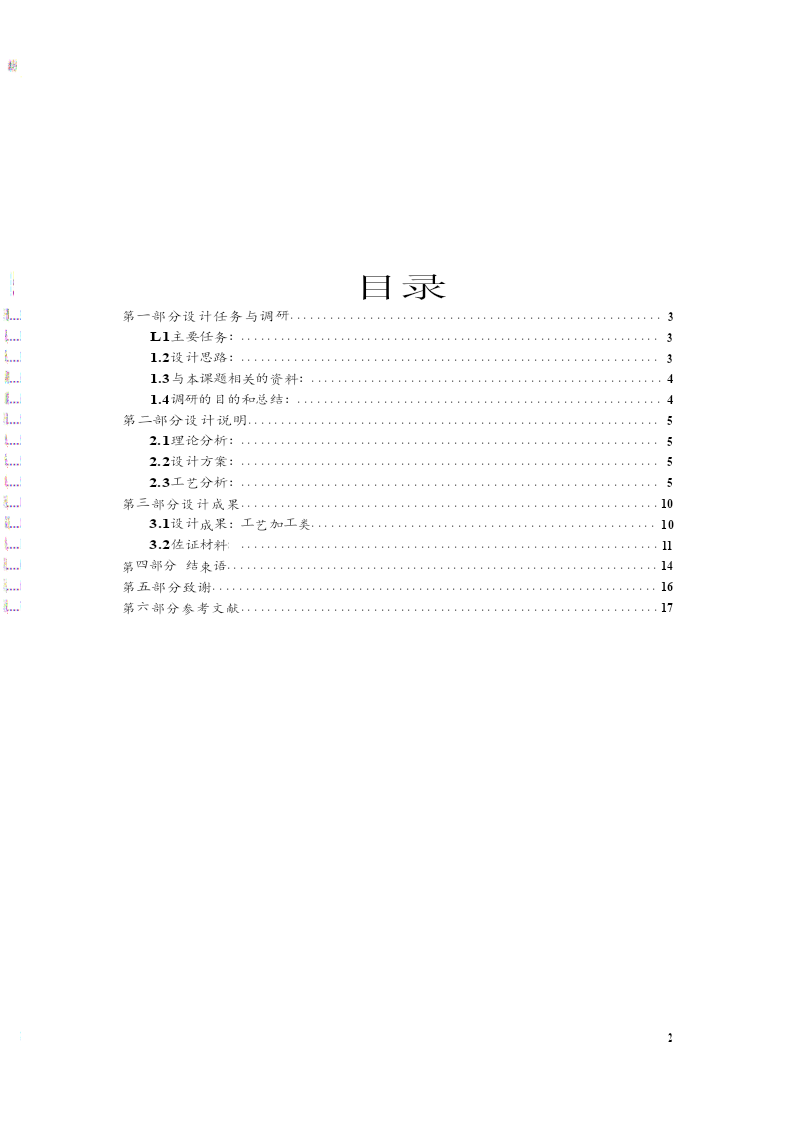

目录第一部分设计任务与调研........................................................3L1主要任务：...............................................................31.2设计思路：...............................................................31.3与本课题相关的资料：.....................................................41.4调研的目的和总结：.......................................................4第二部分设计说明..............................................................52.1理论分析：...............................................................52.2设计方案：...............................................................52.3工艺分析：...............................................................5第三部分设计成果...............................................................103.1设计成果：工艺加工类....................................................103.2佐证材料；...............................................................11第四部分结束语.................................................................14第五部分致谢...................................................................16第六部分参考文献...............................................................172第一部分设计任务与调研1.1主要任务：用CAD画图软件画出图形，编写程序，分析零件加工工艺，加工零件。12设计思路：在分析完零件图样后，根据加工方案确定加工顺序，加工路线，装卡方法,选择刀具，工装以及切削用量等工艺参数的基础上开始编程。最后通过试切削，进行考证。检验零件的加工是否合乎技术要求，我查找了相关的通用量具。方法：图书馆查找资料，利用自身所学的知识，网上翻阅，课本知识。31.3与本课题相关的资料：《数控车床的编程与加工》、《数控加工的加工与工艺装备》、《机械设计基础》、《机械制图》。1.4调研的目的和总结：调研的目的和总结：本次调研的目的是更好的分析零件的加工与工艺，从多个方面理解和分析，更好得节省时间和零件的成品，保证零件的精度，减小误差，以便于更好的完成毕业设计。这次的零件是配合零件，两部分的都狠重要，一部分的错误便会导致产品的不完整，出现误差，所以要更好的分析加工工艺，选择自己的加工方案，更好的加工出零件。4第二部分设计说明2.1理论分析：数控技术，是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。数控是先进制造技术的基础技术，数控加工在现代化中显示出很大的优越性。数控加工就是在对工作材料进行加工前，事先在计算机上编写好程序，再将这些程序输入至使用计算机程序的机床指令性加工。数控技术是近发展起来的一种自动控制技术，机械加工现代的重要基础与关键技术。数控机床是制造业实现自动化、柔韧性、集成化生产的基础，是国防工业现代化的重要战略，是关系到国家战略地位和体现国家综合国力水平的重要标o2.2设计方案：本次的课题就是以一个椭圆的底盘为例子，先用AutoCAD软件画出两个配合件的直观图，利用手动编程，编写好零件的程序，在分析零件的加工工艺，合理的步骤，根据工艺分析和零件的形状特点进行刀具择选择、主轴转速和进给速度的确定；最后根据安排的加工步骤和选择的刀具和夹具对零件进行加工，测量，检验，在得出结论，写出
