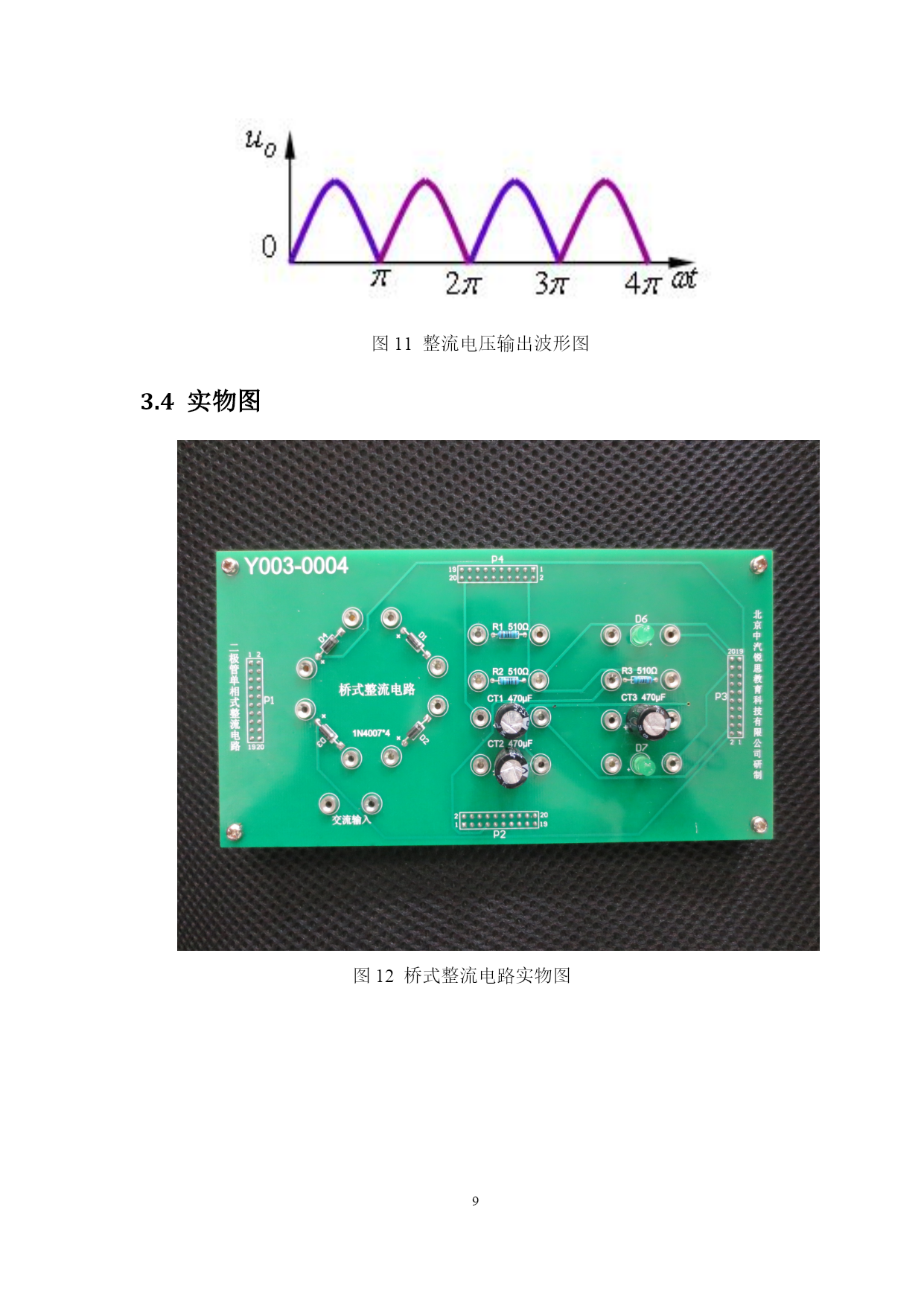

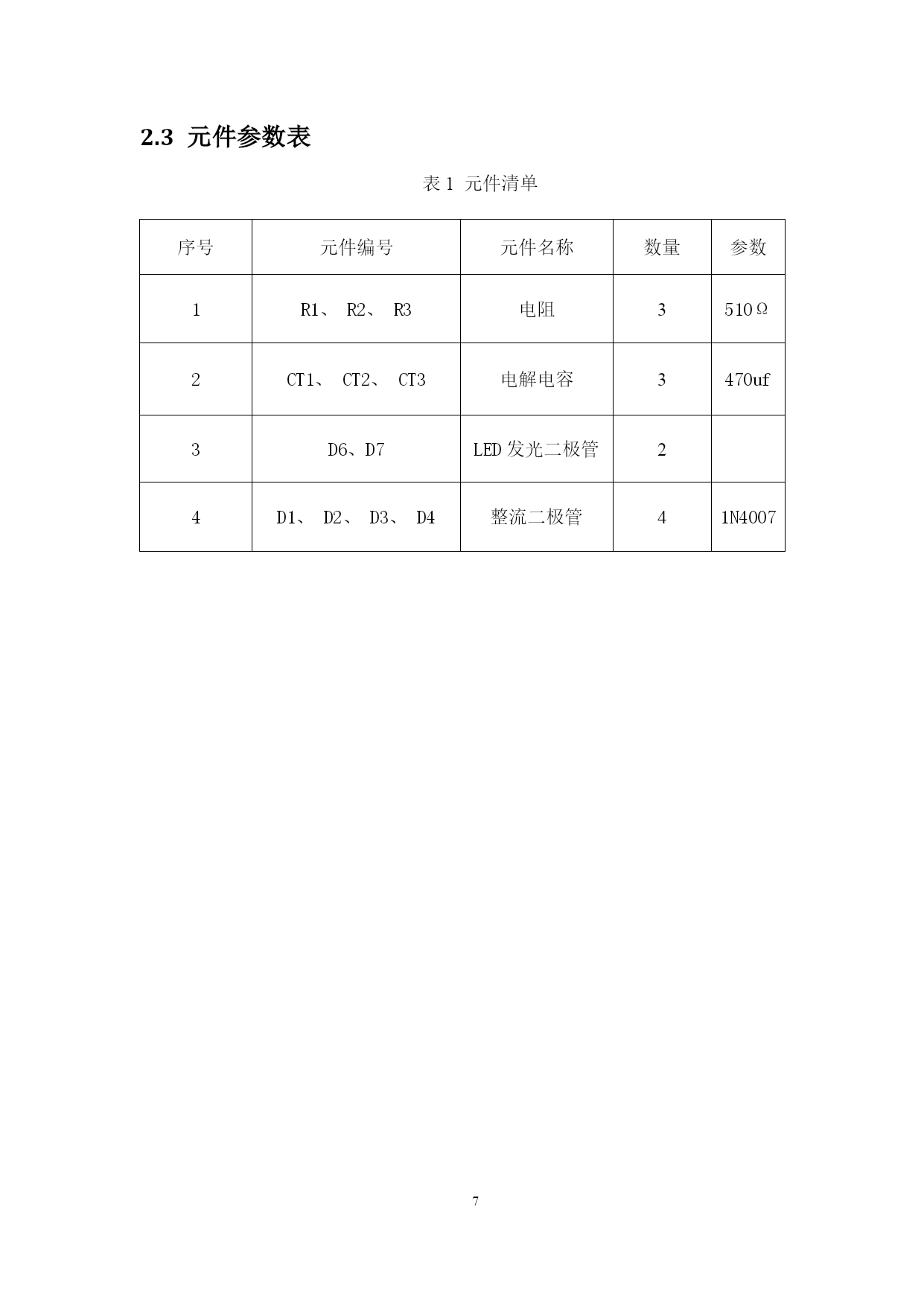

常州工学院学士学位论文PAGE\*MERGEFORMAT12目录TOC\o"1-2"\h\uHYPERLINK\l_Toc16208目录PAGEREF_Toc162081HYPERLINK\l_Toc18249第一部分设计任务与调研PAGEREF_Toc182492HYPERLINK\l_Toc44491.1毕业设计的主要任务PAGEREF_Toc44492HYPERLINK\l_Toc60801.2方案的选择设计PAGEREF_Toc60802HYPERLINK\l_Toc30366第二部分设计说明PAGEREF_Toc303664HYPERLINK\l_Toc256692.1单相桥式整流电路PAGEREF_Toc256694HYPERLINK\l_Toc71642.2主要组成元件的作用PAGEREF_Toc71645HYPERLINK\l_Toc216322.2.1电容PAGEREF_Toc216325HYPERLINK\l_Toc99602.2.2电阻PAGEREF_Toc99606HYPERLINK\l_Toc110182.2.3二极管PAGEREF_Toc110186HYPERLINK\l_Toc79422.2.4发光二极管PAGEREF_Toc79427HYPERLINK\l_Toc223252.3元件参数表PAGEREF_Toc223258HYPERLINK\l_Toc4497第三部分设计成果PAGEREF_Toc44979HYPERLINK\l_Toc223703.1电路图的绘制PAGEREF_Toc223709HYPERLINK\l_Toc56713.2二极管整流电压输入波形图PAGEREF_Toc56719HYPERLINK\l_Toc276563.3二极管整流电压输出波形图PAGEREF_Toc276569HYPERLINK\l_Toc21353.4实物图PAGEREF_Toc213510HYPERLINK\l_Toc24645第四部分结束语PAGEREF_Toc2464511HYPERLINK\l_Toc32219第五部分致谢PAGEREF_Toc3221912HYPERLINK\l_Toc28965第六部分参考文献PAGEREF_Toc2896513第一部分设计任务与调研1.1毕业设计的主要任务进行设计方案的比较，并选定设计方案首先根据指导老师提供的课题在网上和图书馆查阅相关文献在对二极管单向整流电路调查与参观实习然后整理文献和相关问卷，对整流电路进行分析并说明。完成单元电路的设计和主要元器件说明。完成主电路的原理分析，各主要元器件的选择。驱动电路的设计，保护电路的设计。6.使用仿真软件分析电路1.2方案的选择设计我们知道，单相整流器的电路形式是各种各样的，整流的结构也是比较多的。因此在做设计之前我们主要考虑了以下几种方案：方案1：单相半波整流电路半波整流电路是一种最简单的整流电路。它由电源变压器B、整流二极管D和负载电阻Rfz组成。变压器把市电电压（多为220伏）变换为所需要的交变电压e2，D再把交流电变换为脉动直流电。半波整流是以“牺牲”一半交流为代价而换取整流效果的，电流利用率很低因此常用在高电压、小电流的场合，而在一般装置中很少采用。图1单相桥式半波整流电路方案2：单相桥式全波整流电路全波整流电路，可以看作是由两个半波整流电路组合成的。变压器次级线圈中间需要引出一个抽头，把次组线圈分成两个对称的绕组，从而引出大小相等但极性相反的两个电压e2a、e2b，构成e2a、D1、Rf1与e2b、D2、Rf1两个通电回路。图2单相桥式全波整流电路方案3：单相桥式整流电路：图3桥式整流电路图桥式整流器利用四个二极管，两两对接。当输入正弦波的正半部分是两只二极管导通，得到正的输出；当输入正弦波的负半部分时，另两只二极管导通，由于这两只二极管是反接的，所以输出还是得到正弦波的正半部分。因此桥式整流器对输入正弦波的利用效率比半波整流高一倍。综上所述，针对他们的优缺点，我们采用方案三，即单相桥式整流电路。第二部分设计说明2.1单相桥式整流电路二极管单相桥式整流电路的主要作用是将交流电转换为直流电，该电路由三部分组成，第一部分是由4个1N4007组成的桥式整流电路，将交流电转化为脉动的直流电；第二部分是CT1、R1、CT2
