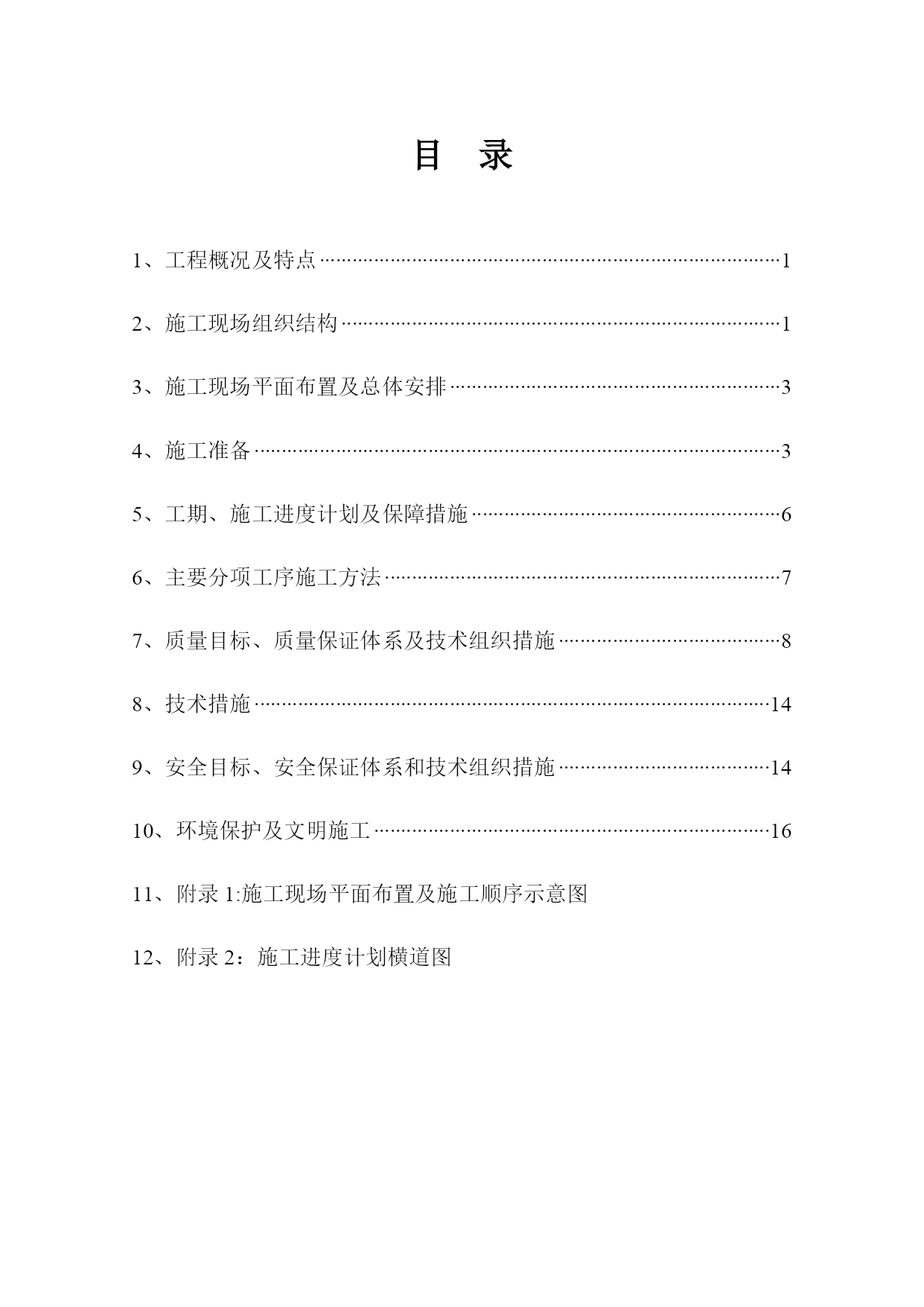

管桩施工方案凤凰城【实用文档】doc文档可直接使用可编辑，欢迎下载武汉市华盈房地产开发凤凰城小区管桩工程施工组织设计武汉武建机械施工二○○四年十一月编制人：时间：年月日审核人：时间：年月日审批人：时间：年月日目录1、工程概况及特点12、施工现场组织结构13、施工现场平面布置及总体安排34、施工准备35、工期、施工进度计划及保障措施66、主要分项工序施工方法77、质量目标、质量保证体系及技术组织措施88、技术措施149、安全目标、安全保证体系和技术组织措施1410、环境保护及文明施工1611、附录1:施工现场平面布置及施工顺序示意图12、附录2：施工进度计划横道图..武汉市华盈房地产开发凤凰城小区管桩工程施工组织设计1.工程概况及特点1.1工程名称：凤凰城小区管桩桩基工程1.2工程地点：武汉市江汉区北湖西路1。3建设单位:武汉华盈房地产开发1。4设计单位：江苏省建筑设计研究院1。5设计概况：该项目基础选型为PHC-A500（100）—19b预应力管桩,桩身混凝土为C80,总桩数175根，桩端持力层为(4）-2粉砂层，管桩具体参数如下表：管桩参数表图例桩型号桩顶标高(m)有效桩长（m）竖向承载力特征值桩数PHC-A500（100）—910－5.70019900kN84PHC—A500（100）—910－5。25019900kN77PHC—A500（100)—910－5。00019900kN141.6地质情况详见武汉市勘测设计院提供的凤凰城小区地质报告书。2.施工现场组织结构2。1组织结构为圆满完成该工程的工程桩施工任务,本着创新、创优、创信誉的思想，按项目法施工模式组织内部的施工生产诸要素，对工程的质量、工期、安全、成本等综合要素进行有计划地综合管理，通过平衡、协调及调度，将桩段的制作、运输及压桩紧密地组织成一体，以确保工程按期完成任务,其项目组织结构如下图:后勤班压桩组项目经理冷钢技术负责人王中海项目副经理刘小波付彰龙资料员王汉群安全员彭海涛构件员付彰龙质检员李金堂王维维施工员文明施工班机械修理班2。2项目部主要管理人员职责分配见表1。项目部主要管理人员职责分配表表1职务姓名职称主要职责项目经理冷钢工程师代表企业全面履行本工程施工承包合同；负责对内、对外工程联系和协调；负责对项目部人员、资金的管理和调度。项目副经理刘小波工程师协助项目经理,全面指挥、协调生产；负责施工设备的调配和管理；负责劳动力的组织和管理；负责施工现场安全文明施工和后勤保卫工作。技术负责人王中海工程师负责组织编制《施工组织设计》和《质量计划》;负责图纸会审和技术交底；负责组织质量检验和评定工作；负责组织编制重大技术方案和质量处理方案。负责项目部质量保证体系的建立及实施。质检组组长王中海工程师负责对进货过程和最终质量的检验和试验落实“三检制"；复核红线、轴线、桩位和标高；制定和落实纠正预防措施，并对一般不合格品进行处置。施工组组长李金堂助理工程师及时、准确地测量轴线、标高、桩位;对施工图纸、《施工组织设计》、《质量计划》、《作业指导书》等进行交底；对关键工序、特殊工序进行跟踪检查，形成各种产品质量记录.负责日常施工中的技术问题的处理。3。施工现场平面布置及施工总体安排3。1施工平面布置3.1。1管桩桩段按工程需要均衡进场。由于施工现场比较宽敞,桩段可根据桩机行走方向堆放于桩机附近，以减少场内运输。堆放时应分规格堆放，不得超过四层。支点垫木的间距应根据吊点位置确定，各层垫块应在同一垂直线上。3.1.1现场暂设活动办公室一间,工人休息室及工具棚各一间。以上布置详见附录1“施工现场平面布置及施工顺序示意图”.3。2施工总体安排：施工时考虑到现场钻孔桩施工，安排先压FA轴及1-25、1-26、2—17、2—18、3-18、3—19轴两桩再压单桩。4。施工准备4。1场地平整4。1。1首先派技术人员进场,对场地进行平面丈量和标高测量，搞清场地内的自然地面标高及地下障碍物、管网等情况，绘出场地平面图。4。1。2对于坑凹处和土质较松处要及时组织人员、机械回填碾压,保证场地基本平整，并开挖排水沟，以便雨水及时排出场外，以确保施工机械能正常工作。4。2水电准备：甲供水源、电源.4。3放桩位线4。3。1放轴线桩，用经纬仪从基准线引出,在打桩区附近使用50mm×50mm×400mm～500mm的木方或18～20钢筋作为控制桩，
