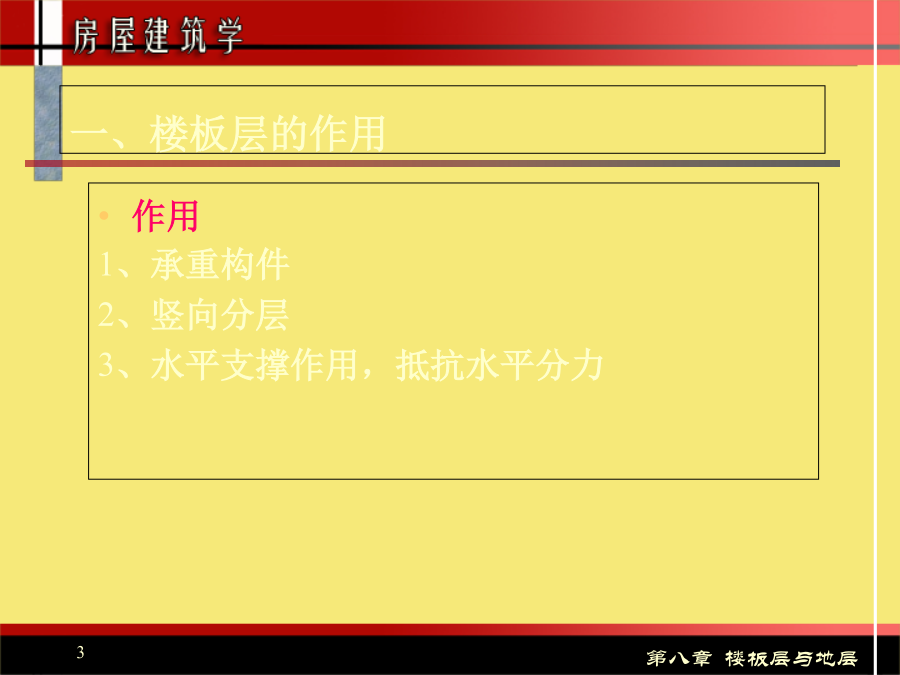

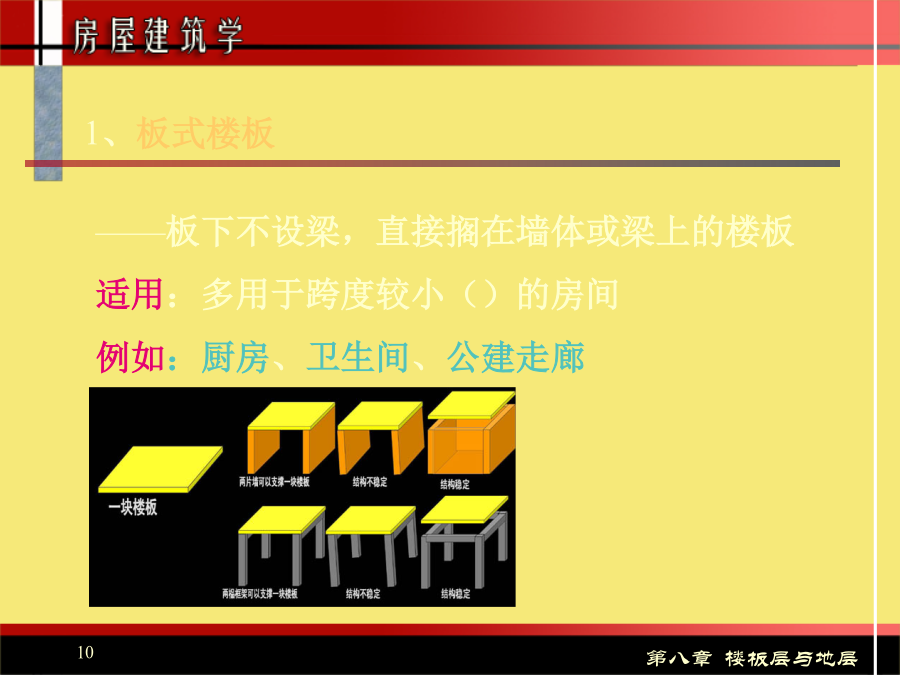

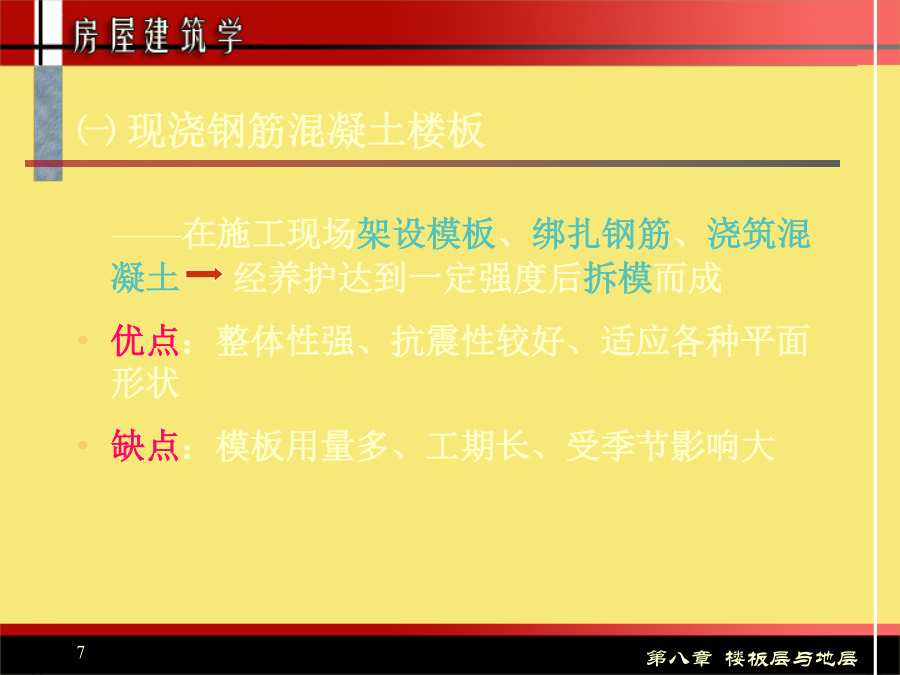

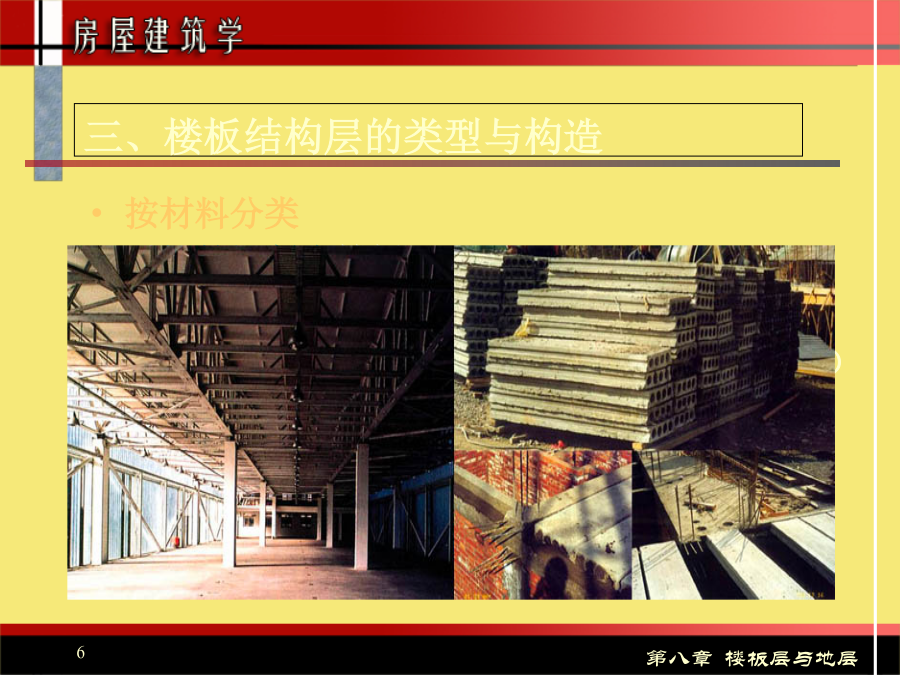

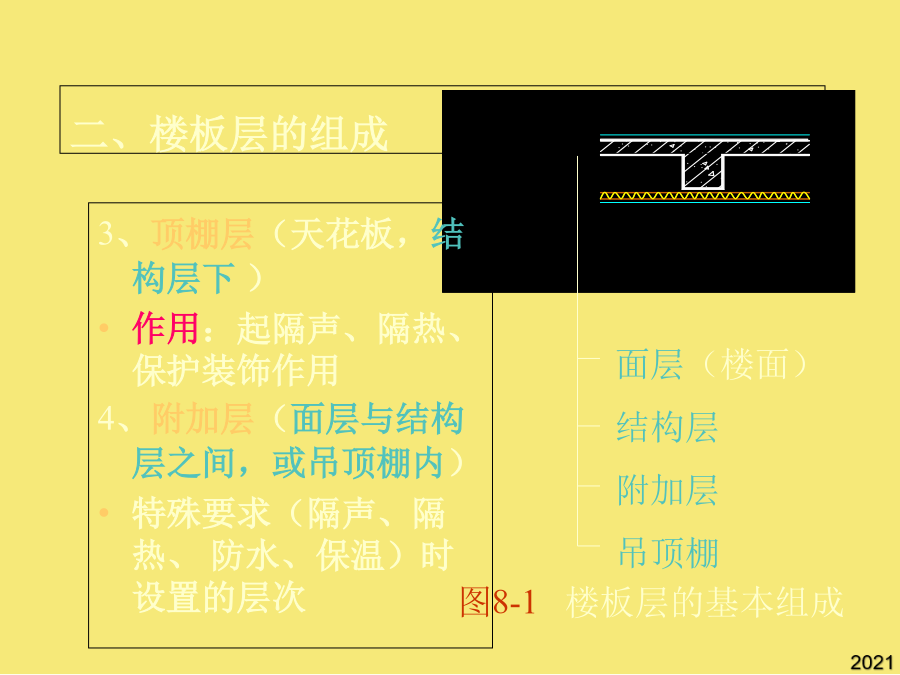

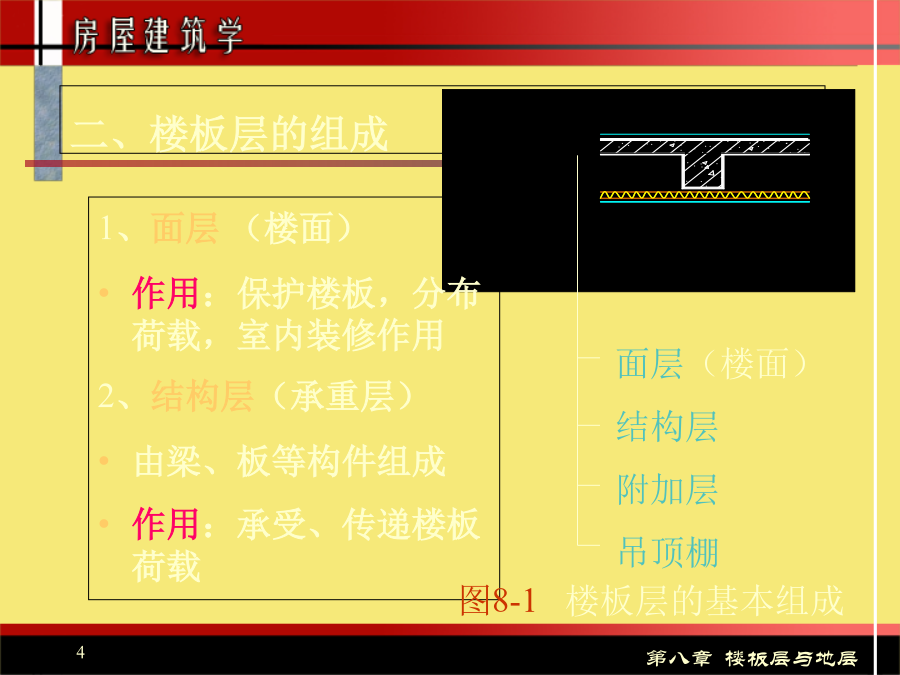

第八章楼板层与地层楼板层一、楼板层的作用面层（楼面）结构层附加层吊顶棚图8-5井式楼板——板下不设梁，直接搁在墙体或梁上的楼板图8-3梁板式楼板3、预制钢筋混凝土楼板构造图8-9压型钢板组合楼板基本组成——房间形状接近正方形，跨度10m左右时，沿两个方向等距离布置梁的井格梁板结构做法：水泥砂浆粉刷：楼板底先凿毛，然后粉10～15厚1:2水泥砂浆，再粉刷各种内墙涂料①金属骨架基层：吊筋、主、次龙骨、横撑龙骨结1、与主梁垂直布置，跨度为主梁间距4～6m㈠现浇钢筋混凝土楼板优点：整体性强、抗震性较好、适应各种平面形状①金属骨架基层：吊筋、主、次龙骨、横撑龙骨——房间形状接近正方形，跨度10m左右时，沿两个方向等距离布置梁的井格梁板结构预制板搁在纵墙上住宅、宿舍等：开间、进深尺寸都不大——在施工现场架设模板、绑扎钢筋、浇筑混凝土经养护达到一定强度后拆模而成沿开间方向布置预制板三、楼板结构层的类型与构造㈠现浇钢筋混凝土楼板㈠现浇钢筋混凝土楼板㈠现浇钢筋混凝土楼板——板下不设梁，直接搁在墙体或梁上的楼板适用：多用于跨度较小（）的房间例如：厨房、卫生间、公建走廊2、梁板式楼板1、沿房间短跨方向布置，经济跨度5～9m主2、主梁断面高/跨度=1/14～1/8梁主梁断面宽/主梁断面高=1/3～1/23、主梁间距4～6m结1、与主梁垂直布置，跨度为主梁间距4～6m构次2、次梁断面高/跨度=1/18～1/12布梁次梁断面宽/主梁断面高=1/3～1/2置3、次梁间距～3m1、板跨为次梁间距～3m板2、板厚：民建70～100mm公建80～180mm3、板受力与支承情况（见后）⑴单向板——长边L2/短边L1＞2荷载主要沿L1方向传递（7/8），长边L2（1/8）⑵双向板——L2/L1≤2（二方向都有挠曲，构件材料更能发挥作用）短边L1受力较大，长边L2受力较小。受力筋平行于短边，位于下部⑶悬臂板（用于雨罩、阳台）受力筋在板的上部板厚=挑出尺寸的1/12，且根部尺寸≥70mm（a）单向板适用：室内装修要求较高或有特殊要求的建筑——房间形状接近正方形，跨度10m左右时，沿两个方向等距离布置梁的井格梁板结构图8-15板缝差的处理⑵金属吊顶（金属龙骨吊顶）尺度：柱网6m的正方形较经济，板厚≥120mm图8-18顶棚形式图8-1楼板层的基本组成作用：起隔声、隔热、保护装饰作用图8-24卡接式金属吊顶——用截面凹凸形压型钢板（即钢承板）与现浇混凝土组合而成的整体性楼板3、板受力与支承情况（见后）条板宽60～300mm块板宽500～600mm120mm＜缝宽＜200mm——局部现浇板带4、无梁楼板托板图8-7伞状结构无梁楼盖的办公建筑5、压型钢板组合楼板（钢板+混凝土）图8-8压型钢板组合楼板图8-9压型钢板组合楼板基本组成——在工厂或施工现场外预先制作，再运到工地进行安装的楼板。1、预制楼板的类型2、预制钢筋混凝土板的布置3、预制钢筋混凝土楼板构造⑴实心平板⑵槽形板⑶空心板特点：尺寸小、重量较小、施工方便；隔声差跨度板厚：约50～80mm板宽：600、900mm适用：房屋的走道板、隔板——梁板结合的整体预制构件（实心平板两侧加设相当小梁的纵肋）特点：肋和板共同受力，经济跨度比实心平板大跨度：一般2.1～3.9m，大型6m板厚：30～35mm，肋高120～300mm板宽：600、900mmb、槽形板底面⑶空心板——根据工字形小梁加平板的受力情况进行强度计算特点：孔洞不影响构件工作，既节省材料，又减轻重量，应用广泛。跨度板厚：90～130mm，大型150～250mm板宽：600、900、1200mma、纵剖面住宅、宿舍等：开间、进深尺寸都不大预制板搁在纵墙或横墙上教室、大会议室等：开间、进深尺寸都较大，沿进深方向布置梁，沿开间方向布置预制板预制板搁在横墙或梁上公建走廊：预制板搁在纵墙上图8-13预制楼板结构布置板厚∵整体性差需要做连接构造⑴板缝构造⑵板与墙、梁的连接构造板缝：一般为10mm，可增大至20mm出现小于一块板的缝隙时的措施：缝宽＜60mm调整缝宽缝宽为60～120mm——墙边挑砖120mm＜缝宽＜200mm——局部现浇板带缝宽＞200mm——重新选板图8-15板缝差的处理支承于梁上时，搁置长度≥80mm支承于墙上时，搁置长度≥110mm（在墙、梁上铺水泥砂浆找平﹝俗称“坐浆”﹞，坐浆厚度20mm左右，砂浆标号M5级）楼板与楼板增设拉结钢筋将锚固楼板与墙体(a)板侧锚固——将楼板中的部分构件在工厂预制，运到现场后，整体浇筑其余部分而连接而成的楼板优点：具有现浇与预制的双重优越性缺点
