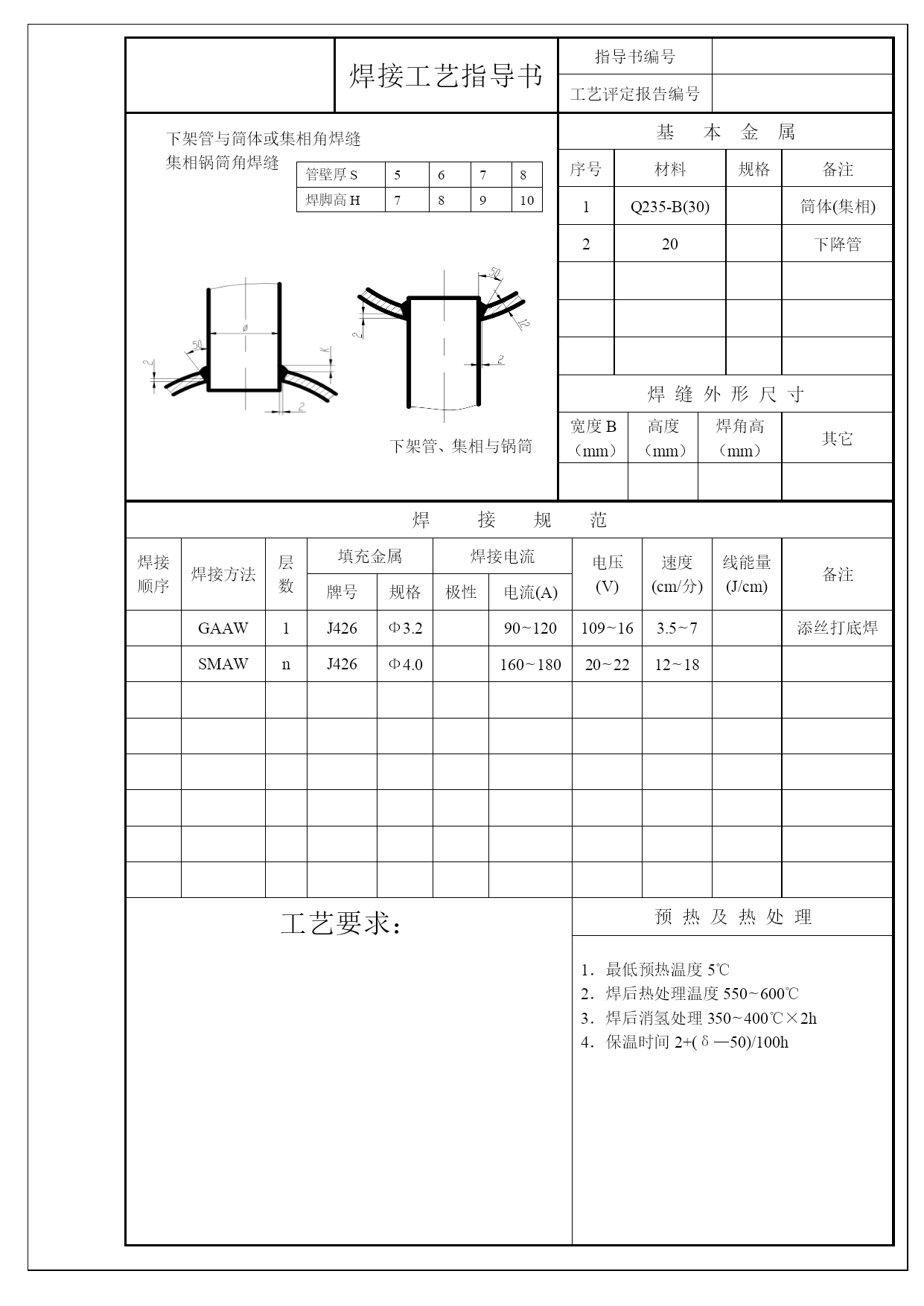

焊接工艺指导书指导书编号工艺评定报告编号对流管、水冷壁管与集箱角焊缝基本金属序号材料规格备注1Q235-B筒体220Φ51×3管子焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)SMAW1J426Φ4.0140~18022~2812~18工艺要求：预热及热处理1．最低预热温度5℃2．最高焊道间温度350℃2．焊后热处理温度550~600℃3．保温时间2+(δ—50)/100h焊接工艺指导书指导书编号工艺评定报告编号上下锅筒纵焊缝及环焊缝坡口图自动焊焊缝基本金属序号材料规格备注1Q235-Bδ122Q235-Bδ12焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)SAW1H08MnAΦ4.0620~66034~3640~43工艺要求：预热及热处理1．最低预热温度5℃2．焊后热处理温度605~635℃3．焊后消氢处理(350~450℃)×2h4．保温时间1h/25mm焊接工艺指导书指导书编号工艺评定报告编号接管与筒体、手孔接管与集箱组合焊缝基本金属序号材料规格备注1Q235-Bδ12筒体220接管焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)1SMAW1J426Φ3.290~12022~2812~18打底焊2SMAWnJ426Φ4.0140~18022~2812~18焊道层数n由焊角高k决定工艺要求：预热及热处理1．最低预热温度5℃2．焊后热处理温度605~635℃3．焊后消氢处理350~400℃×2h4．保温时间1h/25mm焊接工艺指导书指导书编号工艺评定报告编号基本金属序号材料规格备注1Q235-Bδ12封头2Q235-Bδ20人孔焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)SMAW1J426Φ4.0140~18022~2812~18工艺要求：预热及热处理焊接工艺指导书指导书编号工艺评定报告编号接管、法兰焊接基本金属序号材料规格备注1Q235法兰220接管焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)1SMAW1J426Φ3.290~12022~2812~182SMAW1J426Φ4.0140~18022~2812~18焊道层数n由焊角高k决定工艺要求：预热及热处理1．最低预热温度5℃2．焊后热处理温度605~635℃3．焊后消氢处理350~400℃×2h4．保温时间1h/25mm焊接工艺指导书指导书编号工艺评定报告编号上下锅筒环焊缝坡口图最后一道焊缝：手工焊+自动焊基本金属序号材料规格备注1Q235-Bδ12锅筒2Q235-Bδ12封头焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)1SMAW1J426Φ3.290~12022~2812~182SAW1H08MnAΦ4.0620~66034~3640~43工艺要求：预热及热处理1．最低预热温度5℃2．焊后热处理温度605~635℃3．焊后消氢处理350~400℃×2h4．保温时间1h/25mm焊接工艺指导书指导书编号工艺评定报告编号基本金属序号材料规格备注2Q235Rδ12(30)垫片2Q235-Bδ16筒体(吊耳)焊缝外形尺寸宽度B（mm）高度（mm）焊角高（mm）其它焊接规范焊接顺序焊接方法层数填充金属焊接电流电压(V)速度(cm/分)线能量(J/cm)备注牌号规格极性电流(A)1SMAW1J426Φ4.0140~18022~2812~18垫片与筒体2SMAWnJ426Φ5.0190~25022~2812~183SMAW1J426Φ4.0140~18022~2812~18垫片与吊耳4SMAWnJ426Φ5.0190~25022~2812~18焊道层数n由焊角高k决定工艺要求：预热及热处理焊
