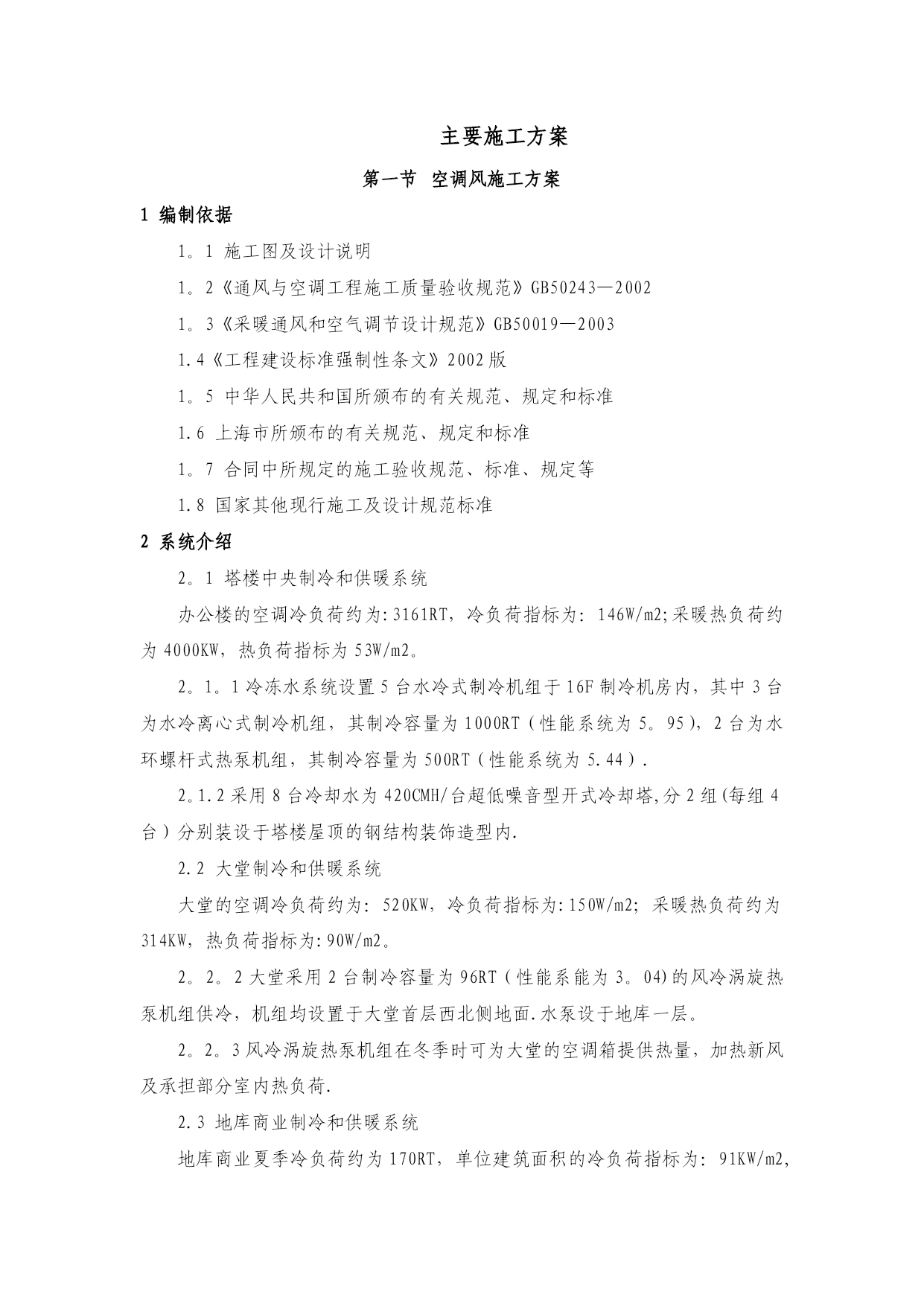

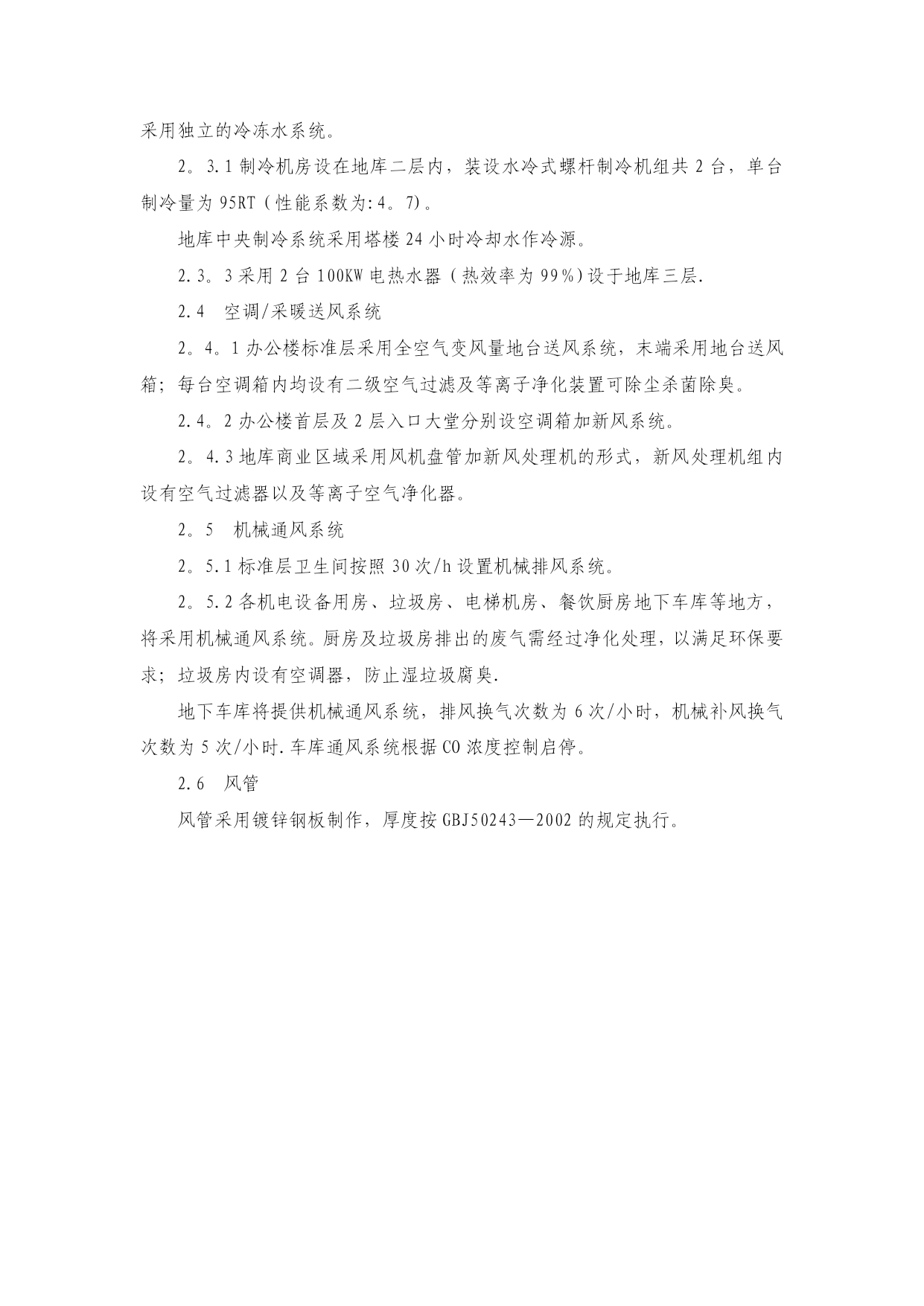

空调风施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载主要施工方案空调风施工方案1编制依据1。1施工图及设计说明1。2《通风与空调工程施工质量验收规范》GB50243—20021。3《采暖通风和空气调节设计规范》GB50019—20031.4《工程建设标准强制性条文》2002版1。5中华人民共和国所颁布的有关规范、规定和标准1.6上海市所颁布的有关规范、规定和标准1。7合同中所规定的施工验收规范、标准、规定等1.8国家其他现行施工及设计规范标准2系统介绍2。1塔楼中央制冷和供暖系统办公楼的空调冷负荷约为:3161RT，冷负荷指标为：146W/m2;采暖热负荷约为4000KW，热负荷指标为53W/m2。2。1。1冷冻水系统设置5台水冷式制冷机组于16F制冷机房内，其中3台为水冷离心式制冷机组，其制冷容量为1000RT（性能系统为5。95），2台为水环螺杆式热泵机组，其制冷容量为500RT（性能系统为5.44）.2。1.2采用8台冷却水为420CMH/台超低噪音型开式冷却塔,分2组(每组4台）分别装设于塔楼屋顶的钢结构装饰造型内.2.2大堂制冷和供暖系统大堂的空调冷负荷约为：520KW，冷负荷指标为:150W/m2；采暖热负荷约为314KW，热负荷指标为:90W/m2。2。2。2大堂采用2台制冷容量为96RT（性能系能为3。04)的风冷涡旋热泵机组供冷，机组均设置于大堂首层西北侧地面.水泵设于地库一层。2。2。3风冷涡旋热泵机组在冬季时可为大堂的空调箱提供热量，加热新风及承担部分室内热负荷.2.3地库商业制冷和供暖系统地库商业夏季冷负荷约为170RT，单位建筑面积的冷负荷指标为：91KW/m2,采用独立的冷冻水系统。2。3.1制冷机房设在地库二层内，装设水冷式螺杆制冷机组共2台，单台制冷量为95RT（性能系数为:4。7)。地库中央制冷系统采用塔楼24小时冷却水作冷源。2.3。3采用2台100KW电热水器（热效率为99％)设于地库三层.2.4空调/采暖送风系统2。4。1办公楼标准层采用全空气变风量地台送风系统，末端采用地台送风箱；每台空调箱内均设有二级空气过滤及等离子净化装置可除尘杀菌除臭。2.4。2办公楼首层及2层入口大堂分别设空调箱加新风系统。2。4.3地库商业区域采用风机盘管加新风处理机的形式，新风处理机组内设有空气过滤器以及等离子空气净化器。2。5机械通风系统2。5.1标准层卫生间按照30次/h设置机械排风系统。2。5.2各机电设备用房、垃圾房、电梯机房、餐饮厨房地下车库等地方，将采用机械通风系统。厨房及垃圾房排出的废气需经过净化处理，以满足环保要求；垃圾房内设有空调器，防止湿垃圾腐臭.地下车库将提供机械通风系统，排风换气次数为6次/小时，机械补风换气次数为5次/小时.车库通风系统根据CO浓度控制启停。2.6风管风管采用镀锌钢板制作，厚度按GBJ50243—2002的规定执行。3主要施工程序风管及部件制作风管及部件安装设备安装及单体调试风管漏光检验与土建配合预埋风管及管道防腐和保温配合装饰风口安装系统调试、试运行交工验收4风管加工制作及安装顺序4.1现场实测：由于土建的误差造成建筑物的墙体尺寸或间距、门窗位置和尺寸、预留孔洞的位置和大小，设备基础的位置尺寸、层间高度等与设计图有出入。为免除安装留下的后患，必须进行现场实测.根据设计图在现场核对,测量出安装风管系统的部位和墙体之间、隔墙与隔墙之间、预留孔洞之间、隔墙与外墙之间的距离以及楼层实际高度等.测量出与风管系统有关的墙体厚度、预留孔洞、门洞高度、柱子的断面尺寸、梁的底面与平面的距离，平台高度等。测量出风管系统连接的设备、通风设备、通风部件连接口的尺寸、位置、高度及其与风管的相对位置。测量出通风系统的基础或支架尺寸、高度以及离墙的距离等。4.2实测草图绘制通过上述步骤后，可进行风管系统的排管图绘制.现根据专业图及机电综合图及实测结果确定风管标高。确定主管及支管中心线离墙或柱子的距离。为了风管法兰螺栓便于操作，所以风管边离墙要有一定距离.按规范或合同要求和安装的位置确定三通、四通的高度及夹角;确定弯头角及弯头的曲率半径.按照支管之间的距离和上项风管配件的尺寸,算出直风管的长度。按图纸确定的空气分布器、排气口等离地的高度和主管标高,扣除三通和弯头的位置和尺寸、标出支管的长度。按照施工规范要求和风管支架标准及现场情况，确定支架安装的数量、位置、结构形式和所需的加工件。4。3安装顺序：根据专业图及机电综合图相结合，并协调各机电专业,确定机电管线的安装前后顺利（一般遵循由高至低、由大
