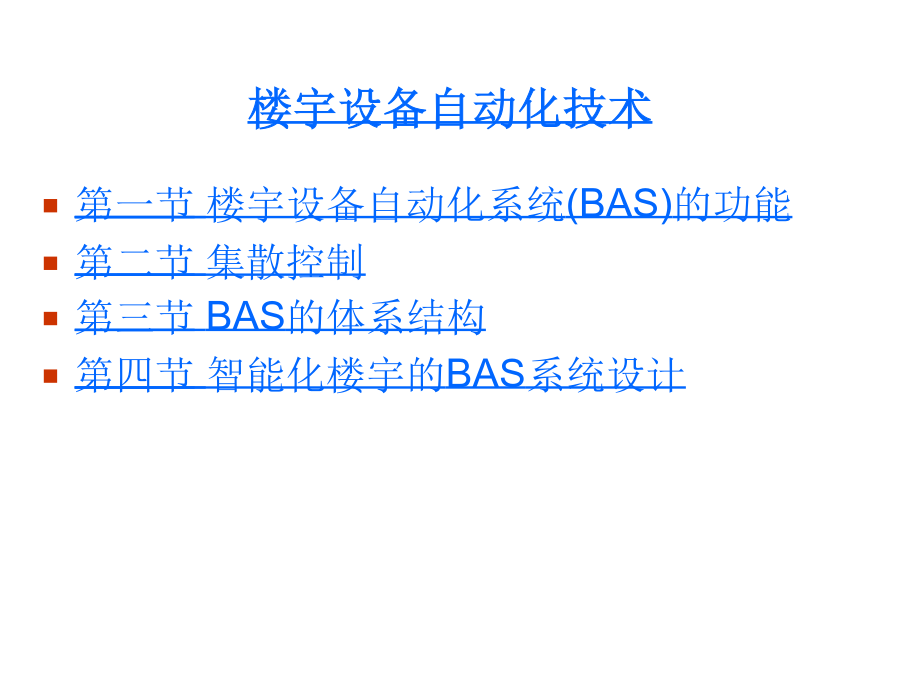

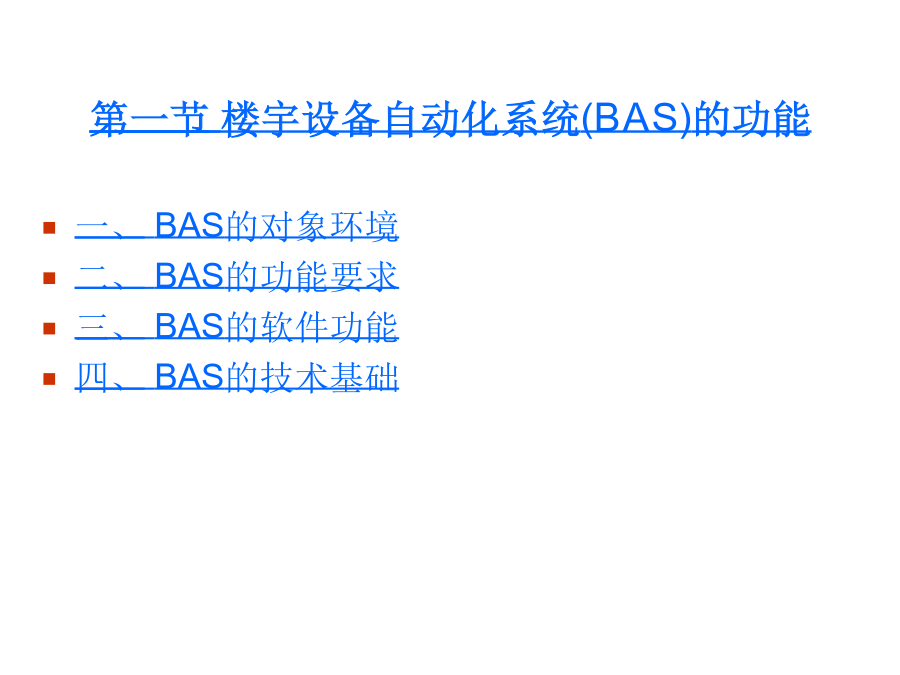

楼宇设备自动化技术第一节楼宇设备自动化系统(BAS)的功能一、BAS的对象环境二、BAS的功能要求三、BAS的软件功能四、BAS的技术基础第二节集散控制一、集散控制系统的基本概念二、集散控制系统的基本组成与系统结构⒌集散控制系统的典型结构三、现场控制站的功能与结构四、操作员站的功能与结构五、集散控制系统的特点第三节BAS的体系结构一、BAS体系结构的优选二、集散型BAS的体系结构三、集散型BAS的几种方案四、BAS的发展趋势⒉通过BACnet路由器实现异种楼宇自动化系统的联接第四节智能化楼宇的BAS系统设计一、BAS系统的检测技术与设备二、典型执行机构调节阀的流量特性是指流过阀门的相对流量值与阀门的相对开度值之间的关系：式中，是调节阀在某一开度时的流量与阀全开时的流量之比，称为相对流量,l/L是调节阀在某一开度时阀杆行程l与全开时的行程L之比，称为相对开度。当调节阀前后压差不变的情况下(△P=常数)，得到的相对流量与相对开度的关系，称为理想流量特性，当调节阀前后压差变化的情况下，阀的相对开度与相对流量的关系，称为工作流量特性。工作流量特性可以用计算的方法求得。目前国内生产的调节阀，有直线、等百分比(对数)和快开(抛物线)三种特性。⑴直线流量特性它是指调节阀的相对开度与相对流量成直线关系。即：式中,C是常数，经积分，并代边界条件，当l=0,(指阀在全闭时，仍有一定的泄漏量）；当l=L,，得出：式中R是调节阀所能控制的最大流量与最小流量之比，又称可调比。⑵等百分比流量特性它是指单位行程变化所引起的相对流量变化与此点的相对流量成正比关系，即：将此式积分，并代入相同的边界条界可得：从数学关系式可看出呈指数关系，故等百分比流量特性又称对数特性。⑶快开流量特性这种阀的特性是在阀行程比较小时，流量比较大，随着行程的增大，流量很快就达最大(呈饱和)，故称快开特性。这种特性曲线的斜率随行程而减小，当行程达最大时，曲线斜率趋向于0，几乎与横轴平行，因此可以假定当l=L时斜率为O，是一个单调递减函数，即可表示:将此式积分，并代入相同的边界条界可得：快开特性的阀芯形状为平板式。这种阀门的有效行程应在D/4(D为阀的通径)以内，当行程再增大，阀的流通面积就不再增大，便不能起调节作用了。此阀适用于迅速开闭。三种流量特性曲线如图所示。流量特性的选择三、典型BA系统设计
