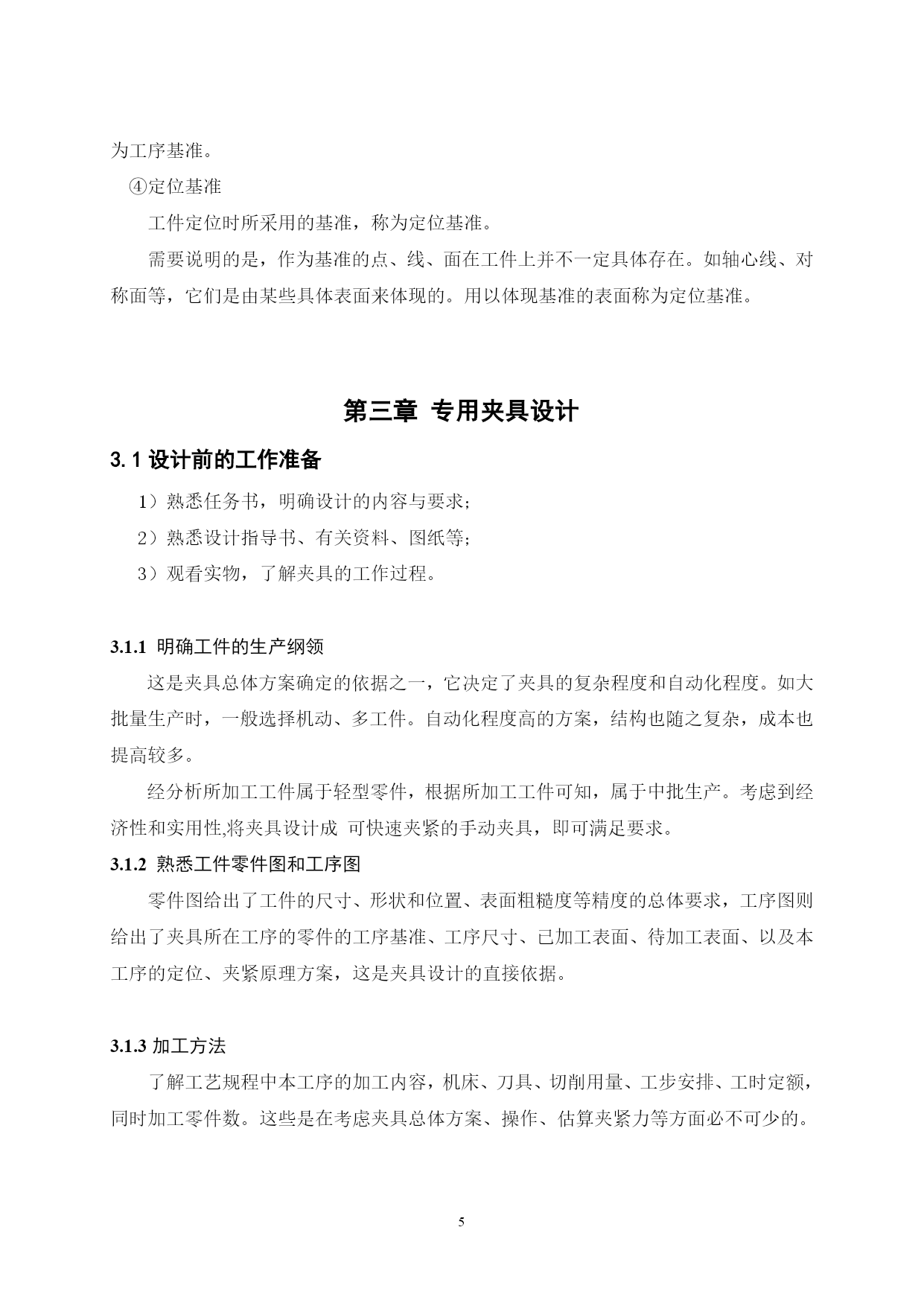

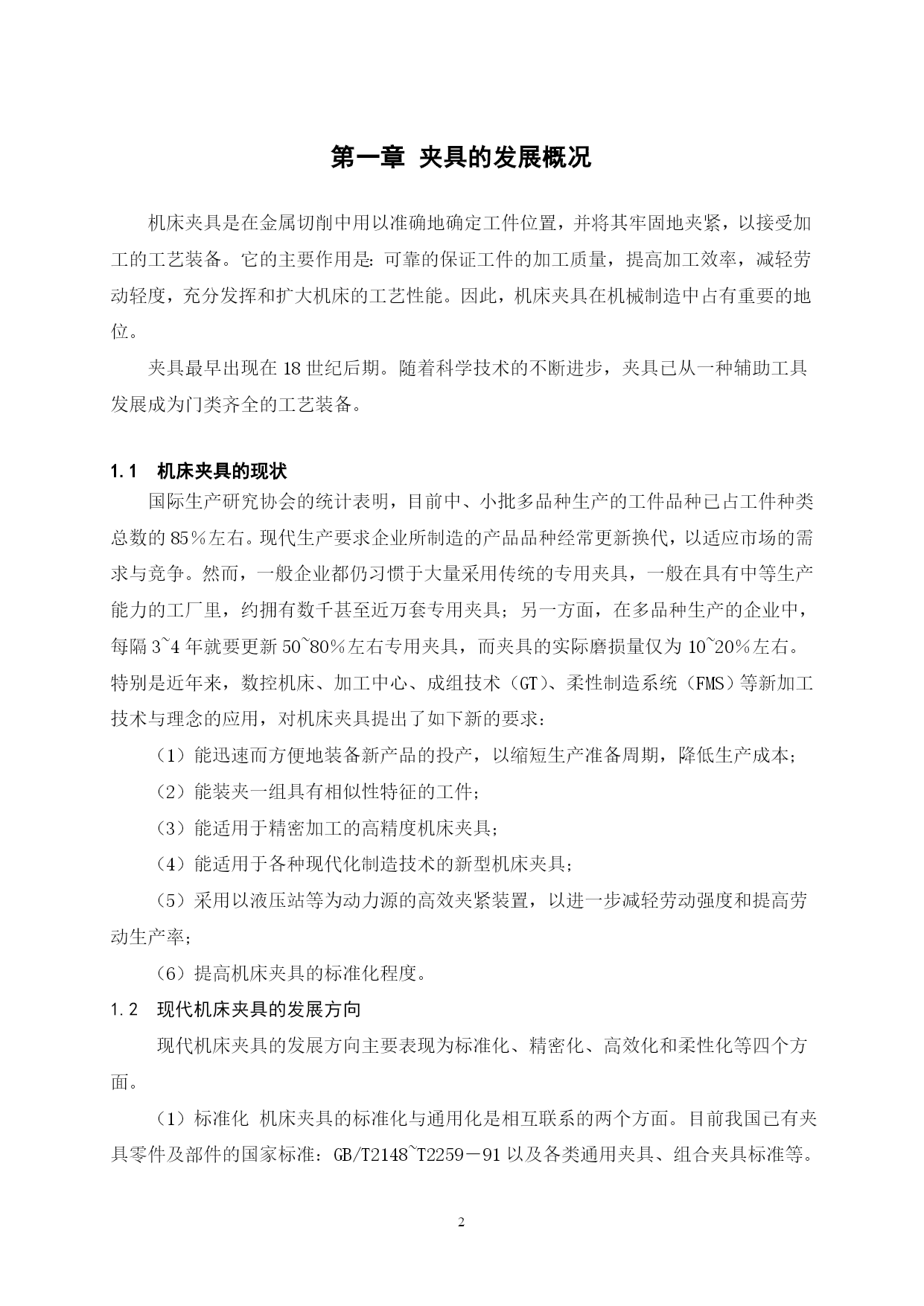

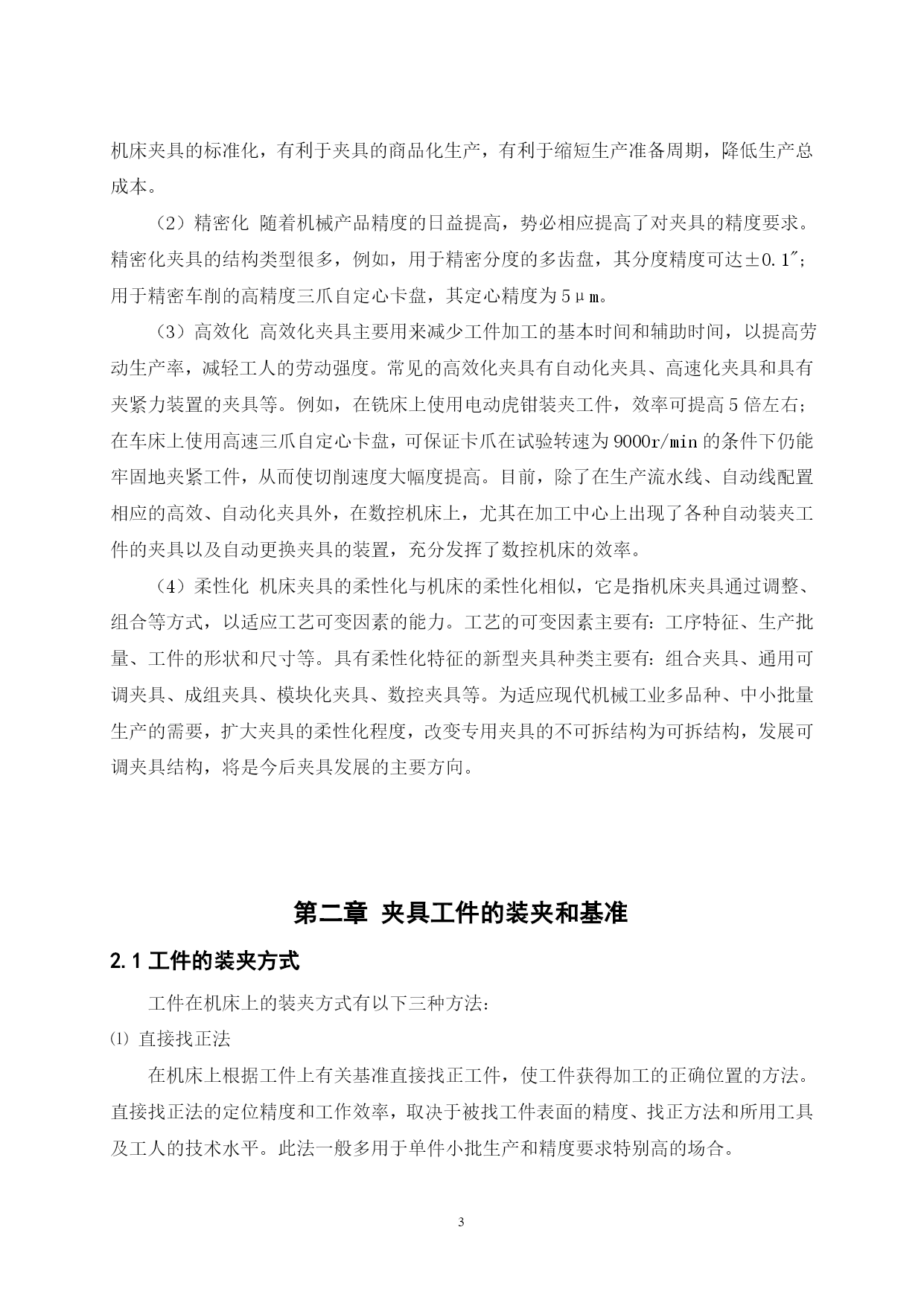

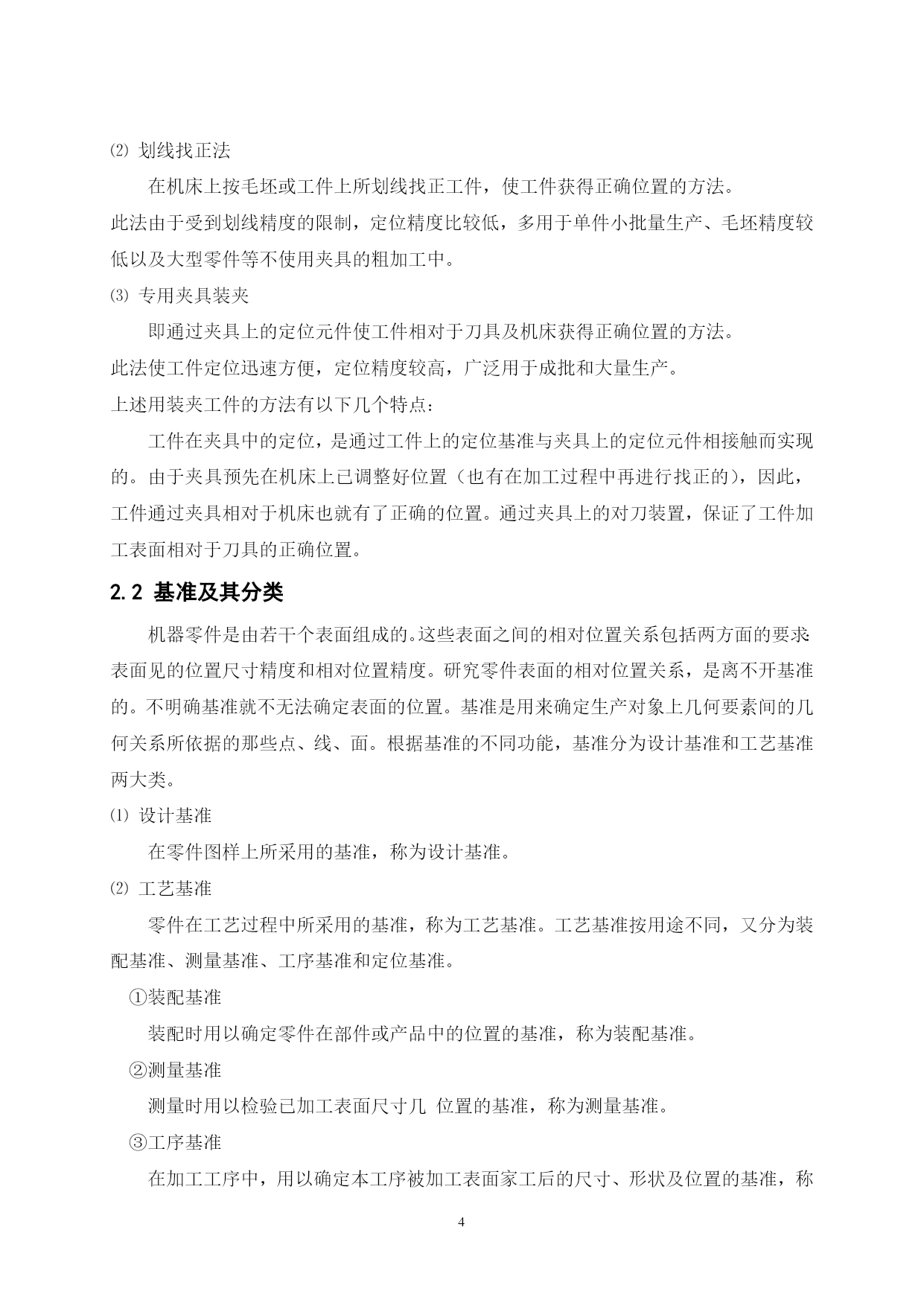

浙江工贸职业技术学院毕业设计（论文）课题名称：隔板钻侧孔钻孔夹具设计专业：机电一体化技术班级：机电1104班姓名：邬亮敏学号：1110201208指导教师：张海南教师职称：教授完成时间2013年11月25日论文题目：隔板钻侧孔夹具设计专业：机电一体化技术学生：邬亮敏（签名）指导教师：张海南（签名）摘要制造业中广泛应用的夹具，是产品制造各工艺阶段中十分重要的工艺装备之一，生产中所使用夹具的质量、工作效率，及夹具使用的可靠性，都对产品的加工质量及生产效率有着决定性的影响。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的机构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工序装备及切削用量；然后惊醒专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；几岁安出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。[关键词]：工艺、工序、切削用量、夹紧、定位、误差。目录绪论1TOC\o第一章夹具的发展概况PAGEREF_Toc375934613\h21.1机床夹具的现状PAGEREF_Toc375934614\h2第二章夹具工件的装夹和基准PAGEREF_Toc375934615\h32.1工件的装夹方式PAGEREF_Toc375934616\h32.2基准及其分类PAGEREF_Toc375934617\h4第三章专用夹具设计PAGEREF_Toc375934618\h53.1设计前的工作准备PAGEREF_Toc375934619\h53.1.1明确工件的生产纲领PAGEREF_Toc375934620\h53.1.2熟悉工件零件图和工序图PAGEREF_Toc375934621\h53.1.3加工方法PAGEREF_Toc375934622\h53.2总体方案的确定PAGEREF_Toc375934623\h73.2.1定位方案PAGEREF_Toc375934624\h73.2.2夹紧机构PAGEREF_Toc375934625\h73.2.3选择导向装置PAGEREF_Toc375934626\h83.2.4夹具体PAGEREF_Toc375934627\h93.3绘制夹具装配图PAGEREF_Toc375934628\h103.3.1定位、夹紧、导向、夹具体PAGEREF_Toc375934629\h103.3加工平面和刀具的选择PAGEREF_Toc375934630\h143.4机床切削量和切削力的确定PAGEREF_Toc375934631\h143.4.1切削量的确定PAGEREF_Toc375934632\h143.4.2切削力的确定PAGEREF_Toc375934633\h14第四章定位精度分析及定位误差分析计算PAGEREF_Toc375934634\h154.1定位精度通用要则PAGEREF_Toc375934635\h154.2定位精度分析PAGEREF_Toc375934636\h164.3误差分析PAGEREF_Toc375934637\h164.4误差计算PAGEREF_Toc375934638\h174.5夹具设计及操作的简要说明PAGEREF_Toc375934639\h17结束语PAGEREF_Toc375934640\h18参考文献PAGEREF_Toc375934641\h19绪论机械制造业是制造具有一定形状位置和尺寸的零件盒产品，并把他们装备承机械装备的行业。机械制造业的产品既可以直接供人们使用，可可以为其它行业的生产提供装备，社会上有着各种各样的机械或机械制造业的产品。我们的生活离不开制造业，因此制造业是国民经济发展的重要行业，是一个国家或地区发展的重要基础及有力支柱。从某种意义上讲，机械制造水平的高低是衡量一个国家国民境地综合实力的科学水平的重要指标。隔板钻侧孔夹具的工装设计是在学完了机械制图、机械制造技术基础、机械设计、机械工程材料等进行课程设计之后的下一个教学环节。正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排。本次设计也要培养自己的自学与创造能力。因此本次设计综合性和实践性强、设计知识面广。所以在设计中既要注意基
