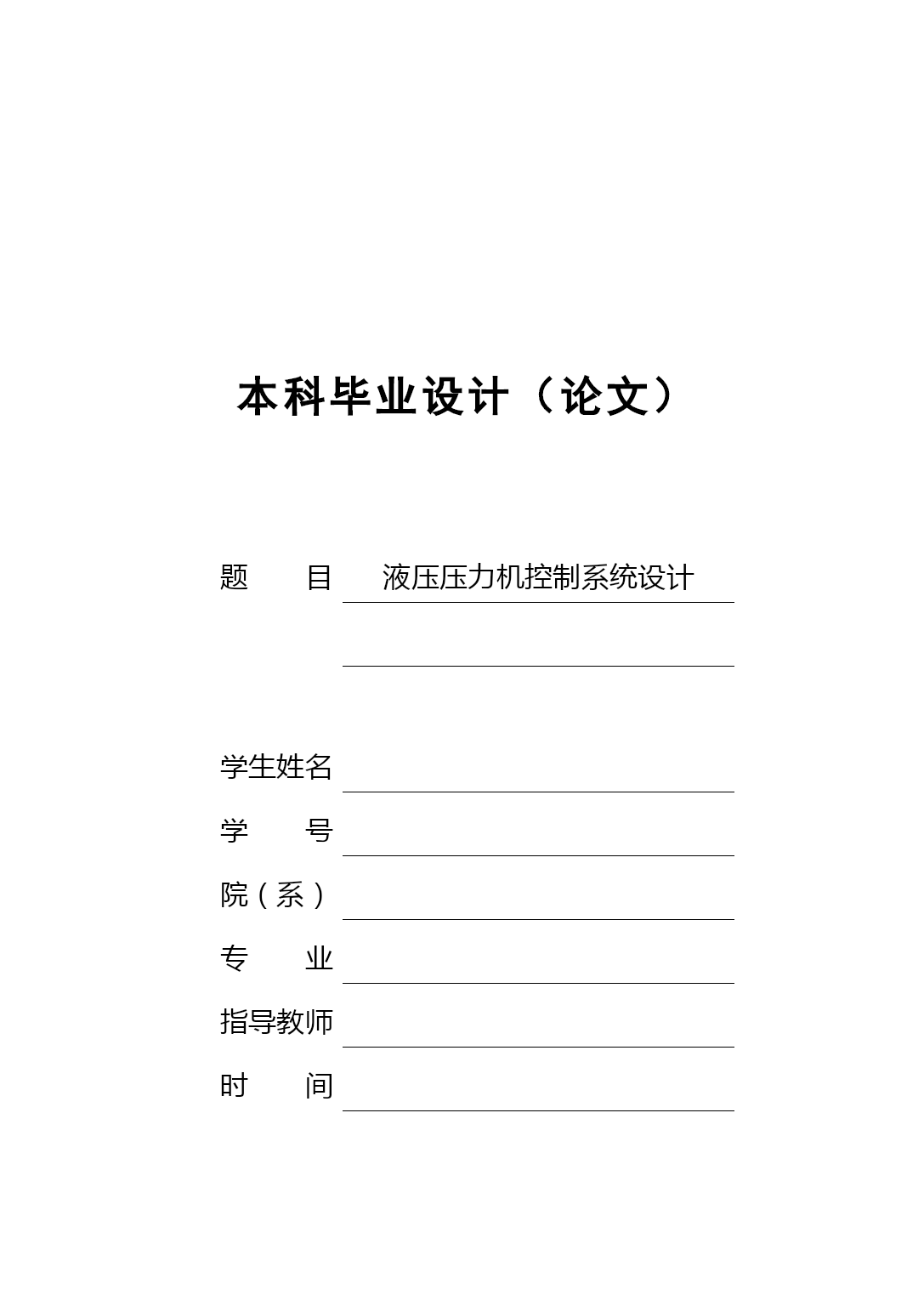

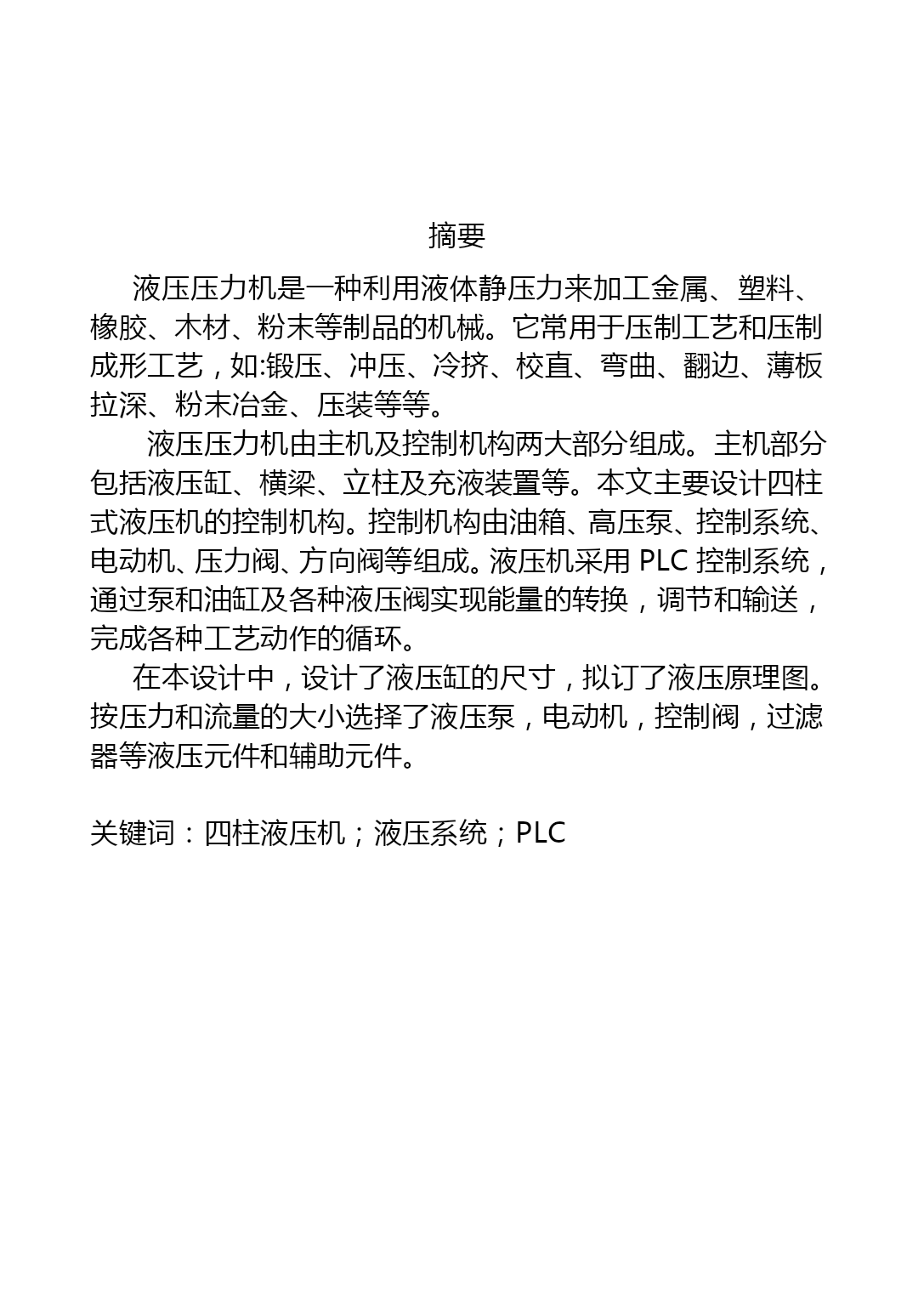

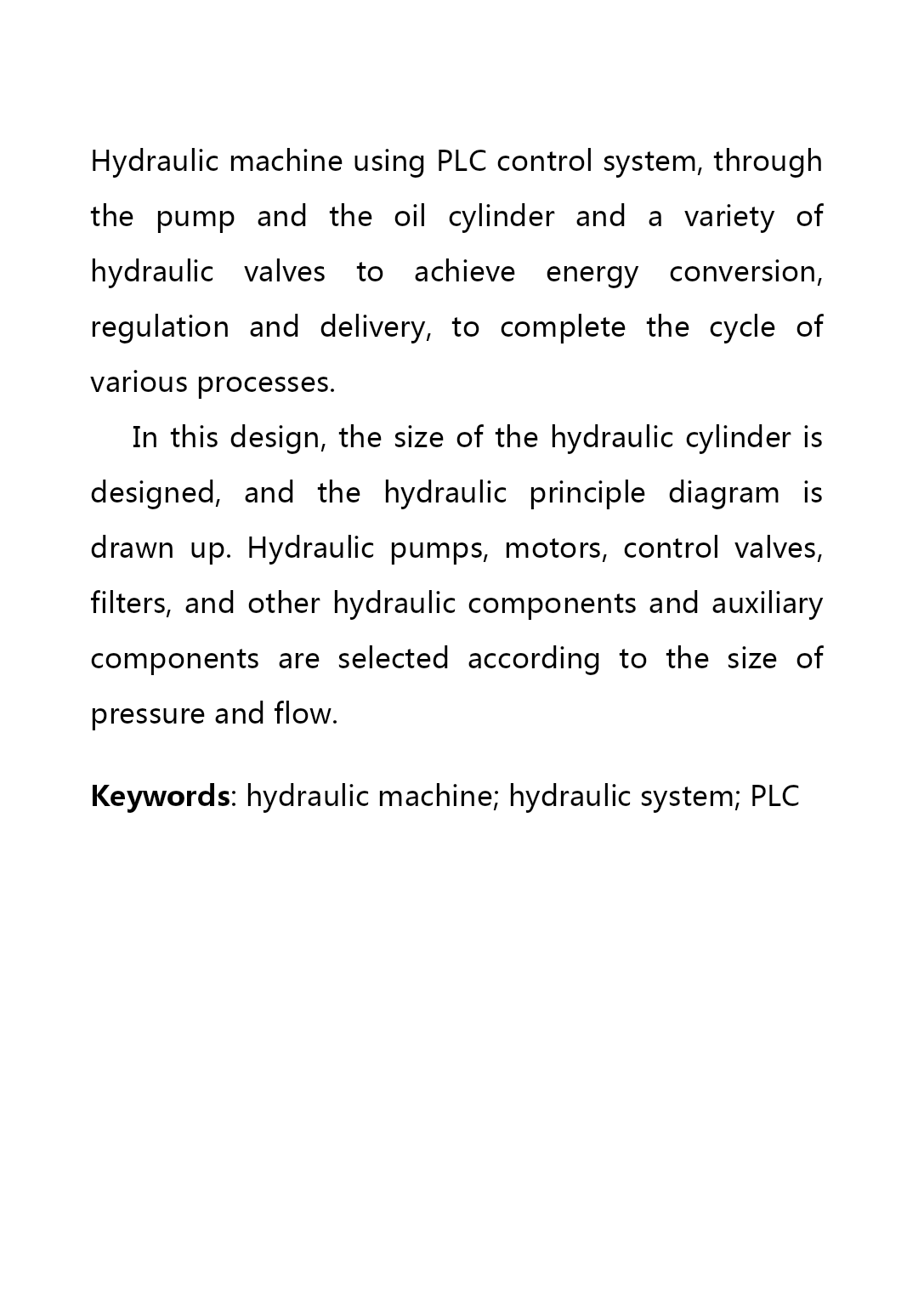

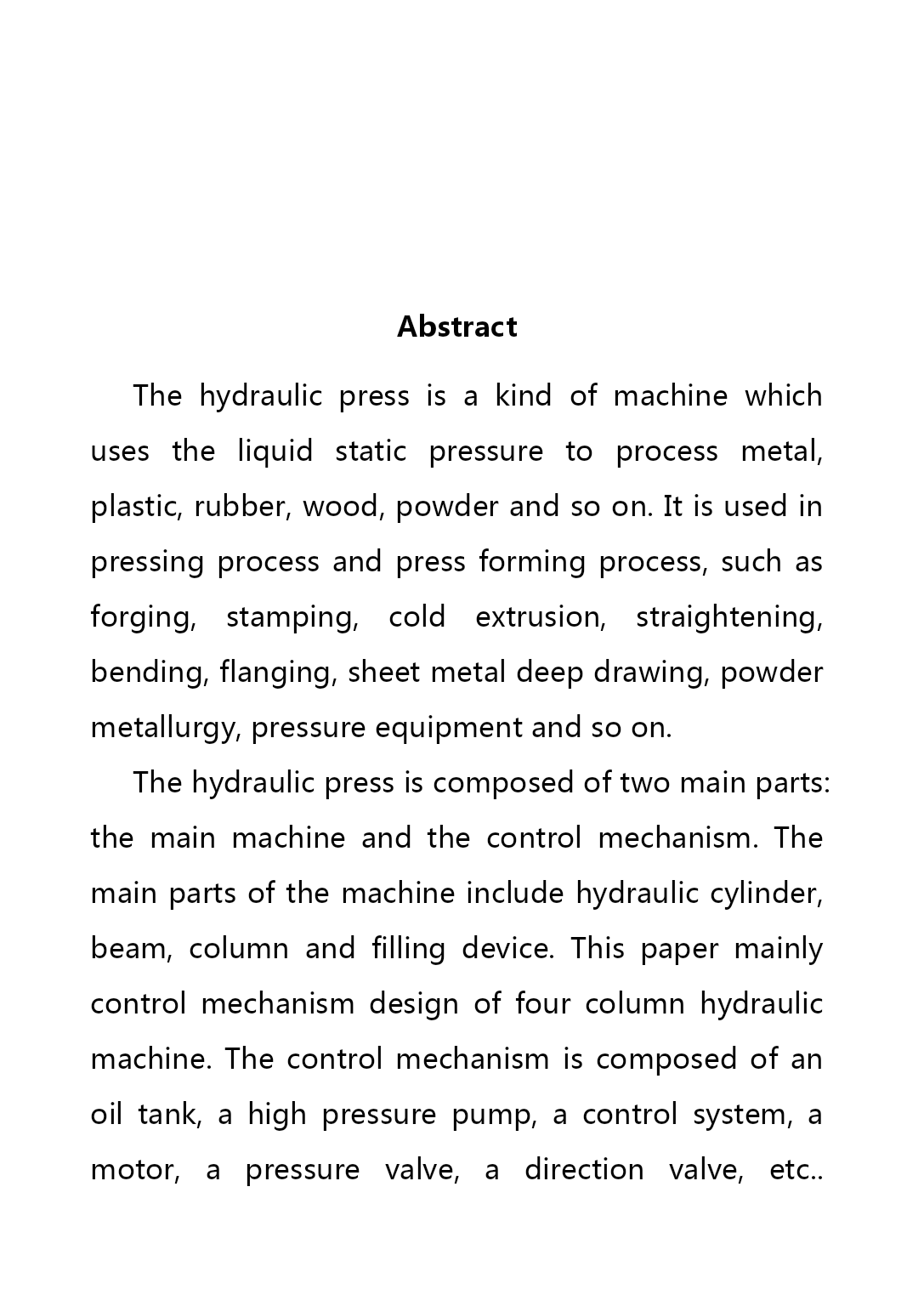

液压压力机控制系统设计毕业名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）本科毕业设计（论文）题目液压压力机控制系统设计学生姓名学号院（系）专业指导教师时间摘要液压压力机是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。液压压力机由主机及控制机构两大部分组成。主机部分包括液压缸、横梁、立柱及充液装置等。本文主要设计四柱式液压机的控制机构。控制机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。液压机采用PLC控制系统，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。在本设计中，设计了液压缸的尺寸，拟订了液压原理图。按压力和流量的大小选择了液压泵，电动机，控制阀，过滤器等液压元件和辅助元件。关键词：四柱液压机；液压系统；PLCAbstractThehydraulicpressisakindofmachinewhichusestheliquidstaticpressuretoprocessmetal,plastic,rubber,wood,powderandsoon.Itisusedinpressingprocessandpressformingprocess,suchasforging,stamping,coldextrusion,straightening,bending,flanging,sheetmetaldeepdrawing,powdermetallurgy,pressureequipmentandsoon.Thehydraulicpressiscomposedoftwomainparts:themainmachineandthecontrolmechanism.Themainpartsofthemachineincludehydrauliccylinder,beam,columnandfillingdevice.Thispapermainlycontrolmechanismdesignoffourcolumnhydraulicmachine.Thecontrolmechanismiscomposedofanoiltank,ahighpressurepump,acontrolsystem,amotor,apressurevalve,adirectionvalve,etc..HydraulicmachineusingPLCcontrolsystem,throughthepumpandtheoilcylinderandavarietyofhydraulicvalvestoachieveenergyconversion,regulationanddelivery,tocompletethecycleofvariousprocesses.Inthisdesign,thesizeofthehydrauliccylinderisdesigned,andthehydraulicprinciplediagramisdrawnup.Hydraulicpumps,motors,controlvalves,filters,andotherhydrauliccomponentsandauxiliarycomponentsareselectedaccordingtothesizeofpressureandflow.Keywords:hydraulicmachine;hydraulicsystem;PLC目录1.绪论----------------------------------------------------------(P6)1.1概述------------------------------------------------------(P6)1.2液压压力机的发展趋势---------------------------------------(P8)-------------------------------(P8)外液压压力机的发展趋势-------------------------------(P9)1.3本文的研究内容---------------------------------------------(10)2.液压压力机的液压系统设计-------------------------------------(P11)2.1液压系统的组成--
