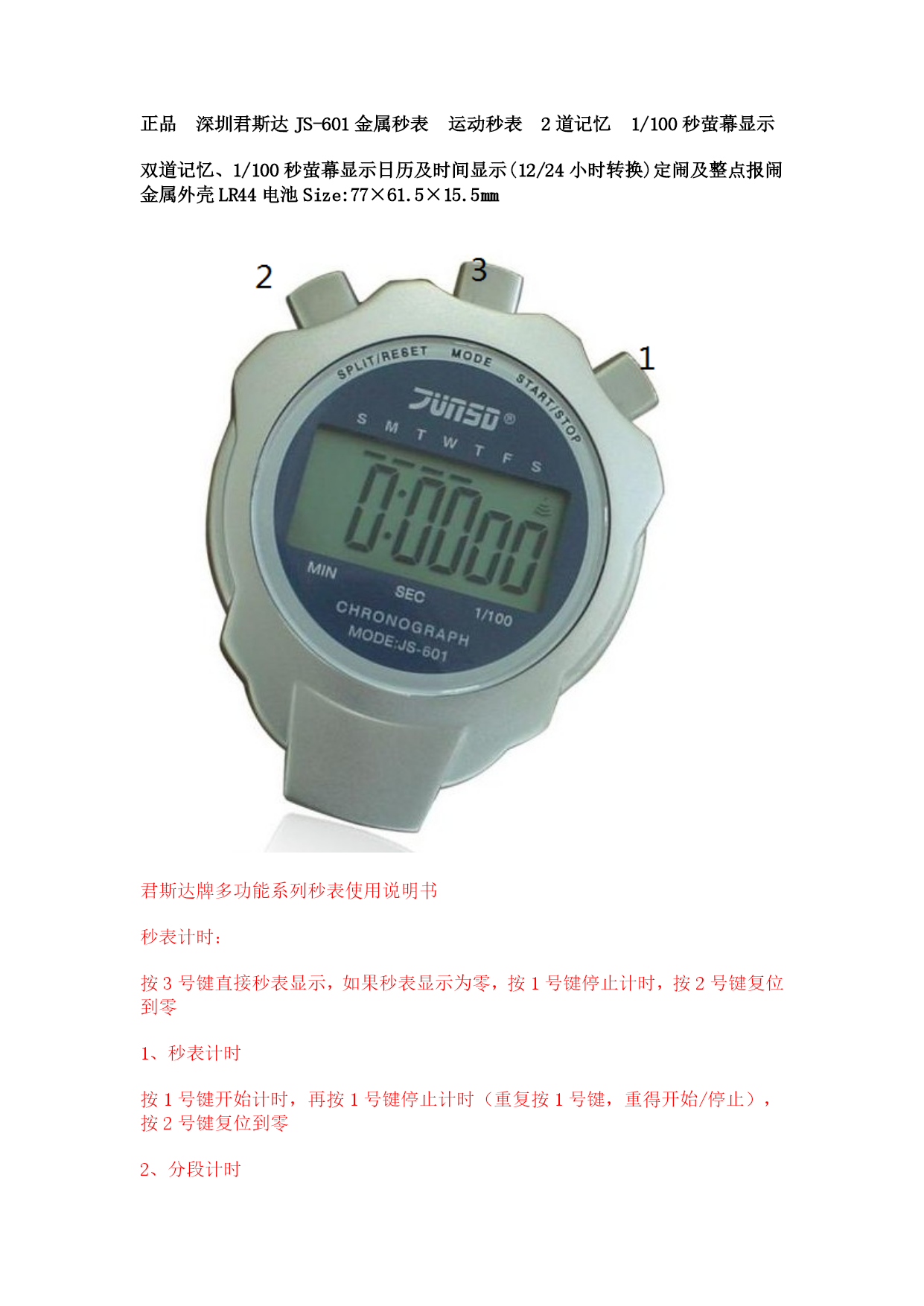

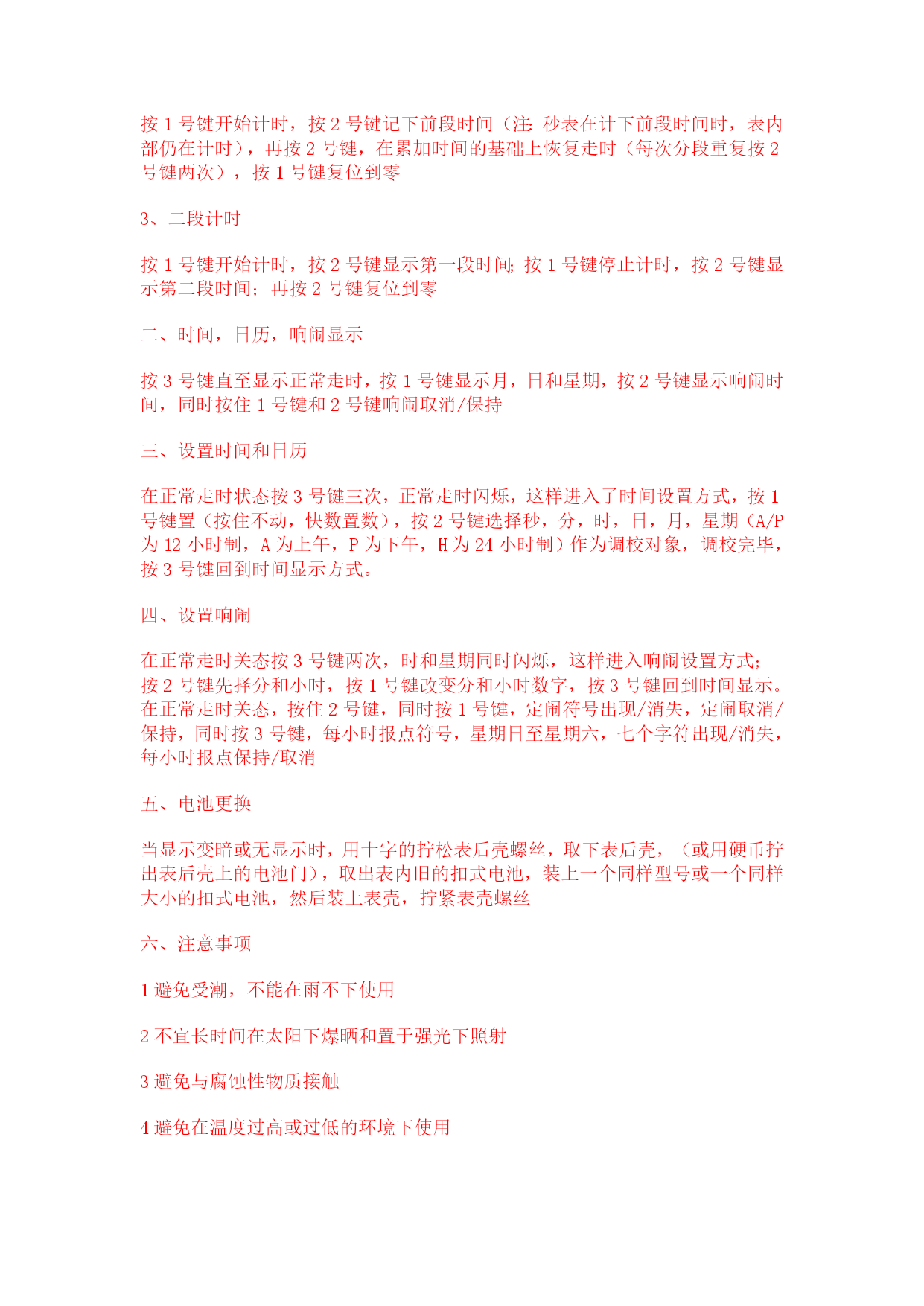

电子秒表使用说明优质资料(可以直接使用，可编辑优质资料，欢迎下载）正品深圳君斯达JS-601金属秒表运动秒表2道记忆1/100秒萤幕显示双道记忆、1/100秒萤幕显示日历及时间显示(12/24小时转换)定闹及整点报闹金属外壳LR44电池Size:77×61.5×15.5mm君斯达牌多功能系列秒表使用说明书秒表计时：按3号键直接秒表显示，如果秒表显示为零，按1号键停止计时，按2号键复位到零1、秒表计时按1号键开始计时，再按1号键停止计时（重复按1号键，重得开始/停止），按2号键复位到零2、分段计时按1号键开始计时，按2号键记下前段时间（注：秒表在计下前段时间时，表内部仍在计时），再按2号键，在累加时间的基础上恢复走时（每次分段重复按2号键两次），按1号键复位到零3、二段计时按1号键开始计时，按2号键显示第一段时间；按1号键停止计时，按2号键显示第二段时间；再按2号键复位到零二、时间，日历，响闹显示按3号键直至显示正常走时，按1号键显示月，日和星期，按2号键显示响闹时间，同时按住1号键和2号键响闹取消/保持三、设置时间和日历在正常走时状态按3号键三次，正常走时闪烁，这样进入了时间设置方式，按1号键置（按住不动，快数置数），按2号键选择秒，分，时，日，月，星期（A/P为12小时制，A为上午，P为下午，H为24小时制）作为调校对象，调校完毕，按3号键回到时间显示方式。四、设置响闹在正常走时关态按3号键两次，时和星期同时闪烁，这样进入响闹设置方式；按2号键先择分和小时，按1号键改变分和小时数字，按3号键回到时间显示。在正常走时关态，按住2号键，同时按1号键，定闹符号出现/消失，定闹取消/保持，同时按3号键，每小时报点符号，星期日至星期六，七个字符出现/消失，每小时报点保持/取消五、电池更换当显示变暗或无显示时，用十字的拧松表后壳螺丝，取下表后壳，（或用硬币拧出表后壳上的电池门），取出表内旧的扣式电池，装上一个同样型号或一个同样大小的扣式电池，然后装上表壳，拧紧表壳螺丝六、注意事项1避免受潮，不能在雨不下使用2不宜长时间在太阳下爆晒和置于强光下照射3避免与腐蚀性物质接触4避免在温度过高或过低的环境下使用1.0目的规范使用公司TA228电子秒表。2.0范围本规程适用于公司TA228电子秒表的使用指导。3.0定义无4.0职责TA228电子秒表使用者应根据作业指导书要求,确保操作过程正确；并负责仪器的维护和保养。5.0程序5.1电子秒表的使用方法：按动方式键M转换状态日期显示：正常走时状态，按S键，显示月、日闹时显示：正常走时状态，按R键，显示响闹时间响闹控制：正常走时状态，按住R键，显示响闹时间，此时按一下S键，右角出现，响闹。再按一下S键，消失，取消响闹。整点报时控制：正常走时状态时，按住R键，显示响闹时间，此时若按M键，星期标设显示，或消失，即可控制整点是否报时。5.2秒表工作状态：单次时间间隔规定：按S键启动，再按S键停止，按R键清0，当被测试时间间隔＜29′59.99″时，最小显示单位为1/100秒，当被测试时间间隔＞29′59.99″时，最小显示单位为秒，最长可测间隔时间为23H59M59S。分段计时，按S键开始，再按R键停止，显示间隔时间；再按R键，这时显示出的时间表示，从开始到第二次按R键时的时间间隔，……如上下去，可测多段时间，复位方法，在按R键后，再按一下S键，再按一下R键即可复位。5.3走时和闹时调整：走时调整：按M键至显示走时状态，按R键分别选择时、分、秒、日、月、星期闪动，按S键分别予以调整。闹时调整：按住M键至显示闹时状态，按R键选择时或分闪动，然后按S键调整好响闹时间5.4使用注意事项：仪器不要受到撞击避免水进入仪器中6.0流程图无7.0相关文件无8.0记录无淮阴工学院《数字电子技术》课程实验期末考核2021-2021学年第2学期实验名称：电子秒表电路的设计班级：学号：姓名：学院：电子与电气工程学院专业：自动化系别：自动化指导教师：《数字电子技术》实验指导教师组成绩：2021年07月电子秒表电路的设计一、实验目的1.学习数字电路中基本RS触发器、单稳态触发器、时钟发生器及计数、译码显示等单元电路的综合应用。2.学习电子秒表的调试方法。二、实验原理图11－1为电子秒表的电原理图。按功能分成四个单元电路进行分析。1.基本RS触发器图11－1中单元I为用集成与非门构成的基本RS触发器。属低电平直接触发的触发器，有直接置位、复位的功能。它的一路输出作为单稳态触发器的输入，另一路输出Q作为与非门5的输入控制信号。按动按钮开关K2（接地），则门1输出＝1；门2输
